Водоотводные каналы малой глубины ACO Multiline


  • Класс нагрузки A15-E600;
  • Монтажная высота – от 60 до 120 мм;
  • Сечения от 100 до 300 мм;
  • Материал – полимербетон ACO;
  • Усиливающий кант из чугуна, оцинкованной или нержавеющей стали предотвращает разрушение верхней части канала;
  • Предусмотрен специальный паз для герметизации стыков каналов в линии;
  • Решетки из чугуна, пластика оцинкованной или нержавеющей стали с надежным безболтовым креплением Drainlock®;
  • При необходимости герметичного прохода выпускной трубы через гидроизоляцию может быть использован специальный фланцевый элемент из нержавеющей стали.

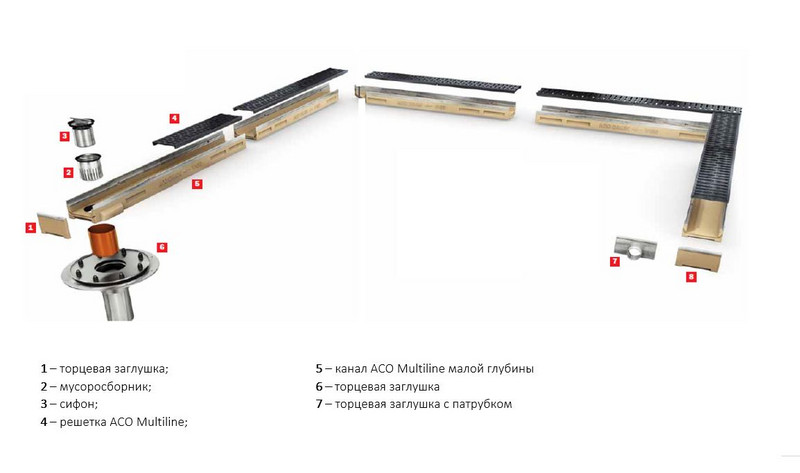

Каналы ACO Multiline соединяются по принципу «шпунт-паз» с образованием паза для герметизации стыка каналов. При необходимости создания линий сложной конфигурации каналы подрезаются по месту и соединяются с помощью двухкомпонентного конструкционного клея. Подробнее о материалах для склеивания и герметизации.

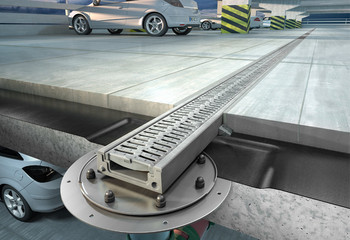

Для прохода выпускной трубы канала через гидроизоляцию перекрытия рекомендуется использовать фланцевый элемент. Он состоит из нижней части (патрубок с приваренным фланцем), размещаемой под слоем гидроизоляции, и верхнего зажимного фланца. В конструкции верхнего фланца предусмотрены специальные протоки для отвода воды и влаги со слоя гидроизоляции в систему канализации. Подробнее в видео по монтажу каналов на перекрытии.

Более подробную информацию для составления спецификации вы можете найти в каталоге.

Решетки из нержавеющей стали

Решетки из оцинкованной стали

Решетки из чугуна

Решетки из пластика

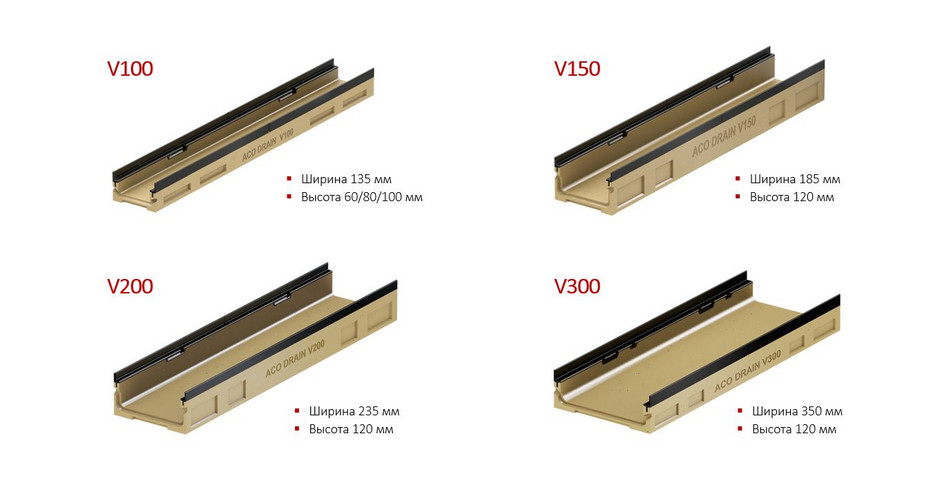

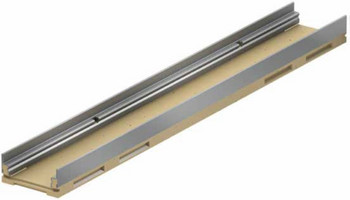

Система ACO Multiline представлена каналами гидравлическим сечением 100, 150, 200 и 300 мм. Для каждого типоразмера канала предусмотрен канал с вертикальным выпуском DN100 со встроенным резиновым уплотнителем. Кант канала может быть выполнен из чугуна, оцинкованной или нержавеющей стали. Более подробную информацию для составления спецификации вы можете найти в каталоге.

Каталог «Каналы малой глубины»pdf
Каталог «Решетки с креплением Drainlock»pdf
Каталог «Профессиональные системы водоотведения»pdf

Каналы ACO Multiline малой глубиныdwg
Решетки для каналов ACO Multilinedwg
Комплектующие ACO Multilinedwg
Фланцевый элемент ACOdwg
