Комплексная очистка ЭКО-Р


Преимущества

  • Малый объем сооружений
  • Устойчиваоть к колебаниям загрязнений
  • Возможность регулировки производительности
  • Высокая степень автоматизации

Назначение и принцип работы

Комплекс очистных сооружений ЭКО-Р предназначен для очистки хозяйственно-бытовых и приравненных к ним по составу производственных сточных вод. Очистка стоков производится биологическим методом. Применение КОС ЭКО-Р рекомендовано на объектах, где отсутствует возможность отведения сточных вод в системы централизованной канализации и существует возможность сброса очищенной воды в поверхностные водоемы.


Варианты исполнения

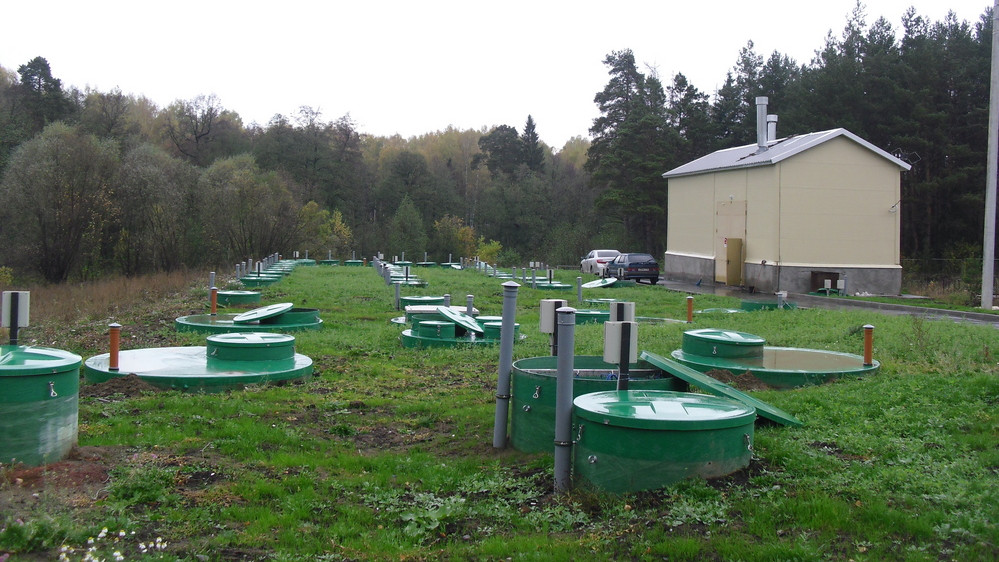

Подземное исполнение

Комплекс на основе подземных стеклопластиковых резервуаров с размещением технологического оборудования в павильонах.

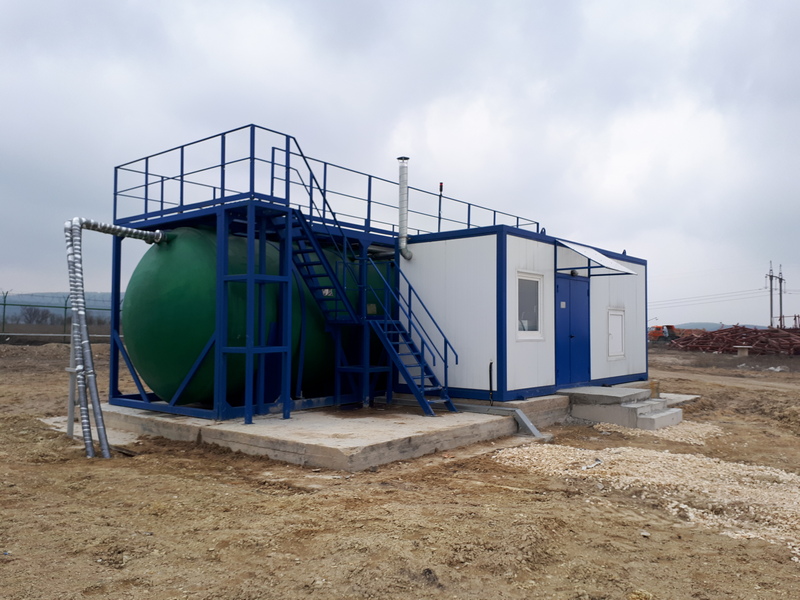

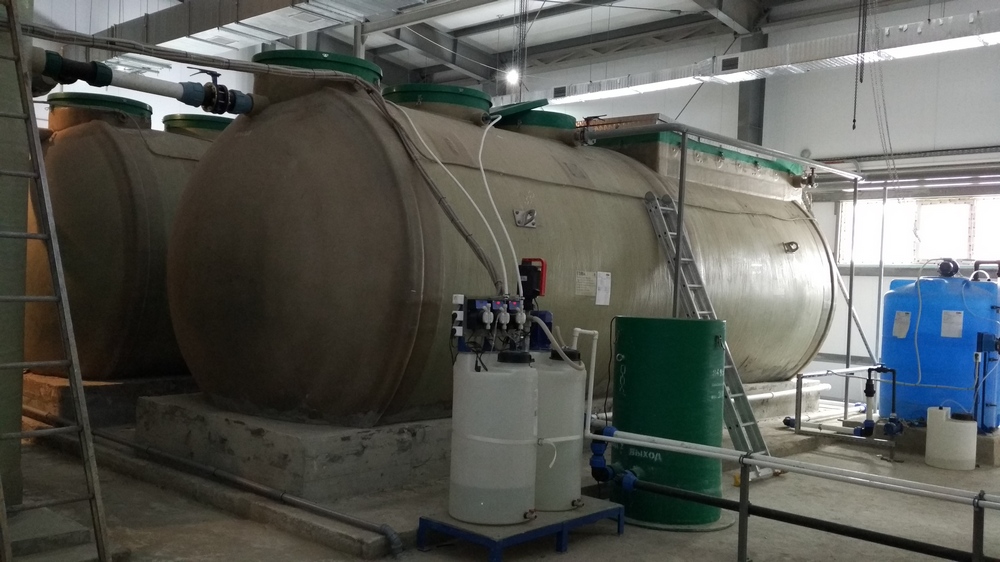

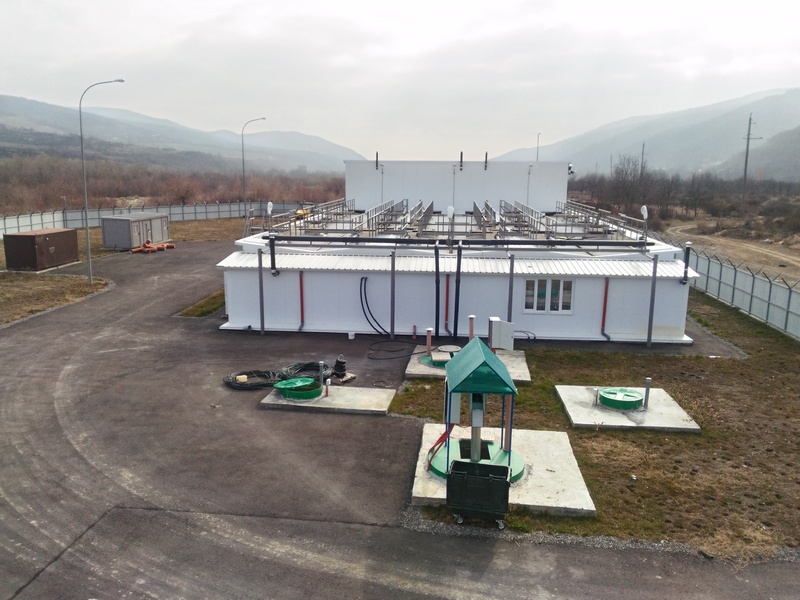

Блочно-модульное исполнение

Комплекс на стеклопластиковых или стальных резервуаров с размещением всего оборудования в здании или блок-боксах.

Производительность комплексов ЭКО-Р от 1 до 3000 куб.м/сут. Стоки, прошедшие очистку в комплексе ЭКО-Р соответствует требованиям, предъявляемым при сбросе в водоем рыбохозяйственного назначения.

Характеристики исходной сточной жидкости Ед. изм. На входе в очистные сооружения не более На выходе из очистных сооружений не более Эффективность, %
БПКполн мг/л 375 3 99,2
Взвешенные вещества мг/л 325 3 99,1
Азот аммонийный мг/л 40 0,39 99,1
Фосфаты мг/л 16,5 0,2 98,8
ПАВ мг/л 12,5 0,1 99,2

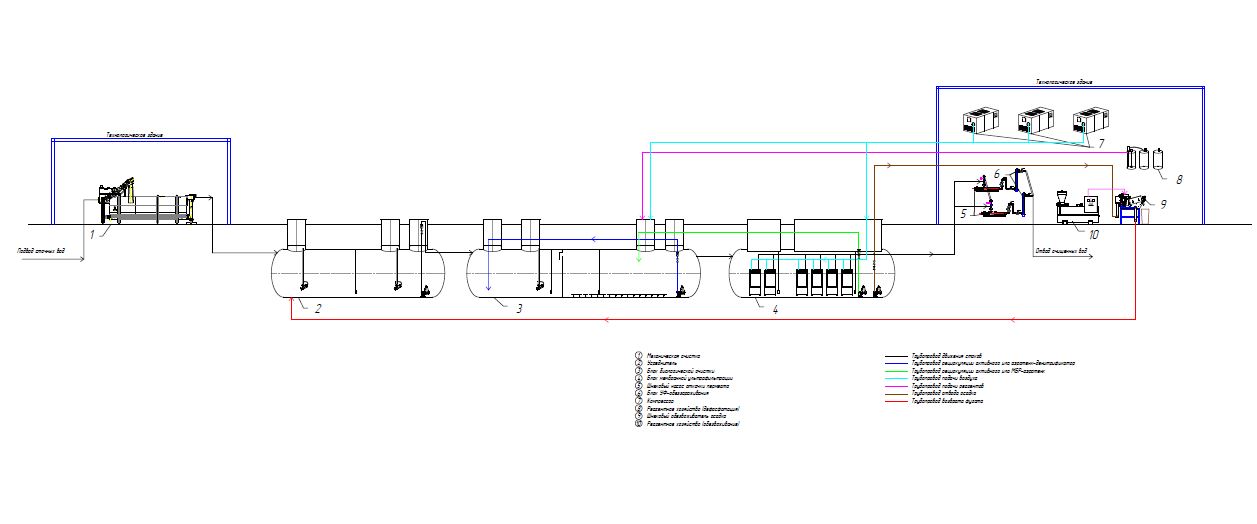

Технология очистки ЭКО-Р

Комплекс очистных сооружений (КОС) ЭКО-Р предусматривает механическую, глубокую биологическую очистку, мембранную ультрафильтрацию, обеззараживание ультрафиолетовым облучением.

Хозяйственно-бытовые и приравненные к ним по составу производственные сточные воды поступают на установку комбинированной механической очистки (1). Стоки проходят через решетку. На данном этапе производится очистка стока от крупного мусора и включений, а также удаление песка и окалины. Прозор решетки составляет 3мм.

Пройдя механическую очистку, стоки поступают в блок усреднитель (2). Основная функция блока – выравнивание концентрации загрязнений сточных вод и стабилизация расхода. Усреднитель оборудован погружной мешалкой для взмучивания осадка. Насосное оборудование, установленное в блоке, обеспечивает равномерную подачу стоков в линии глубокой биологической очистки.

Блок биологической очистки (3) состоит из двух камер: денитрификатор и аэротенк- нитрификатор. Процесс денитрификации основан на способности некоторых бактерий (факультативных аэробов) использовать связанный кислород нитратов для окисления органических веществ. В результате этой реакции нитраты восстанавливаются до газообразного азота. Денитрификатор оборудован погружной мешалкой. В аэротенке происходит биологическая очистка сточных вод путём окисления и сорбции загрязняющих веществ биоценозом активного ила в присутствии достаточного количества кислорода. Воздух для насыщения иловой смеси кислородом и для поддержания её во взвешенном состоянии нагнетается компрессорами (7). Для очистки стоков от нитратов и нитритов предусмотрена рециркуляция активного ила внутри сооружений.

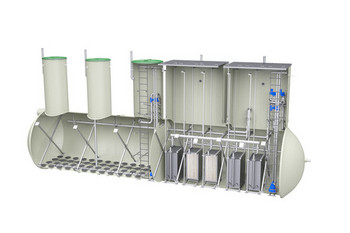

Из блока биологической очистки стоки поступают в емкость мембранной фильтрации (4). Тип мембран - половолоконные. Режим работы погружных мембранных модулей: 8 минут - длительность периода фильтрации; 2 минуты - длительность периода релаксации мембран (отсутствие фильтрации при продолжающейся аэрации модулей). Обратная промывка чистой водой не требуется.

Насосы пермеата (5) подают очищенную воду на лампы УФ-обеззараживания (6). Действие ультрафиолета оказывает разрушающее воздействие на ДНК клетки. Очищенная и обеззараженная вода отправляется на сброс.

В блок биологической очистки дозируется раствор реагента для осаждения фосфатов. Фосфаты в сточной воде присутствуют в растворённой форме ортофосфатов. Для перевода его в нерастворимую форму подаётся коагулянт. Приготовление реагентов осуществляется в реагентном хозяйстве (8).

Для поддержания расчетной дозы ила в емкостях биологической очистки требуется периодическое изъятие из системы приращённого активного ила – избыточного активного ила. Ил отбирается в резервуаре с мембранными блоками и подается для обезвоживания на шнековый обезвоживатель осадка (9).

Для эффективного обезвоживания в шнековый обезвоживатель осадка подается раствор реагента флокулянт. Приготовление реагентов осуществляется в реагентном хозяйстве (8).

Преимущества

  • Снижение объемов сооружений за счет применения технологии мембранных биореакторов;
  • Высокая эффективность при возможном колебании загрязнений в сточной воде;
  • Возможность регулировки производительности за счет изменения концентрации активного ила;
  • Исключен вынос активного ила и превышение сброса по взвешенным веществам;
  • Применение технологического оборудования (насосы, компрессоры, УФО и тд.) ведущих Российских и иностранных производителей;
  • Высокая ступень автоматизации и систем удаленного управления комплексом.

Особенности/ дополнительные возможности

  • В комплексе с предварительной физико-химической очисткой возможно применение комплексов ЭКО-Р на предприятиях с высокой концентрацией органических загрязнений (пищевые производства, животноводческие комплексы и тд.)

Рекомендации по подбору

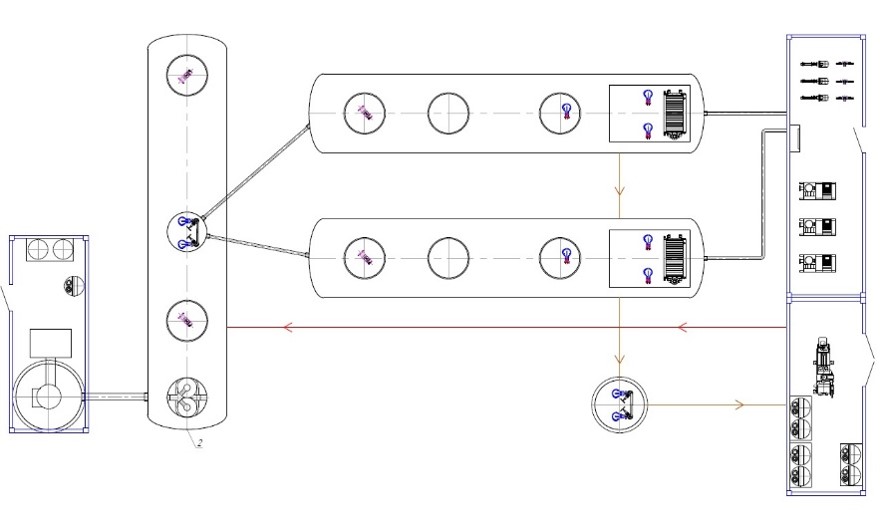

Расчет комплексов биологической очистки производится на основе анализа сточных вод и требований заказчика. Компоновка оборудования определяется требуемой категорией сооружений и фактическими габаритами площадки.

Рекомендации по монтажу

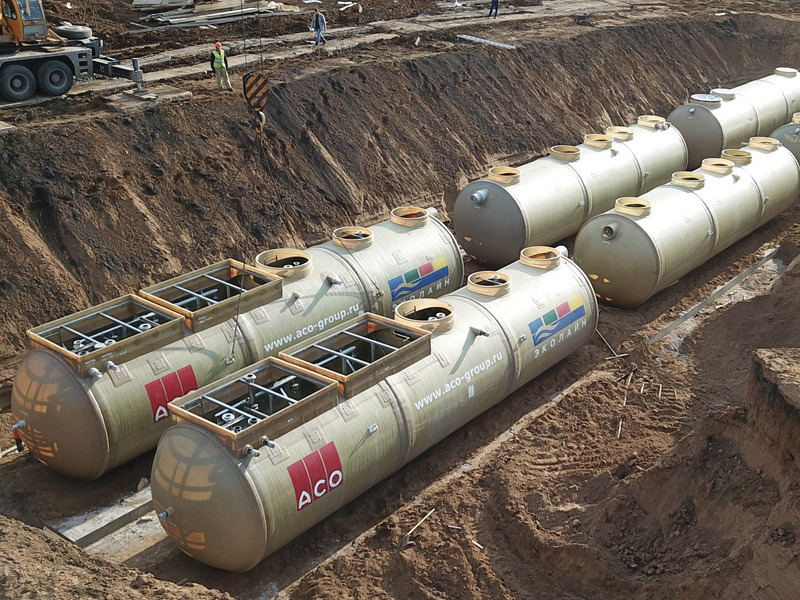

Монтаж емкостей производится на бетонное основание с установкой ложемента. Фиксация емкостей производится стяжными ремнями. Обратная засыпка выполняется поэтапно (по 30см) с уплотнением грунта. Установка технологических колодцев выполняется с гидроизоляцией стыков. Прокладка силовых и сигнальных кабелей подземная, в гофрированных кабель каналах. Установка технологического оборудования (УФО, компрессоры и тд.) производится в сухом отапливаемом помещении.

Сервис

Специалисты ООО «ЭКОЛАЙН» готовы участвовать в работе на всех этапах реализации проекта:

  • Проектирование и прохождение государственной экспертизы;
  • Выполнение шеф-монтажных работ;
  • Выполнение пусконаладочных работ;
  • Обучение службы эксплуатации;
  • Послегарантийное консультирование и помощь в решении технических вопросов.
