Нефтеуловитель ЭКО-Н


Особенности

  • трехступенчатая очистка: предварительное отстаивание, коалесценция на объемных пространственных модулях, фильтрация через синтетический сорбент;
  • не требует применения реагентов;
  • не требуется подключение электроэнергии.

Полный список файлов доступен в подразделе "Загрузки". Если Вам необходима дополнительная информация, отправьте запрос на почту info@acogroup.ru

Принцип работы нефтеуловителя ЭКО-Н

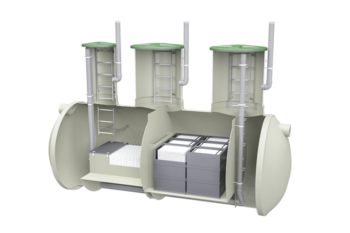

Очистка стока проходит в несколько стадий. На первом этапе происходит предварительное усреднение стока перед подачей на очистные модули. На следующем этапе осуществляется гравитационная сепарация нефтепродуктов на коалесцентных модулях: капельки нефтепродуктов при соударении с объемными пространственными модулями, имеющими поперечно-перекрестную структуру, налипают на них и укрупняются за счет сил межмолекулярного притяжения. Укрупненные капельки под действием выталкивающей силы всплывают на поверхность, образуя пленку нефтепродуктов. Всплывшая пленка легко может быть собрана с поверхности воды.
На третьем этапе жидкость проходит через толщу сорбента, выполненного из гидрофобного материала, имеющего пористую гофрированную структуру. Материал задерживает на своей поверхности нефтепродукты и пропускает воду. Для быстроты и удобства замены, сорбент размещается в быстросъемных кассетах. Затем сточная вода поднимается до уровня отводящего патрубка и направляется на дальнейшую очистку или в сеть канализации. Движение воды самотечное, происходит за счет разности уровней воды на входе и выходе в нефтеуловитель.

Габаритные размеры и эффективность очистки вы можете найти в каталоге.

Дополнительные возможности

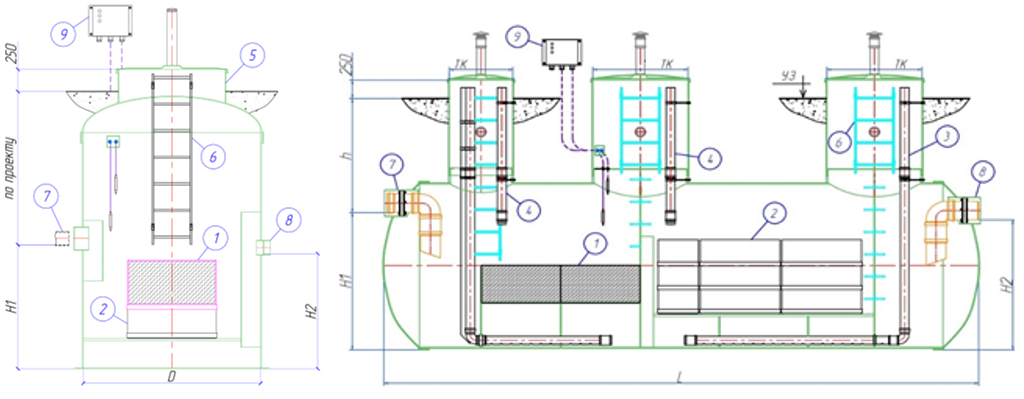

  • Нефтеуловители могут изготавливаться в вертикальном и горизонтальном исполнении.
  • Возможно изготовление в наземном исполнении с защитой от УФ-излучения.
  • Может изготавливаться в усиленном исполнении для расположения под проезжей частью с монтажом под чугунный люк, а так же в сейсмостойком исполнении.

Возможная комплектация:

  • гасителем напора на подводящем патрубке внутри емкости;
  • датчиками уровня осадка, нефтепродуктов, датчиком переполнения с сигнализирующей панелью;
  • устройством для регенерации сорбционного материала;
  • мобильным декантером для откачки нефтепродуктов;
  • площадками обслуживания;
  • металлическими стяжными ремнями для крепления корпуса к плите основания.
  • Высокая степень очистки от нефтепродуктов и взвешенных веществ гарантируется экспертными заключениями;
  • Удобство замены расходных материалов - модули располагаются в съемных кассетах и легко извлекаются вручную, большие диаметры технических колодцев, через которые удобно доставать модули на поверхность;
  • Для спуска в емкость предусмотрены прочные лестницы из нержавеющей стали;
  • Возможность установки дополнительных опций;
  • Возможность изготовления «под проект»;
  • Применение в изготовлении качественных, прочных и долговечных материалов не подверженных коррозии;
  • Срок службы корпуса – более 50 лет.

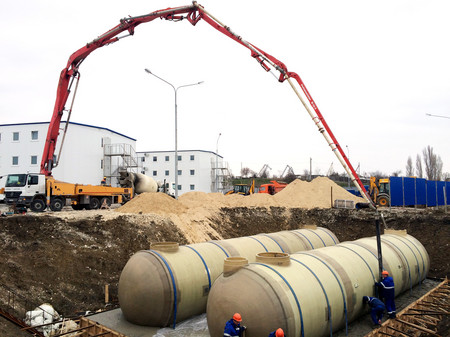

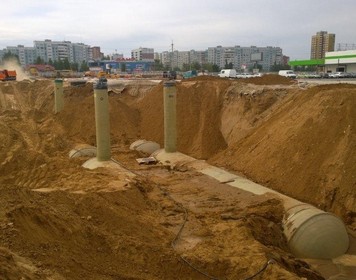

  • Монтаж оборудования должен производиться на железобетонное основание, параметры которого определяются проектом.
  • Для горизонтального корпуса дополнительно необходим ложемент высотой не менее 0,175 от диаметра оборудования.
  • При установке сооружений на основание проверить вертикальность / горизонтальность.
  • При высоком уровне грунтовых вод горизонтальный корпус крепить к ж/б плите с помощью металлических стяжных ремней.
  • Обратную засыпку проводить послойно (200-300мм) с уплотнением трамбовками или проливом водой.
  • Во время обратной засыпки пескоуловитель заполнять водой для компенсации нагрузок на стенки корпуса.
  • При монтаже под проезжую часть, над оборудованием необходимо устанавливать разгрузочную ж/б плиту.
