Многокорпусные КНС
Иногда, в условиях сложных грунтов, ограниченного пространства на площадке, сжатых сроков поставки, монтажа и ввода в эксплуатацию объектов; в целях экономии средств на строительство и монтаж оборудования, требуется нестандартное, эксклюзивное техническое решение.

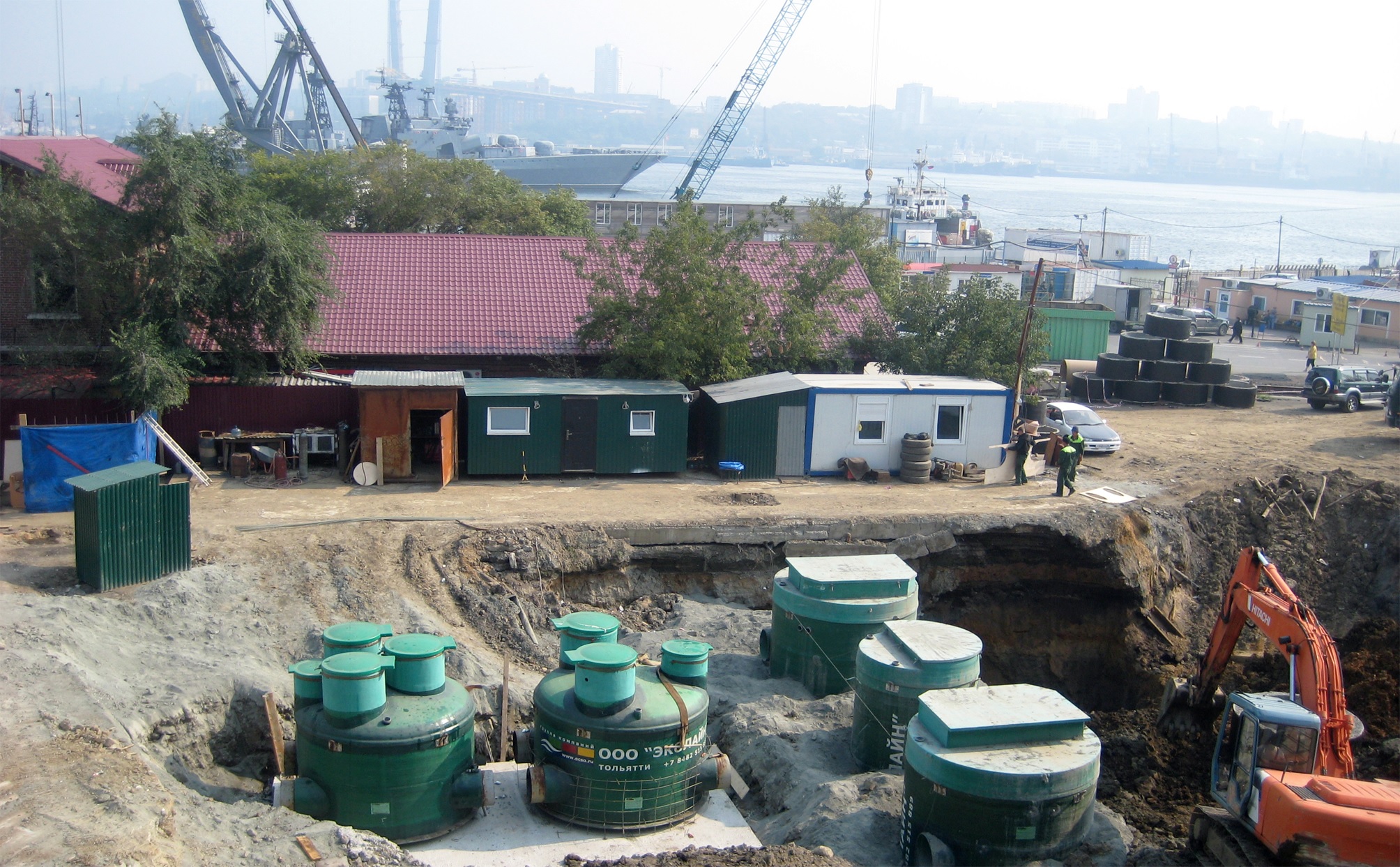

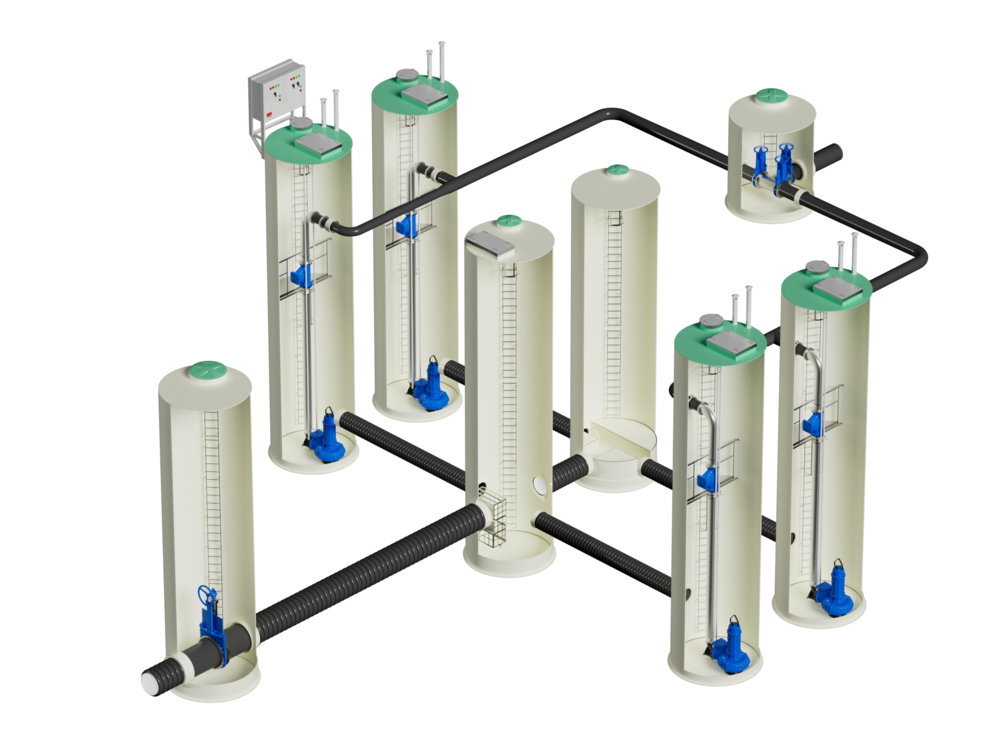

Одним из таких решений, позволяющих решить множество вопросов, является применение многокорпусных насосных станций, разработанных индивидуально для каждого объекта, с учетом требуемых характеристик оборудования и учитывая особенности строительной площадки.
Таблица вариантов исполнения и доступных типоразмеров

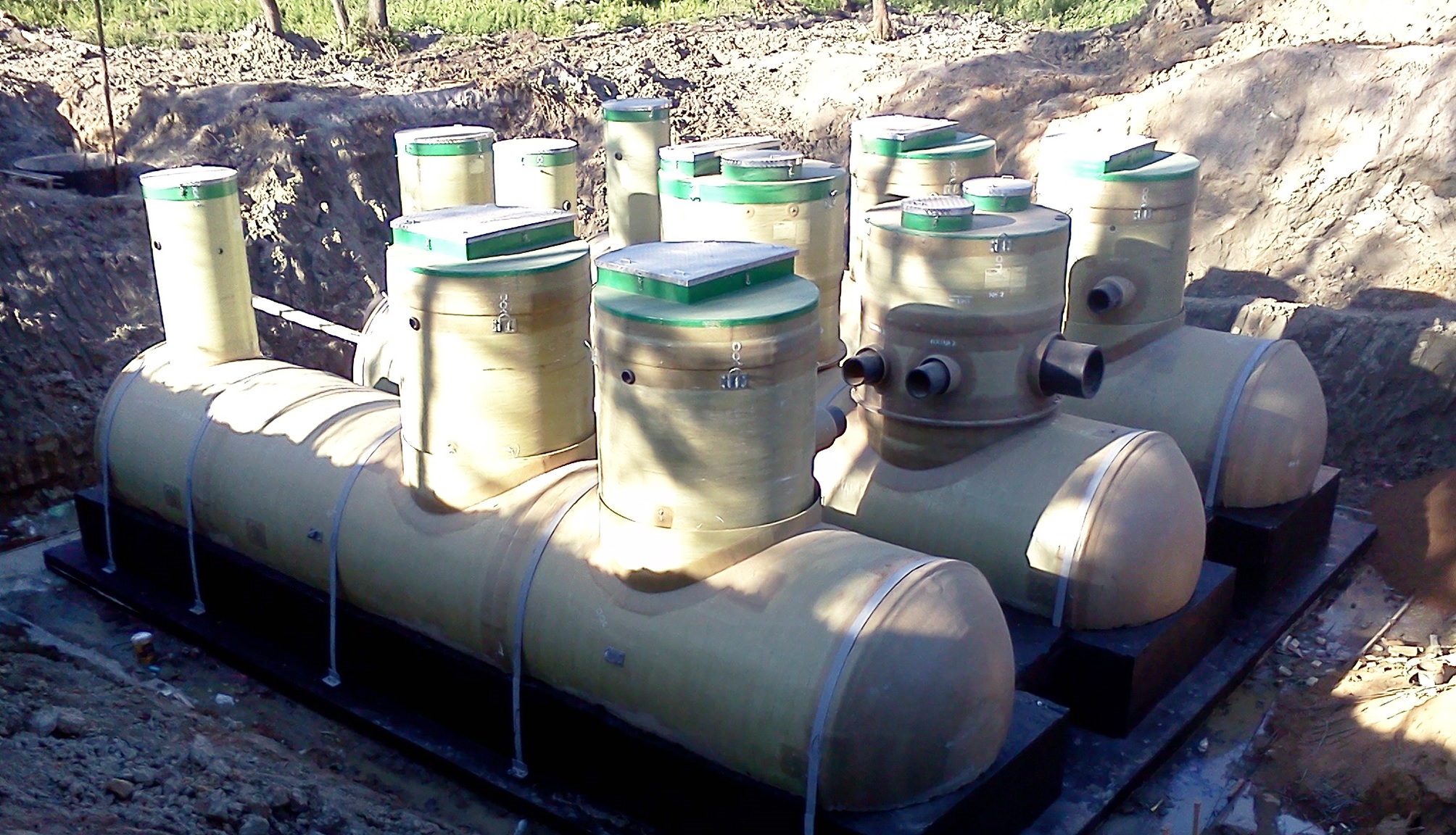

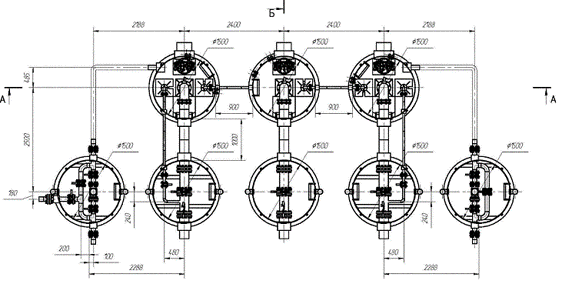

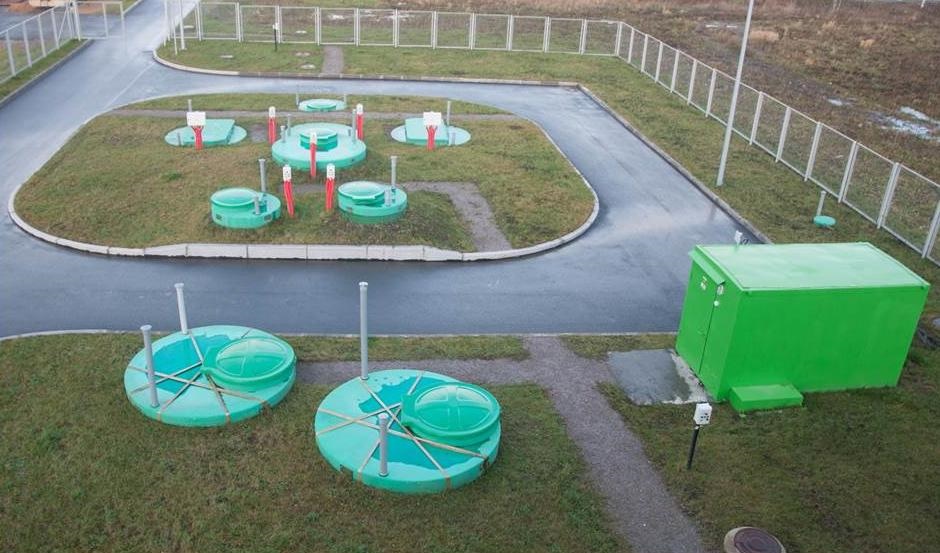

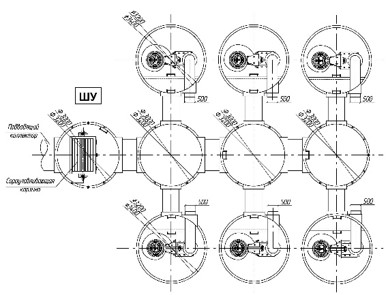

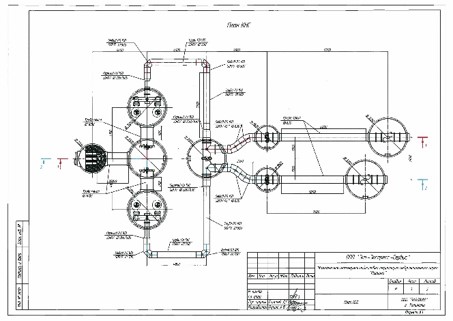

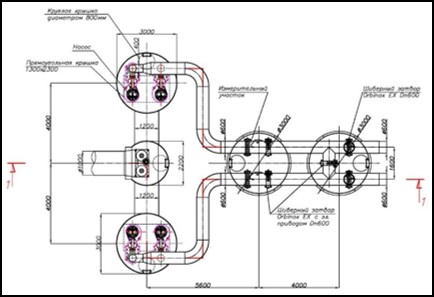

Одним из основных преимуществ многокорпусных насосных станция является возможность свободной компоновки резервуаров различных габаритов и различного назначения, с целью получения оптимального инженерного решения:
Производительность/ технические характеристики
Производительность, м3/час | Напор, м вод.ст. | Диаметр трубопровода, мм | Высота КНС, м |
До 15000* | До 100 | До 1200мм | До 15 |
*Максимально запрошенная производительность комплектной КНС за историю компании. При необходимости возможно разработка решений на большую производительность.
Особенности/ дополнительные возможности
Многокорпусная КНС из стеклопластика, в отличие от решения с применением железобетонного резервуара, имеет:
- более длительный эксплуатационный период
- более высокие антикоррозийные характеристики;
- боле высокую герметичность корпусов;
- сравнительно небольшую массу;
- стойкость к отрицательному воздействию факторов окружающей среды и агрессивных жидкостей;
Преимущества
Основное преимущество многокорпусных насосных станций из стеклопластика по сравнению с исполнением насосной станции в железобетонном резервуаре:
- простота транспортировки;
- возможность быстро и просто выполнить монтажные работы
- уменьшение объема земляных работ, что соответственно снижает связанные с ними затраты.
Рекомендации по подбору
При разработке конструкции многокорпусной насосной станции необходим индивидуальный подход в каждом конкретном случае. Необходимо учесть все нюансы, чтобы комплекс однокорпусных сооружений заработал как единое целое.
Такое интеллектуальное инженерное решение готовы разработать для Вас специалисты нашей компании.
Рекомендации по монтажу
Каждый из корпусов КНС устанавливается на подготовленное бетонное основание и крепится к нему посредством крепежных пластин с анкерными болтами. Если КНС устанавливается в месте с высоким уровнем грунтовых вод, необходимо организовать пригруз.
В случае многокорпусной КНС серьезное внимание стоит уделить правильному монтажу переливных труб между корпусами и напорных труб, и монтировать их строго в соответствии с требованиями производителя.
Более подробно о способах монтажа вы можете узнать, обратившись к нашим специалистам.
Сервис
Являясь авторизованным сервис-партнером многих производителей насосного оборудования, мы производим сервисное, гарантийное и постгарантийное обслуживание насосного оборудования.
Имея штат высококвалифицированных инженеров-строителей и электриков, наша компания предлагает услуги по шеф-монтажу и пусконаладке поставляемого оборудования.
