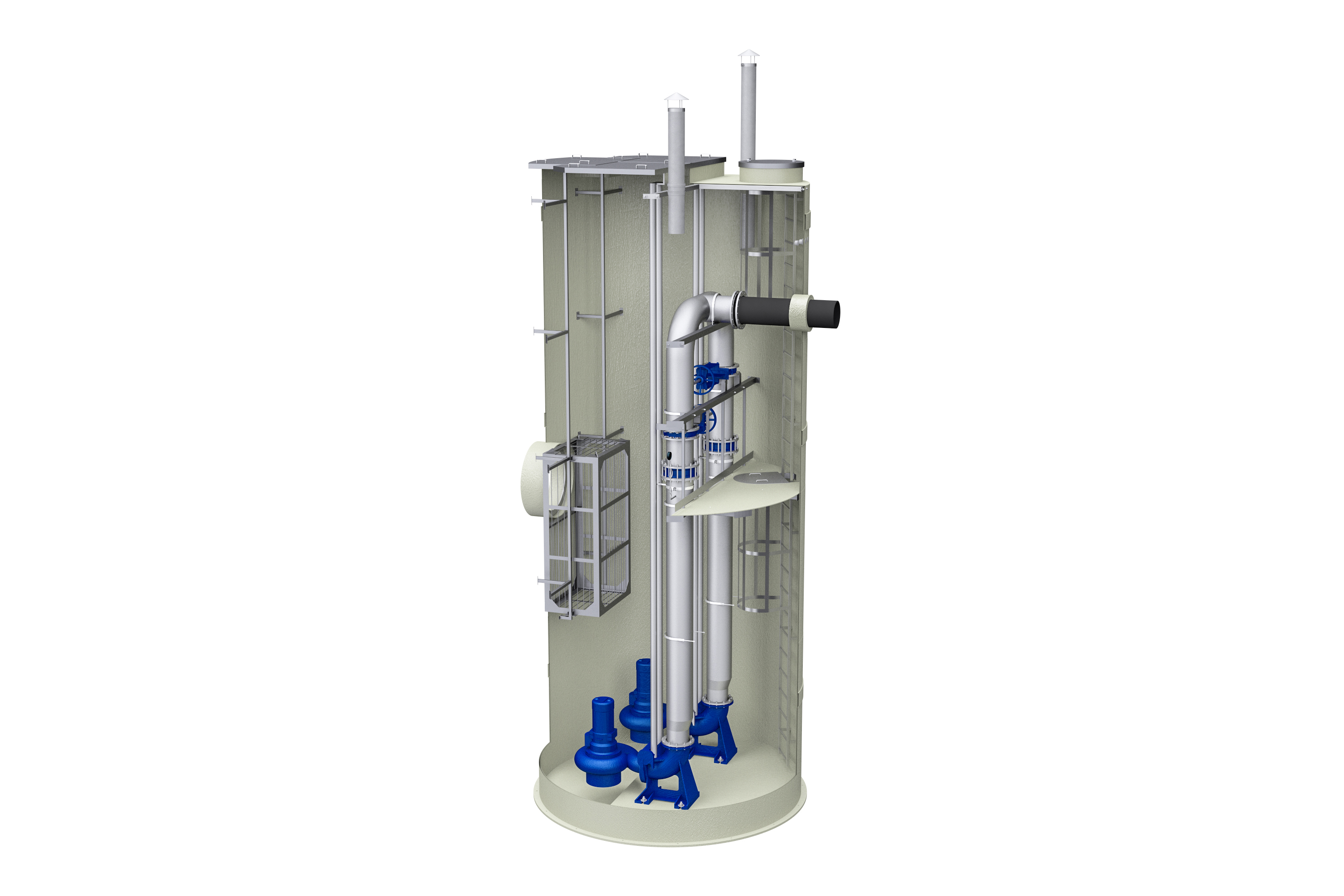

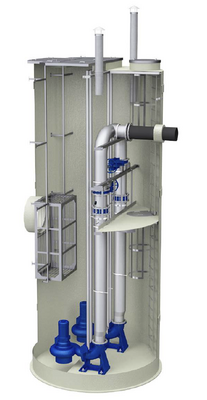

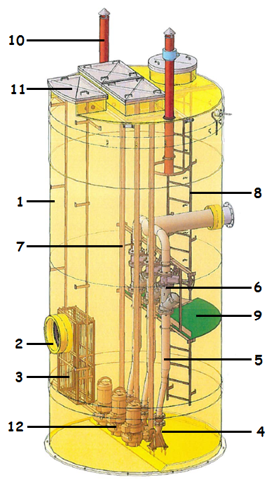

Насосная станция "КНС СТАНДАРТ"
Таблица вариантов исполнения и доступных типоразмеров
Диаметр корпуса: от 800 до 4200мм
Высота корпуса: до 15 метров
Возможные исполнения:
- Горизонтальный или вертикальный корпус;
- Усиленное, для расположения под проезжей частью;
- Усиленное, для сейсмоопасных районов;
- С утеплением на глубину промерзания или полную глубину
Производительность/ технические характеристики
Производительность, м3/час | Напор, м вод.ст. | Диаметр трубопровода, мм | Высота КНС, м |
До 2000* | До 100 | 40-600 | До 15 |
*В зависимости от требований комплектации насосной станции. В случае более высоких расходов, Вам будет полезно перейти в раздел «Многокорпусные КНС»
Особенности/ дополнительные возможности
- Откидная крышка с запорным устройством, система уравнивания потенциалов – входят в стандартный комплект поставки. Для контроля уровня стоков в резервуаре могут применяться поплавковые или гидростатический датчик уровня.
- Корпус КНС представляет собой строительную конструкцию, является инженерным сооружением, выдерживающим нагрузки от давления грунта и грунтовых вод, массы технологического оборудования и выполнен согласно ТУ 4859-011-48117609-14.
- Разработанный альбом решений типовых узлов проходов для подводящих труб различных материалов и производителей
Преимущества
Оптимизированная геометрия дна снижает затраты на очистку КНС в процессе эксплуатации.
Насосные агрегаты от ведущих мировых производителей (FLYGT, KSB, Lowara, Grundfos, Wilo, Ebara), созданные специально для перекачки сточных вод, обеспечивают стабильно высокий КПД на протяжении всего времени эксплуатации и надежную работу станции.
Все необходимое для правильной работы КНС оборудование – от приемного резервуара, до системы автоматического управления – входит в комплект поставки.
Максимальная заводская готовность позволяет в кратчайшие сроки провести монтаж и быть уверенным в качестве оборудования.
Рекомендации по подбору
Подбор КНС должен обеспечивать оптимальный рабочий режим насосного оборудования. Если регулирующий объем меньше необходимого, допустимая частота включения насосных агрегатов может быть превышена, это приведет к перегреву электродвигателя. С другой стороны, необоснованное увеличение рабочего объема ведет к значительному увеличению стоимости как самой КНС, так и стоимости ее монтажа.
Инженеры нашей компании подберут для Вас лучшее техническое решение с оптимальной стоимостью.
Рекомендации по монтажу

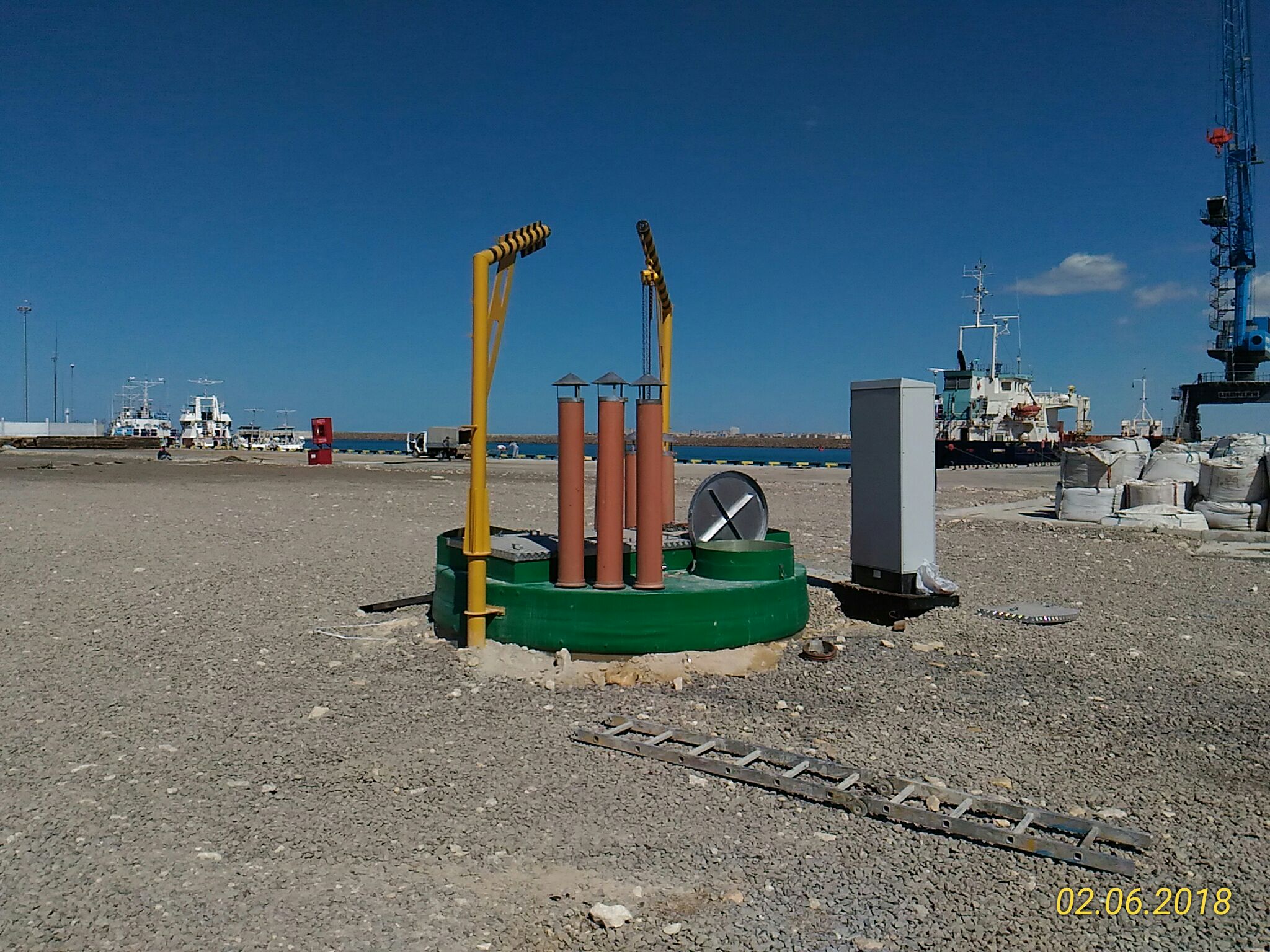

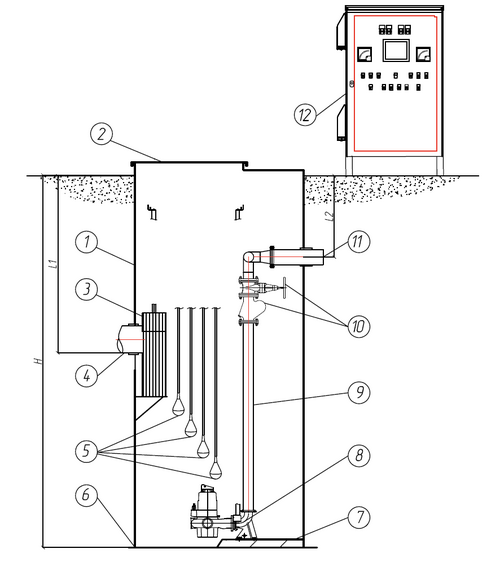

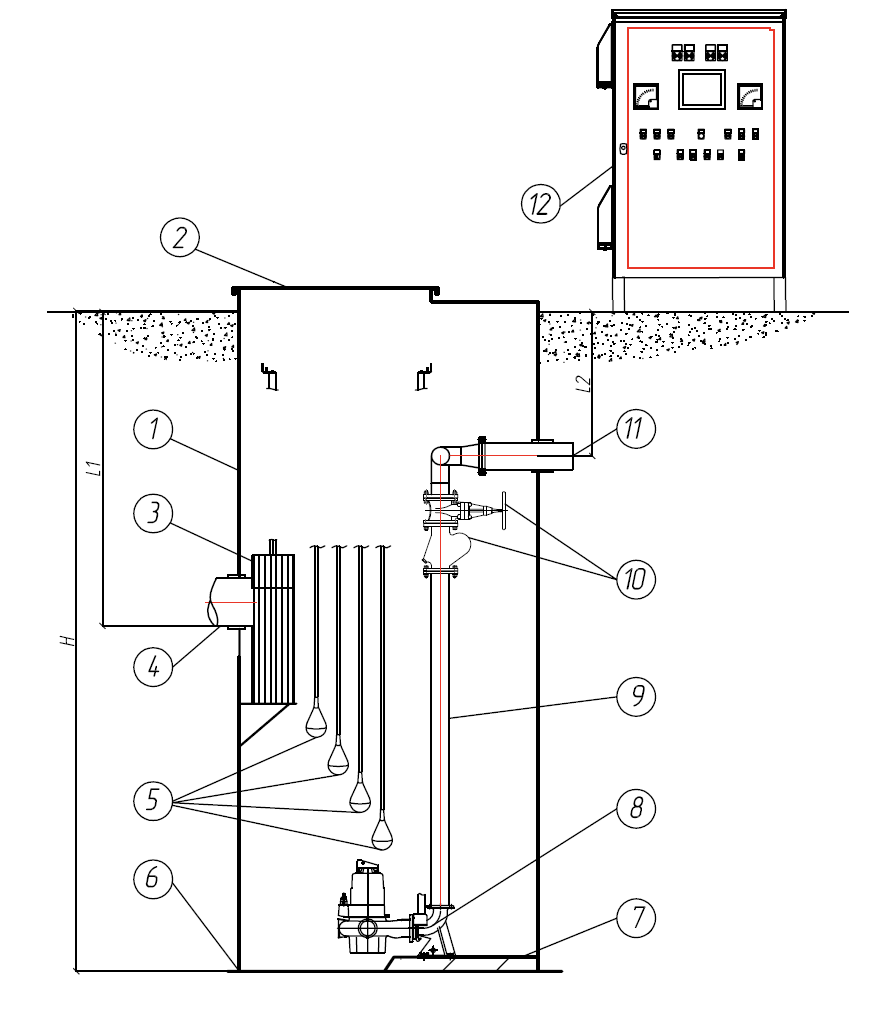

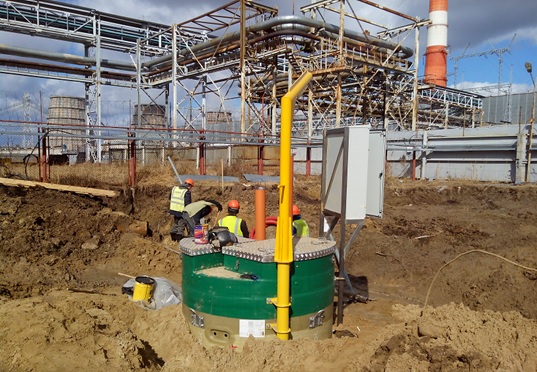

КНС устанавливается на подготовленное бетонное основание и крепится к нему посредством крепежных пластин с анкерными болтами. Если КНС устанавливается в месте с высоким уровнем грунтовых вод, необходимо организовать пригруз. Возможна установка КНС под проезжей частью, для этого над корпусом устраивается разгрузочная плита. Более подробно о способах монтажа вы можете узнать, обратившись к нашим специалистам.
Сервис
Являясь авторизованным сервис-партнером многих производителей насосного оборудования, мы производим сервисное, гарантийное и постгарантийное обслуживание насосного оборудования.
Имея штат высококвалифицированных инженеров-строителей и электриков, наша компания предлагает услуги по шеф-монтажу и пусконаладке поставляемого оборудования.
