Фильтр сорбционный безнапорный ACO FSB


Особенности

  • Не требует применение реагентов;
  • Не требуется подвод электроэнергии;
  • Возможность промывки и регенерации сорбента внутри оборудования;
  • Возможно изготовление в наземном исполнении с защитой от УФ-излучения
  • Доступна возможность применения различной сорбционной загрузки.

Полный список файлов доступен в подразделе "Загрузки". Если Вам необходима дополнительная информация, отправьте запрос на почту info@acogroup.ru

Сорбционный фильтр предназначен для глубокой доочистки поверхностных и близких к ним по составу производственных сточных вод от тонкодисперсных взвешенных веществ, нерастворенных и растворенных нефтепродуктов, железа, фенола, ионов тяжелых металлов, аммония, нитратов, бензопирена и пр. Сорбционный фильтр устанавливается там, где необходима очистка до параметров сброса в водоемы рыбохозяйственного и культурно-бытового назначения.
Сорбционный фильтр ACO FSB может применяться как отдельно, так и в составе комплекса очистных сооружений.

Принцип работы

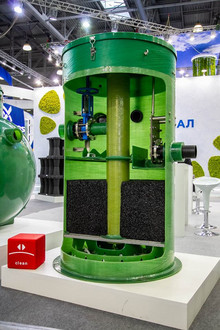

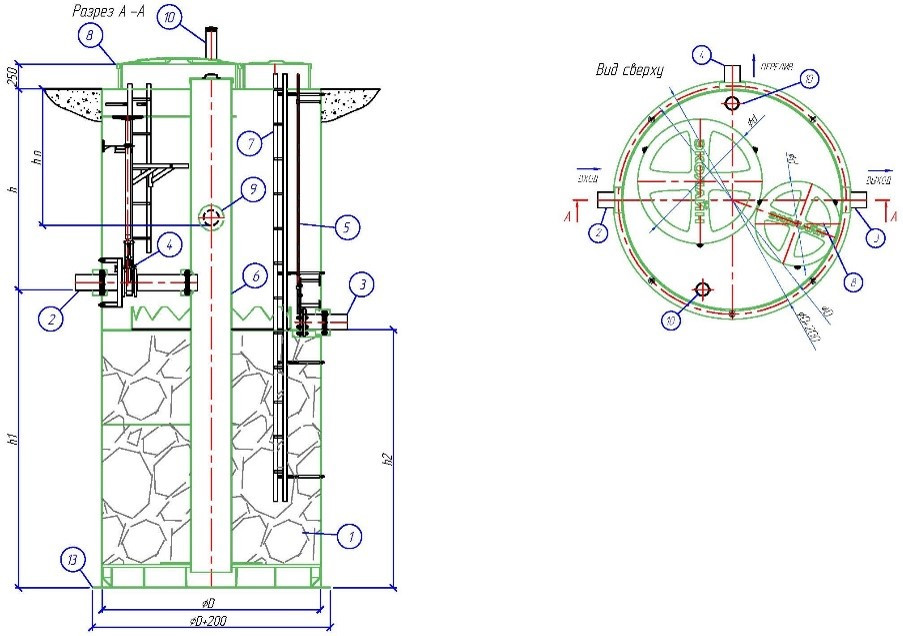

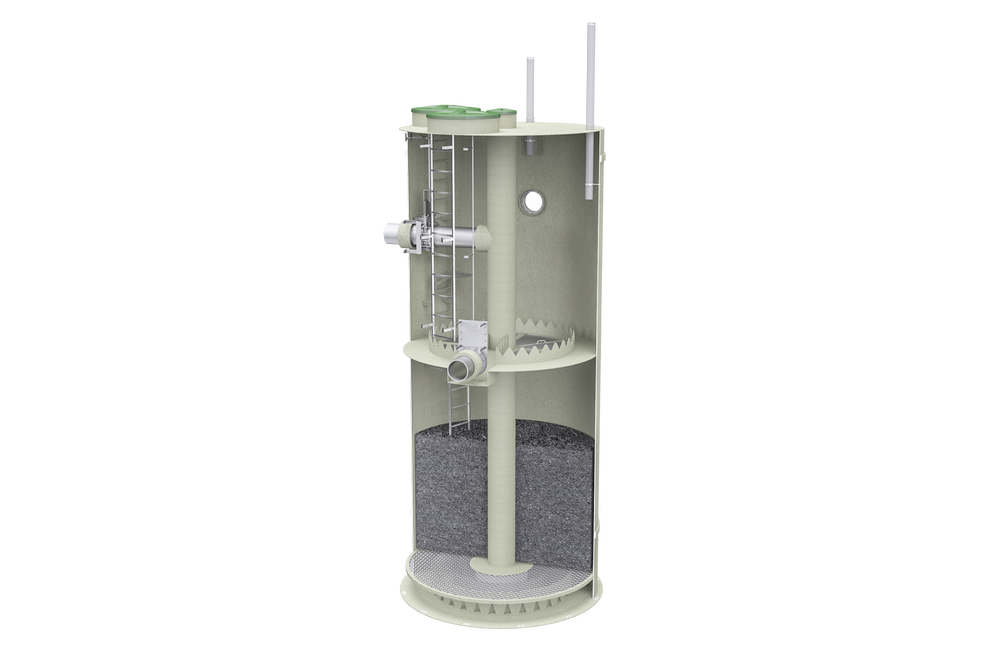

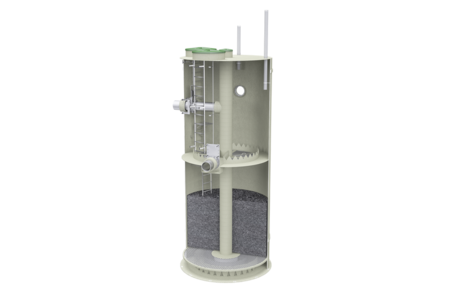

Сорбционный фильтр ACO FSB представляет собой вертикальный либо горизонтальный цилиндрический резервуар из стеклопластика с распределительно-разгрузочной трубой и зонированой камерой фильтрования с сорбентом. Объем, тип, фракционный состав сорбента определяется в зависимости от особенностей поступающего стока, пропускной способности фильтра и необходимого времени контакта с очищаемым стоком. Фильтр работает в безнапорном режиме: вода самотеком после предварительной очистки поступает непосредственно в сорбционный блок по подводящей трубе. Далее вода через распределительно-разгрузочную трубу поступает в нижнюю часть фильтра, служащую для равномерного распределения воды по всей площади сорбента. Сбор очищенной воды осуществляется с помощью кругового сборного лотка с водосливами. По отводящему патрубку вода уходит на сброс или дальнейшую очистку или на сброс.
При проведении промывки и регенерации загрязненная промывная вода через переливной патрубок подается в голову очистных сооружений либо на утилизацию. Проведение данных процедур увеличивает срок службы сорбента до 5-7 лет без замены.

Габаритные размеры и эффективность очистки вы можете найти в каталоге.

Дополнительные возможности

  • Возможно изготовление в наземном исполнении с защитой от УФ-излучения.
  • Может изготавливаться в усиленном исполнении для расположения под проезжей частью с чугунным люком, а так же в сейсмостойком исполнении.
  • Доступны варианты изготовления в горизонтальном корпусе.
  • По заказу горизонтальный корпус комплектуется металлическими стяжными ремнями.
  • На подводящем и отводящем патрубках установлена запорная арматура, для отключения оборудования для проведения регламентных работ.
  • Дополнительной опцией возможна установка системы расширения сорбента сжатым воздухом (в комплекте с компрессорным оборудованием).
  • Поставка дренажного насоса для проведения регламентных работ.

Преимущества

  • Высокая степень очистки от нефтепродуктов и взвешенных веществ гарантируется экспертными заключениями;
  • Для спуска обслуживающего персонала внутрь емкости предусмотрены лестницы из н/ж стали;
  • Возможность установки дополнительных опций;
  • Возможность изготовления «под проект».
  • Применение в изготовлении качественных, прочных и долговечных материалов, устойчивых к коррозии.
  • Срок службы корпуса – более 50 лет.

Рекомендации по монтажу

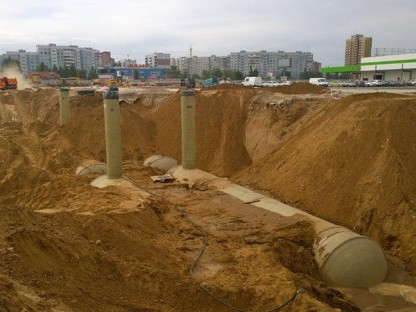

  • Монтаж оборудования должен производиться на железобетонное основание, параметры которого определяются проектом.
  • Для горизонтального корпуса дополнительно необходим ложемент высотой не менее 0,175 от диаметра оборудования.
  • При установке сооружений на основание проверить вертикальность / горизонтальность.
  • При высоком уровне грунтовых вод необходимо выполнить пригруз оборудования, во избежание его выталкивания.
  • Обратную засыпку проводить послойно (200-300мм) с уплотнением трамбовками или проливом водой.
  • Во время обратной засыпки оборудование заполнять водой для компенсации нагрузок на стенки корпуса.
  • При монтаже под проезжую часть, над оборудованием необходимо устанавливать разгрузочную ж/б плиту.
