Канализационные насосные станции ACO для установки внутри помещения

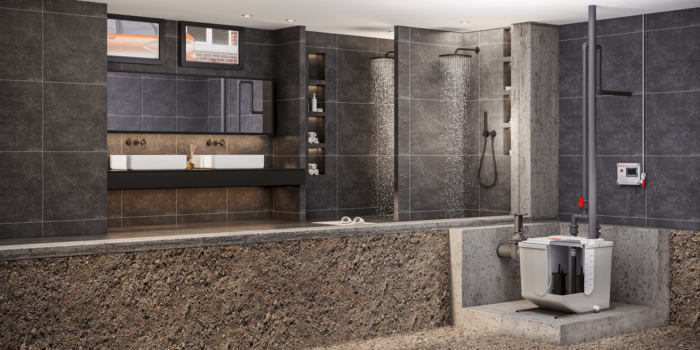

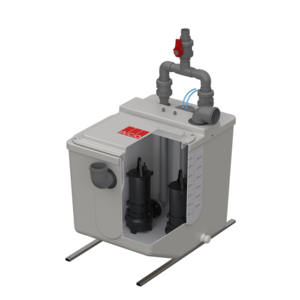

ACO MuliPro
компактные канализационные насосные установки предназначены для отвода стоков из помещений


Эти комплектные установки с системой автоматизации применяются в многоквартирных частных домах, коммерческих зданиях, мини-гостиницах, ресторанах и других помещениях. Они используются для подъема сточных вод на нужный уровень в тех случаях, когда невозможно использовать самотечные системы, либо их установка или расширение требует значительных затрат. Благодаря данным установкам вам не потребуется проведение дорогостоящих работ вне здания, работ с грунтом, монтажом и установкой больших подземных колодцев и станций.
Компактные насосные станции ACO MuliPro - это полностью готовое к монтажу устройство, которое занимает площадь не более 2 кв.м.

Преимущества

  • Срок производства от 3 дней
  • Полезный объем бака - до 350 л
  • Возможность подключения с 4х сторон
  • Компактные размеры
  • Вариативность: 3 типа рабочего колеса
  • Быстрота и простота обслуживания оборудования
  • 2 варианта трубопровода: из полипропилена или стали

Купить через дилера

Почему выбирают насосные установки ACO MuliPro?


ПРОИЗВЕДЕНО В РОССИИ

Насосные установки ACO MuliPro G
произведены в России

СКЛАДСКАЯ ПРОГРАММА

Наиболее востребованные модели
в наличии на складе

ВАРИАТИВНОСТЬ

3 типа рабочего колеса
для разного типа стоков

ПРОСТОТА ЭКСПЛУАТАЦИИ

Комплектная станция оснащена
системой автоматизации и готова к работе

Технические параметры


  • Емкость из стеклопластика общим объемом 350 л
  • Подключение до 4 подводящих линий
  • Спускной патрубок 1 ¼”
  • Комплект анкерных креплений против всплытия
  • Смотровой люк с герметичной крышкой
  • С патрубком для вентиляционной трубы DN100
  • Подключение напорной трубы
  • С 2 обратными клапанами DN50/65, и одним полнопроходным шаровым краном
  • Пневматический измеритель уровня
  • Возможна установка мини компрессора для повышения надежности измерения (опция)
  • 2 погружных насосных агрегата
  • Электродвигатель: 380 В, 50 Гц
  • Степень пылевлагозащиты IP 68
  • Режущее, измельчающее или канальное рабочее колесо на выбор
  • Двойное механическое уплотнение с масляной камерой
  • Датчик температуры в двигателе для защиты от перегрева
  • Кабель 10м в комплекте
  • Адаптированная система автоматического управления

Обзор модели

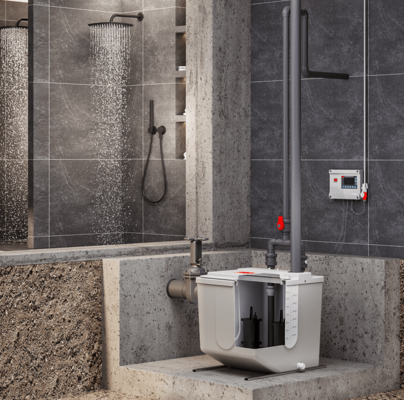

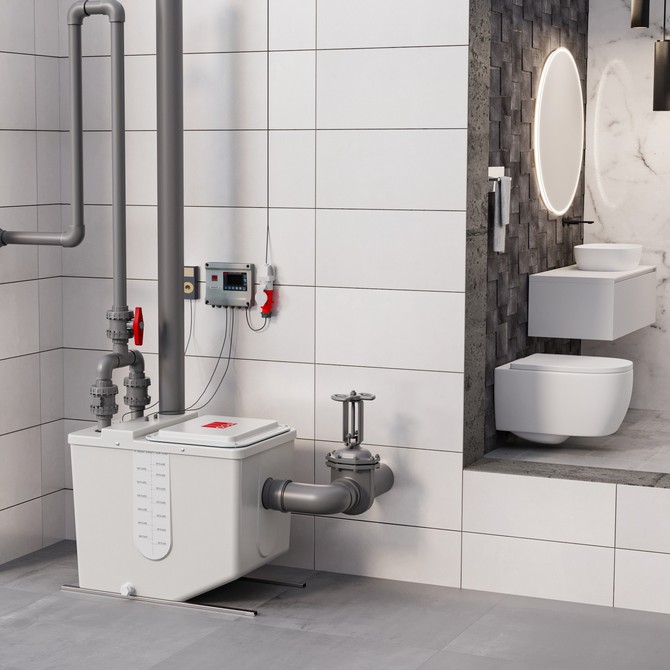

Комплектные насосные станции ACO для установки внутри помещений помогут организовать подъем бытовых стоков на уровень самотечной системы канализации. Именно поэтому насосные установки ACO MuliPro G рекомендуются для зданий с одним или несколькими подвальными этажами, где нет возможности отвести стоки самотеком. Компактная КНС для помещений поможет вам сэкономить на строительно-монтажных работах по прокладке канализационных труб на площади и за периметром здания, а также разместить наземную трубу и соединение с канализационной системой как можно ближе к уровню земли. Иногда бывает так, что для расширение самотечной системы канализации является дорогостоящим и очень сложным процессом, в таких случаях наши установки ACO MuliPro G смогут дополнить самотечную систему. Благодаря своей компактности они легко устанавливаются внутри помещения и не требуют дорогостоящих земельных работ, дополнительных согласований с надзорными органами.

В зависимости от характера стока насосные станции ACO MuliPro G подразделяются на 3 типа:

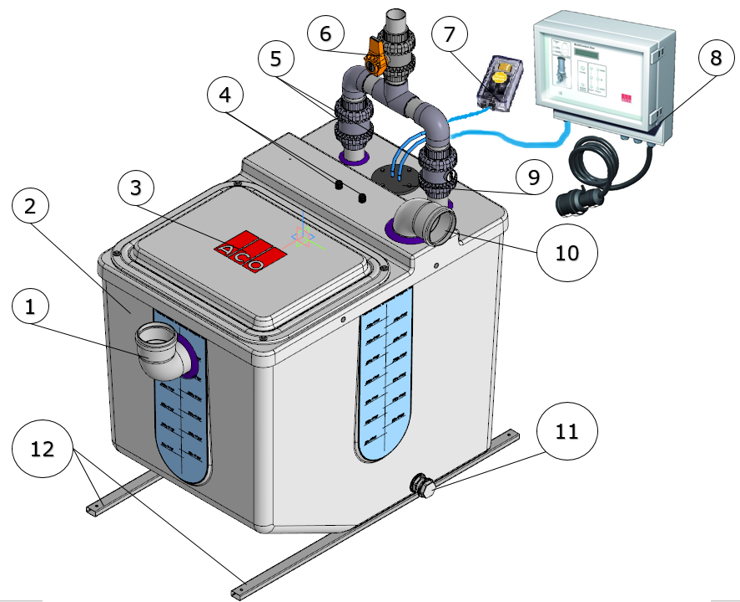

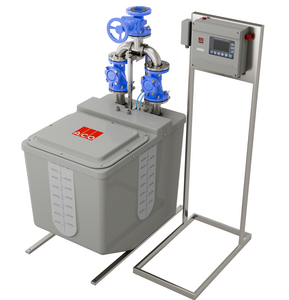

Обзор ACO MuliPro G

  1. Подводящий трубопровод;
  2. Накопительная емкость;
  3. Герметичный люк;
  4. Кабельные вводы насосов;
  5. Обратные клапаны;
  6. Шаровой кран;
  7. Мини-компрессор;
  8. Шкаф управления;
  9. Труба датчика уровня;
  10. Вентиляционный патрубок;
  11. Штуцер для слива (подключения ручного насоса);
  12. Отверстия для анкерного крепления к полу.

Шкаф управления

Система автоматизации ACO MuliPro G максимально облегчают эксплуатацию и техническое обслуживание насосной станции. Шкаф управления, входящий в комплект поставки, осуществляет контроль работы всех функций насосов, включая полную защиту электродвигателя и контроль работы датчика уровня. Созданный на основании более чем 20-ти летнего опыта проектирования и изготовления подъемных станций, шкаф управления имеет следующие характеристики:

  • LED дисплей 4,3”
  • Класс защиты IP54
  • Автоматический и ручной режим работы
  • Звуковая и световая сигнализация аварии
  • Подключение 2х насосов до 5,5кВт
  • Автоматическое чередование работы насосов
  • Кратковременный пуск насоса, в случае простоя более 24 часов
  • Защита от перегрузки и перегрева.

Технические параметры

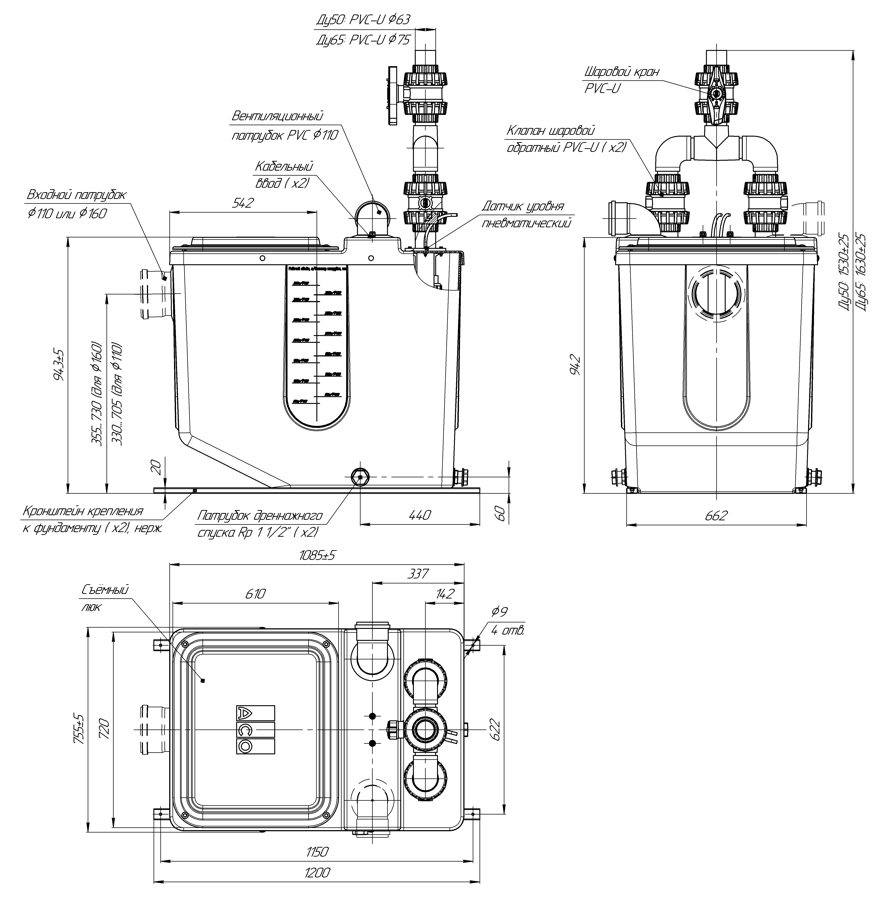

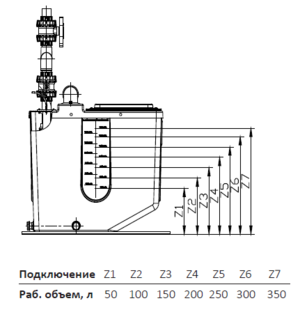

Чертеж ACO MuliPro G

ACO MuliPro G E/EC

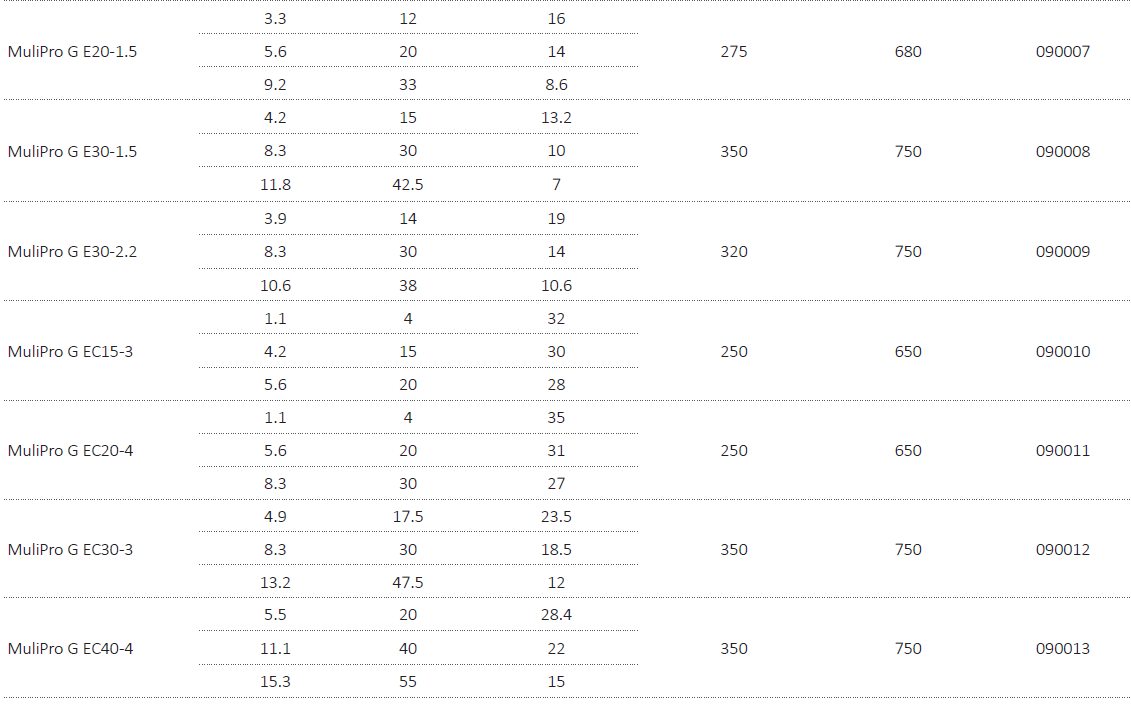

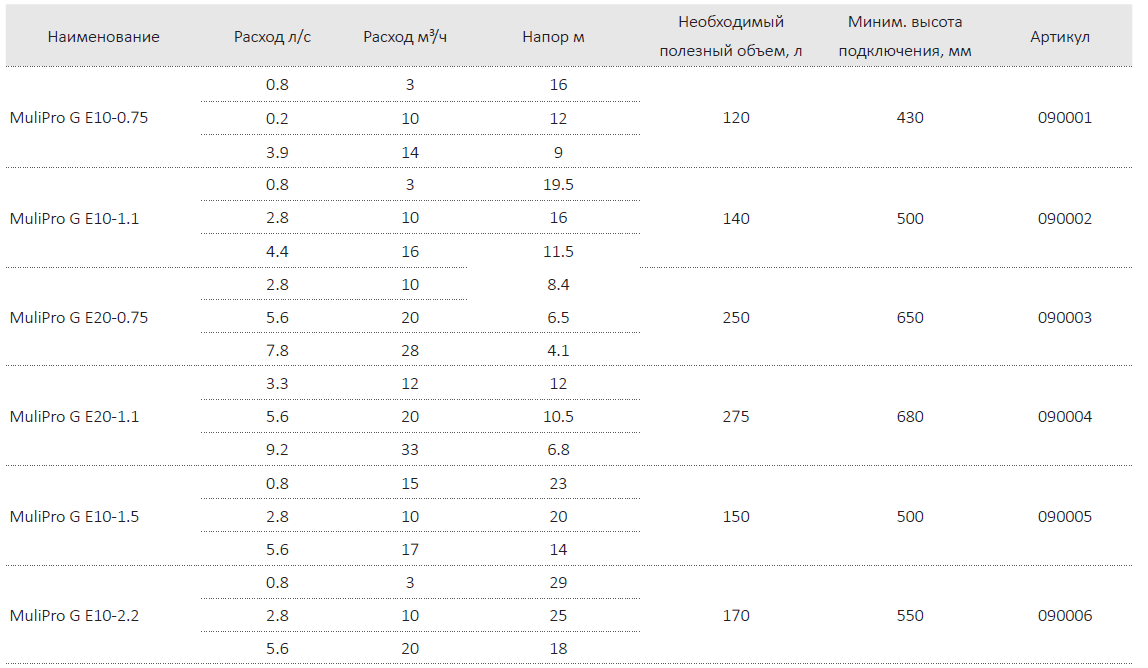

Установки с насосными агрегатами серии E, EС с канальным рабочим колесом для перекачки стоков после сепаратора жира, или серого стока без содержания фекалий и длинноволокнистых включений.

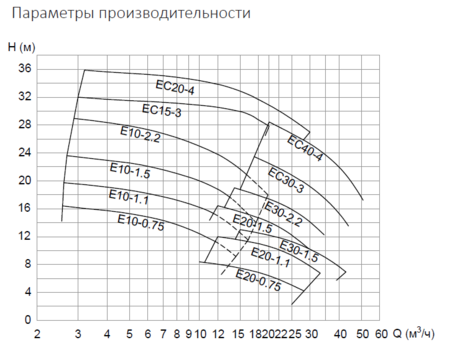

Насосы серии EC используются для подъема сточных вод после жироуловителей или сепараторов. В нижней части улитки насоса расположены отверстия, которые обеспечивают взмучивание осадка на дне станции, что уменьшает заиливание и позволяет увеличить время между очистками станции.

Область применения
Серый сток

  • Коммерческие кухни
  • Душевые
  • Прачечные

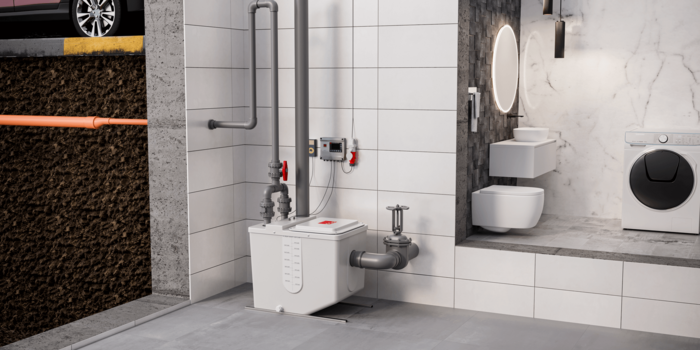

ACO MuliPro G ES

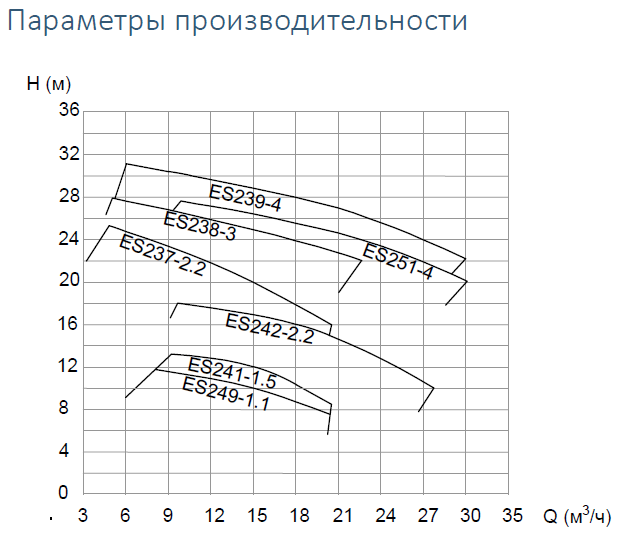

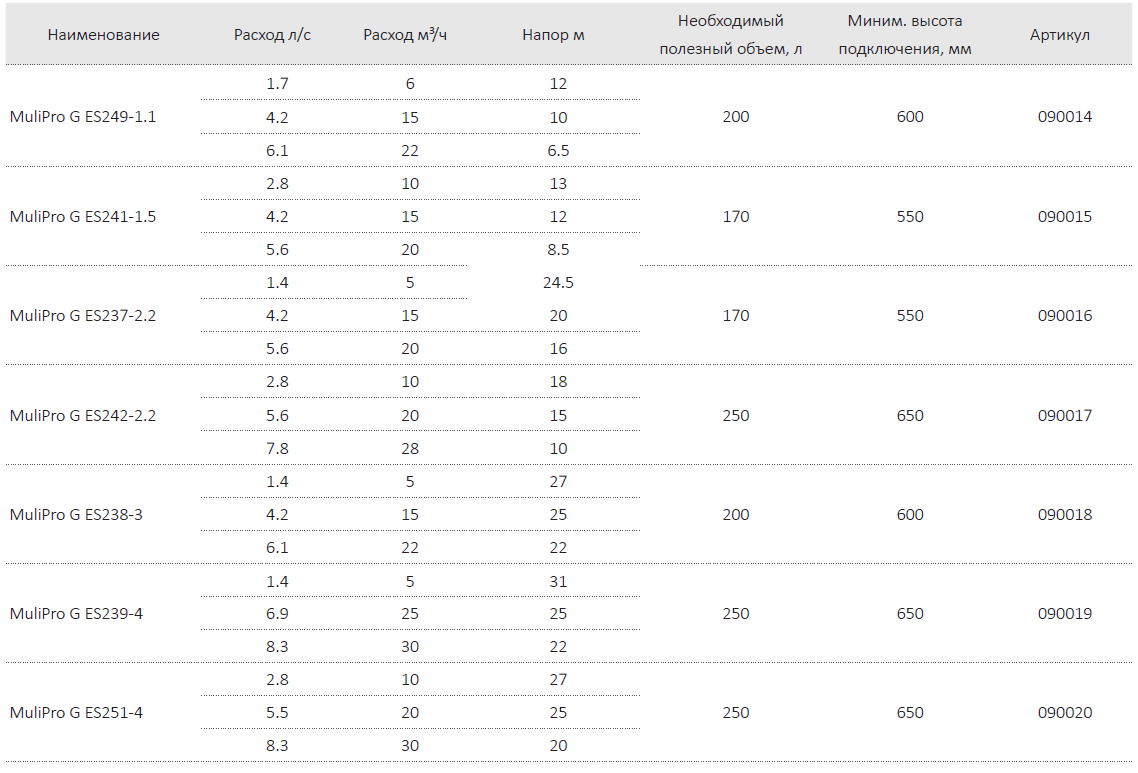

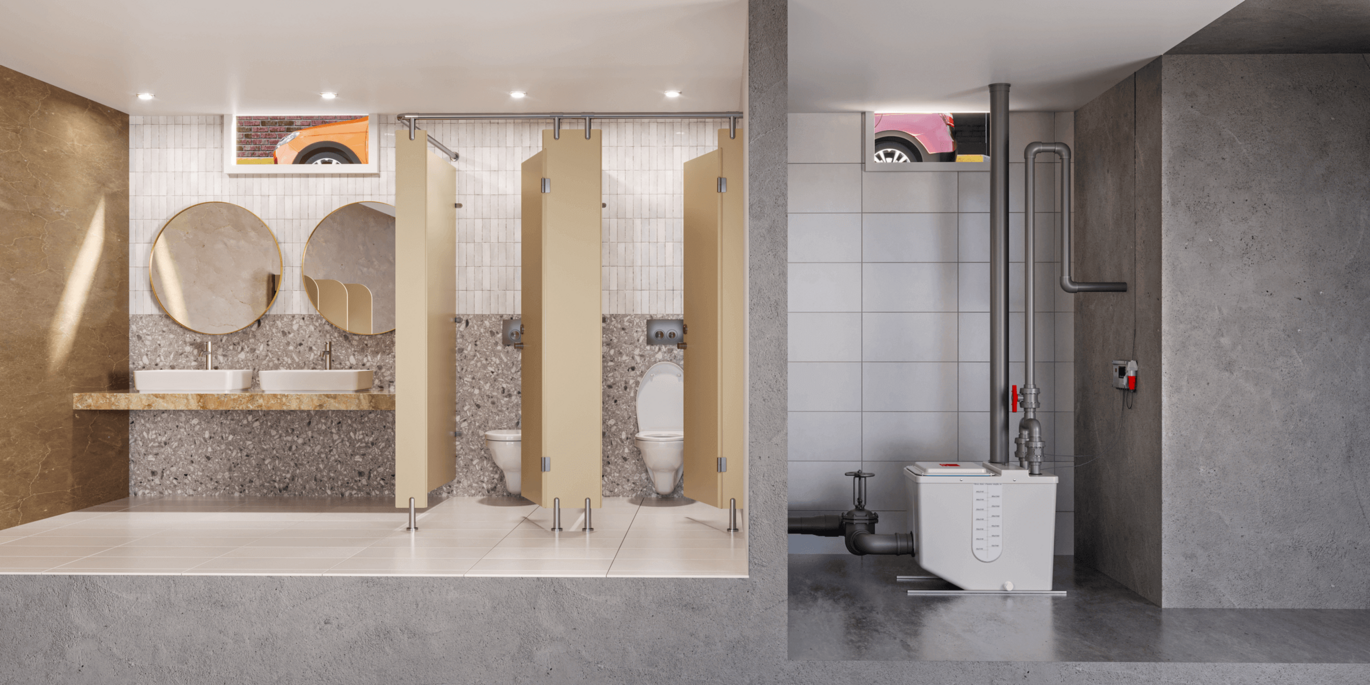

Установки с насосными агрегатами серии ES с измельчающим устройством для перекачки хозяйственно-бытовых стоков с невысоким содержанием длинноволокнистых включений. Благодаря измельчителю на входе, насосы серии ES подходят для перекачивания сточных вод с невысоким содержанием длинноволокнистых включений. Вихревое рабочее колесо из чугуна и измельчающее устройство из нержавеющей стали 2Cr13.

Область применения
Черный сток с невысоким содержанием длинноволокнистых включений

  • Небольшие коммерческие здания (офисы, мини отели);
  • Административные здания (школы, больницы);
  • Частные дома.

Нужна помощь в подборе?
Оперативно подберем КНС под ваш проект

Отправить

ACO MuliPro G S

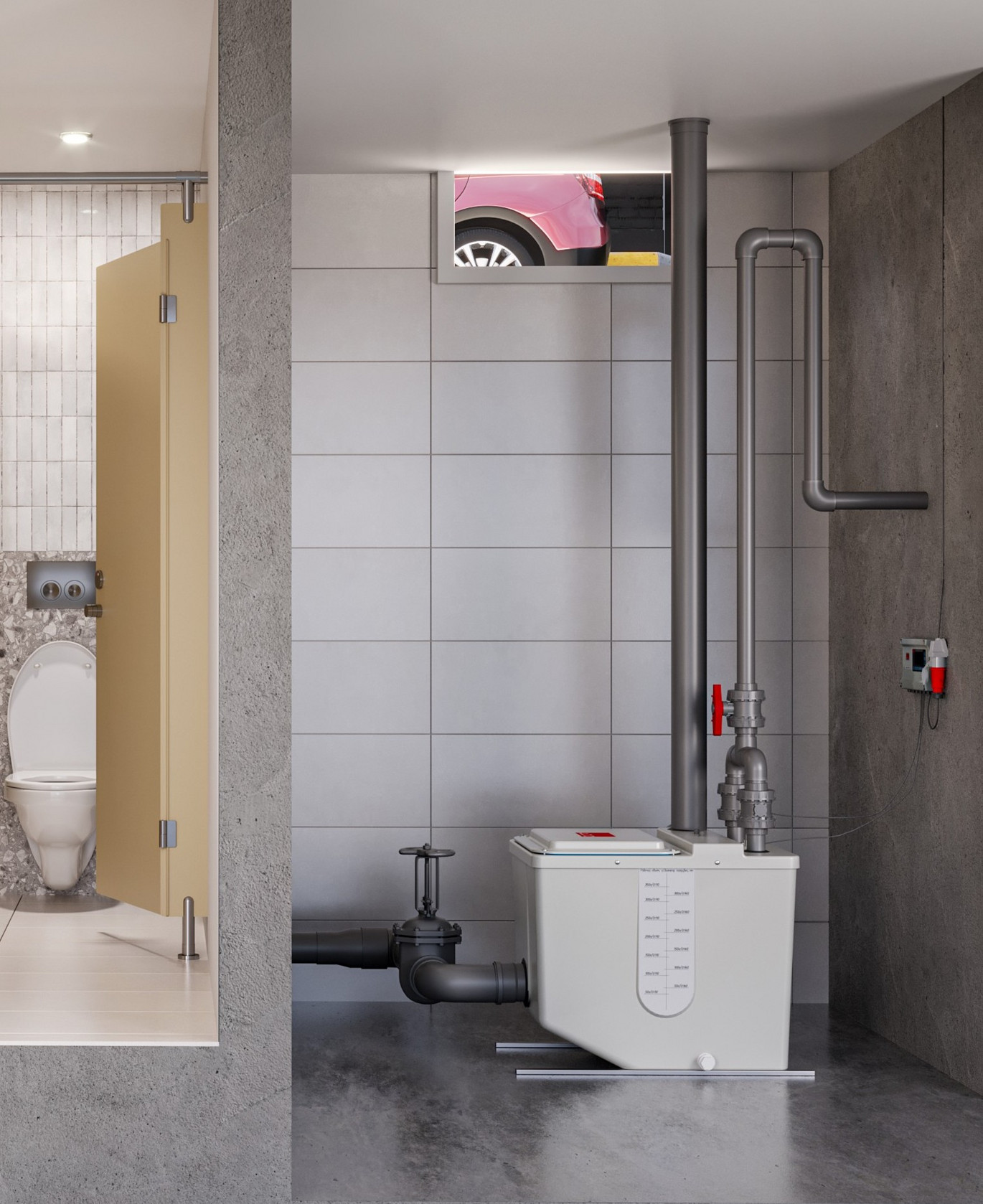

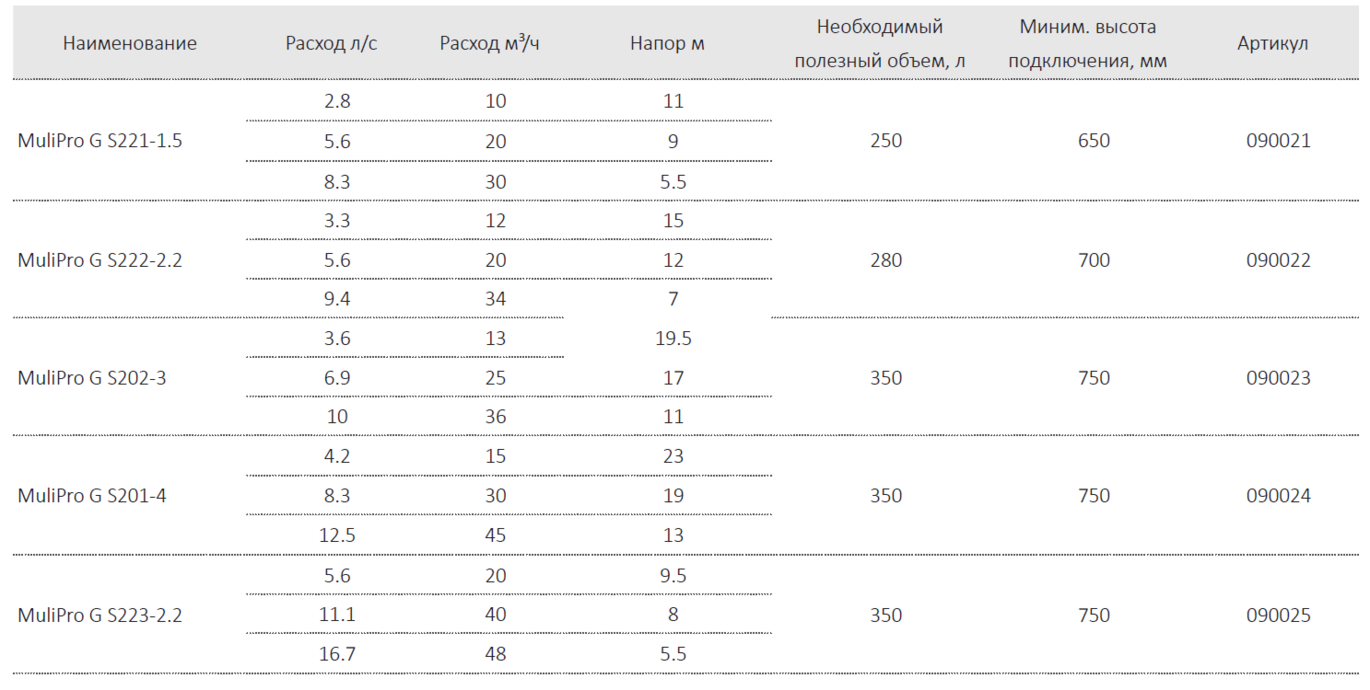

Насосные агрегаты серии S с режущим рабочим колесом для перекачки сточных вод с длинноволокнистыми включениями

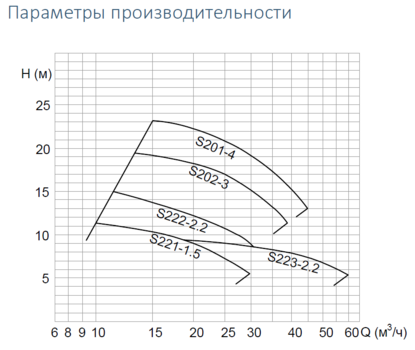

Насосы серии S эффективно справляются с длинноволокнистыми включениями, пластиковыми пакетами и другими загрязнениями, встречающимися в бытовых сточных водах.
Уникальное двухлопастное рабочее колесо из нержавеющей стали 2Cr13 с закаленными кромками. Режущая пластина с канавкой для отвода разрезанных загрязнений.

Область применения
Черный сток с большим количеством длинноволокнистых включений

  • Многоквартирные дома;
  • Коммерческие объекты (офисные, торговые центры и т.д.);
  • Общественные здания (больницы, школы и т.д.);
  • Промышленные объекты.

Подбор насосной установки состоит из 5 шагов:

Шаг №1
Определение требуемого расхода

Производительность насоса должна быть не менее максимального секундного расхода сточных вод Qtot (л/с) без учета расхода стока от санитарно-технического прибора Qsº. Величина Qtot определяется по СП 30.13330.2020. После того, как требуемый расход определен, переходим к следующему шагу.

Шаг №2
Выбираем тип насосной станции

В зависимости от типа стока выбираем подходящую модель:

  • Серый сток без содержания фекалий
    ACO MuliPro G E/EC
    c насосами с канальным рабочим колесом
  • Сток с невысоким содержанием фекалий
    ACO MuliPro G ES
    с насосами с измельчающим устройством на всасе
    ACO MuliPro PE CN-K
  • Сток с высоким содержанием фекалий и длинноволокнистых включений
    ACO MuliPro G S
    с полуоткрытым рабочим колесом с режущей кромкой

Шаг №3
Определение напора

Требуемый напор определяется по формуле: Htot = Hgeo + Σi ,
где Hgeo= геодезический напор, м.
Это разница отметок между уровнем выключения насоса до самой высокой точки системы напорного трубопровода. Σi = сумма потерь по длине напорного трубопровода и на местные сопротивления. Потери по длине трубопровода и на местные сопротивления рассчитываются по:
- данным завода-изготовителя;
- таблицам для гидравлического расчета.
При определении потерь на местные сопротивления системы напорной канализации необходимо просчитывать реальные потери с учетом коэффициента конкретного местного сопротивления и скорости потока:
Hjn= ζ*( V2/2*g), где:
Hjn – потери на местные сопротивления, м
ζ - коэффициент местного сопротивления
V2 – скорость потока, м/с
g – ускорение силы тяжести, (9,81 м/с2)

Шаг №4
Подбор насоса

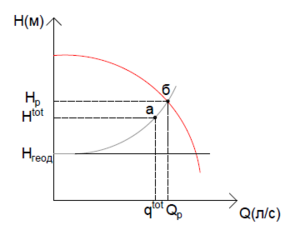

Имея координаты Qtot(п.1) и Htot(п.3), можем определить положение теоретической рабочей точки «а» (Qtot; Htot) на графике. После этого выбираем ближайшую точку «б» (Qp; Hp) на кривой производительности насоса так, чтобы:

Qp ≥ Qtot, где
Qp – расход насоса в реальной рабочей точке, л/с
Qtot - максимальный секундный приток сточных вод, без учета мгновенного притока стоков от санитарно-технического прибора Hp ≥ Htot
Это будет реальная рабочая точка - «б» (Qp; Hp). Следовательно, выбираем тип насоса, которому соответствует кривая производительности, в рабочем диапазоне которой находится точка «б».

Шаг №5
Определение рабочего объема резервуара

Установки Muli Pro G
Насосы данных установок способны работать в непрерывном режиме,
при этом минимальный рабочий объем резервуара высчитывается по формуле: Vmin=Qp*T/4*n, где
Qp – расход насоса в реальной рабочей точке, л/с;
T – время цикла, с; T = 120 c;
n – количество насосов с чередованием; n=2.
Таблицы соответствия объема расходу насоса приведены в соответствующих разделах каталога. Определив минимальный рабочий объем по формуле, приведенной выше, или по таблице каталога, будет известна минимальная отметка присоединения подводящего трубопровода к корпусу резервуара.
На корпусе резервуара нанесены отметки подключения и соответствующие им рабочие объемы:

Комплектные насосные станции ACO для установки внутри помещений помогут организовать подъем бытовых стоков на уровень самотечной системы канализации. Именно поэтому насосные установки ACO MuliPro G рекомендуются для зданий с одним или несколькими подвальными этажами, где нет возможности отвести стоки самотеком. Компактная КНС для помещений поможет вам сэкономить на строительно-монтажных работах по прокладке канализационных труб на площади и за периметром здания, а также разместить наземную трубу и соединение с канализационной системой как можно ближе к уровню земли. Иногда бывает так, что для расширение самотечной системы канализации является дорогостоящим и очень сложным процессом, в таких случаях наши установки ACO MuliPro G смогут дополнить самотечную систему. Благодаря своей компактности они легко устанавливаются внутри помещения и не требуют дорогостоящих земельных работ, дополнительных согласований с надзорными органами.

В зависимости от характера стока насосные станции ACO MuliPro G подразделяются на 3 типа:

Обзор ACO MuliPro G

  1. Подводящий трубопровод;
  2. Накопительная емкость;
  3. Герметичный люк;
  4. Кабельные вводы насосов;
  5. Обратные клапаны;
  6. Шаровой кран;
  7. Мини-компрессор;
  8. Шкаф управления;
  9. Труба датчика уровня;
  10. Вентиляционный патрубок;
  11. Штуцер для слива (подключения ручного насоса);
  12. Отверстия для анкерного крепления к полу.

Шкаф управления

Система автоматизации ACO MuliPro G максимально облегчают эксплуатацию и техническое обслуживание насосной станции. Шкаф управления, входящий в комплект поставки, осуществляет контроль работы всех функций насосов, включая полную защиту электродвигателя и контроль работы датчика уровня. Созданный на основании более чем 20-ти летнего опыта проектирования и изготовления подъемных станций, шкаф управления имеет следующие характеристики:

  • LED дисплей 4,3”
  • Класс защиты IP54
  • Автоматический и ручной режим работы
  • Звуковая и световая сигнализация аварии
  • Подключение 2х насосов до 5,5кВт
  • Автоматическое чередование работы насосов
  • Кратковременный пуск насоса, в случае простоя более 24 часов
  • Защита от перегрузки и перегрева.

Технические параметры
Чертеж ACO MuliPro G

ACO MuliPro G E/EC

Установки с насосными агрегатами серии E, EС с канальным рабочим колесом для перекачки стоков после сепаратора жира, или серого стока без содержания фекалий и длинноволокнистых включений.
Насосы серии EC используются для подъема сточных вод после жироуловителей или сепараторов. В нижней части улитки насоса расположены отверстия, которые обеспечивают взмучивание осадка на дне станции, что уменьшает заиливание и позволяет увеличить время между очистками станции.

Область применения
Серый сток

  • Коммерческие кухни
  • Душевые
  • Прачечные

ACO MuliPro G ES

Установки с насосными агрегатами серии ES с измельчающим устройством для перекачки хозяйственно-бытовых стоков с невысоким содержанием длинноволокнистых включений. Благодаря измельчителю на входе, насосы серии ES подходят для перекачивания сточных вод с невысоким содержанием длинноволокнистых включений. Вихревое рабочее колесо из чугуна и измельчающее устройство из нержавеющей стали 2Cr13.

Область применения
Черный сток с невысоким содержанием длинноволокнистых включений

  • Небольшие коммерческие здания (офисы, мини отели);
  • Административные здания (школы, больницы);
  • Частные дома.

Нужна помощь в подборе?
Оперативно подберем КНС под ваш проект

Отправить

ACO MuliPro G S

Насосные агрегаты серии S с режущим рабочим колесом для перекачки сточных вод с длинноволокнистыми включениями
Насосы серии S эффективно справляются с длинноволокнистыми включениями, пластиковыми пакетами и другими загрязнениями, встречающимися в бытовых сточных водах.
Уникальное двухлопастное рабочее колесо из нержавеющей стали 2Cr13 с закаленными кромками. Режущая пластина с канавкой для отвода разрезанных загрязнений.

Область применения
Черный сток с большим количеством длинноволокнистых включений

  • Многоквартирные дома;
  • Коммерческие объекты (офисные, торговые центры и т.д.);
  • Общественные здания (больницы, школы и т.д.);
  • Промышленные объекты.

Подбор насосной установки состоит из 5 шагов:

Шаг №1
Определение требуемого расхода

Производительность насоса должна быть не менее максимального секундного расхода сточных вод Qtot (л/с) без учета расхода стока от санитарно-технического прибора Qsº. Величина Qtot определяется по СП 30.13330.2020. После того, как требуемый расход определен, переходим к следующему шагу.

Шаг №2
Выбираем тип насосной станции

В зависимости от типа стока выбираем подходящую модель:

  • Серый сток без содержания фекалий
    ACO MuliPro G E/EC
    c насосами с канальным рабочим колесом
  • Сток с невысоким содержанием фекалий
    ACO MuliPro G ES
    с насосами с измельчающим устройством на всасе
    ACO MuliPro PE CN-K
  • Сток с высоким содержанием фекалий и длинноволокнистых включений
    ACO MuliPro G S
    с полуоткрытым рабочим колесом с режущей кромкой

Шаг №3
Определение напора

Требуемый напор определяется по формуле: Htot = Hgeo + Σi ,
где Hgeo= геодезический напор, м.
Это разница отметок между уровнем выключения насоса до самой высокой точки системы напорного трубопровода. Σi = сумма потерь по длине напорного трубопровода и на местные сопротивления. Потери по длине трубопровода и на местные сопротивления рассчитываются по:
- данным завода-изготовителя;
- таблицам для гидравлического расчета.
При определении потерь на местные сопротивления системы напорной канализации необходимо просчитывать реальные потери с учетом коэффициента конкретного местного сопротивления и скорости потока:
Hjn= ζ*( V2/2*g), где:
Hjn – потери на местные сопротивления, м
ζ - коэффициент местного сопротивления
V2 – скорость потока, м/с
g – ускорение силы тяжести, (9,81 м/с2)

Шаг №4
Подбор насоса

Имея координаты Qtot(п.1) и Htot(п.3), можем определить положение теоретической рабочей точки «а» (Qtot; Htot) на графике. После этого выбираем ближайшую точку «б» (Qp; Hp) на кривой производительности насоса так, чтобы:

Qp ≥ Qtot, где
Qp – расход насоса в реальной рабочей точке, л/с
Qtot - максимальный секундный приток сточных вод, без учета мгновенного притока стоков от санитарно-технического прибора Hp ≥ Htot
Это будет реальная рабочая точка - «б» (Qp; Hp). Следовательно, выбираем тип насоса, которому соответствует кривая производительности, в рабочем диапазоне которой находится точка «б».

Шаг №5
Определение рабочего объема резервуара

Установки Muli Pro G
Насосы данных установок способны работать в непрерывном режиме,
при этом минимальный рабочий объем резервуара высчитывается по формуле: Vmin=Qp*T/4*n, где
Qp – расход насоса в реальной рабочей точке, л/с;
T – время цикла, с; T = 120 c;
n – количество насосов с чередованием; n=2.
Таблицы соответствия объема расходу насоса приведены в соответствующих разделах каталога. Определив минимальный рабочий объем по формуле, приведенной выше, или по таблице каталога, будет известна минимальная отметка присоединения подводящего трубопровода к корпусу резервуара.
На корпусе резервуара нанесены отметки подключения и соответствующие им рабочие объемы:
