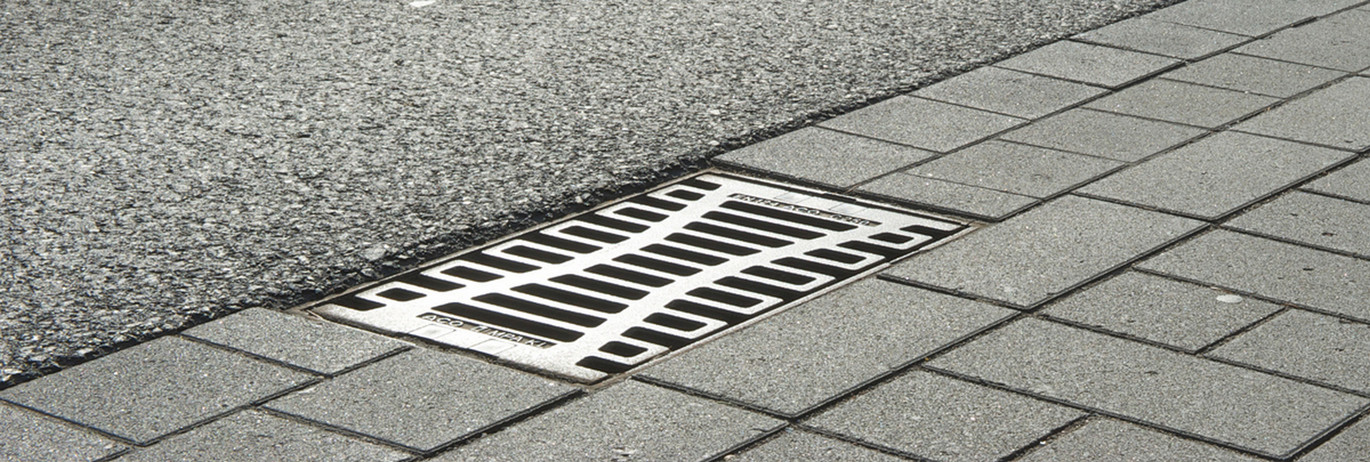

Дождеприемники ACO Combipoint PP

Дождеприемники ACO Combipoint PP – легкое и простое в монтаже решение для точечного водоотвода. Благодаря модульным элементам, которые легко соединяются между собой, можно легко скомпоновать корпус дождеприемника нужной конфигурации с выпуском на необходимой высоте, с отстойной частью и мусоросборником.

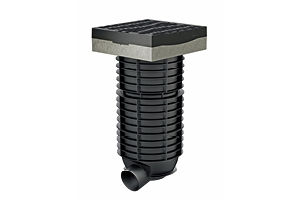

Foto-ACO-Combipoint
  • Быстрая и простая установка, благодаря малому весу элементов;
  • Модульные элементы из полипропилена имеют резиновый уплотнитель, который обеспечивает герметичность корпуса дождеприемника
  • Динамическая нагрузка от транспорта равномерно распределяется от решетки на грунт;
  • Решетка крепится на шарнире с одной стороны. С другой стороны устанавливается антивандальный безболтовой замок. При необходимости направление открывания решетки можно поменять на противоположное;
  • Класс нагрузки D400

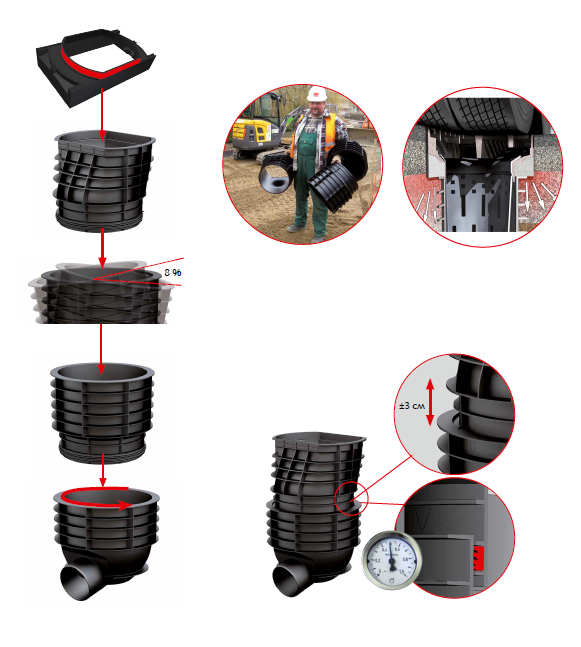

Combipoint View

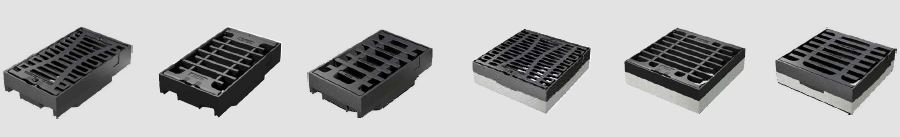

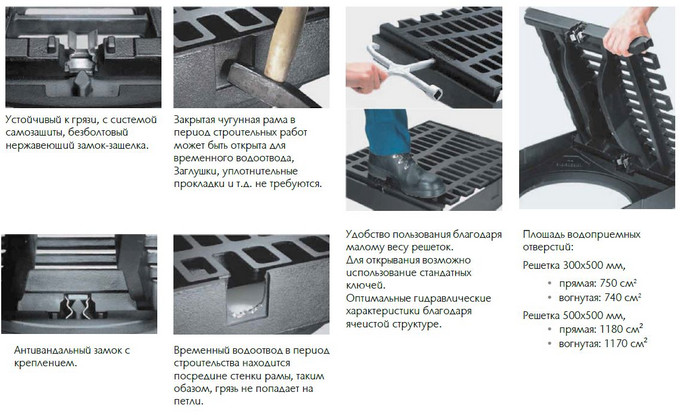

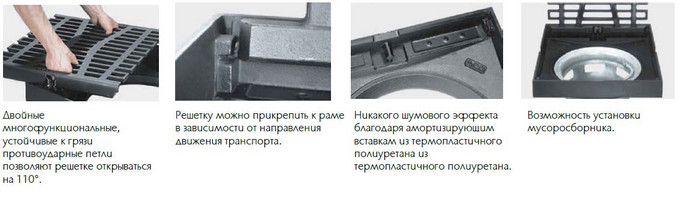

Водоприемные решетки

Graitings Combipoint 1
Graitings Combipoint

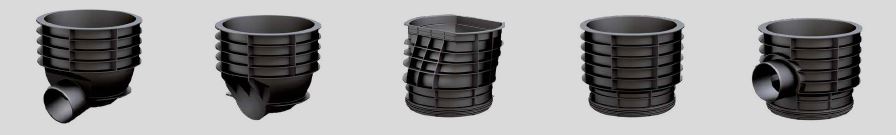

Элементы корпуса Combipoint PP

Элементы корпуса Combipoint PP

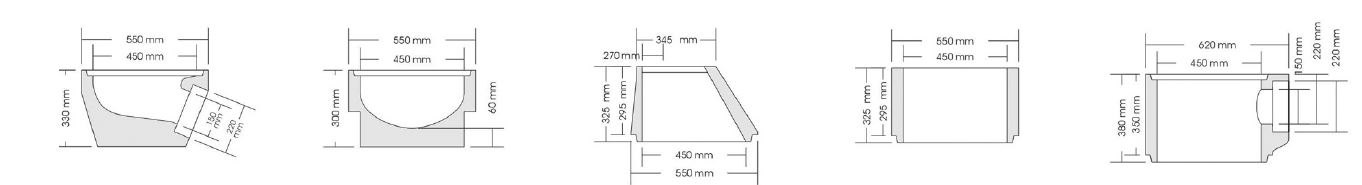

Draw Combipoint
Нижн. часть, выпуск DN 150 Нижн. часть Верх. часть 300х500 мм Средняя часть Средняя часть с патрубком DN150
Вес: 2,6 кг Вес: 2,5 кг Вес: 2,6 кг Вес: 2,6 кг Вес: 2,8 кг
89010 89011 89012 89013 89014

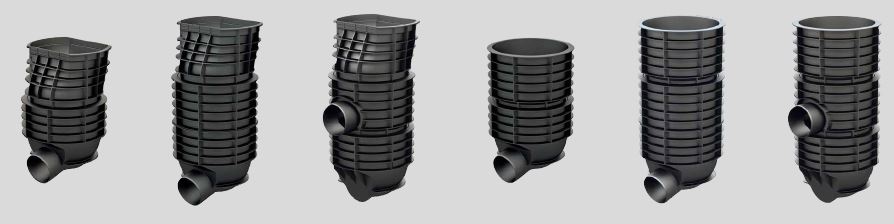

Варианты комплектации корпуса

Варианты комплектации корпуса
300 х 500 300 х 500 300 х 500 500 х 500 500 х 500 500 х 500
Низкий Высокий С отстойной частью Низкий Высокий С отстойной частью
89010 89010 89011 89010 89010 89011
89012 89013 89014 89013 89013 89014
89012 89012 89013 89013

Водоприемные решетки

Водоприемные решетки
300 х 500 300 х 500 300 х 500 500 х 500 500 х 500 500 х 500
Multitop Multitop Aqua Plus Standard Multitop Multitop Aqua Plus Standard
Прямая Прямая Прямая Прямая Прямая Прямая
C 250: 89111 C 250: 1200475 C 250: 89113 C 250: 1201558
D 400: 89115 D 400: 89442 D 400: 1200476 D 400: 89117 D 400: 89443 D 400: 1201559
Вогнутая Прямая с шарниром Вогнутая Прямая с шарниром
C 250: 89112 C 250: 89114
D 400: 89116 D 400: 89451 D400: 89118 D 400: 89528
Шумоизолираща подложка
Шумоизолираща подложка
Адапторен пръстен от стомана
Адапторен пръстен от стомана

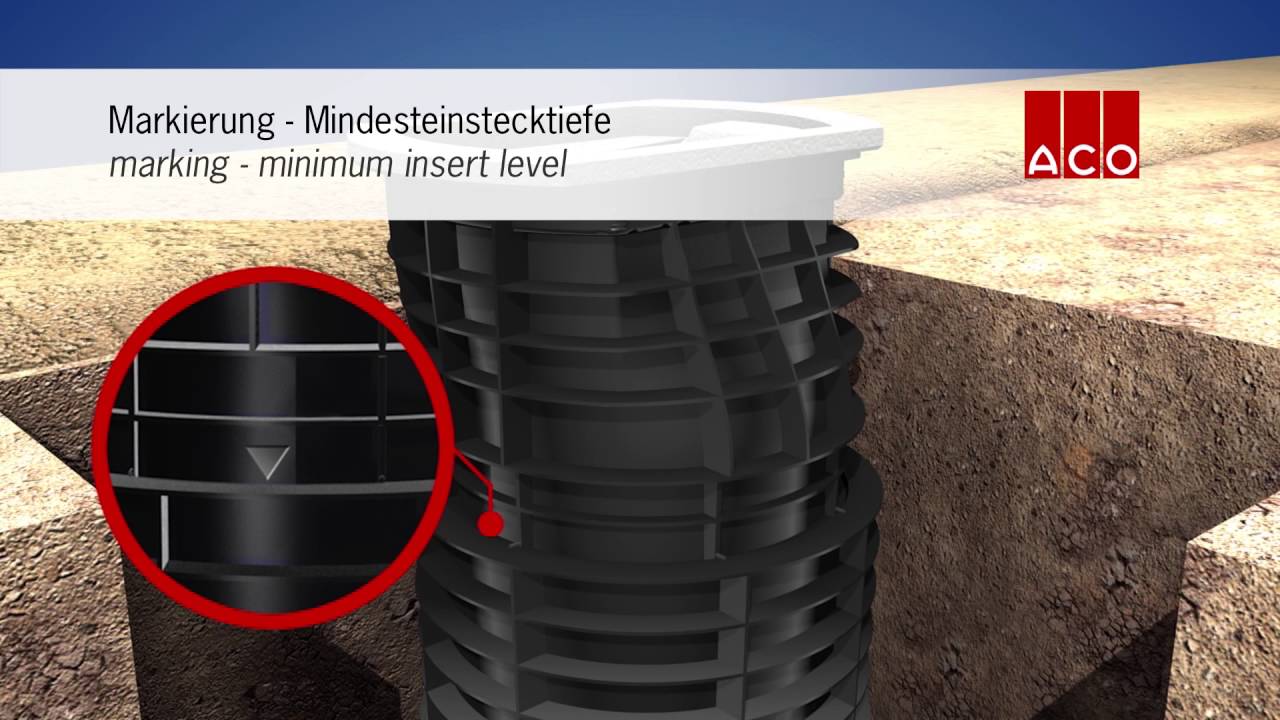

Простой и быстрый монтаж с ACO Combipoint PP

Монтаж дождеприемников осуществляется квалифицированным персоналом согласно действующим строительным нормативам.

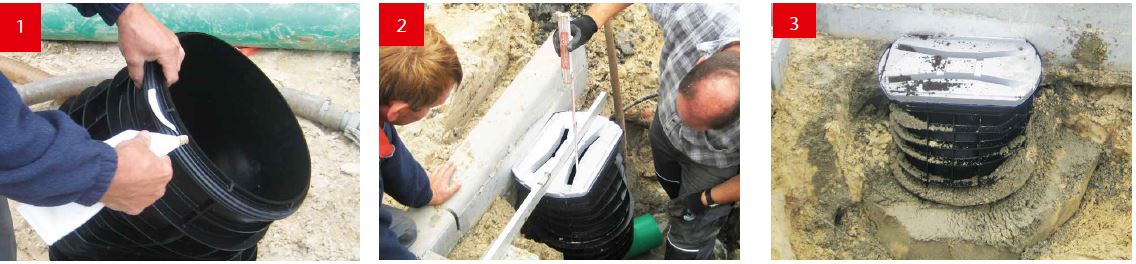

Fo 3 To

Перед монтажом модульных элементов на губчатый уплотнитель нанести смазывающий состав

На подготовленное бетонное основание высотой 10-15 см произвести поэтапную установку отдельных модульных элементов с выверкой уровня на каждом этапе

Забетонировать нижнюю часть корпуса бетоном класса В15

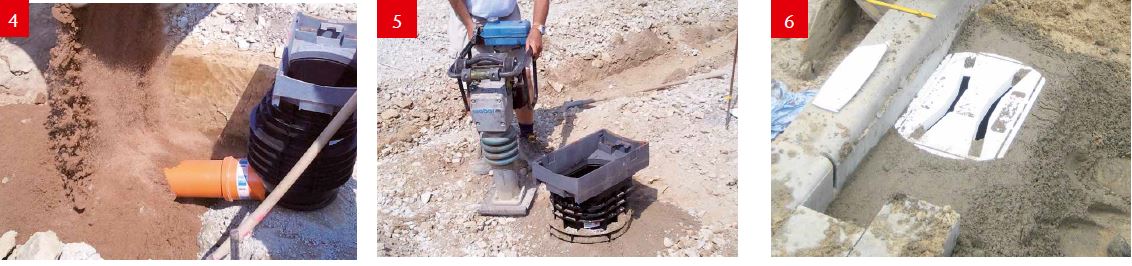

Fo 4 To

Подключить выпуск к системе канализации

Произвести обратную засыпку котлована с послойным уплотнением

Корпус дождеприемника закрыть защитной накладкой и выполнить плиту распределения нагрузки из бетона класса В25.
Плита распределения нагрузки должна быть на 30 мм выше верхней кромки корпуса дождеприемника.

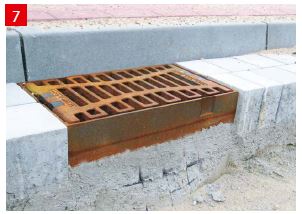

7

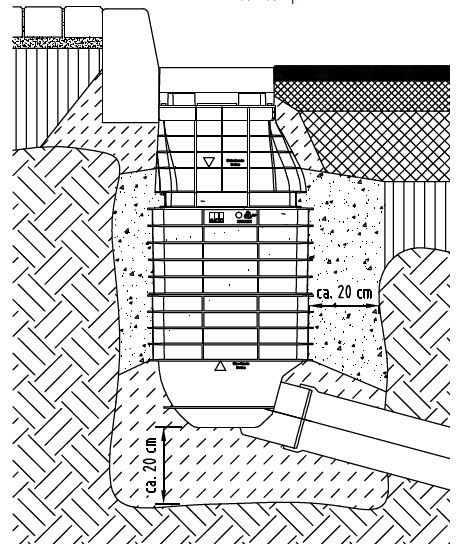

Водоприемная решетка устанавливается на 3-5 мм ниже уровня покрытия дороги. Верхняя часть корпуса дождеприемникам должна быть полностью защищена бетонной обоймой толщиной ок. 10-15 см. При этом пространства между пластиковыми ребрами должны быть полностью заполнены бетоном.

Каталог "Дождеприемники ACO"pdf
Каталог "Профессиональные системы водоотведения ACO"pdf

Раздел в обработке. Запросить чертежи: info@acogroup.ru
