Комбинированный песко-нефтеуловитель ACO KPN


Преимущества

  • Не требует применение реагентов;
  • Не требуется подвод электроэнергии;
  • Четырехступенчатая очистка;
  • Удобный доступ в каждый отсек.

Полный список файлов доступен в подразделе "Загрузки". Если Вам необходима дополнительная информация, отправьте запрос на почту info@acogroup.ru

Комбинированный песко-нефтеуловитель осуществляет комплексный подход к очистке поверхностного стока. Установка служит для улавливания и сбора песка, плавающих веществ и нефтепродуктов из поверхностных сточных вод. Установка предназначена для очистки поверхностных сточных вод до норм сброса в городской коллектор. Оборудование может применяться как отдельно, так и в составе комплекса очистных сооружений.

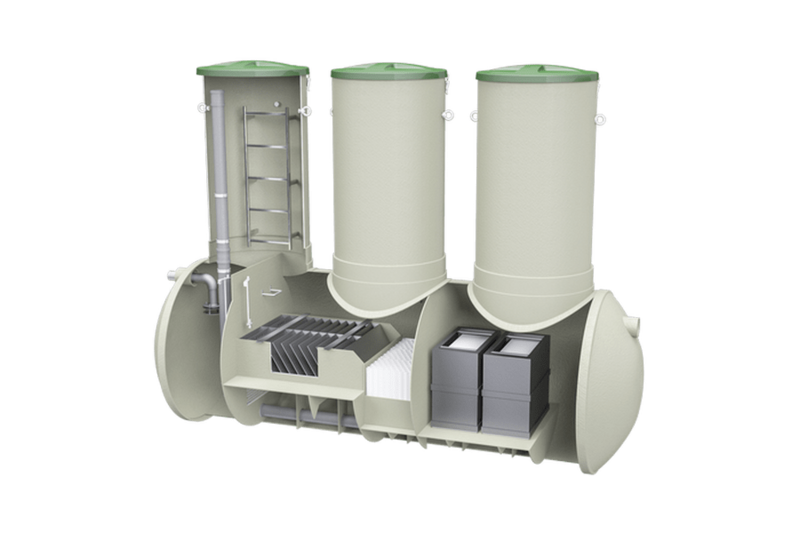

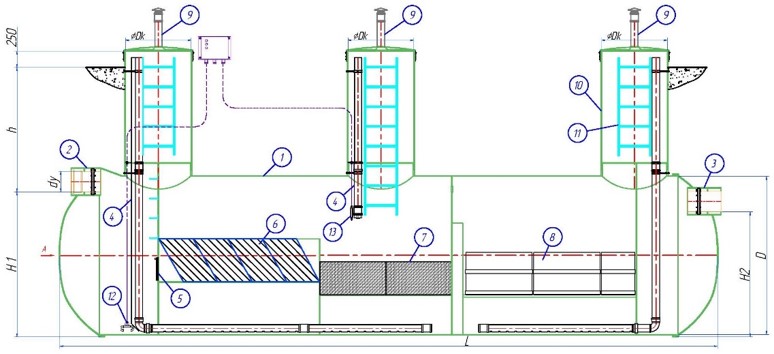

В установке ACO KNP сточная вода проходит несколько стадии очистки. На первой стадии задерживается крупный плавающий мусор на сороудерживающей сетке. На второй стадии происходит очистка на тонкослойных модулях. Площадь проекции осаждающей поверхности данных модулей в несколько раз больше площади основания, в результате этого разрушение нестабильных кинетических соединений происходит за меньшее количество времени с большей эффективностью, что так же позволяет сократить размеры очистных сооружений. На третьем этапе осуществляется очистка стока от нефтепродуктов, а именно, гравитационная сепарация неэмульгированных нефтепродуктов на коалесцентных модулях, имеющих поперечно-перекрестную структуру. Для более эффективной работы, модули выполнены из олеофильных материалов, способствующих налипанию нефтепродуктов, их укрупнению и всплытию на поверхности зеркала воды. Всплывшая нефтяная пленка легко может быть собрана с поверхности воды. На четвертом этапе жидкость проходит через толщу сорбента, выполненного из гидрофобного материала, имеющего пористую гофрированную структуру, который задерживает на своей поверхности нефтепродукты и пропускает воду. Для быстроты и удобства замены, сорбент размещается в быстросъемных кассетах. Затем сточная вода поднимается до уровня выпускающего коллектора и направляется далее по сети.

Типоразмеры

Оборудование не имеет стандартных размеров и подбирается индивидуально под объект и нужды клиента.

Эффективность очистки

Вид загрязнений

Характеристики исходной воды, мг/л

Характеристики очищенной воды*, мг/л

Взвешенные вещества

До 3 000

10-15

Нефтепродукты

80-120

0,3-0,5

* - Параметры очищенной воды обеспечиваются при надлежащем исполнении обязательств Пользователя по эксплуатации данного сооружения

Особенности/ дополнительные возможности

Возможно изготовление в наземном исполнении с защитой от УФ-излучения;
Дополнительно может комплектоваться устройствами для сигнализации предельных загрязнений (нефтепродукты и осадок), устройством для регенерации сорбционного материала, а так же мобильным декантером;
Для удобства проведения регламентных работ оборудование может комплектоваться площадками обслуживания;
Может изготавливаться в усиленном исполнении для расположения под проезжей частью с чугунным люком, а так же в сейсмостойком исполнении;
По заказу комплектуется металлическими стяжными ремнями.

  • Применение в изготовлении качественных, прочных и долговечных материалов не подверженных коррозии;
  • Срок службы корпуса – более 50 лет;
  • Высокая степень очистки от нефтепродуктов и взвешенных веществ гарантируется экспертными заключениями;
  • Удобство замены расходных материалов - модули располагаются в съемных кассетах и легко извлекаются вручную, большие диаметры технических колодцев, через которые удобно доставать модули на поверхность;
  • Для откачки загрязнений предусмотрены разгрузочные трубопроводы;
  • Для спуска в емкость предусмотрены прочные лестницы из н/ж стали;
  • Возможность установки дополнительных опций;
  • Возможность изготовления «под проект».

Рекомендации по подбору

Основными параметрами подбора оборудования являются расход стока и концентрации загрязняющих его веществ. По этим параметрам можно произвести предварительный подбор оборудования. Для более детального подбора оборудования необходимо заполнить опросный лист.

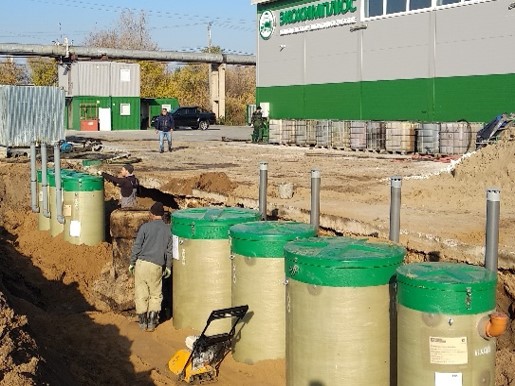

Рекомендации по монтажу

  • Монтаж оборудования должен производится на железобетонное основание, на ложемент высотой не менее 0,175 от диаметра оборудования;
  • При установке сооружений на основание проверить вертикальность / горизонтальность;
  • При высоком уровне грунтовых вод корпус крепить к ж/б плите с помощью металлических стяжных ремней;
  • Обратную засыпку проводить послойно (200-300мм) с уплотнением трамбовками или проливом водой;
  • Во время обратной засыпки пескоуловитель заполнять водой для компенсации нагрузок на стенки корпуса;
  • При монтаже под проезжую часть, над оборудованием необходимо устанавливать разгрузочную ж/б плиту.

Сервис

Мы предлагаем комплексные решения полного цикла водоотведения «от сбора до выпуска». Так же мы предоставляем услуги по проектированию, шеф-монтажным и пусконаладочным работам.

Каталог "Очистные сооружения поверхностного стока"pdf
Буклет "Комплексный подход к решению задачи поверхностного водоотвода"pdf

Опросный лист - Комплекс (ЛОС)doc
Опросный лист - Комбинированный песко-нефтеуловитель ACO KPNdoc

Технический паспорт на изделие"Комбинированный песко-нефтеуловитель KPN"pdf

Инструкция по монтажу горизонтальный корпусpdf
