Система ACO StormBrixx в составе концепции «Город-губка»


Решения ACO для концепции "города-губки"

Учёные со всего мира заявляют о глобальном потеплении. Повышение температуры воздуха среди прочего приводит к росту общей влажности воздуха: теплый воздух в слоях атмосферы удерживает больше влаги, что, в свою очередь, приводит к увеличению общего количества и интенсивности осадков.

При сверхнормативных ливнях, которые в связи с изменениями климата вероятно будут случаться все чаще, существующая традиционная «серая» инфраструктура (сети ливневой канализации) не будет справляться, и продолжат происходить подтопления водосборных территорий. Для решения данной проблемы требуется применение новых подходов в проектировании, одним из которых может стать создание «сине-зеленой» инфраструктуры, дополняющей «серую».

Концепция «Город-губка» является одним из главных трендов в урбанистике последних 10 лет. Она предполагает сокращение объема поверхностного стока, поступающего в канализационные сети за счет следующих аспектов:

  • перехода к возврату выпавших осадков в природную среду в местах их выпадения, благодаря проницаемым покрытиям дорог и тротуаров, озеленённым кровлям, биоплато и дождевым садам;
  • снижения нагрузки на существующие сети, благодаря устройству буферных резервуаров для регулирования стока при высокоинтенсивных дождях в составе «сине-зеленой» инфраструктуры или локально в составе «серой» инфраструктуры.

Рассмотрим на примере:

Проблема


«серая» инфраструктура не справляется с высокоинтенсивным дождем.

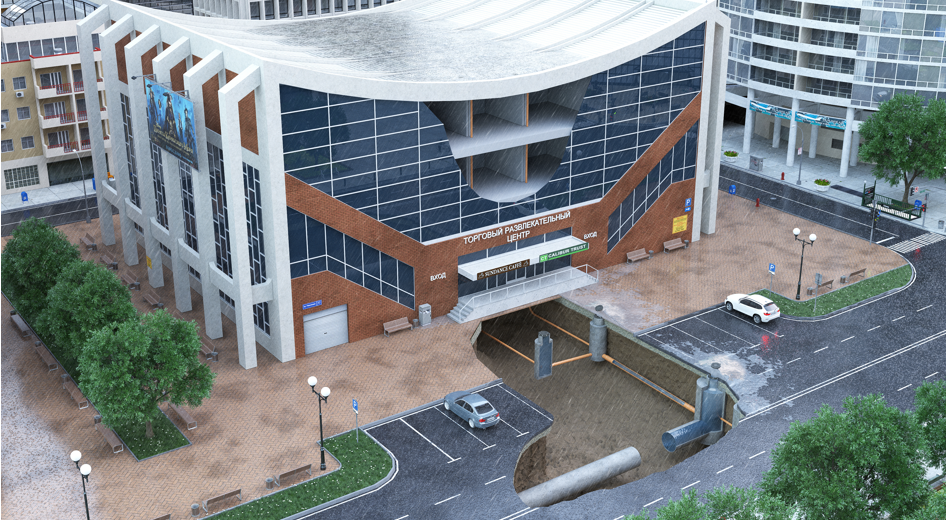

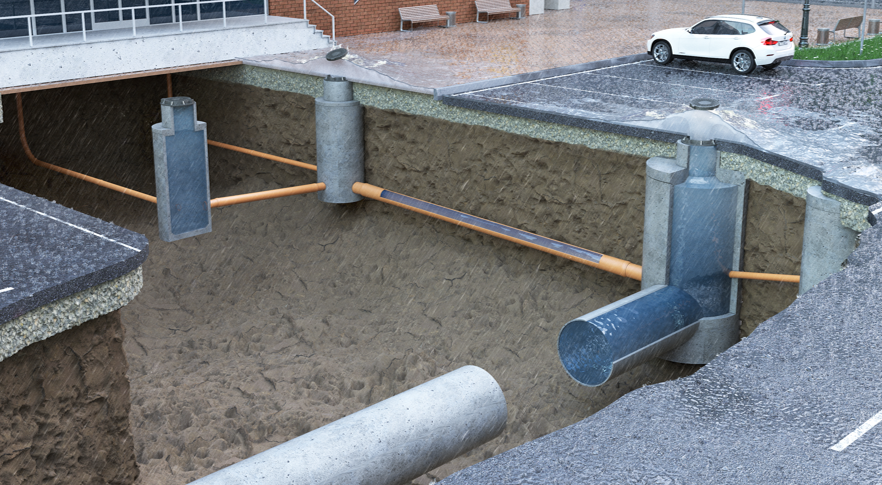

Например, сток с кровли попадает в переполненный коллектор, вода затапливает дороги и тротуары:

Затопление улиц также возможно в местах примыкания внутриквартальных трубопроводов ливневой канализации к магистральным коллекторам.

Решение 1

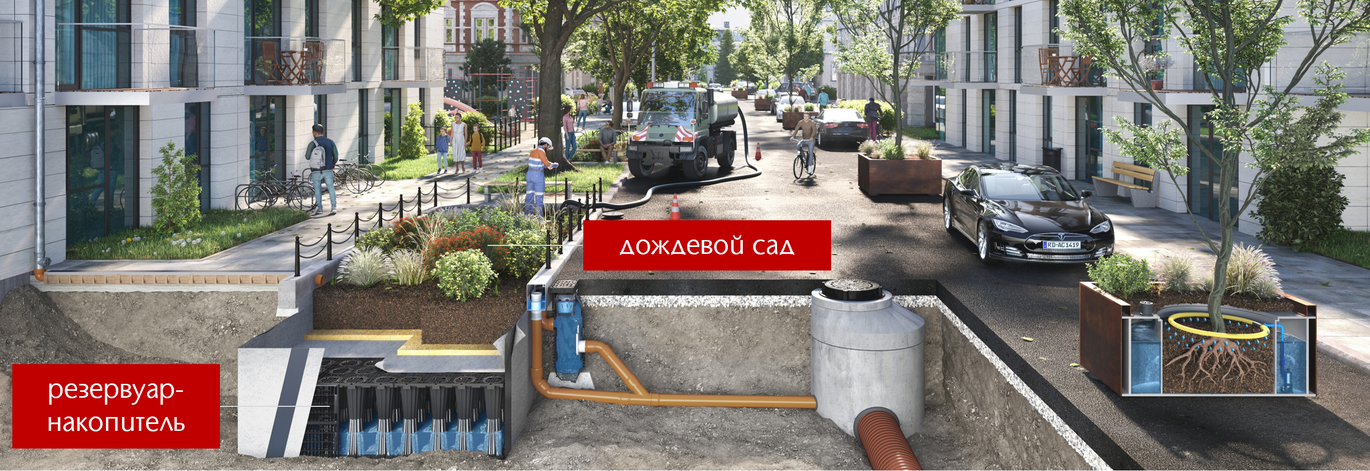

создание «сине-зеленой» инфраструктуры для перехвата поверхностного стока в непосредственной близости от места сбора. Центральным звеном «сине-зеленой» инфраструктуры являются дождевые сады.

Дождевой сад – это фитоочистное сооружение: поверхностный сток проходит очистку с помощью специально подобранных растений и состава почвенного субстрата.

Дождевые сады располагаются ниже уровня дороги – создаются своеобразные «чаши», способные принять определенный объем поверхностного стока и временно саккумулировать его в качестве буферного накопителя.

Рассмотрим несколько концептов организации «сине-зелёной» инфраструктуры, предлагаемых компанией АКО. В них учтено, что в зимнее время дороги обрабатываются антигололедными агентами и/или посыпаются песком: предусмотрены отдельно летний и зимний режимы работы.

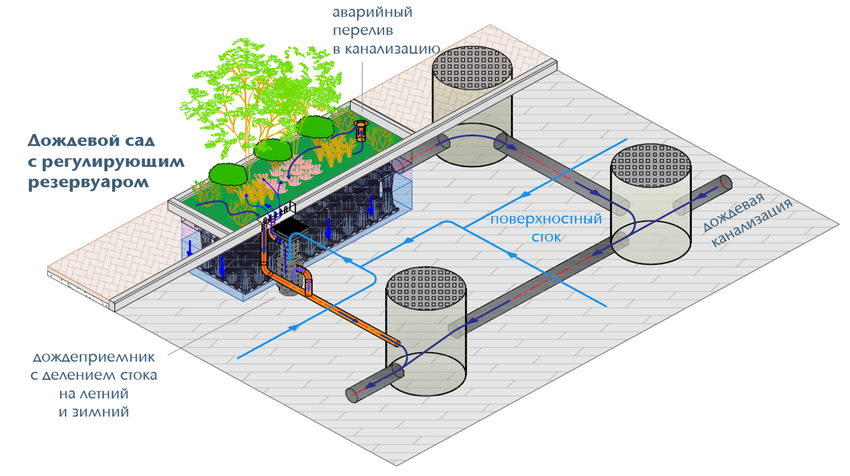

1. Дождевой сад с регулирующим резервуаром на сети: совмещение «серой» и «зеленой» инфраструктуры

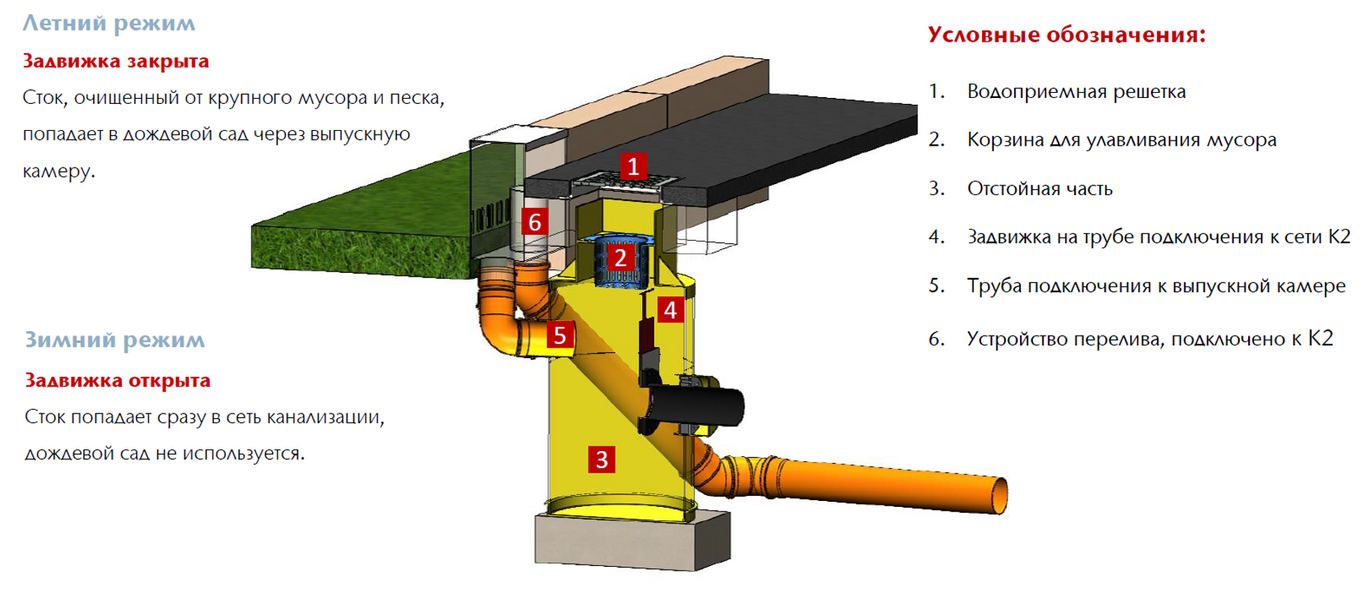

Предварительная очистка поверхностного стока, собранного с дороги или тротуара, от крупного мусора и песка происходит в модифицированном дождеприемнике (см. конструкцию дождеприемника ниже). Благодаря его конструкции, возможно переключение направления сточных вод:

  • летом - в дождевой сад,
  • зимой - напрямую в централизованную канализацию.

Через распределительную вставку 4 (см. ниже) сток попадает в дождевой сад, где происходит его биохимическая очистка, благодаря жизнедеятельности растений и фильтрации через специально подобранный почвенный субстрат. Очищенная вода попадает в модульный резервуар ACO StormBrixx с герметичным дном и стенками (обернуты слоем водонепроницаемой геомембраны) и водопроницаемой верхней гранью (проложен только слой геотекстиля).

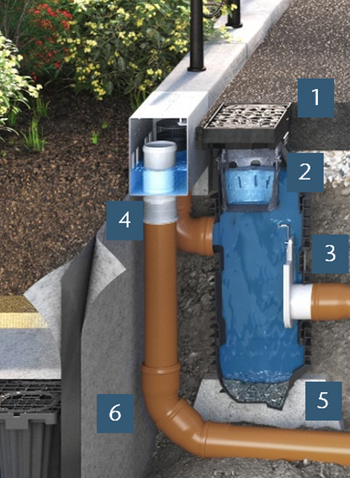

Дождеприемник, специально разработанный компанией АКО

в сотрудничестве с ландшафтными архитекторами:

  1. водоприемная решетка;
  2. сороулавливающая корзина;
  3. заслонка, открытие и закрытие которой определяет зимний или летний режим работы;
  4. распределительная вставка для бордюрного камня;
  5. отстойная часть дождеприёмника;
  6. переливной патрубок.

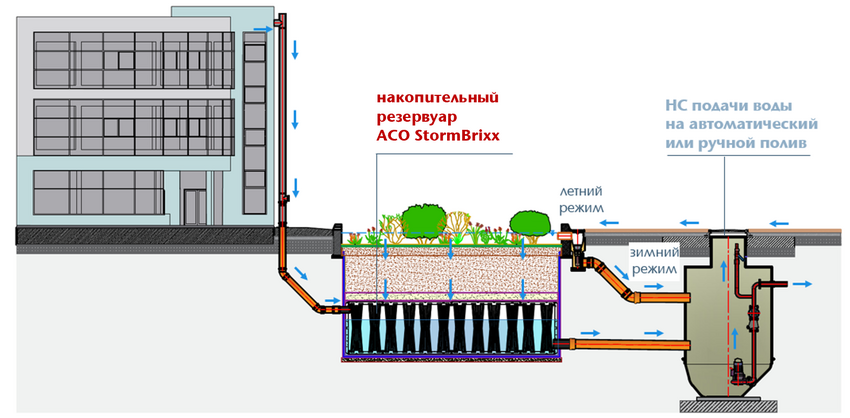

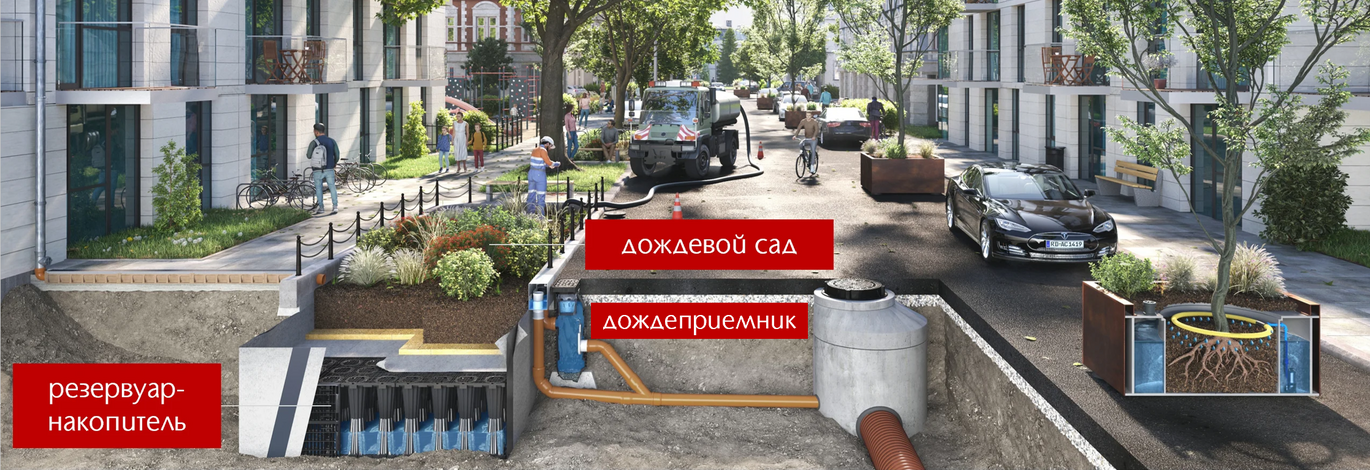

2. Дождевой сад с накоплением воды для полива территорий

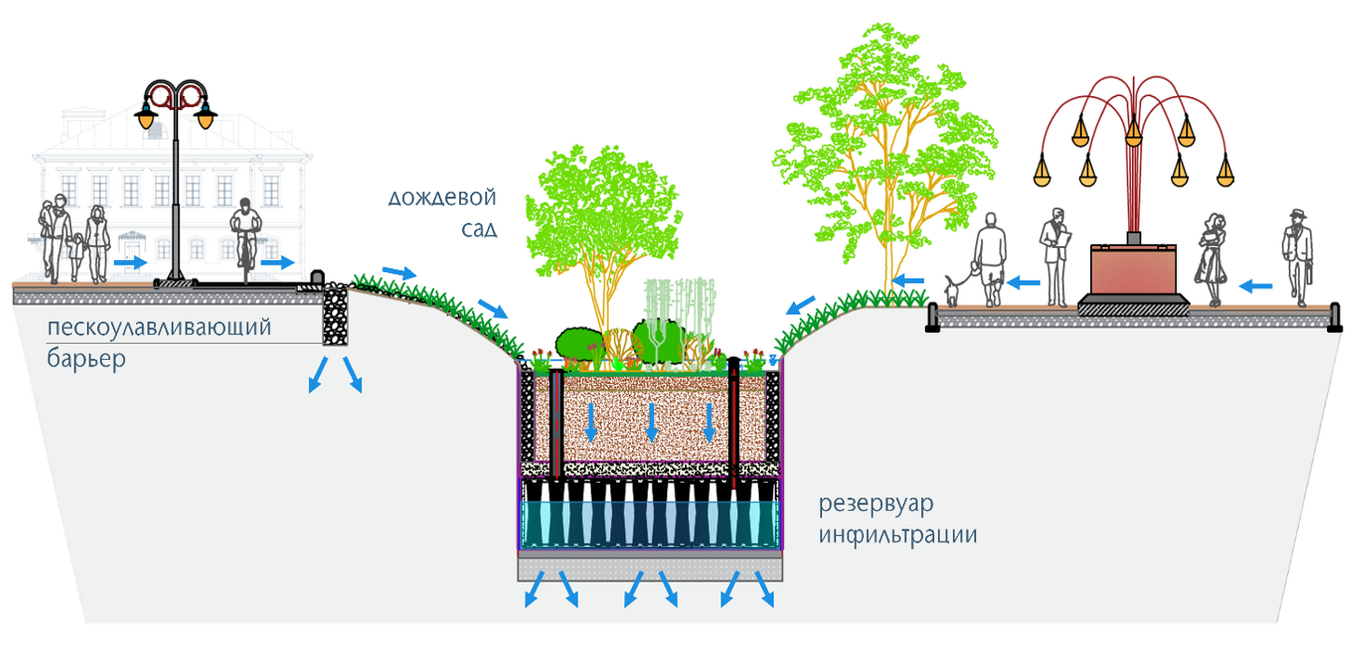

3. Дождевой сад с резервуаром инфильтрации воды в грунт

Решение 2


дополнение «серой» инфраструктуры буферными модульными быстровозводимыми резервуарами

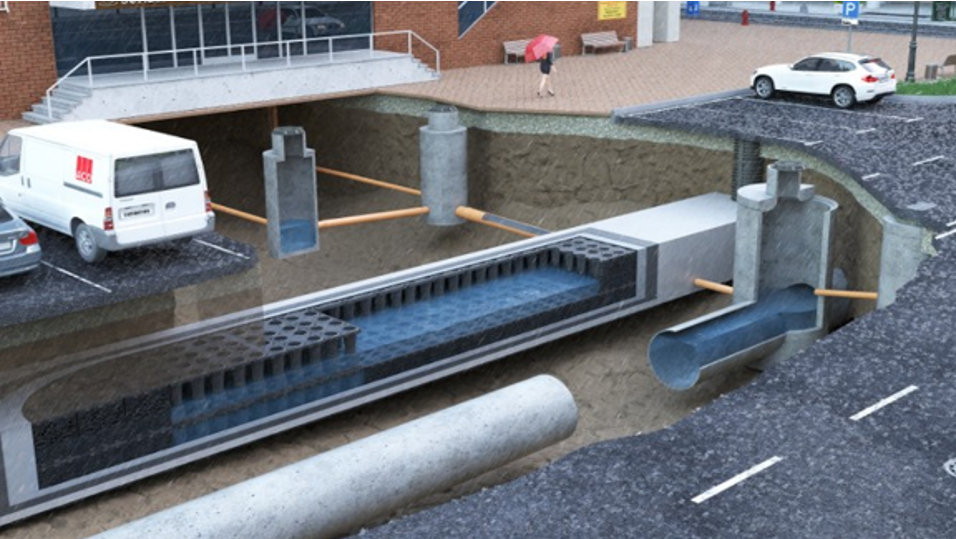

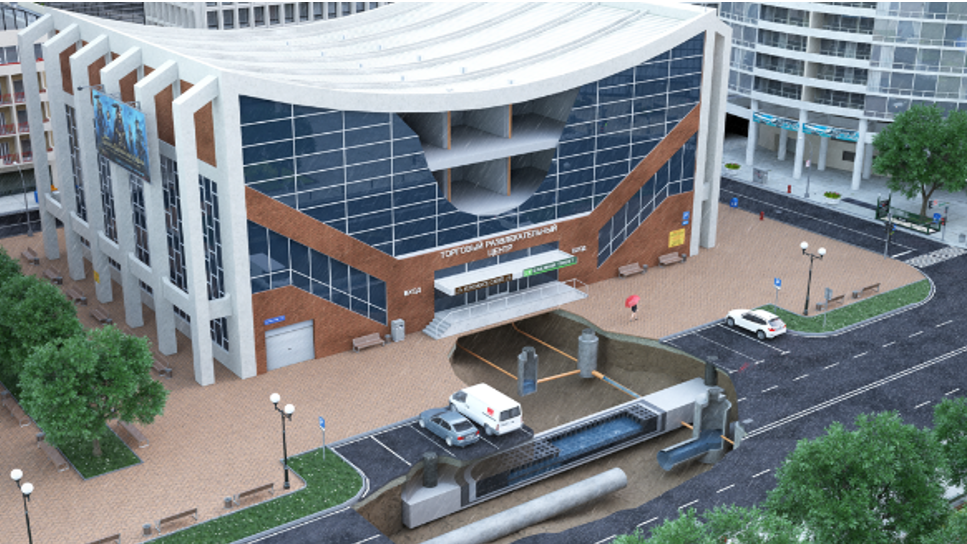

Для районов с плотной застройкой, не располагающих местом для создания дождевых садов, предлагается дополнять «серую» инфраструктуру буферными резервуарами ACO StormBrixx для снижения нагрузки на сети ливневой канализации. Резервуары смогут аккумулировать в себе сток из закрытой сети, пока магистральный коллектор переполнен. По мере опорожнения коллектора вода из резервуара будет уходить в сеть. Подтопления территории происходить не будет.

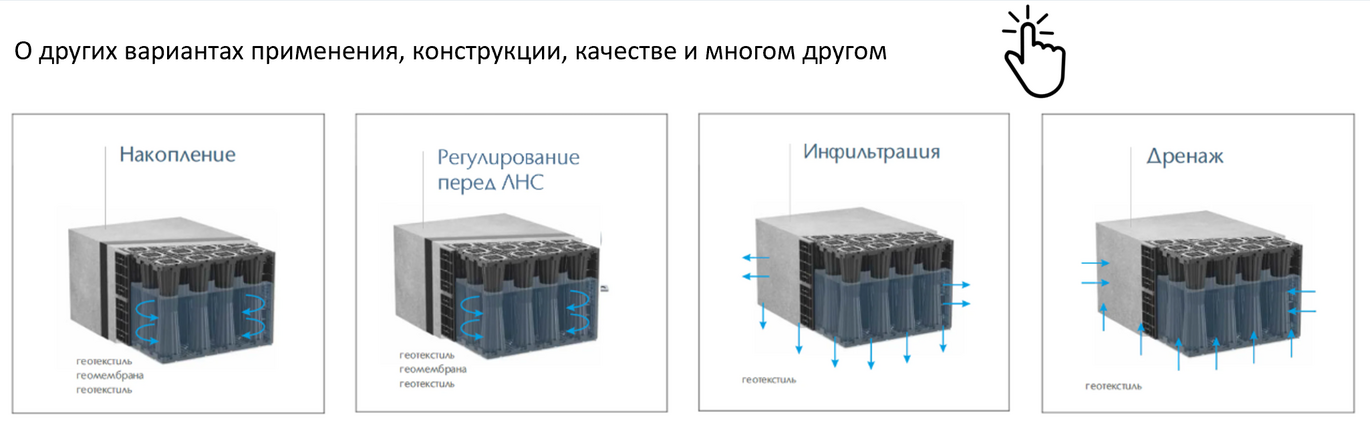

Резервуары ACO StormBrixx имеют модульную конструкцию, которая позволяет вписать их в ограниченную площадку на объекте, а также выдерживают высокие нагрузки, что позволяет размещать их под парковочными зонами. Данные решения активно применяются в других странах.

Важные функции «Городов-губок»!

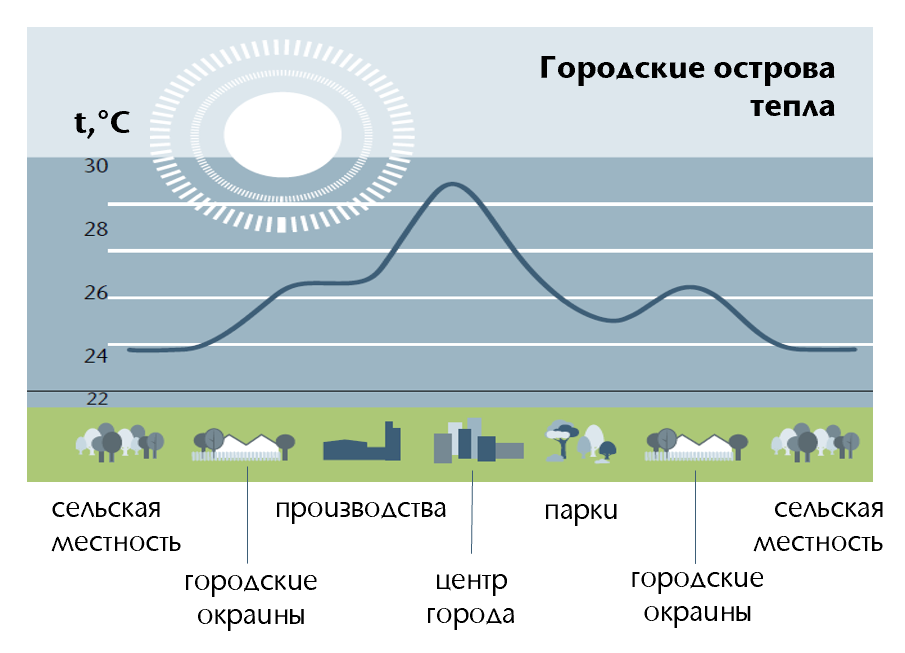

Исследования показывают, что температура воздуха в центральных частях городов существенно выше, чем в сельской местности или парковых зонах. Это свидетельствует о том, что зеленые насаждения менее подвержены нагреванию, чем здания и твердые покрытия дорог.

Создание «сине-зеленой» инфраструктуры в долгосрочной перспективе выполнит сразу несколько важных функций:

  • фильтрация воздуха: снизит пылеперенос и количество пыли, будет способствовать поглощению углекислого газа и выделению кислорода;
  • охлаждение воздуха: обеспечит тень (создаст комфорт жителей), будет способствовать снижению теплового загрязнения города, снижению энергопотребления, и как следствие снижению количества осадков!
