Сбор воды на стилобатах


Выбор системы водоотвода напрямую зависит от конструктивного решения стилобата, его площади и решения по ландшафтному дизайну площадки. Модульная система ACO позволяет создать индивидуальное решение для любого «пирога» покрытия стилобата и обеспечивает герметичный проход выпускных патрубков системы через мембраны гидро- и пароизоляции и элементы конструктива здания. Данный раздел содержит информацию о точечном типе водоотвода. В случае устройства линейного водоотвода верхняя часть системы выполняется из каналов.Трубы, отводящие воду из линий каналов, подключаются к выпускным элементам из чугуна, представленным в этом разделе.

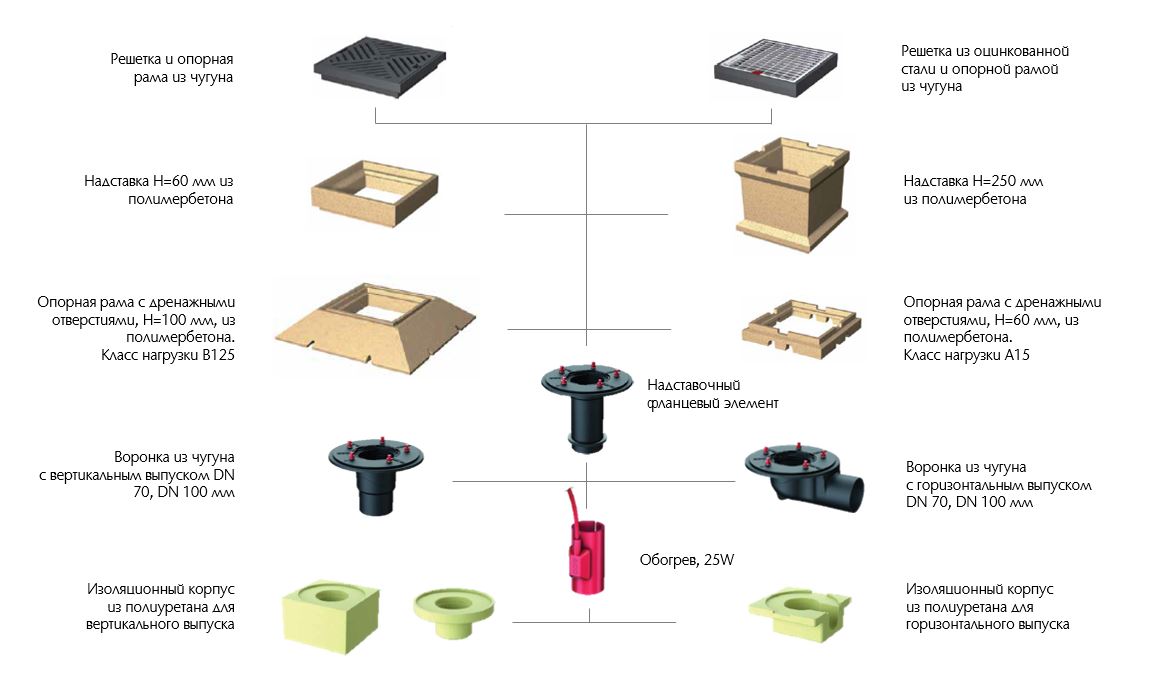

  • Водосборные решетки из чугуна или оцинкованной стали с безболтовым креплением, класс нагрузки до B125;

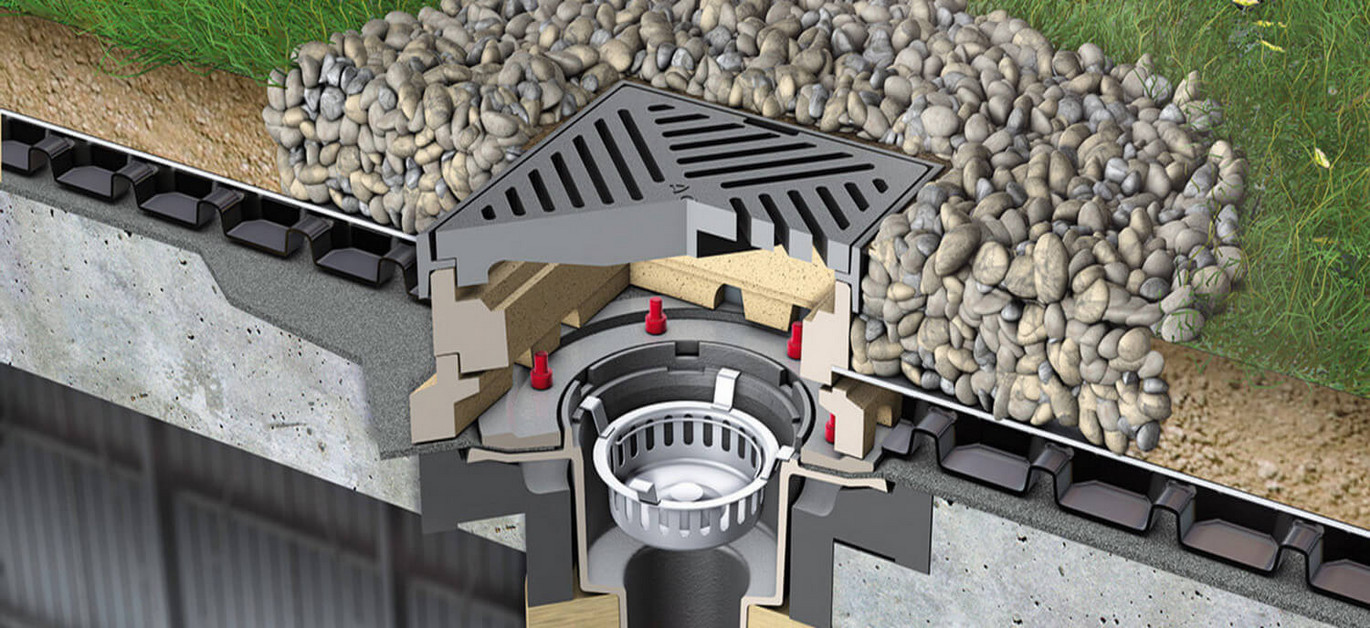

  • Надставочные элементы из полимербетона с дренажными отверстиями для сбора воды с гидроизоляции;

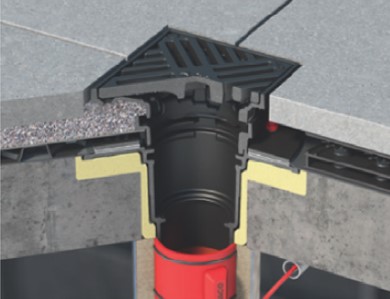

  • Выпускные элементы из чугуна с зажимными фланцами и отверстиями для отвода влаги с слоя гидро- или пароизоляции;
  • Для предотвращения конденсации влаги возможен обогрев и теплоизоляция прохода выпускных элементов через плиту перекрытия.

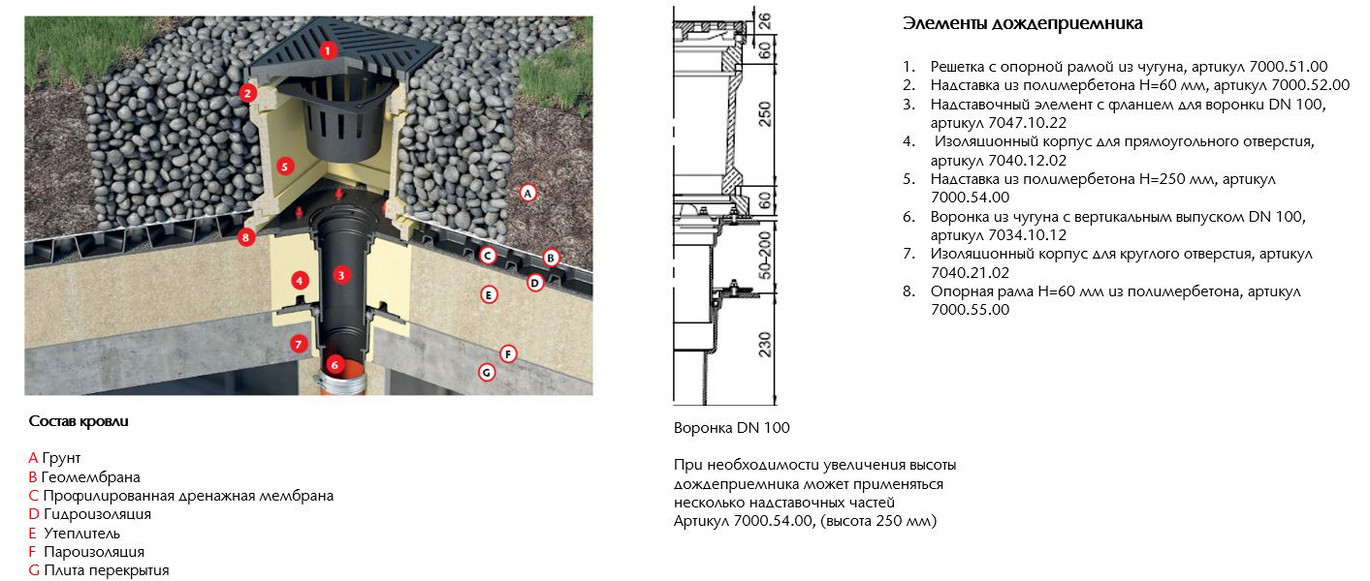

Для стилобатов с интенсивным озеленением

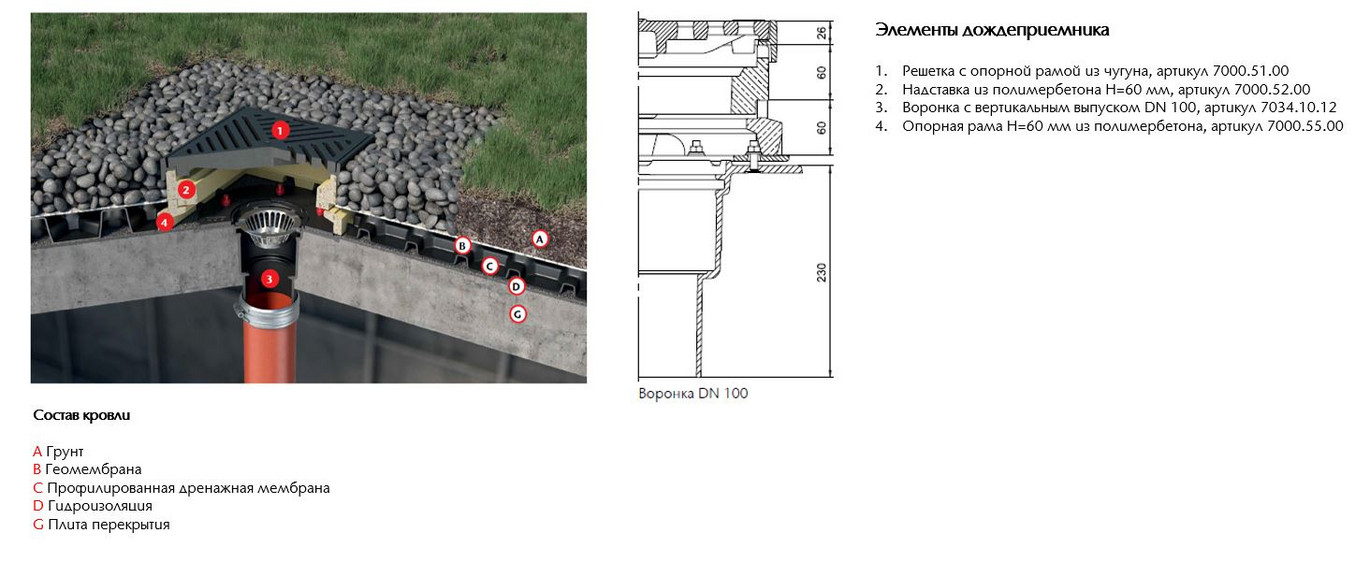

Для стилобатов с экстенсивным озеленением

Все необходимые элементы подбираются в зависимости от «пирога» покрытия стилобата. Более подробную информацию для составления спецификации вы можете найти в каталоге.

Каталог «Водоотвод со стилобатов и эксплуатируемых кровель»

pdf

Каталог «Профессиональные системы водоотведения»pdf

Чертежи в процессе подготовки. Совсем скоро чертежи будут доступны к загрузке.
