Пескоуловители ACO OTB


Особенности

  • Двухступенчатая очистка: задержание мусора и отстаивание в свободном объеме первой камеры, седиментация на тонкослойных модулях во второй камере установки;
  • Применение тонкослойных модулей интенсифицирует скорость осаждения, что позволяет сократить рабочий объем пескоуловителя;
  • Не требует применения реагентов и расходных материалов;
  • Не требуется подключение электроэнергии.

Полный список файлов доступен в подразделе "Загрузки". Если Вам необходима дополнительная информация, отправьте запрос на почту info@acogroup.ru

Пескоуловитель предназначен для очистки поверхностного стока с территорий, на которых существует угроза загрязнения взвешенными веществами и нефтепродуктами, таких как:

  • АЗС,
  • автомойки,
  • автомастерские,
  • автостоянки,
  • промышленные предприятия, нефтебазы и пр.

Оборудование может применяться как отдельно, так и в составе комплекса очистных сооружений.

Принцип работы

Принцип действия пескоуловителя заключается в гравитационной седиментации частиц большой плотности. Очистка стока происходит в несколько стадий. На первой стадии задерживается крупный плавающий мусор на сороудерживающей сетке. На второй стадии происходит очистка на тонкослойных модулях. Благодаря наличию в толще воды большого количества наклонных пластин, соударение частиц взвешенных веществ с поверхностью происходит гораздо быстрее и эффективнее, чем при осаждении в свободном объеме жидкости.
Со временем накопившийся осадок под действием силы тяжести сползает по наклонным плоскостям модуля на дно пескоуловителя. Откуда может быть откачан с помощью разгрузочной трубы. Вода, прошедшая через тонкослойные модули, поднимается до уровня отводящего патрубка и направляется на дальнейшую очистку или в сеть канализации. Движение воды – самотечное, происходит за счет разности уровней воды на входе и выходе в пескоуловитель.

Габаритные размеры и эффективность очистки вы можете найти в каталоге.

Дополнительные возможности

  • Изготовление корпуса в наземном исполнении с защитой от УФ-излучения;

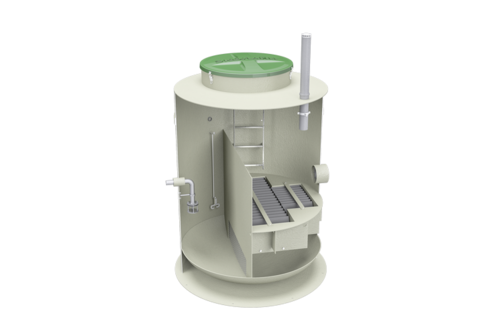

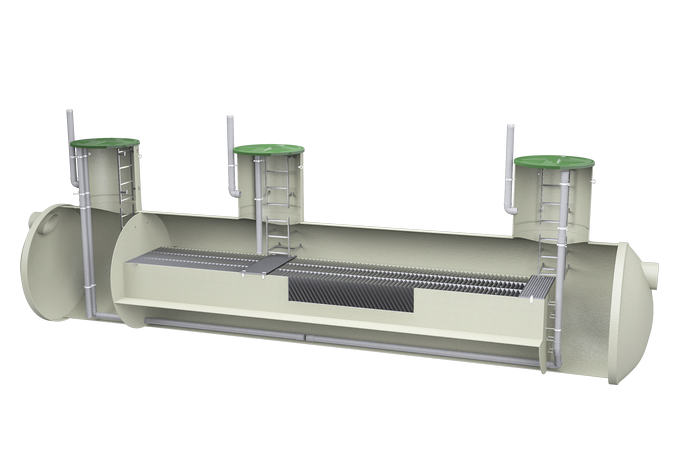

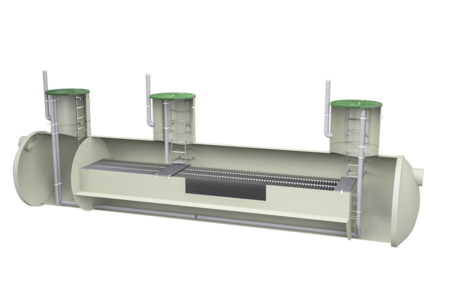

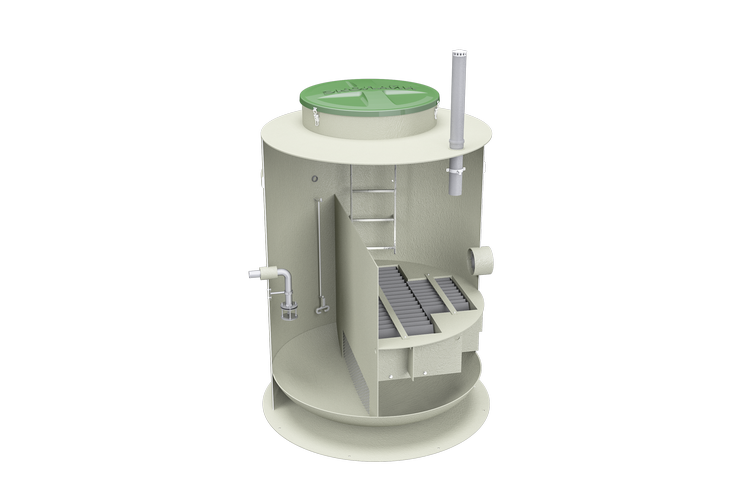

  • Изготовление в вертикальном или горизонтальном корпусе;
  • Усиленное исполнение для расположения под проезжей частью (чугунный люк в комплекте);
  • Сейсмостойкое исполнение.

Возможна комплектация:

  • Гасителем напора на подводящем патрубке внутри емкости;
  • Датчиками уровня осадка, нефтепродуктов, датчиком переполнения с сигнализирующей панелью;
  • Площадками обслуживания;
  • Металлическими стяжными ремнями для крепления корпуса к плите основания.

Преимущества

  • Для предотвращения засорения крупным плавающим мусором перед модулями устанавливается сороудерживающая сетка;
  • Высокая степень очистки по взвешенным веществам и нефтепродуктам гарантируется экспертными заключениями;
  • Применение тонкослойных модулей дает большую степень очистки и меньшие габариты сооружения в сравнении с классическим отстойником;
  • Удобство проведения регламентных работ достигается за счет технических колодцев большого диаметра и того, что модули могут быть легко извлечены из тела емкости;
  • Для откачки загрязнений предусматриваются разгрузочные трубопроводы;
  • Для спуска в емкость предусматриваются прочные лестницы из н/ж стали;
  • Возможность установки дополнительных опций;
  • Возможность изготовления «под проект»;
  • Применение в изготовлении качественных, прочных и долговечных материалов, устойчивых к коррозии;
  • Срок службы корпуса – более 50 лет.

Рекомендации по монтажу

  • Монтаж оборудования должен производиться на железобетонное основание, параметры которого определяются проектом;
  • Для горизонтального корпуса дополнительно необходим ложемент высотой не менее 0,175 от диаметра оборудования;
  • При установке сооружений на основание проверить вертикальность / горизонтальность;
  • При высоком уровне грунтовых вод горизонтальный корпус крепить к ж/б плите с помощью металлических стяжных ремней;
  • Обратную засыпку проводить послойно (200-300мм) с уплотнением трамбовками или проливом водой;
  • Во время обратной засыпки пескоуловитель заполнять водой для компенсации нагрузок на стенки корпуса;
  • При монтаже под проезжую часть, над оборудованием необходимо устанавливать разгрузочную ж/б плиту.

Каталог "Очистные сооружения поверхностного стока"pdf
Буклет "Комплексный подход к решению задачи поверхностного водоотвода"pdf

Опросный лист - Комплекс (ЛОС)doc
Опросный лист - Пескоуловитель OTBdoc

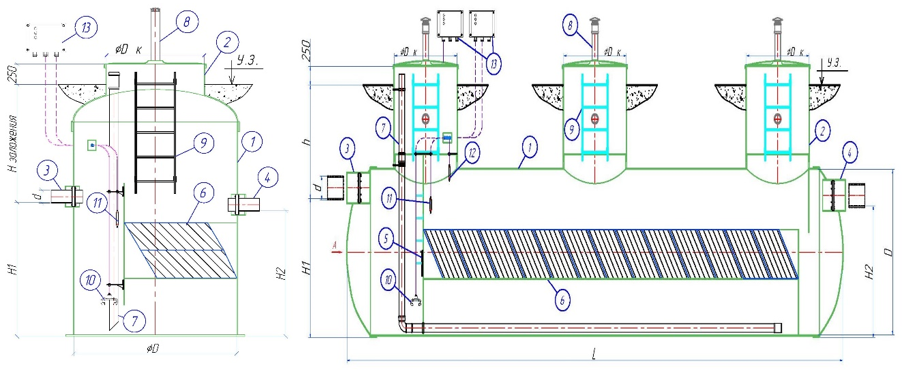

Общий чертеж "Пескоуловитель OTB вертикальный"pdf
Общий чертеж "Пескоуловитель OTB горизонтальный"pdf
Общий чертеж "Пескоуловитель OTB горизонтальный для размещения под проезжей частью"pdf
Технический паспорт изделия "Пескоуловитель OTB вертикальный"pdf
Технический паспорт изделия "Пескоуловитель OTB горизонтальный"pdf
Техническое описание "Пескоуловитель OTB вертикальный"pdf
Техническое описание "Пескоуловитель OTB горизонтальный"pdf

Инструкция по монтажу горизонтальный корпусpdf
Инструкция по монтажу вертикальный корпусpdf

Сертификат качестваpdf
Экспертное заключениеpdf
