Сепаратор центробежный гравитационный ACO CGS


Особенности

  • Конструкция установки позволяет увеличить время пребывания стока в ней для максимального выделения загрязнений на данном этапе очистки;
  • Не требуется применение реагентов и расходных материалов;
  • Не требуется подключение электроэнергии;
  • Не имеет движущихся частей;
  • Большая производительность – до 710 л/с;
  • Выполнен из качественных, прочных и долговечных материалов, устойчивых к коррозии;
  • Срок службы – более 50 лет.

Полный список файлов доступен в подразделе "Загрузки". Если Вам необходима дополнительная информация, отправьте запрос на почту info@acogroup.ru

Центробежный гравитационный сепаратор CGS является ступенью предварительной грубой очистки стока. В основном применяется в накопительных системах очистки перед аккумулирующими резервуарами. Также установка CGS может являться самостоятельным сооружением и служить для задержания грубых механических примесей преимущественно минерального происхождения, плавающего мусора, а также неэмульгированных нефтепродуктов.

Принцип работы

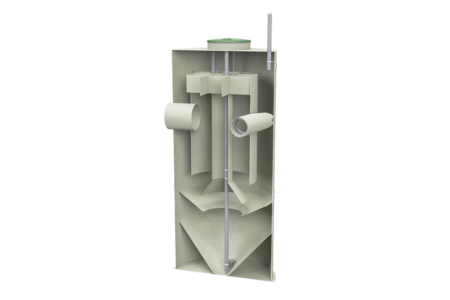

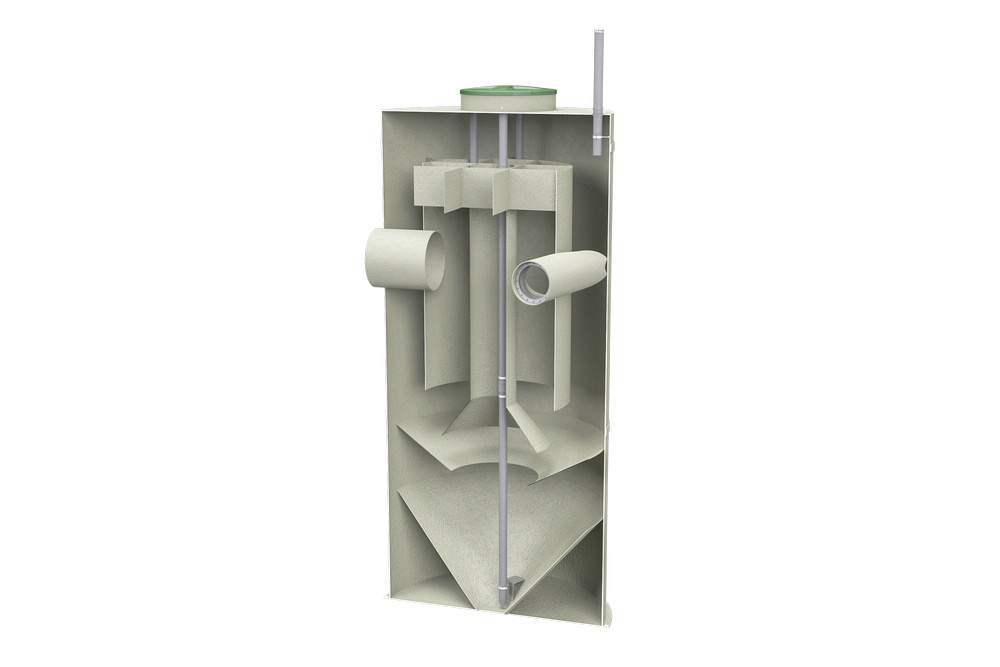

Конструктивно центробежный сепаратор выполнен в виде вертикального цилиндра, полость которого оборудована конусообразными вставками и сепарационным блоком. Для создания закручивающегося потока, входной патрубок примыкает к корпусу сепаратора по касательной.

Сток проходит по спирали во внешнем кольце между сепарационным блоком и стенкой корпуса сепаратора. Нефтепродукты и крупный плавающий мусор поднимаются на поверхность, образуя на зеркале воды нефтяную пленку с плавающим мусором, которые легко удаляются при очистке. Остальная часть водного потока, вращаясь, продолжает движение по спирали. Под действием центробежных сил происходит отделение твердых частиц и песка, которые, соударяясь с внутренней стенкой сепаратора сползают, вниз и оседают в нижней части корпуса установки.

Габаритные размеры и эффективность очистки вы можете найти в каталоге.

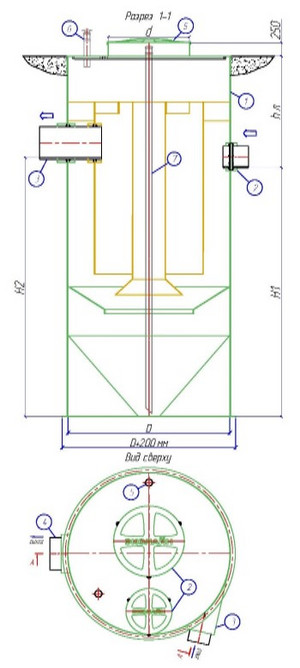

Конструкция

  1. корпус
  2. подводящий патрубок
  3. отводящий патрубок
  4. технический колодец
  5. вентиляционный патрубок
  6. стояк для откачки осадка

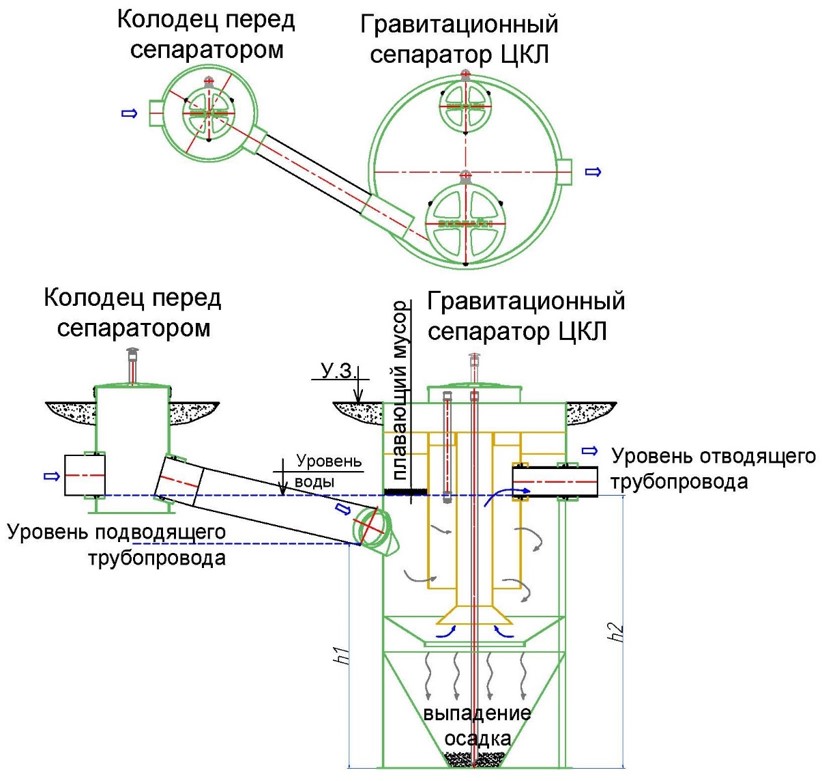

Для создания закручивающегося потока при подаче стока лоток выходного патрубка колодца перед ЦКЛ должен располагаться на отметке не менее отметки отводящего патрубка сепаратора.

Дополнительные возможности

  • Дополнительно может комплектоваться устройствами для сигнализации предельных уровней загрязнений.
  • Может изготавливаться в усиленном исполнении для расположения под проезжей частью с чугунным люком, а так же в сейсмостойком исполнении.
  • Для крепления к фундаментной плите комплектуется анкерными болтами.
  • Для откачки осадка комплектуется стояком откачки либо комплектом насосного оборудования. Работа насоса может осуществляться как в ручном, так и в автоматическом режиме.

Преимущества

  • Применение сепаратора позволяет снизить нагрузку с сооружений глубокой очистки и продлить срок их межрегламентных работ.
  • Использование перед аккумулирующими резервуарами позволяет осуществлять удобное извлечение песка в отстойной части сепаратора и тем самым сократить трудоемкость обслуживания резервуаров.
  • Применение сепараторов позволяет выполнить пункты 10.3.2 и 10.3.3 «Рекомендации по расчету систем сбора, отведения и очистки поверхностного стока с селитебных территорий, площадок предприятий и определению условий выпуска его в водные объекты» ОАО «НИИ ВОДГЕО»
  • Сепараторы изготавливаются из высококачественных, прочных и долговечных материалов, устойчивых к коррозии.
  • Удобство проведения регламентных работ достигается за счет технических люков большого диаметра.
  • Для откачки загрязнений предусматриваются разгрузочные трубопроводы либо насосное оборудование.
  • Возможность установки дополнительных опций.
  • Возможность изготовления «под проект».

Рекомендации по монтажу

  • Монтаж оборудования должен производиться на железобетонное основание, параметры которого определяются проектом.
  • При установке сооружений на основание проверить вертикальность / горизонтальность.
  • Обратную засыпку проводить послойно (200-300мм) с уплотнением трамбовками или проливом водой.
  • Во время обратной засыпки сепаратор необходимо заполнить водой для компенсации нагрузок на стенки корпуса.
  • При монтаже под проезжую часть, над оборудованием необходимо устанавливать разгрузочную ж/б плиту.

Более подробно с монтажом данного оборудования можно ознакомиться в инструкции по монтажу.
