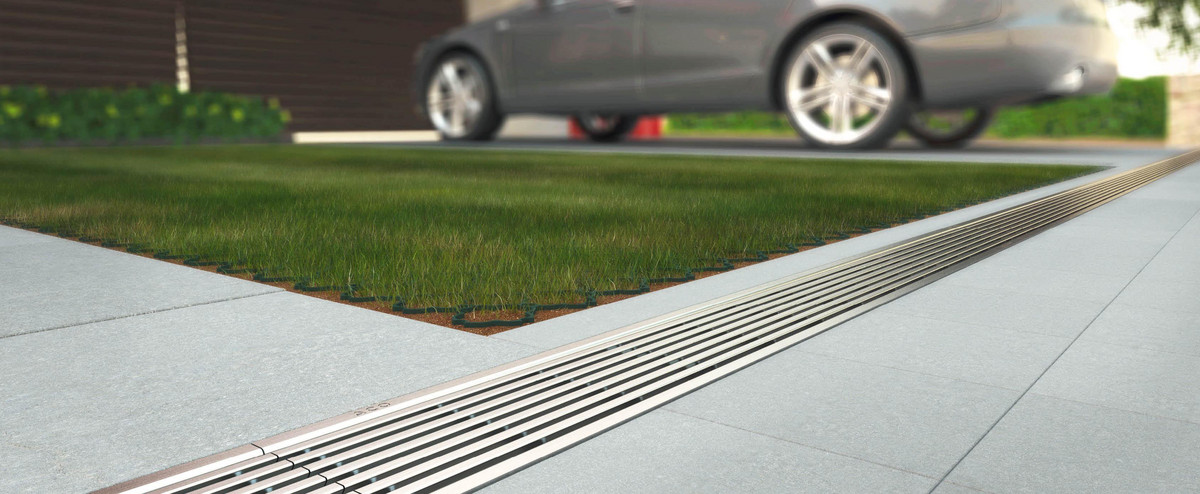

Aco Self Euroline

Водоотводные каналы из полимербетона ACO Self

ACO Self Euroline — система линейного водоотвода для территории вокруг дома с возможностью проезда легкового автомобиля. Система каналов ACO Self Euroline имеет оптимальное сочетание пропускной способности и класса нагрузки, а также привлекательный дизайн решеток. Усовершенствованная форма канала и безболтовая система крепления обеспечивают долговечность, эстетичный внешний вид и легкость в обслуживании. Система линейного водоотвода из полимербетона ACO Self Euroline идеальна для зон с высокой интенсивностью движения. Материал канала - полимербетон заслуженно является самым прочным на рынке и обладает такими техническими характеристиками, которые обеспечивают срок службы – 50 лет.

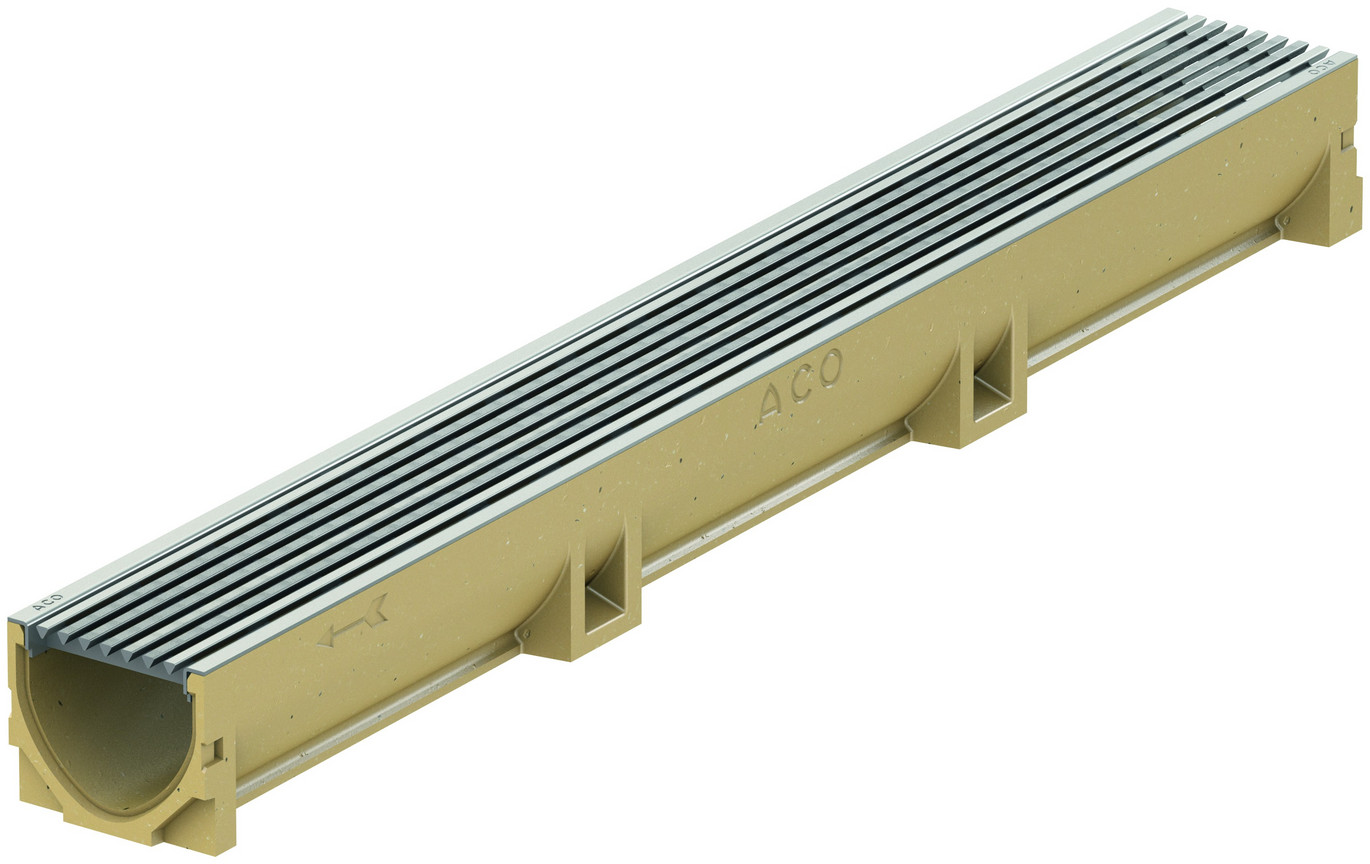

Kombination 38500 10323

Каналы ACO Self Euroline
Эффективное решение от луж

  • Материал - полимербетон
  • Для зон с нагрузкой до 12,5 тонн
  • Срок службы полимербетона - 50 лет
  • В 2,5 раза легче бетона
  • Решетки с надежным безболтовым креплением

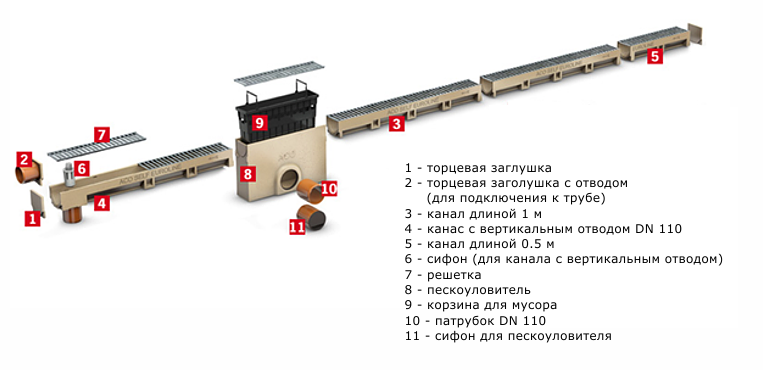

Ustroistvo251
Polimerbeton
Self Euroline

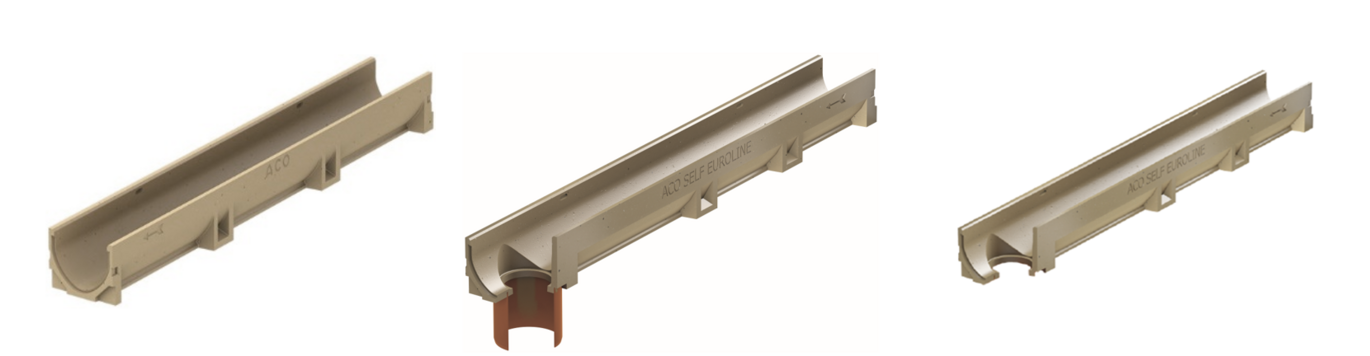

Канал прямой Канал со встроенным патрубком DN100 Канал с отформ.отверст.под выпуск DN100
h=9.7см h=9.7см h=9.7см
арт. 38500 арт.38501 арт.406545
Edge Rail Cast Iron Qflow
Edge Rail Cast Iron Qguard

Щелевые насадки из оцинкованной или нержавеющей стали

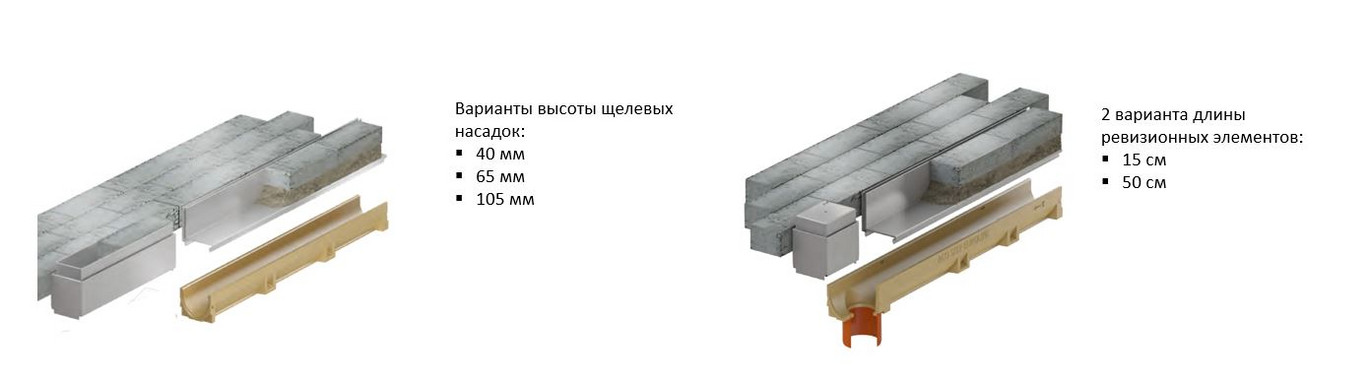

Щелевые насадки позволяют создать функциональное и эстетически привлекательное решение для водоотведения. “Невидимый” водоотвод, который полностью выполняет гидравлические функции системы с обычной решеткой. Для обслуживания каналов предусматриваются ревизионные элементы. В системе каналов ACO Euroline Euromini предусмотрено несколько вариантов высоты щелевых насадок. Высота щелевой рамы выбирается в зависимости от типа материала покрытия террасы или балкона. Щелевые насадки также представлены в системе каналов ACO Multiline.

Shchelevye

За более подробной информацией по щелевым насадкам обращайтесь в техническую службу ООО «АКО Системы водоотвода» по тел. +7 495 66 55 400 или e-mail: info@acogroup.ru

Дизайнерские решетки*

Euroline Gratings

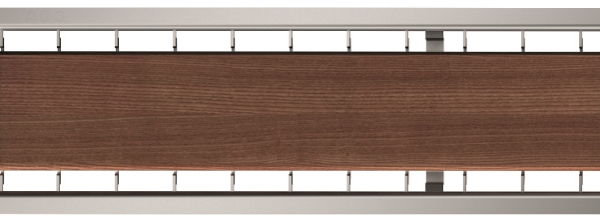

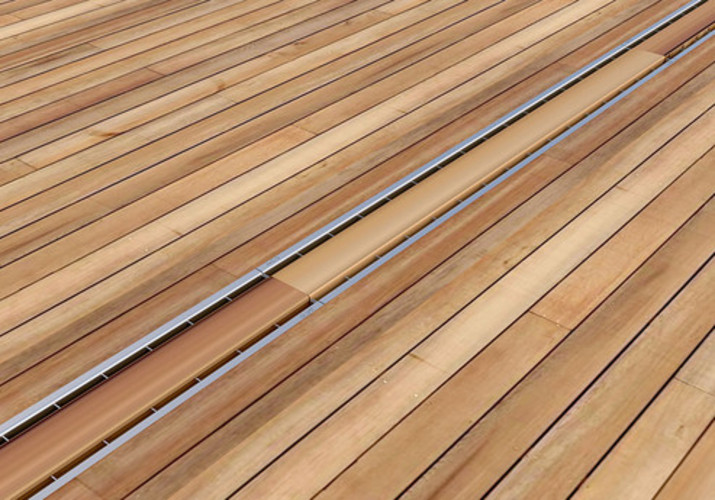

Doppelschlitzrost-holz-aco-hochbau

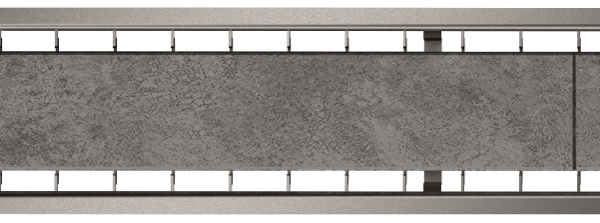

Doppelschlitzrost-fliese-2-aco-hochbau

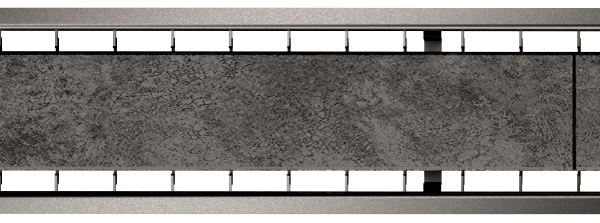

Doppelschlitzrost-fliese-aco-hochbau

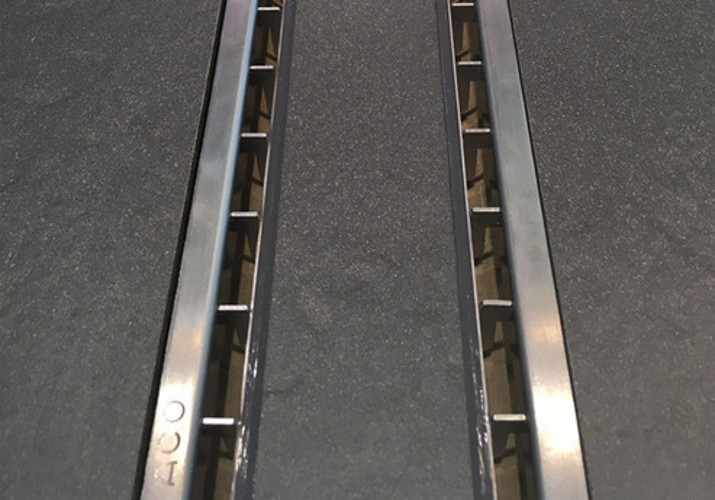

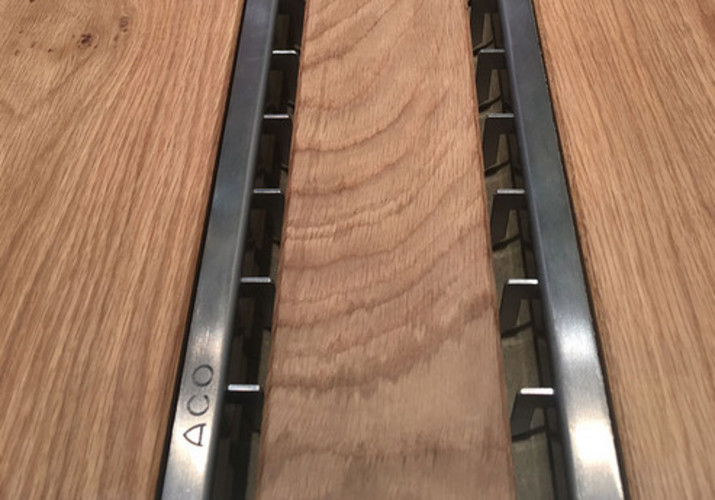

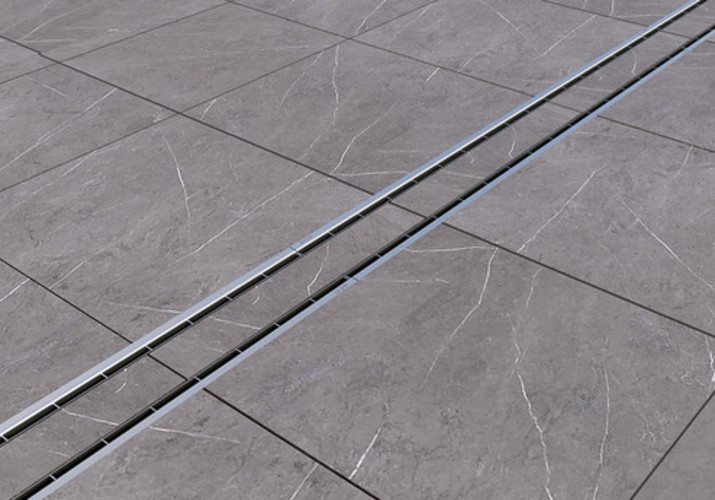

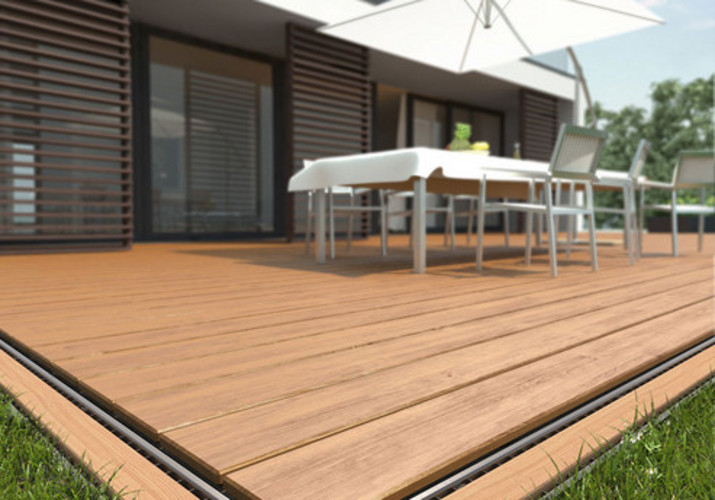

Дизайн решеток Двойная щелевая решетка под заполнение деревом Двойная щелевая решетка под заполнение плиткой Двойная щелевая решетка под заполнение камнем
Материал Нержавеющая сталь Нержавеющая сталь Нержавеющая сталь
Длина L=0.5м L=0.5м L=0.5м
Артикул 310324 310325 310327
Длина L=1м L=1м L=1м
Артикул 310314 310315 310317

* - Данные решетки применяются только с каналами ACO Euroline. Для каналов ACO Euroline Euromini эти решетки не подходят

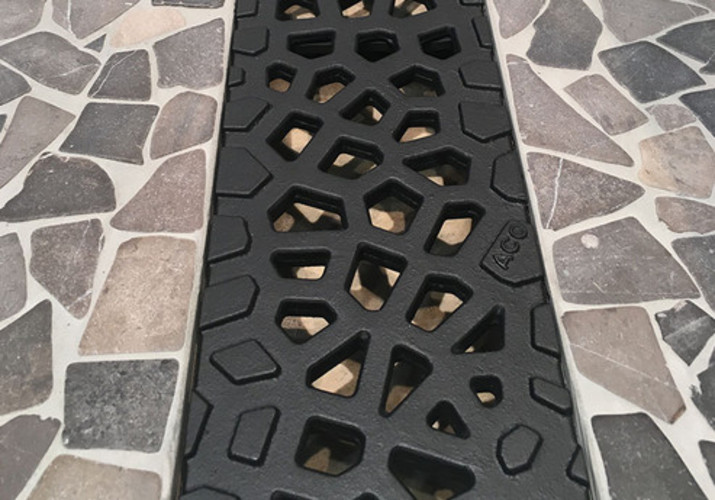

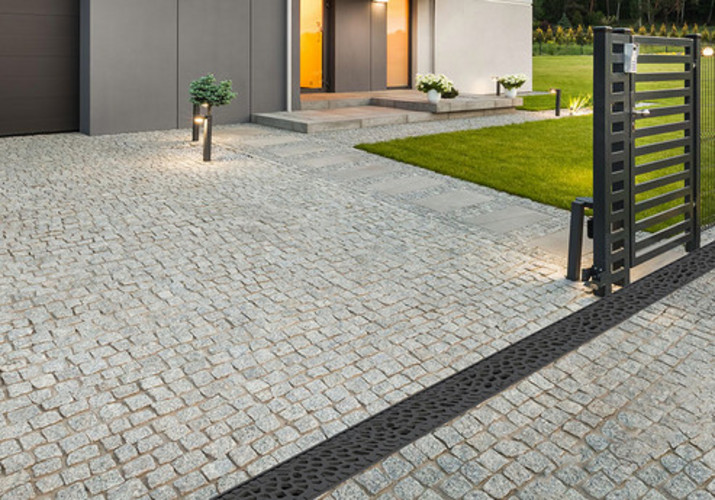

Flaechenrost-voronoi-aco-self

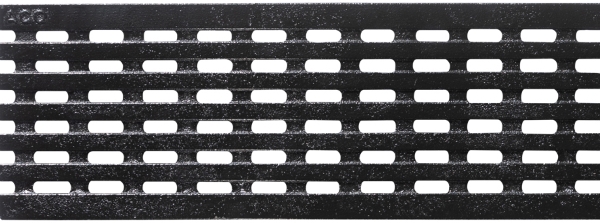

Laengsstabrost-intercept

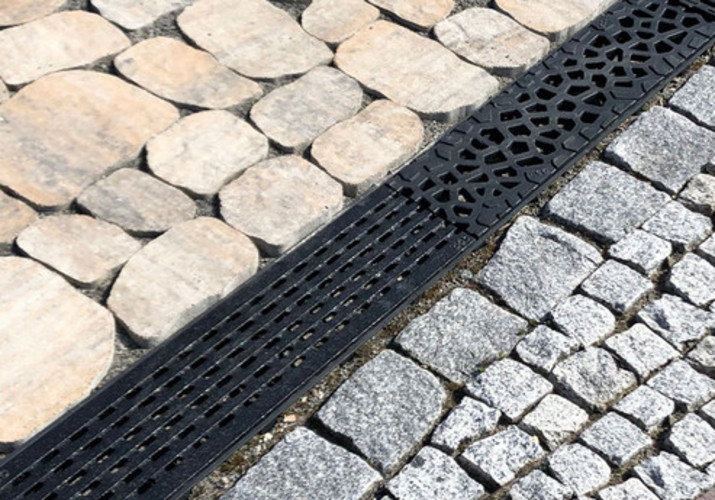

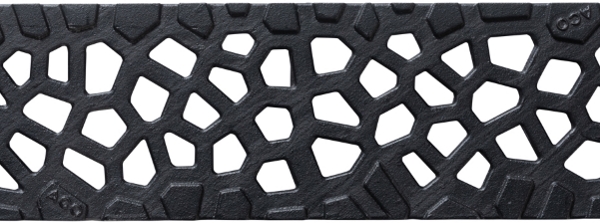

Дизайн решеток Решетка "Вороной" Продольно-поперечная решетка
Материал Чугун Чугун
Длина L=0.5м L=0.5м
Артикул 310319 310321

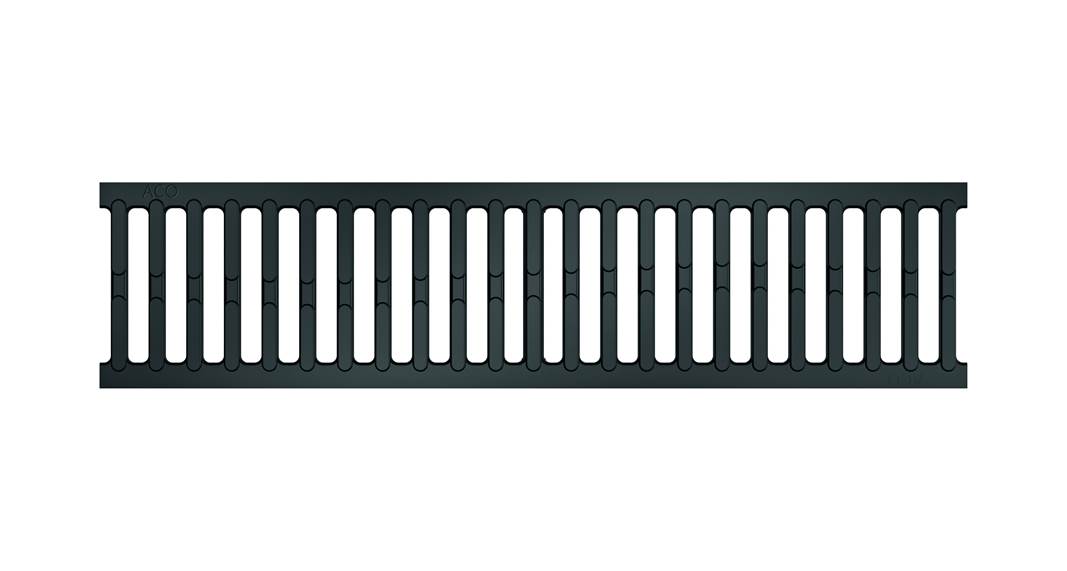

Решетка чугунная 0,5 м - арт.38512

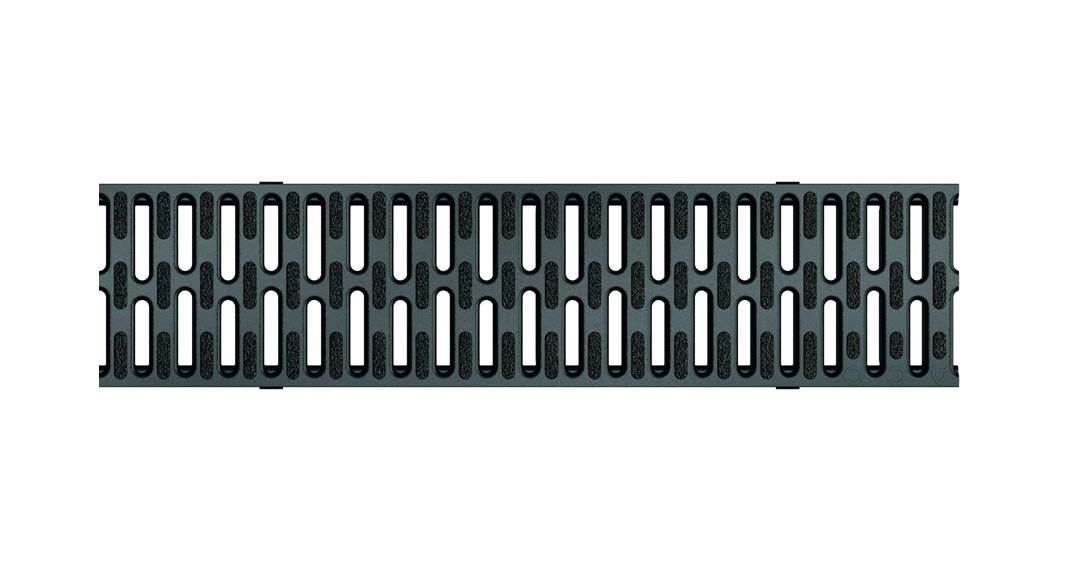

Решетка из пластика 0.5 м - арт. 319251, 1 м - арт.319250

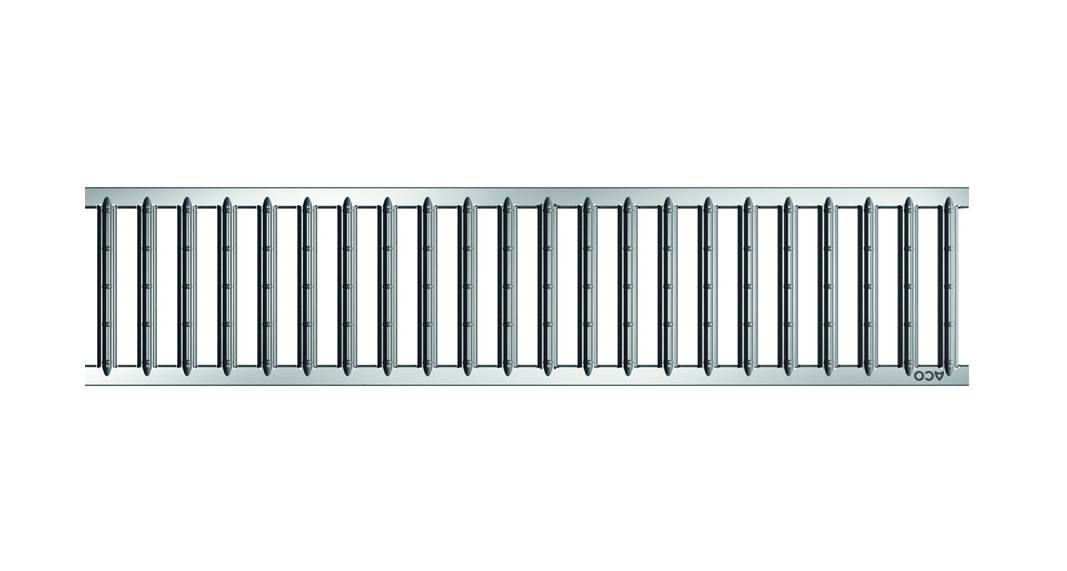

38516
Материал Решетка чугунная Решетка из пластика Оцинкованная сталь
Длина L=0.5 м L=0.5 м L=0.5 м
Артикул 38512 319251 38517
Длина L=1 м L=1 м
Артикул 319250 38516
Класс нагрузки B125 A15 A15

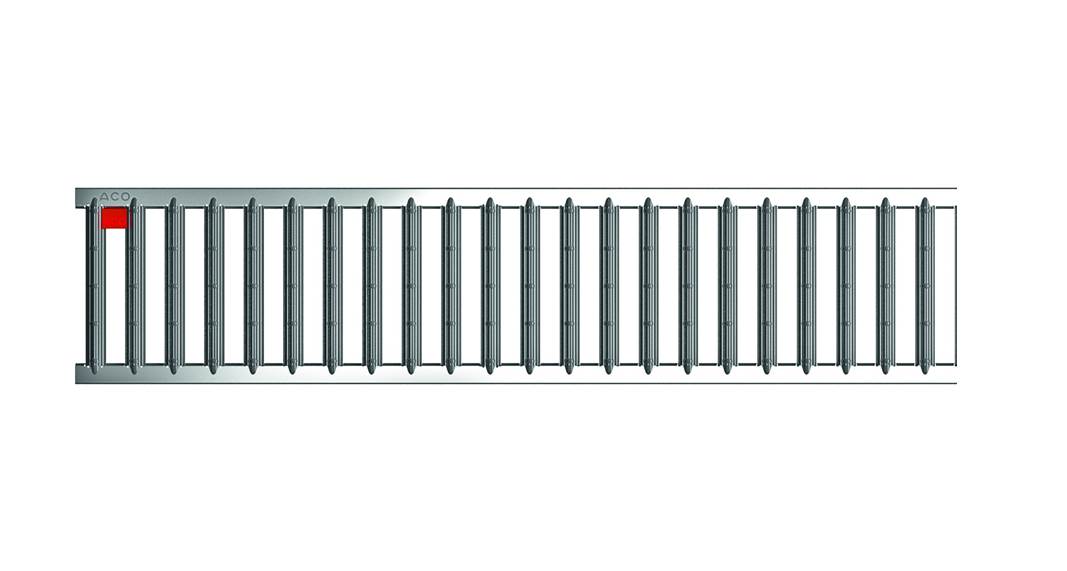

Электрополированная нержавеющая сталь, 0,5 м- арт.310308,1м -арт.310307, Решетка чугунная

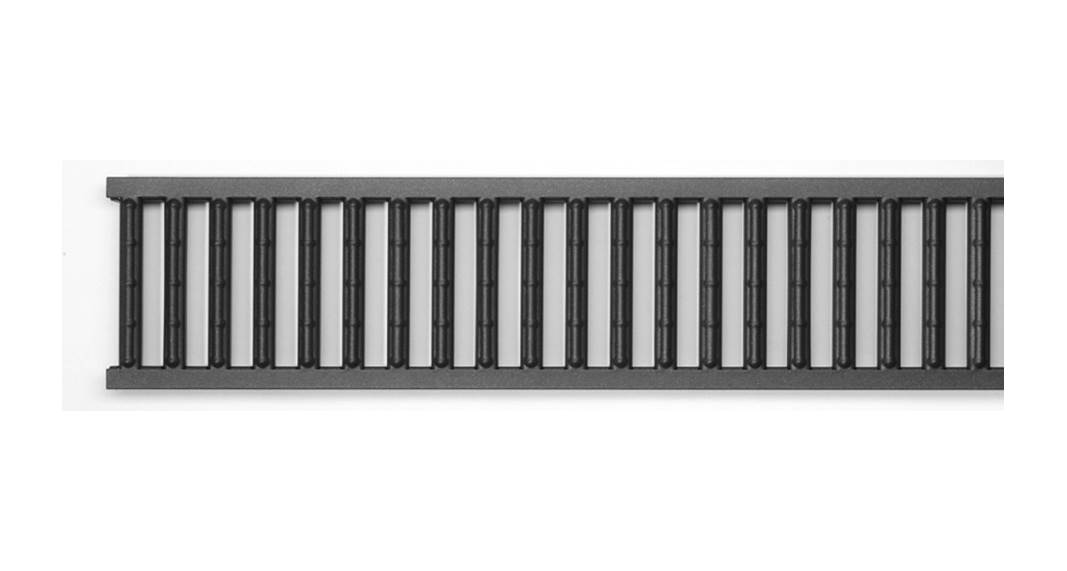

10305

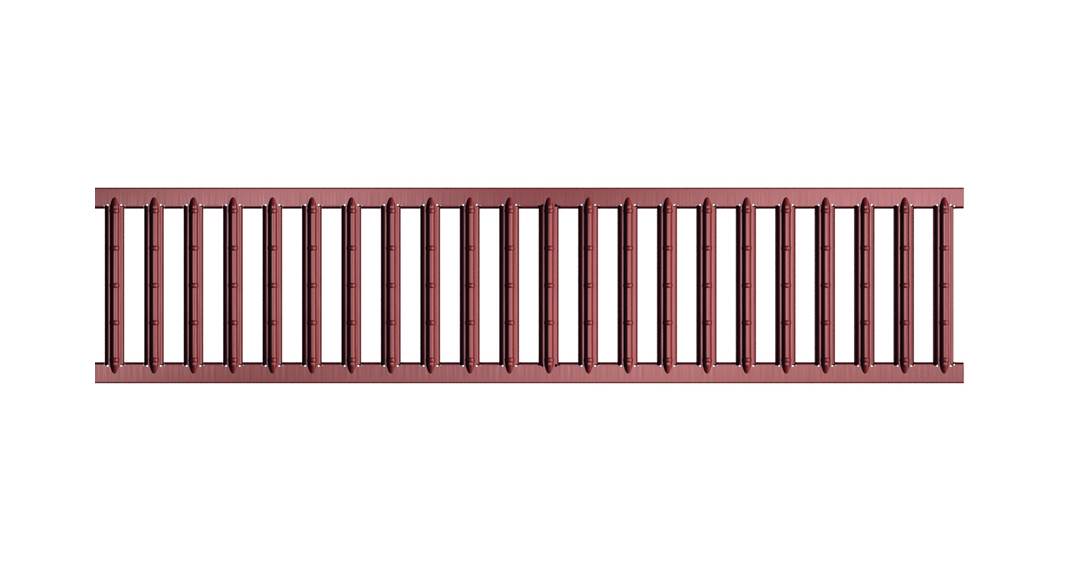

310305
Материал Электрополированная нержавеющая сталь Решетка антрацит, нержавеющая сталь Решетка терракота, нержавеющая сталь
Длина L=0.5 м L=0.5 м L=0.5 м
Артикул 310307 10306 310306
Длина L=1 м L=1 м
Артикул 310308 310305
Класс нагрузки A15 A15 A15

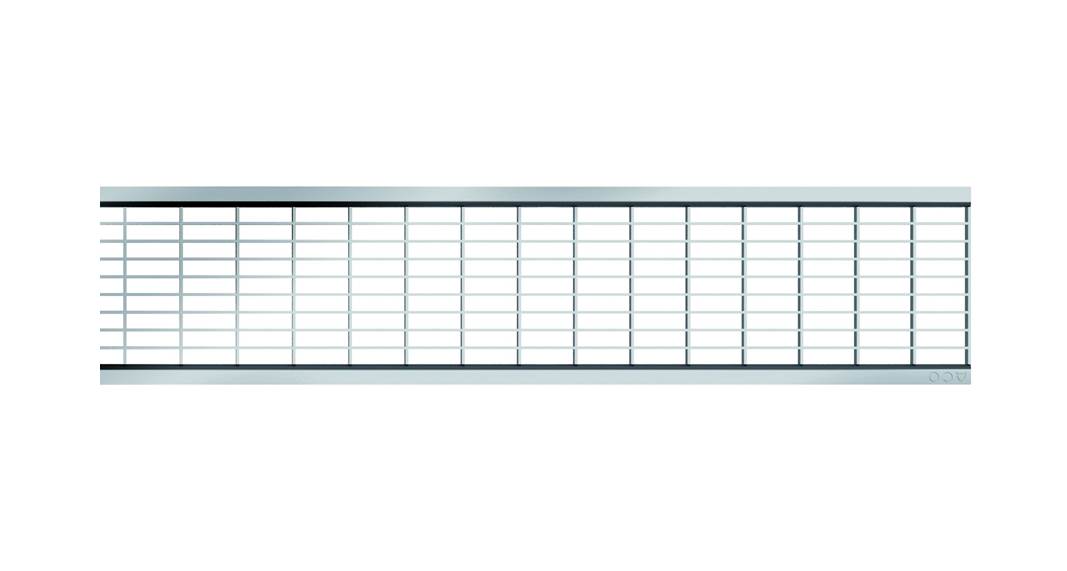

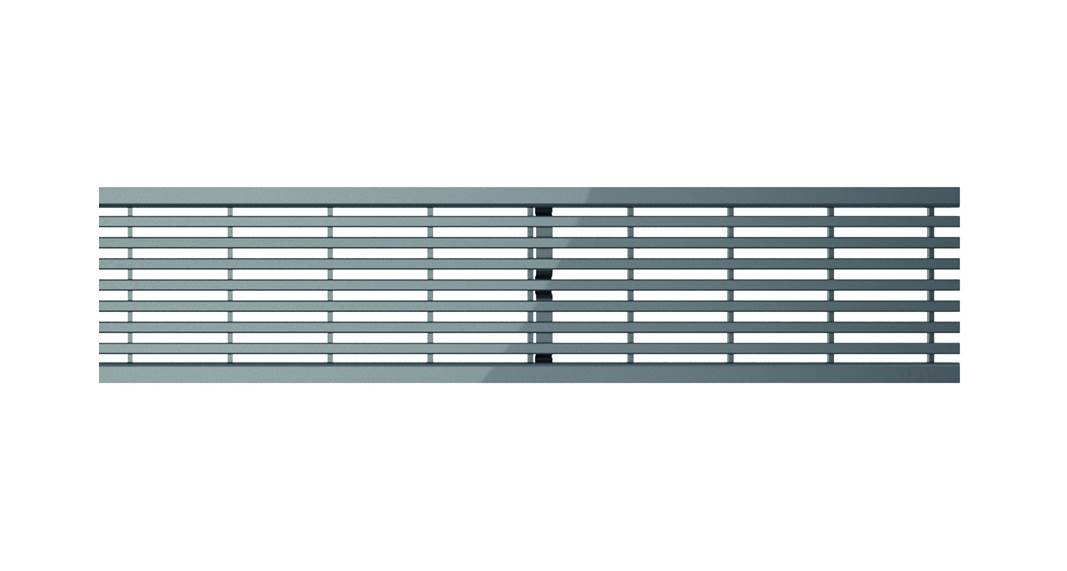

10323
310310

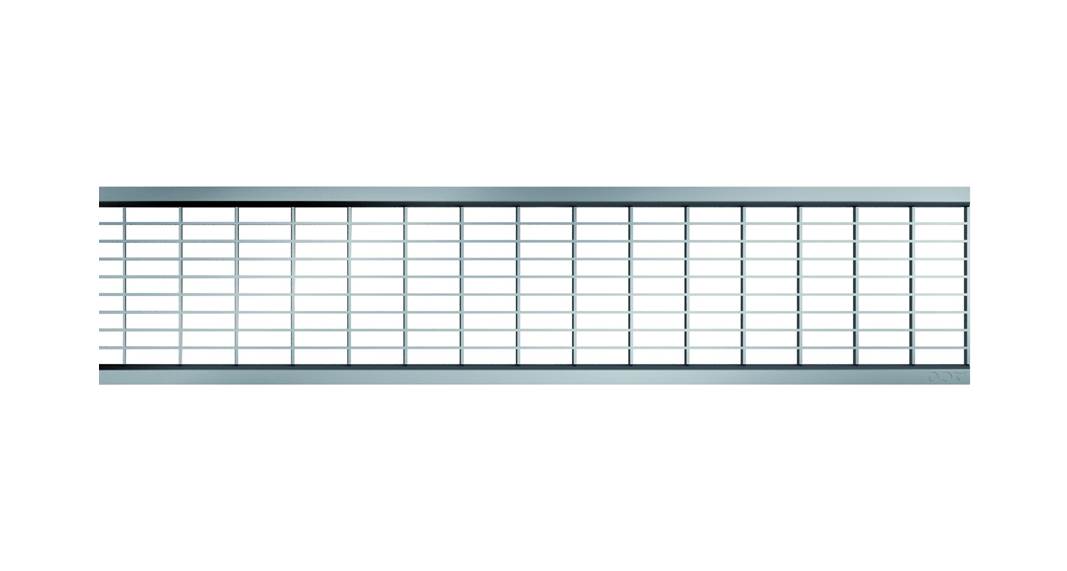

310312
Материал Продольный прут нержавеющая сталь Ячеистая нержавеющая сталь Ячеистая оцинкованная сталь
Длина L=0.5 м L=0.5 м L=0.5 м
Артикул 10324 310313 310311
Длина L=1 м L=1 м L=1 м
Артикул 10323 310312 310310
Класс нагрузки A15 A15 A15

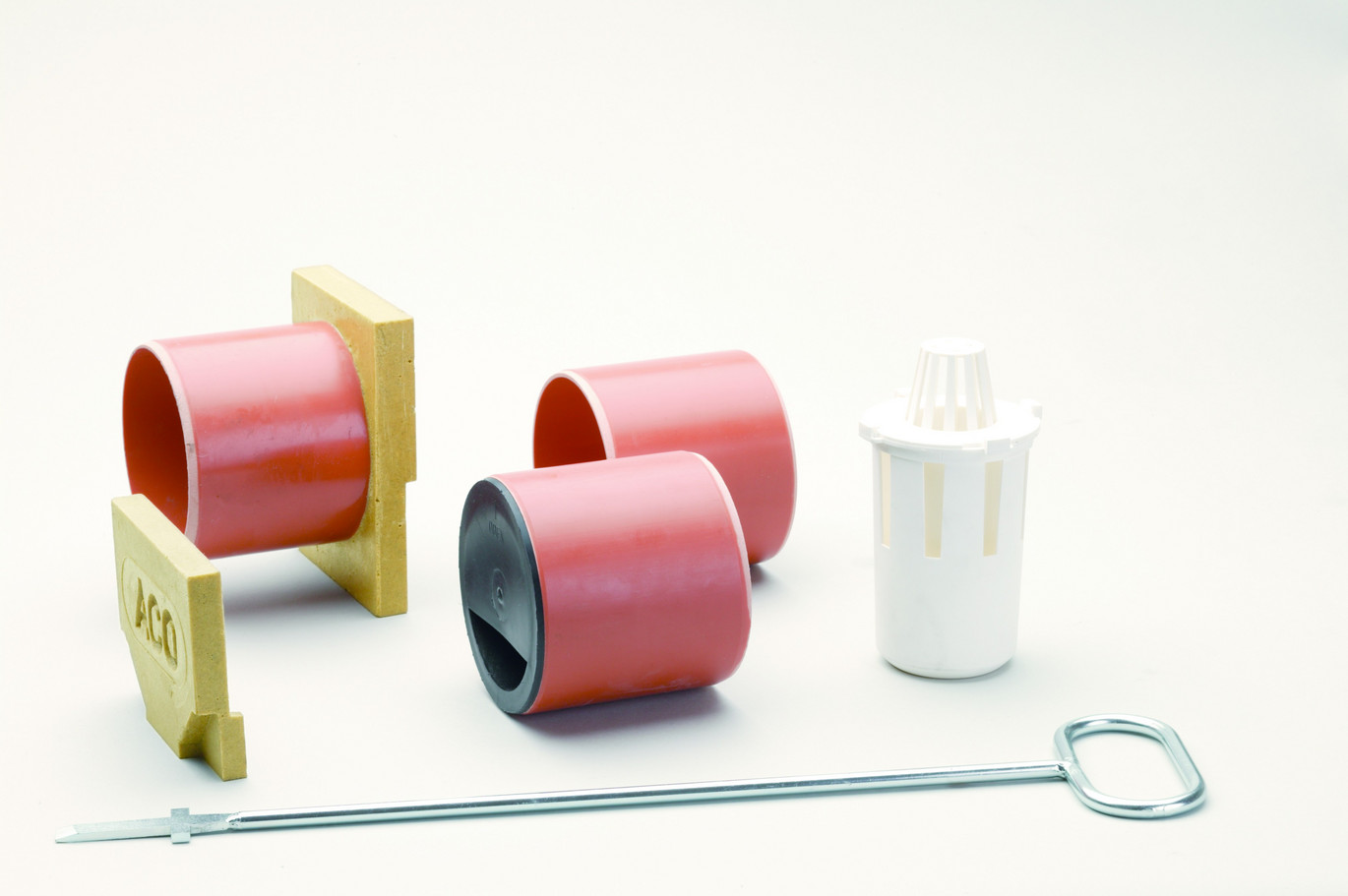

Euroline Zubehoer
Тип элемента Артикул
Торцевая заглушка 38504
Торцевая заглушка с патрубком DN 100 38505
Сифон для пескоуловителя DN 100 01884
Сифон для канала с патрубком 01666
Крюк для снятия решетки 01290
Euroline Einbau 1

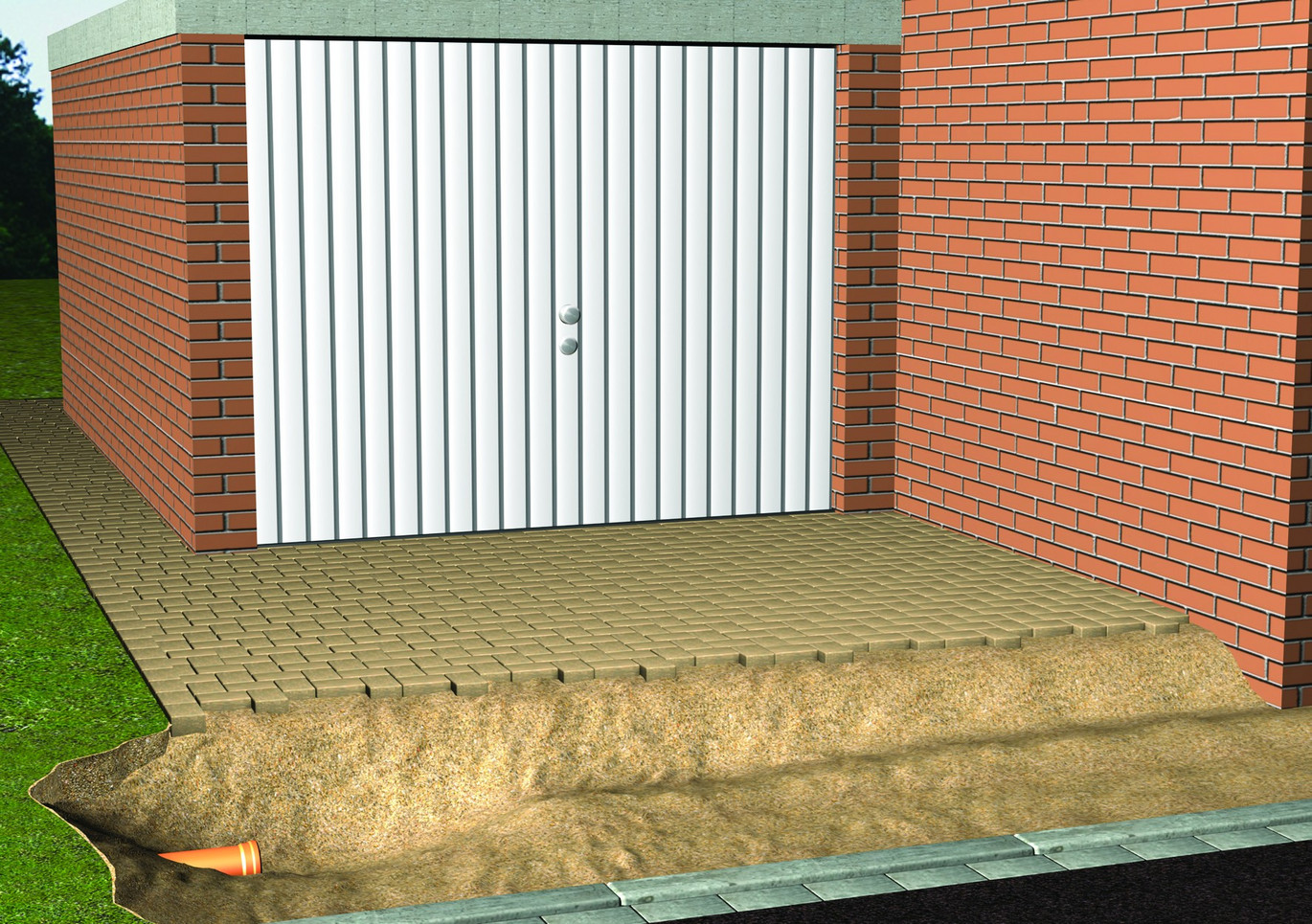

1. Выкопайте траншею и подведите
трубу DN 100 для соединения каналов с ливневой канализацей.

Euroline Einbau 2

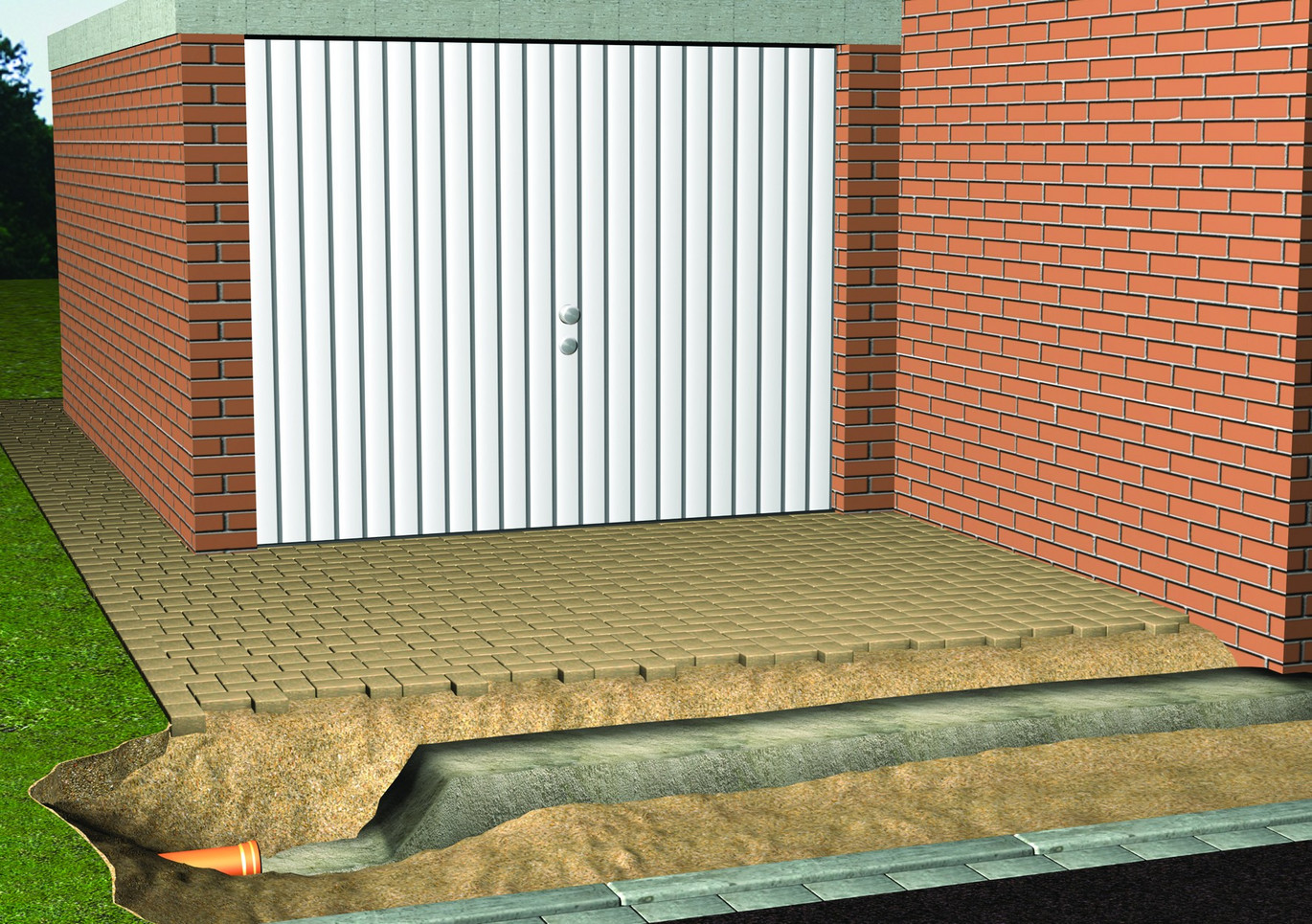

2. Каналы устанавливаются на основание из бетона марки B15 высотой 15 см и шириной 30 см.

Euroline Einbau 3

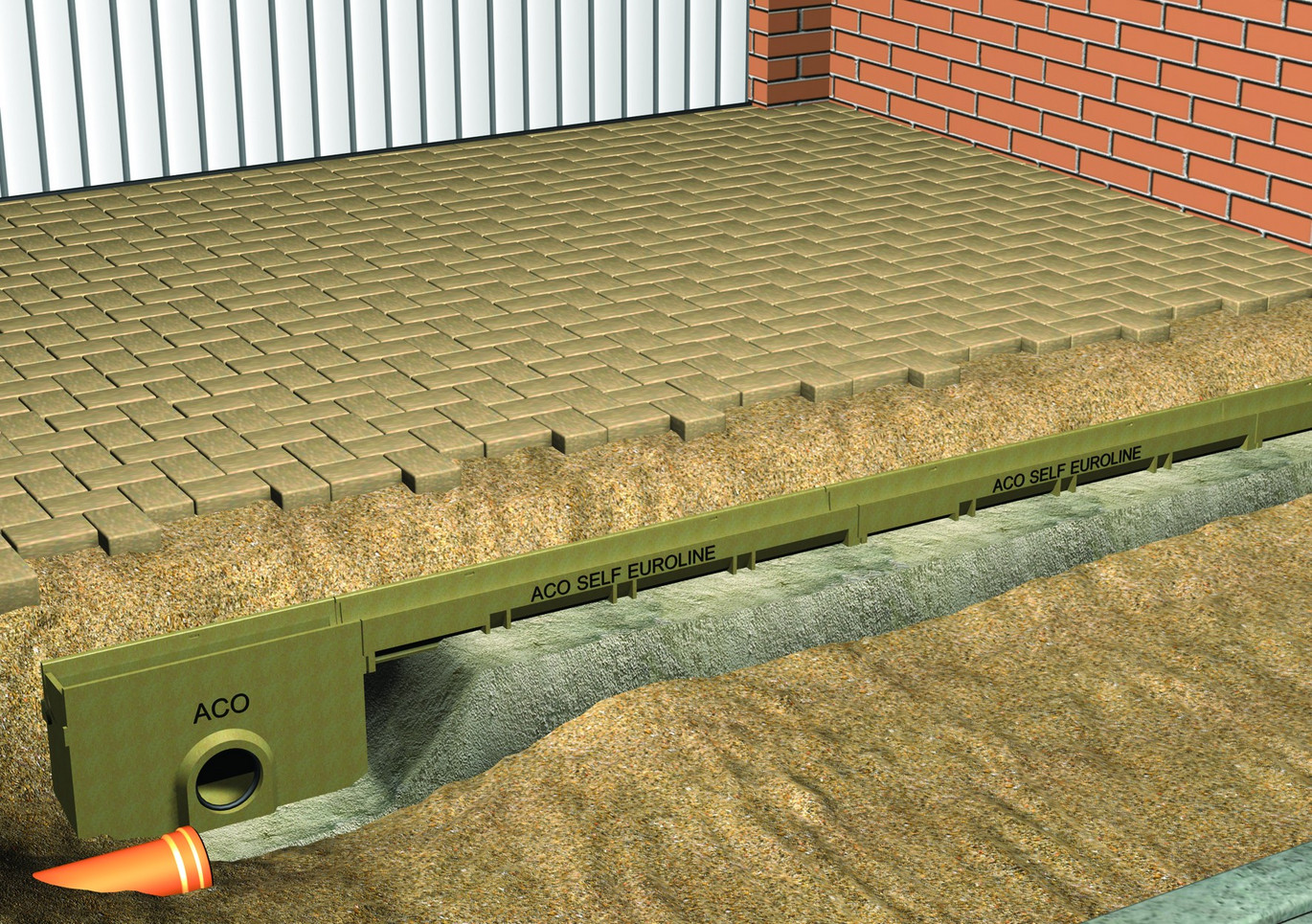

3. Монтаж начинается с установки пескоуловителя. Каналы устанавливаются в линию по принципу шпунт-паз. Стрелка на каналах указывает направление движения воды (к пескоуловителю).

Euroline Einbau 4

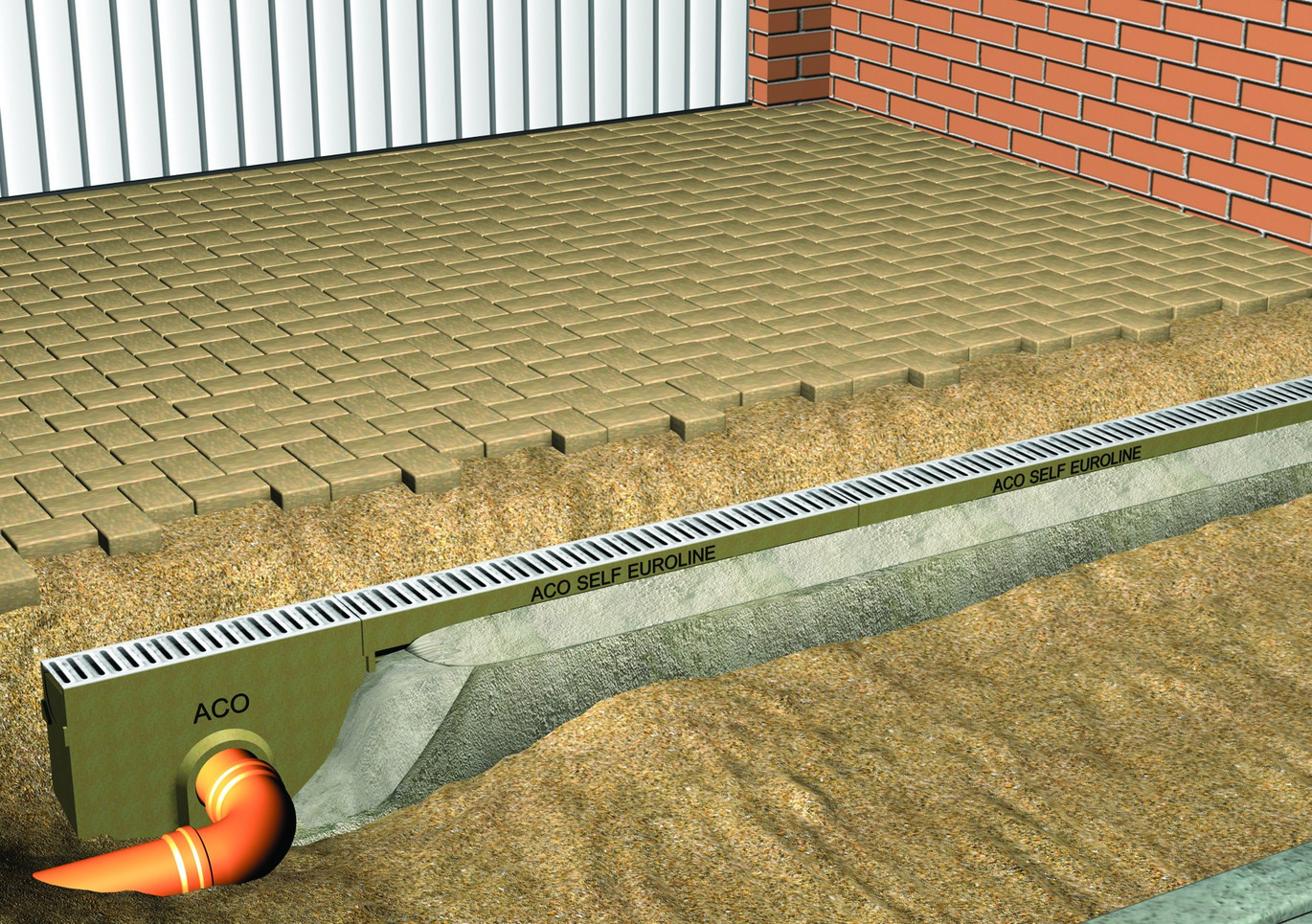

4. При установке в местах проезда автомобиля первые ряды брусчатки должны быть уложены на тоже бетонное основание, что и сам канал.

Euroline Einbau 5

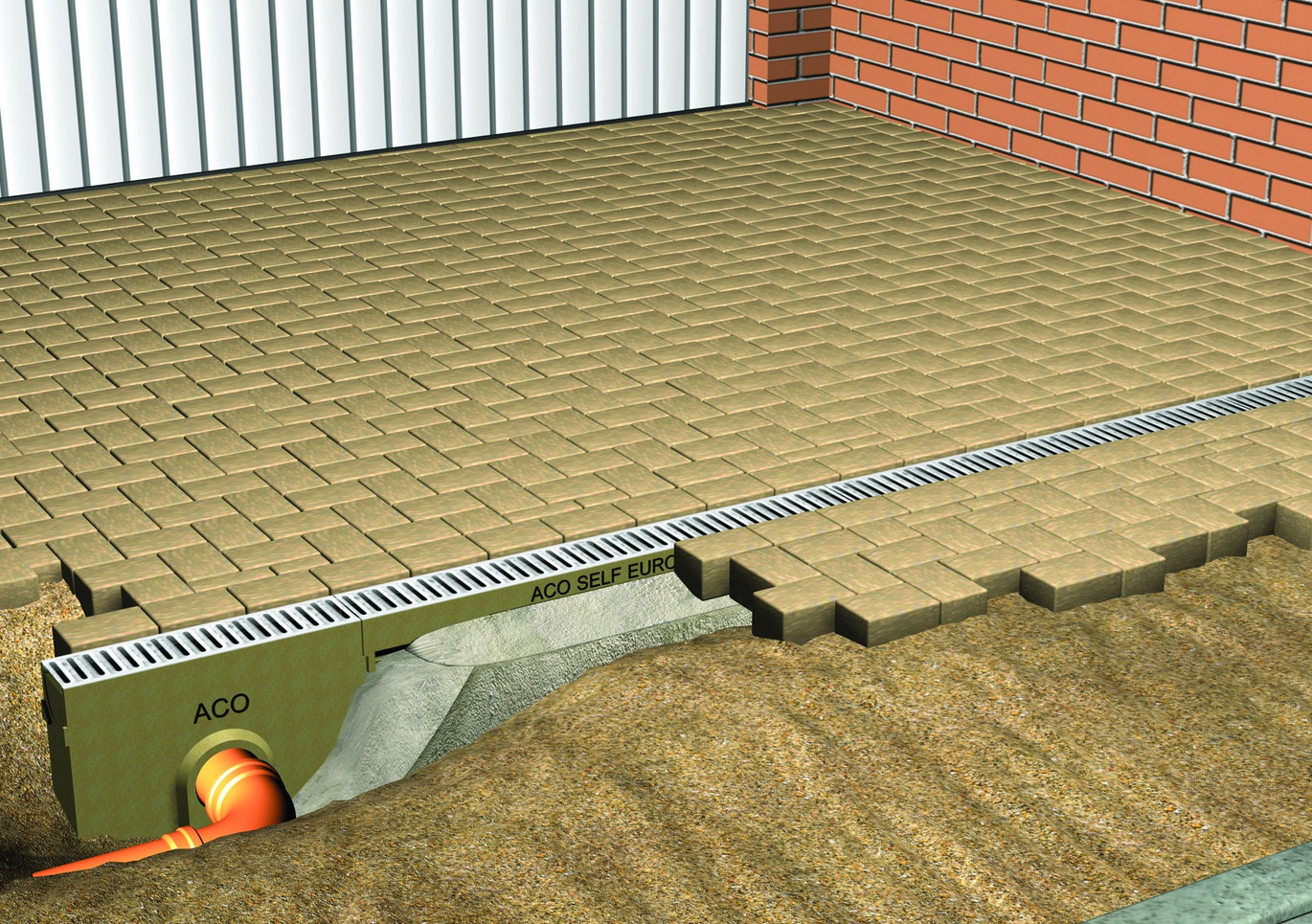

5. Заполните бетонным раствором анкерные карманы стенок канала и, в зависимости, от высоты мощения выполните укладку на общее бетонное основание таким образом, чтобы верх решетки был на 3-5мм ниже уровня мощения. Уложите брусчатку в стык к стенке канала.

Euroline Einbau 6

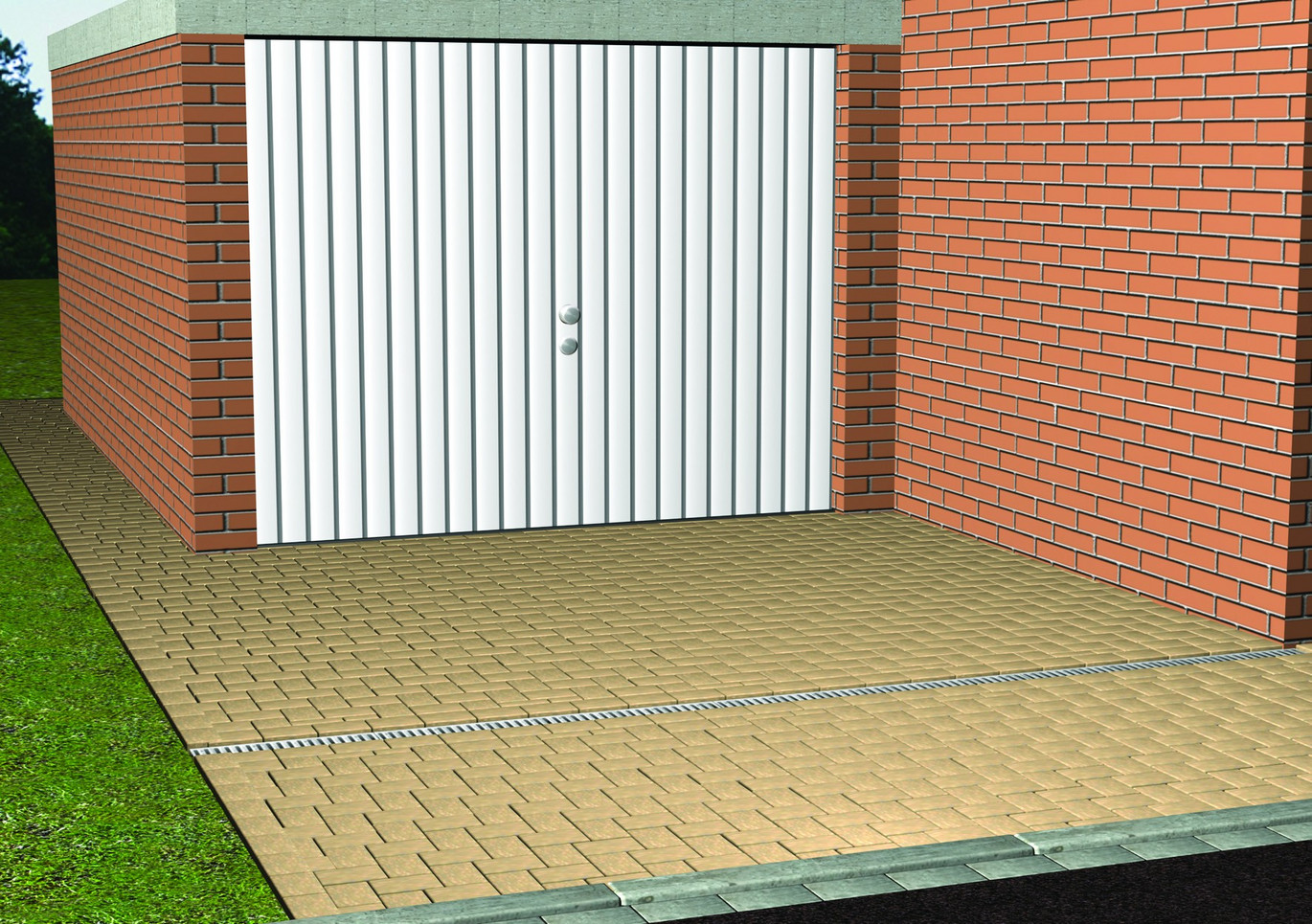

6. Прежде чем осуществлять нагрузку на канал, необходимо дать бетону застыть.
