Каналы ACO Euroline, Euroline EuroMini

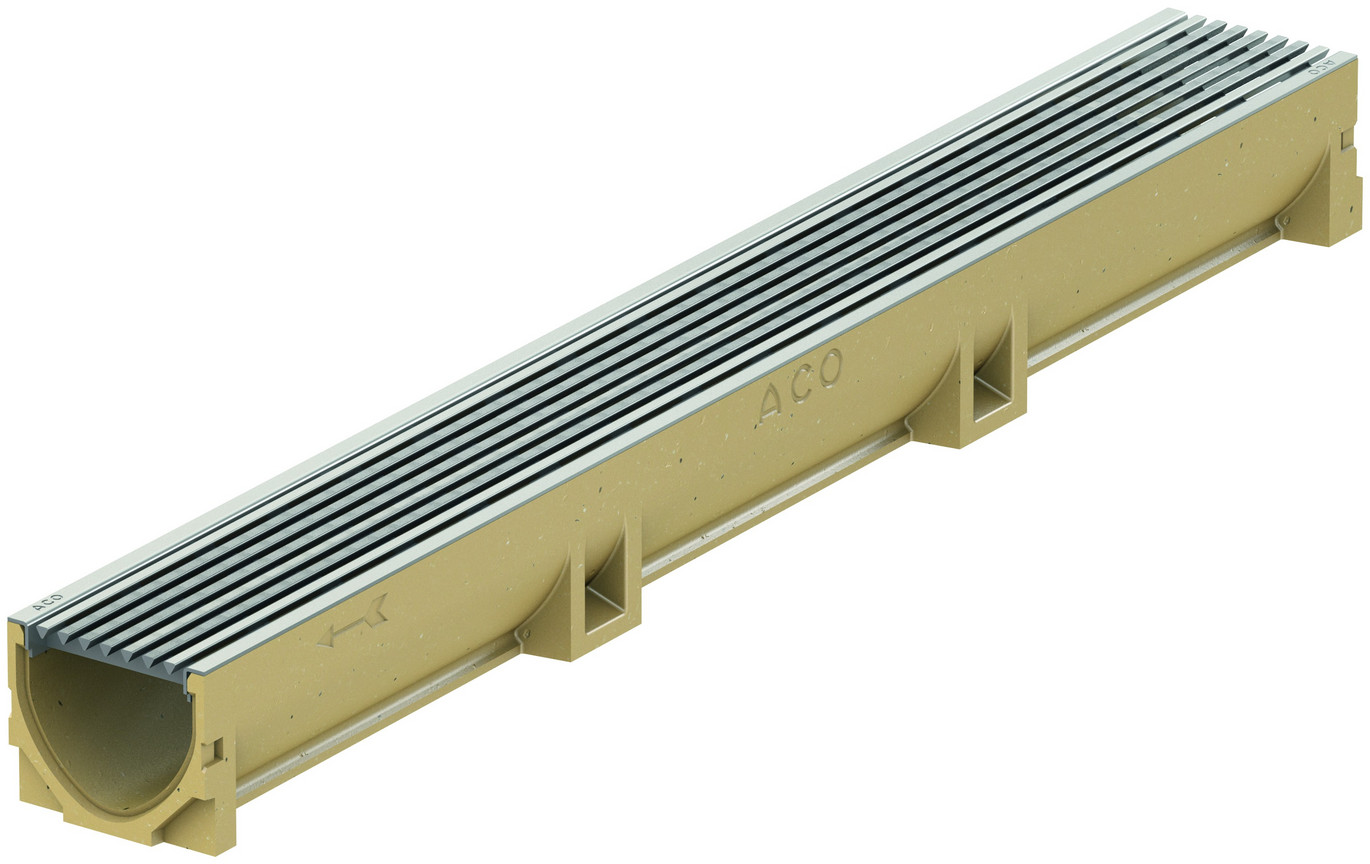

Kombination 38500 10323
  • Класс нагрузки A15-B125;
  • Монтажная высота – 60 и 100 мм;
  • Ширина сечения 100 мм;
  • Материал – полимербетон ACO;
  • Предусмотрен специальный паз для герметизации стыков каналов в линии;
  • Широкий ассортимент дизайнерских решеток из чугуна, пластика, оцинкованной или нержавеющей стали с надежным безболтовым креплением из термопластичного полиуретана. Также возможно использование щелевых насадок из оцинкованной или нержавеющей стали;
  • При необходимости герметичного прохода выпускной трубы через гидроизоляцию может быть использован специальный фланцевый элемент из нержавеющей стали.
Chertezhi
Запросить техническую документацию

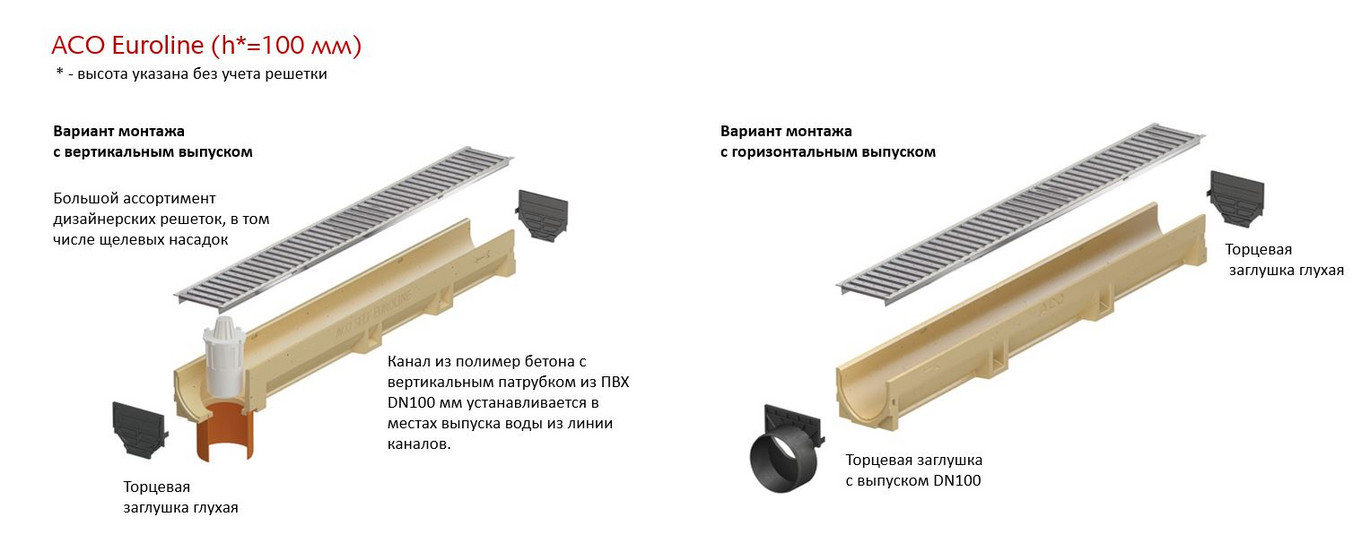

Каналы ACO Euroline (h=97мм) и ACO Euroline Euromini (h=55 мм) соединяются по принципу «шпунт-паз» с образованием паза для герметизации стыка каналов. При необходимости создания линий сложной конфигурации каналы подрезаются по месту и соединяются с помощью двухкомпонентного конструкционного клея. Подробнее о материалах для склеивания и герметизации.

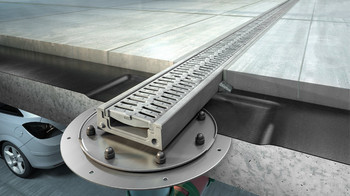

Для прохода выпускной трубы канала через гидроизоляцию перекрытия рекомендуется использовать фланцевый элемент. Он состоит из нижней части (патрубок с приваренным фланцем), размещаемой под слоем гидроизоляции, и верхнего зажимного фланца. В конструкции верхнего фланца предусмотрены специальные протоки для отвода воды и влаги со слоя гидроизоляции в систему канализации.

Euroline Euromini
Euro Self

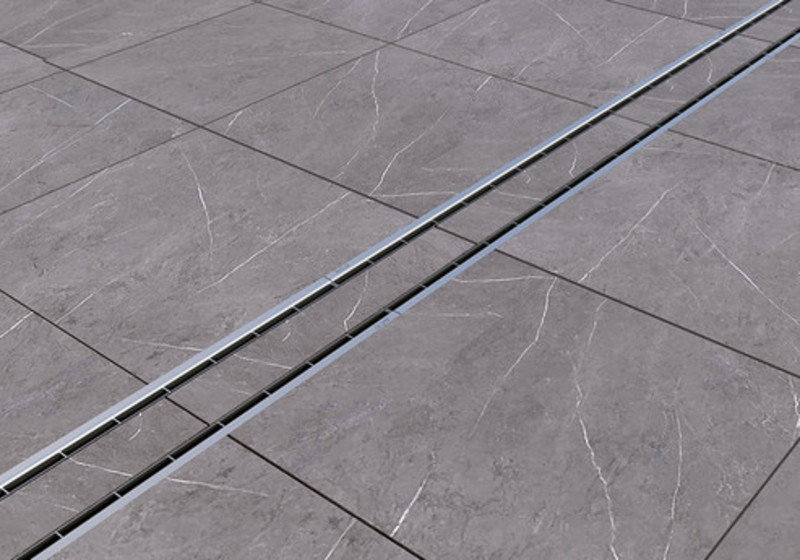

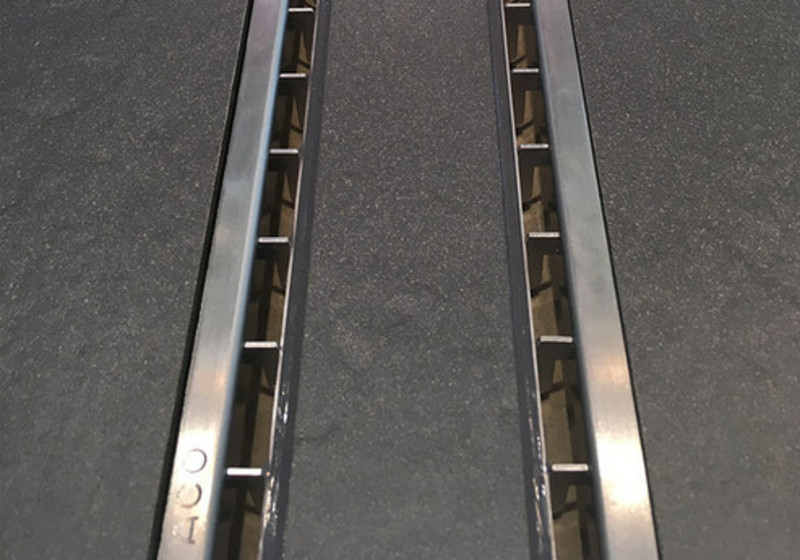

Щелевые насадки из оцинкованной или нержавеющей стали

Щелевые насадки позволяют создать функциональное и эстетически привлекательное решение для водоотведения. “Невидимый” водоотвод, который полностью выполняет гидравлические функции системы с обычной решеткой. Для обслуживания каналов предусматриваются ревизионные элементы. В системе каналов ACO Euroline Euromini предусмотрено несколько вариантов высоты щелевых насадок. Высота щелевой рамы выбирается в зависимости от типа материала покрытия террасы или балкона. Щелевые насадки также представлены в системе каналов ACO Multiline.

Shchelevye

За более подробной информацией по щелевым насадкам обращайтесь в техническую службу ООО «АКО Системы водоотвода» по тел. +7 495 66 55 400 или e-mail: info@acogroup.ru

Дизайнерские решетки*

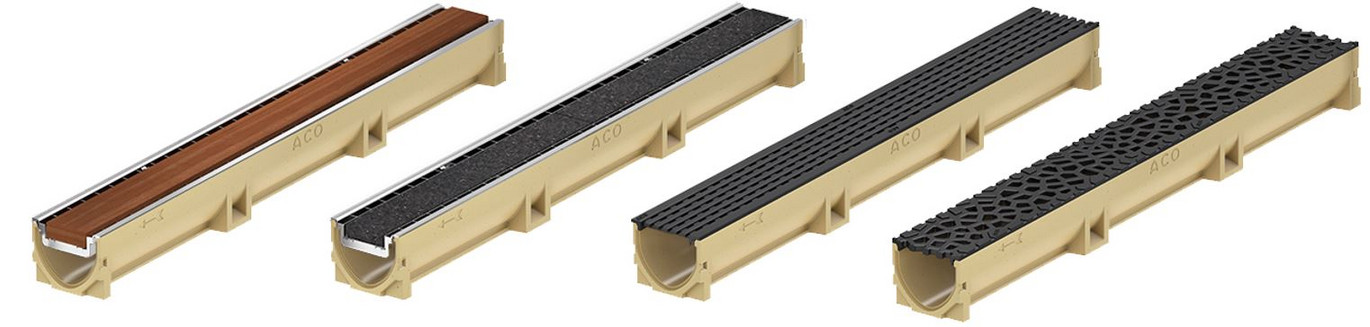

Euroline Gratings

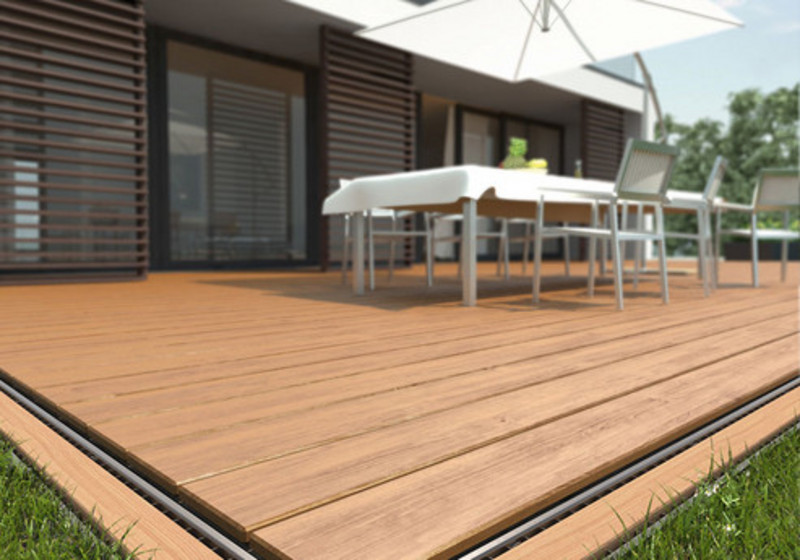

Doppelschlitzrost-holz-aco-hochbau

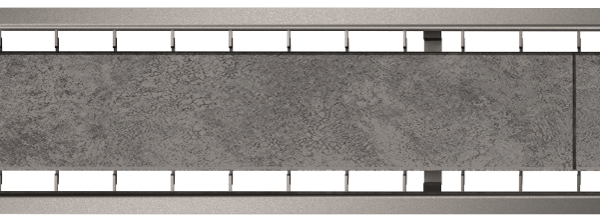

Doppelschlitzrost-fliese-2-aco-hochbau

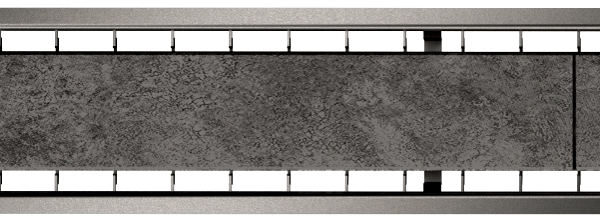

Doppelschlitzrost-fliese-aco-hochbau

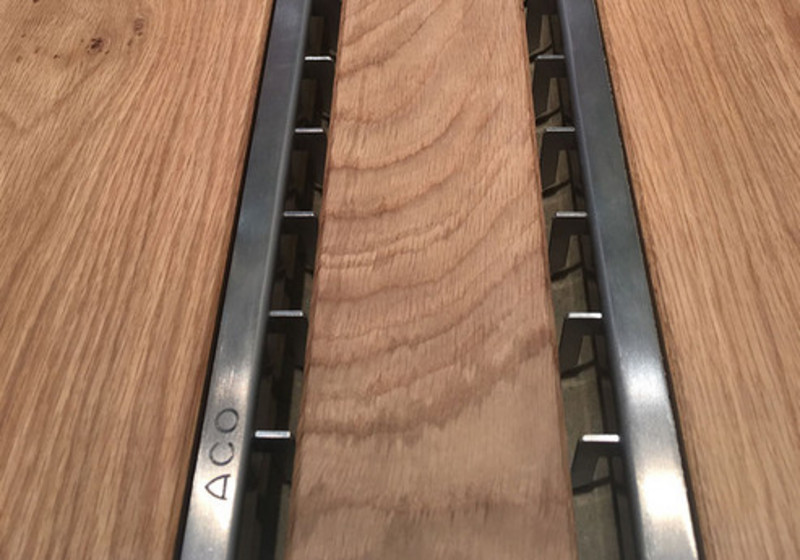

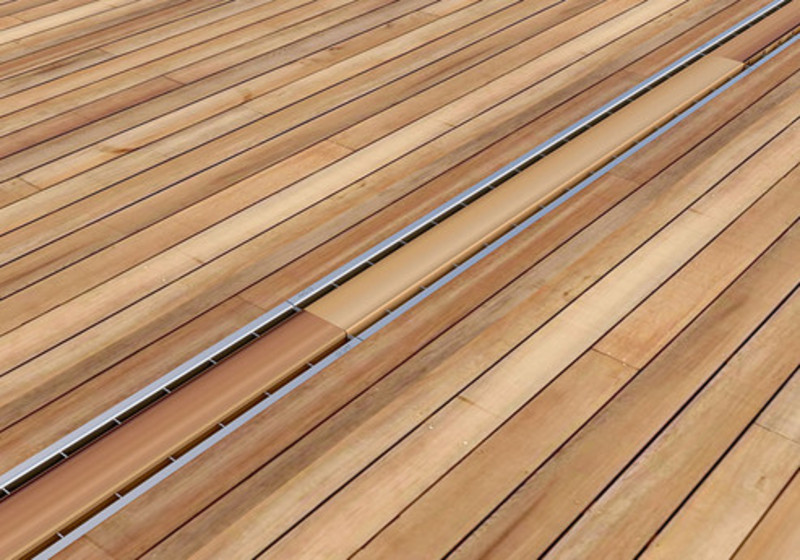

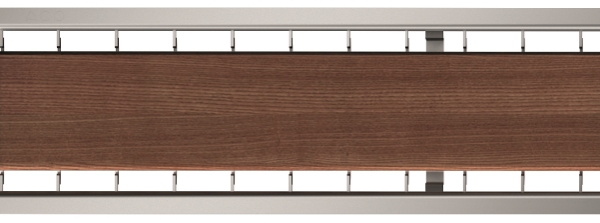

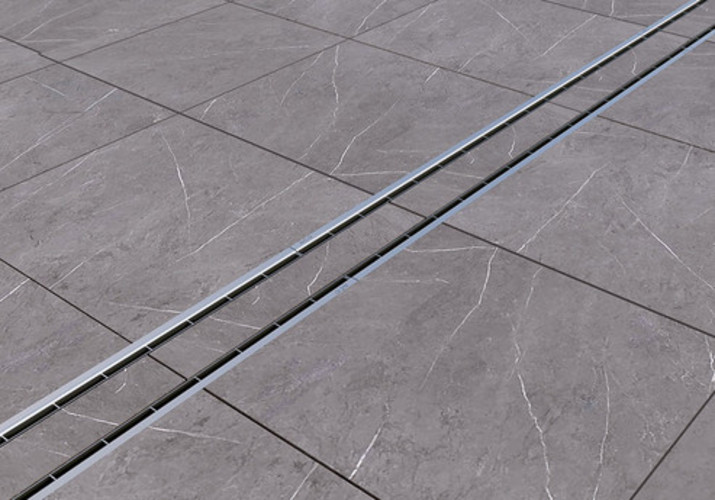

Дизайн решеток Двойная щелевая решетка под заполнение деревом Двойная щелевая решетка под заполнение плиткой Двойная щелевая решетка под заполнение камнем
Материал Нержавеющая сталь Нержавеющая сталь Нержавеющая сталь
Длина L=0.5м L=0.5м L=0.5м
Артикул 310324 310325 310327
Длина L=1м L=1м L=1м
Артикул 310314 310315 310317

* - Данные решетки применяются только с каналами ACO Euroline. Для каналов ACO Euroline Euromini эти решетки не подходят

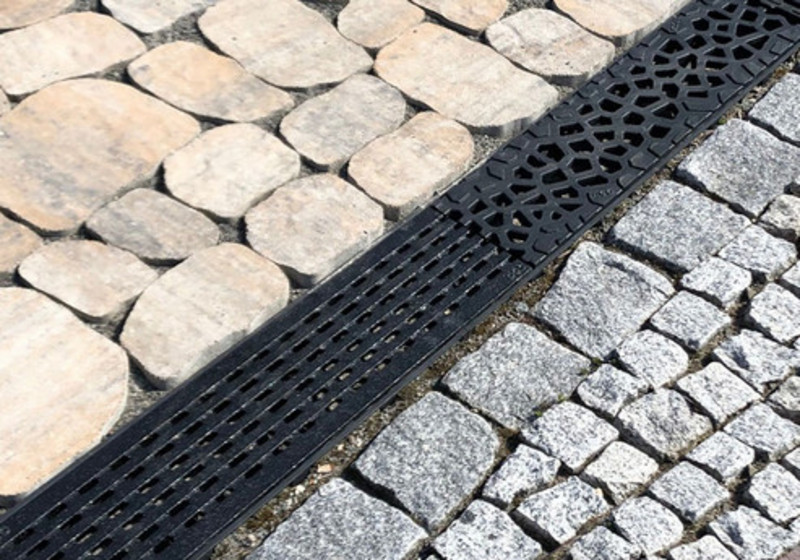

Flaechenrost-voronoi-aco-self

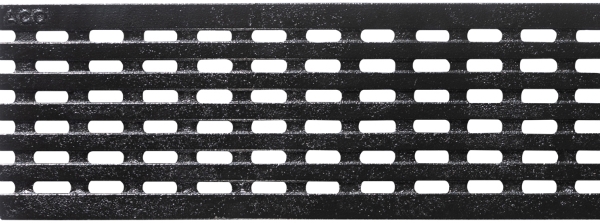

Laengsstabrost-intercept

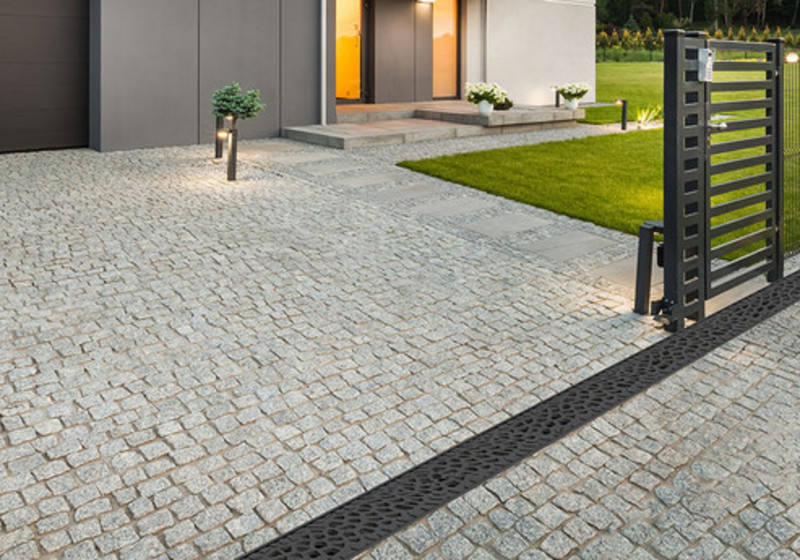

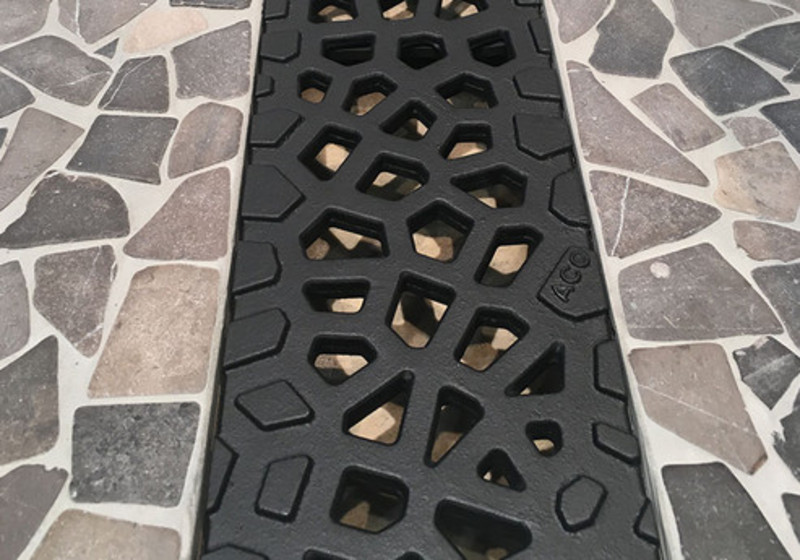

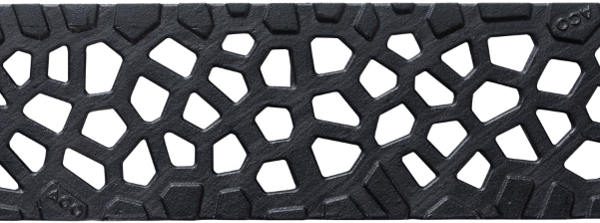

Дизайн решеток Решетка "Вороной" Продольно-поперечная решетка
Материал Чугун Чугун
Длина L=0.5м L=0.5м
Артикул 310319 310321

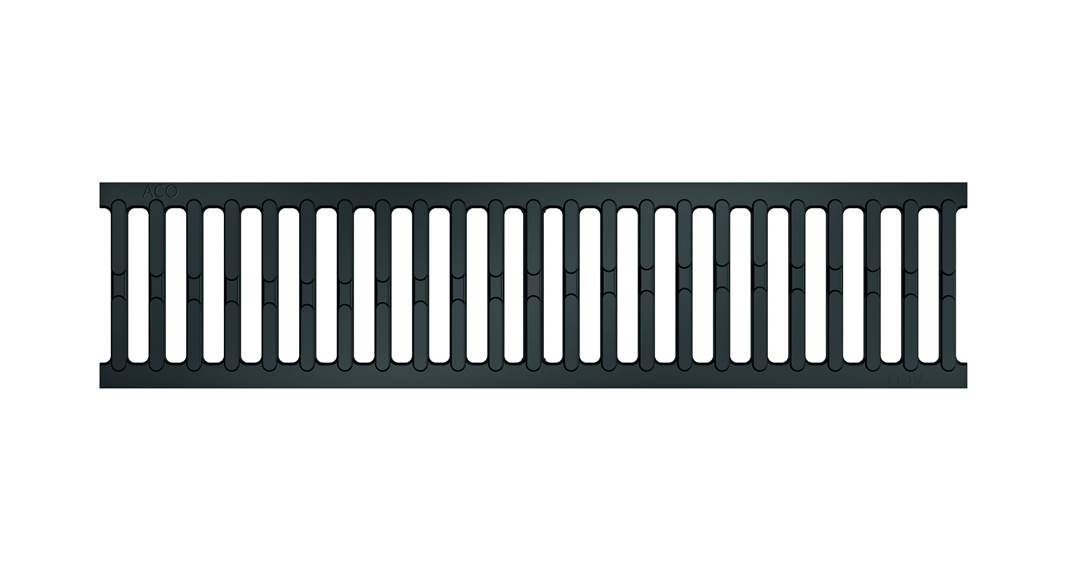

Решетка чугунная 0,5 м - арт.38512

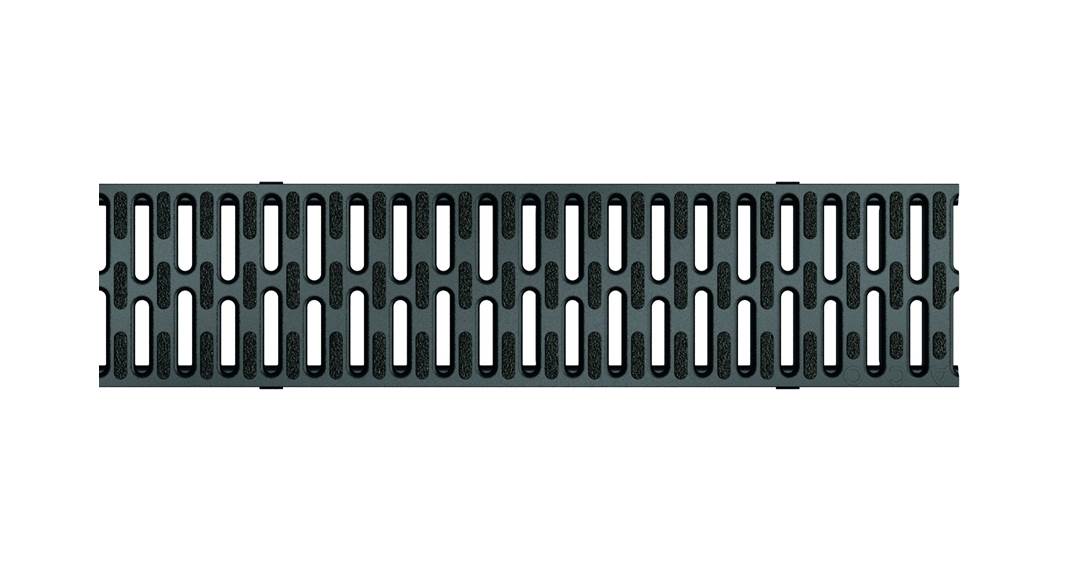

Решетка из пластика 0.5 м - арт. 319251, 1 м - арт.319250

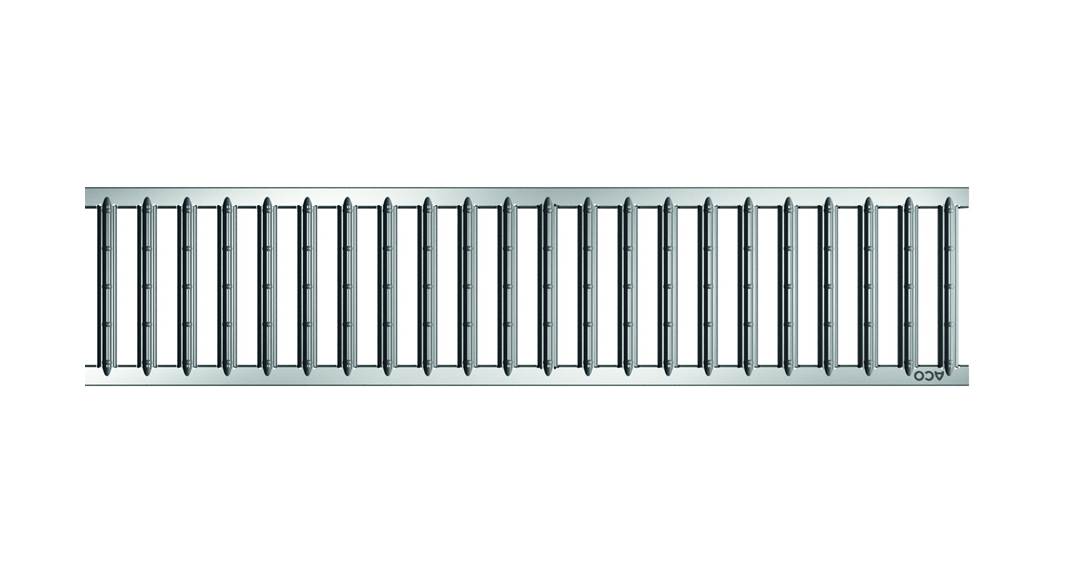

38516
Материал Решетка чугунная Решетка из пластика Оцинкованная сталь
Длина L=0.5 м L=0.5 м L=0.5 м
Артикул 38512 319251 38517
Длина L=1 м L=1 м
Артикул 319250 38516
Класс нагрузки B125 A15 A15

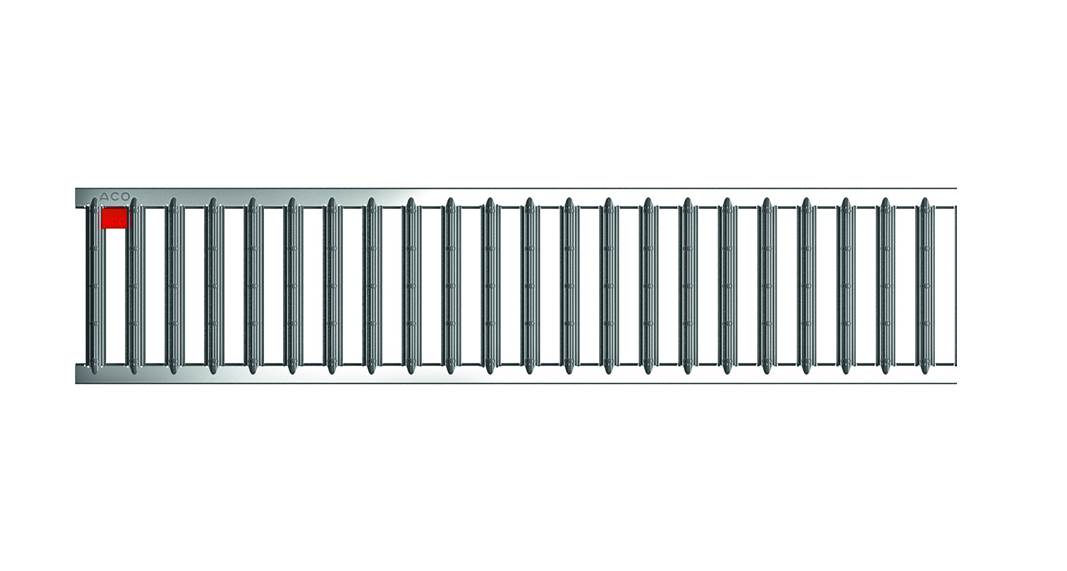

Электрополированная нержавеющая сталь, 0,5 м- арт.310308,1м -арт.310307, Решетка чугунная

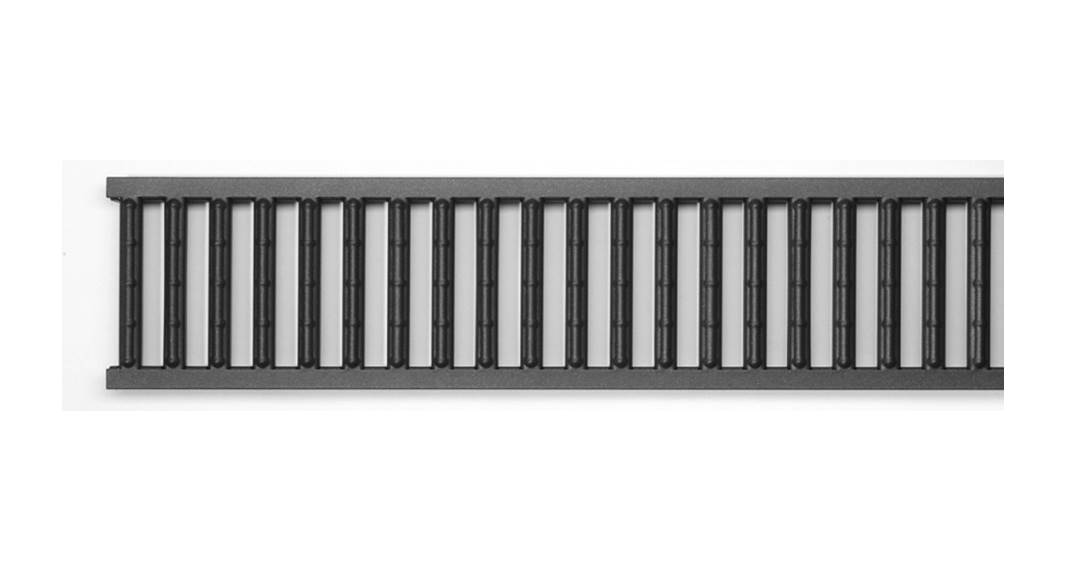

10305
310305

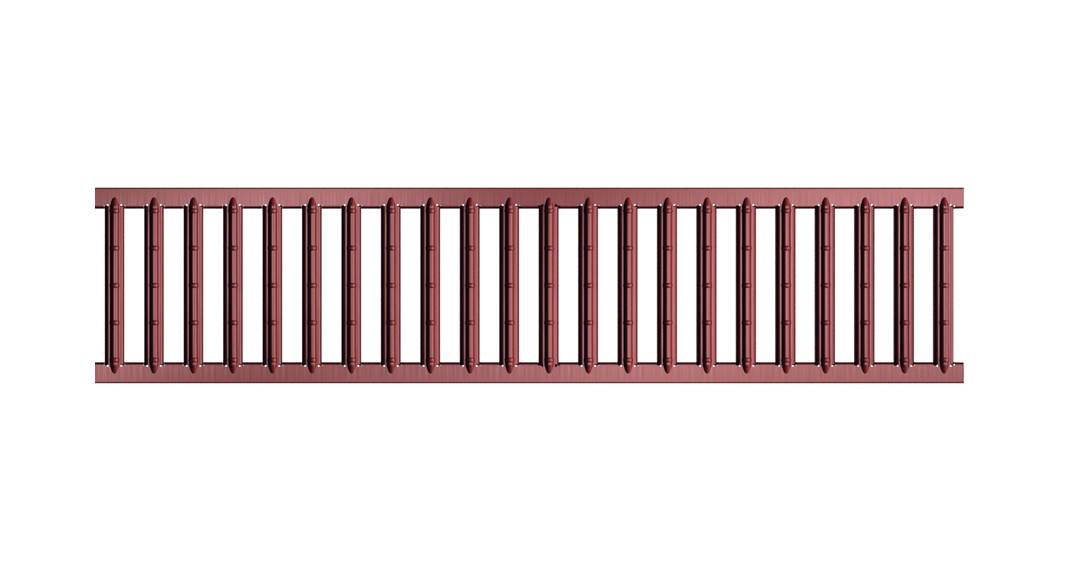

Материал Электрополированная нержавеющая сталь Решетка антрацит, нержавеющая сталь Решетка терракота, нержавеющая сталь
Длина L=0.5 м L=0.5 м L=0.5 м
Артикул 310307 10306 310306
Длина L=1 м L=1 м
Артикул 310308 310305
Класс нагрузки A15 A15 A15

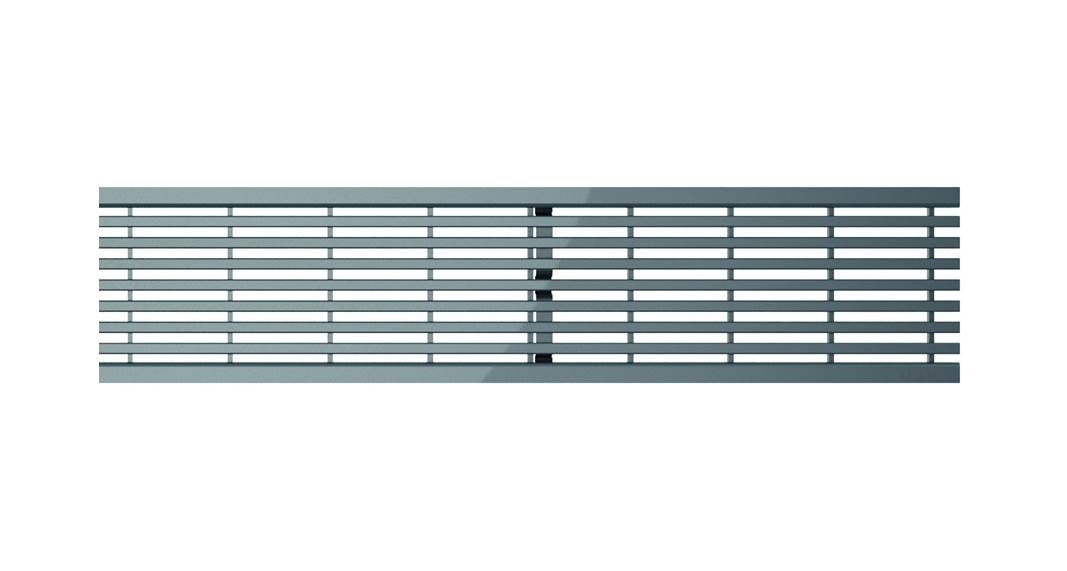

10323

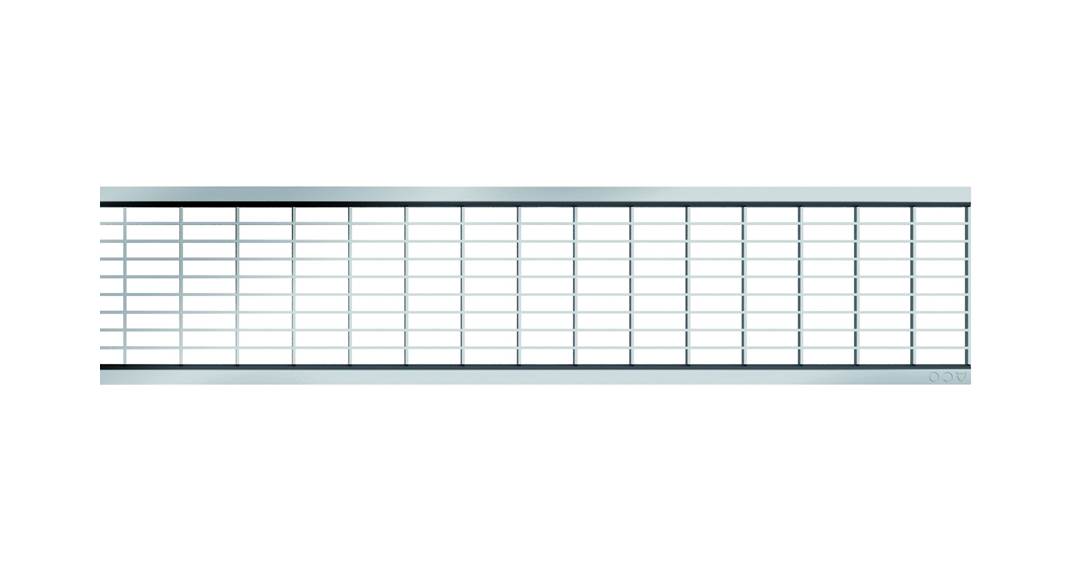

310310

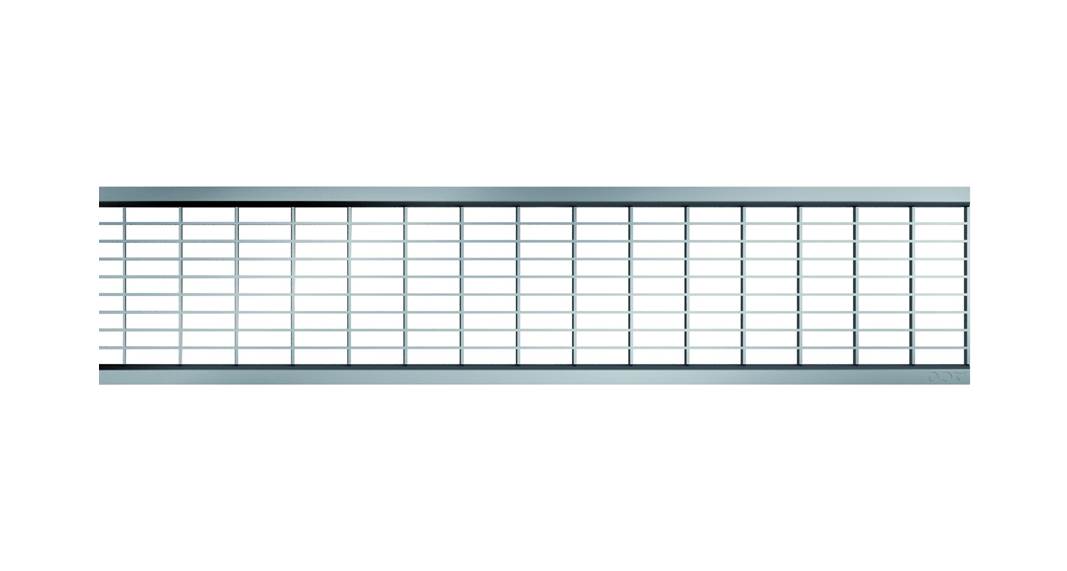

310312
Материал Продольный прут нержавеющая сталь Ячеистая нержавеющая сталь Ячеистая оцинкованная сталь
Длина L=0.5 м L=0.5 м L=0.5 м
Артикул 10324 310313 310311
Длина L=1 м L=1 м L=1 м
Артикул 10323 310312 310310
Класс нагрузки A15 A15 A15

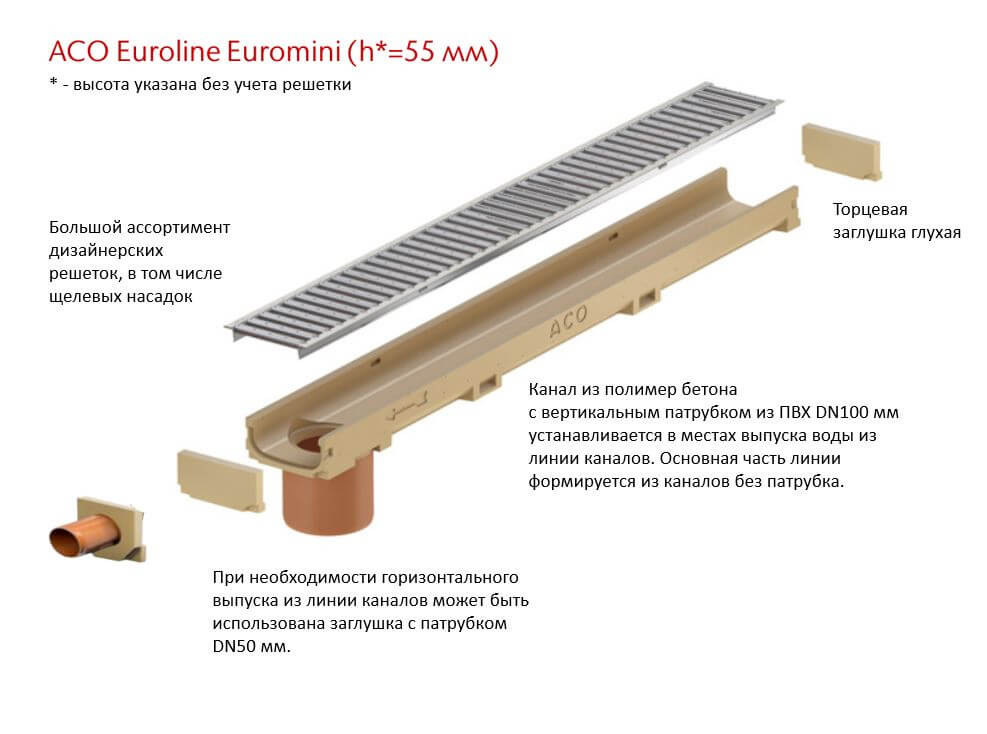

ACO Euroline Euromini (h*=55 мм)

* - высота указана без учета решетки

EURO MINI 1

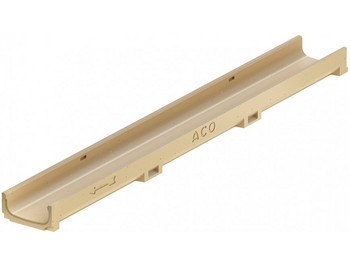

Vodootvodnyy-kanal-aco-self-euroline-60-euromini-bez-reshetki

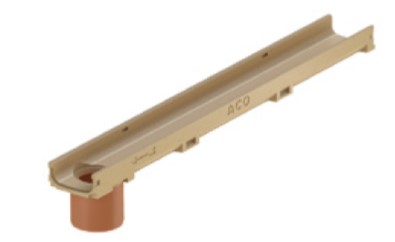

Aco Euromini 2
Канал прямой Канал со встроенным патрубком
h=55 мм h=55 мм
L=1 м L=1 м
38500 38501

ACO Euroline (h*=97 мм)

* - высота указана без учета решетки

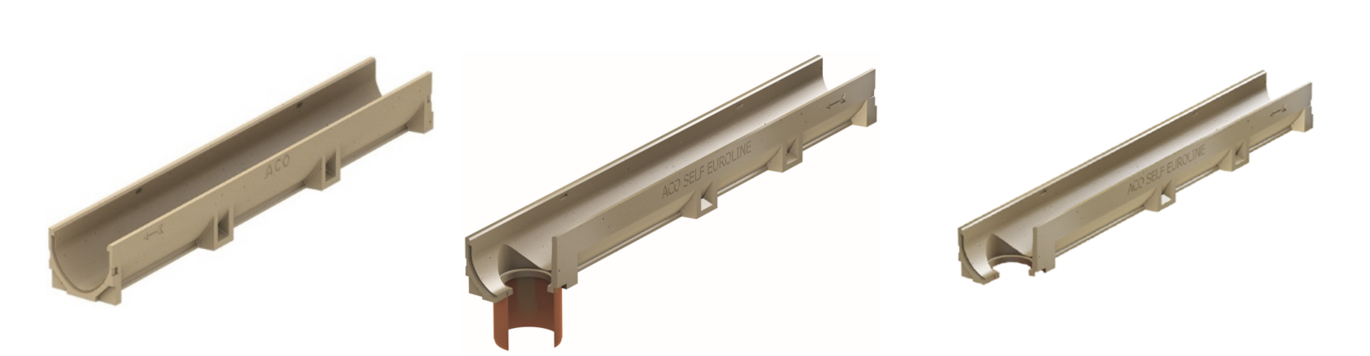

Self Euroline
Канал прямой Канал со встроенным патрубком DN100 Канал с отформ.отверст.под выпуск DN100
h=9.7см h=9.7см h=9.7см
L=1 м L=1 м L=1 м
арт. 38500 арт.38501 арт.406545
L=0.5 м
арт.38502

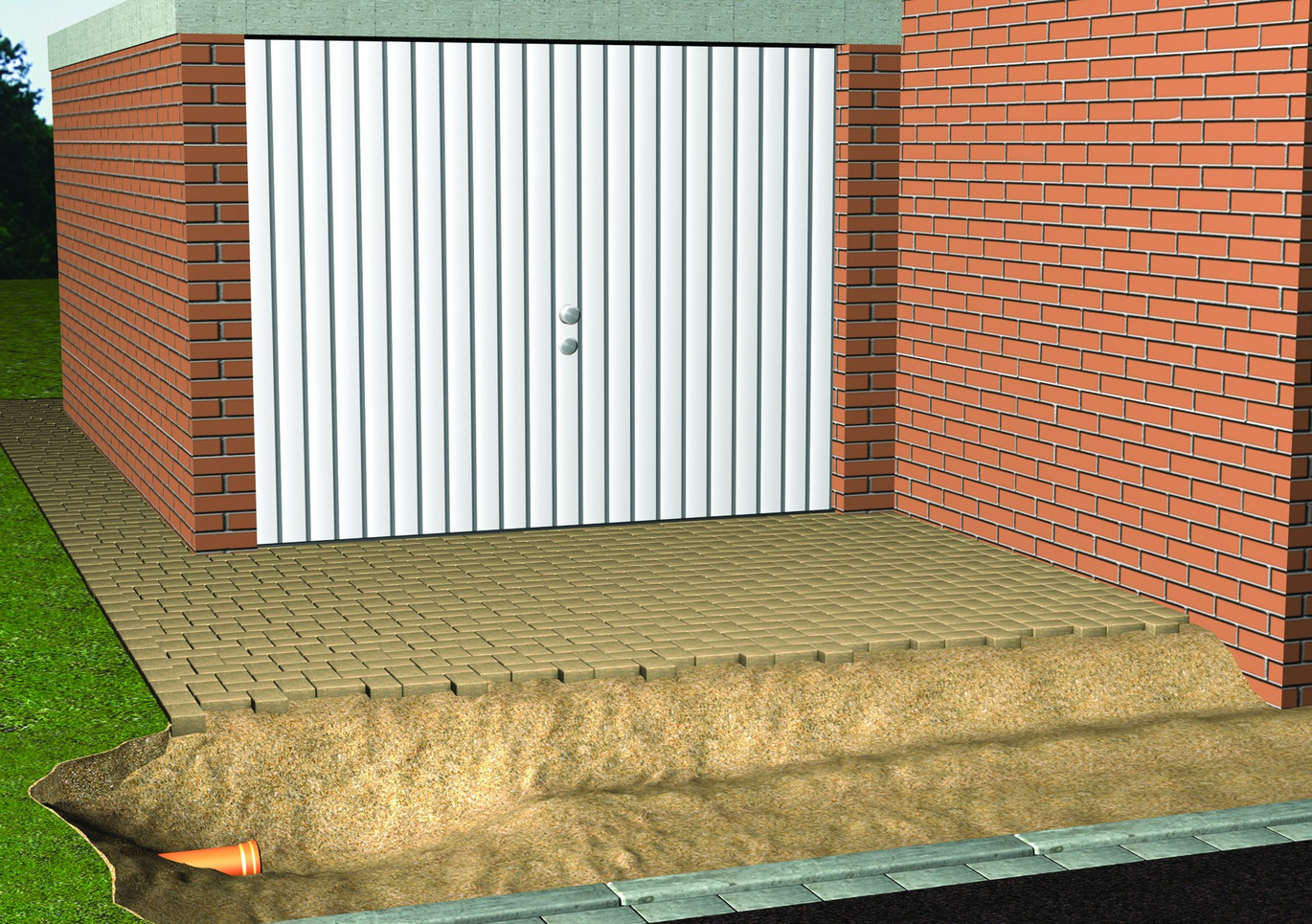

Euroline Einbau 1

1. Выкопайте траншею и подведите
трубу DN 100 для соединения каналов с ливневой канализацей.

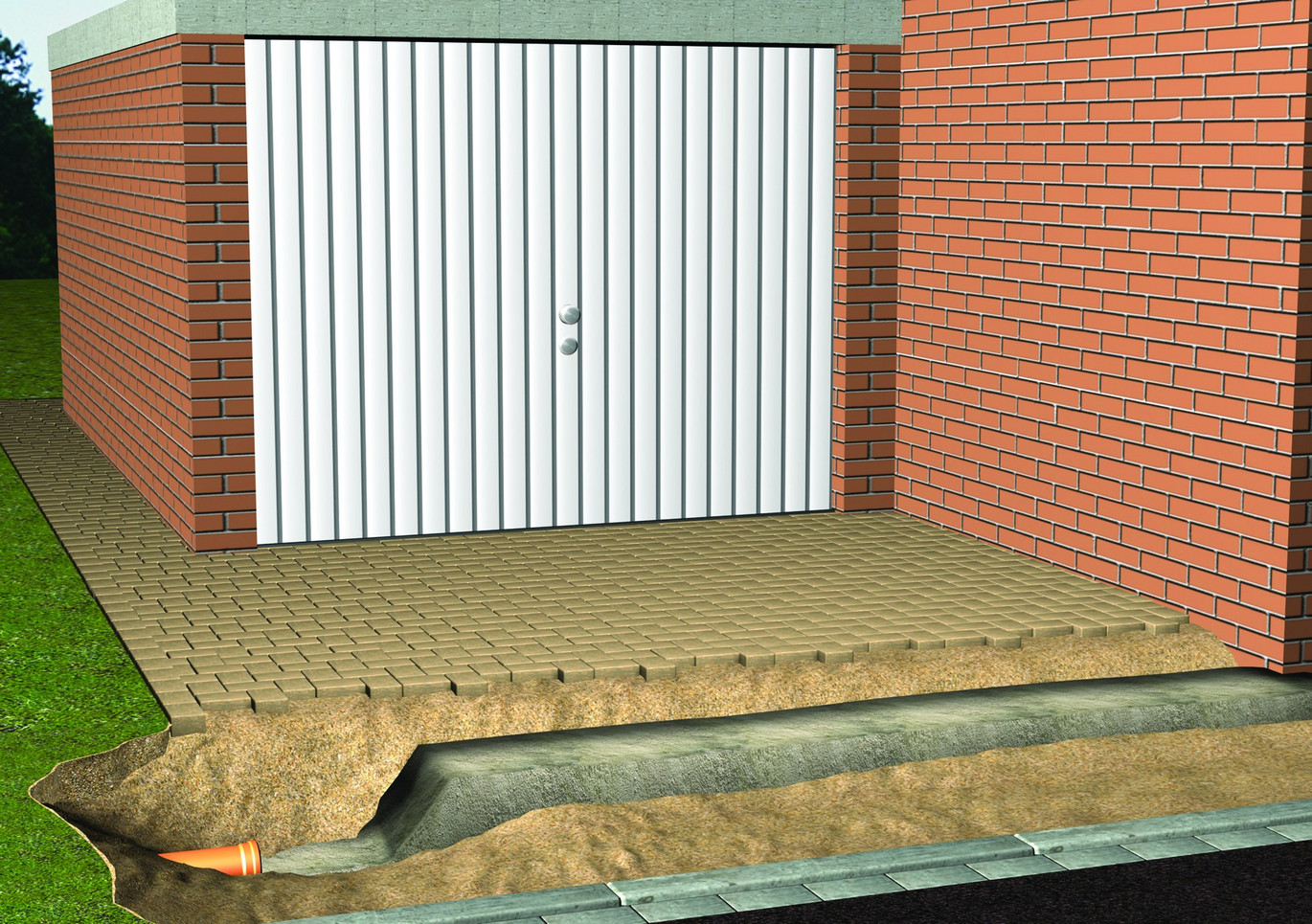

Euroline Einbau 2

2. Каналы устанавливаются на основание из бетона марки B15 высотой 15 см и шириной 30 см.

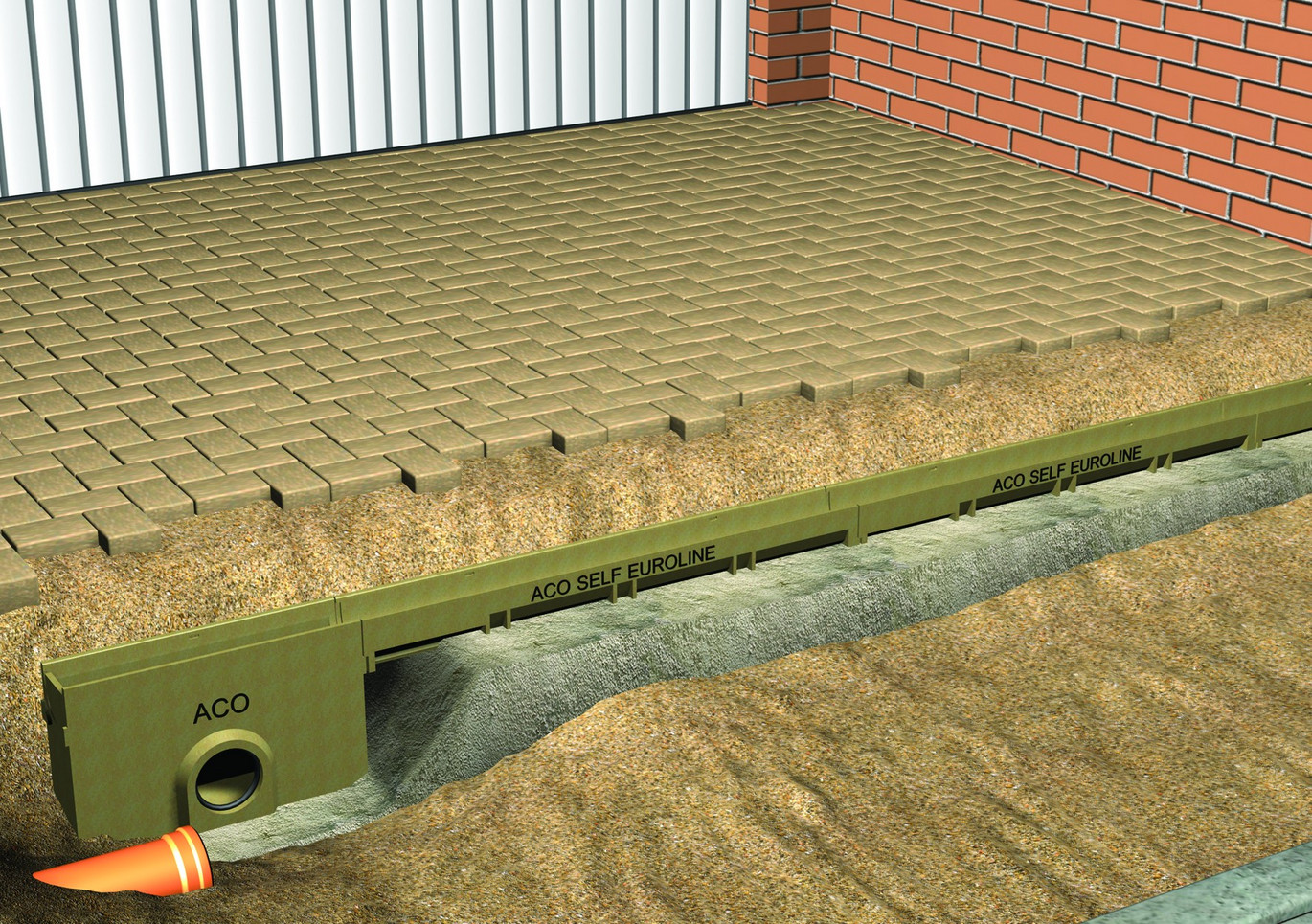

Euroline Einbau 3

3. Монтаж начинается с установки пескоуловителя. Каналы устанавливаются в линию по принципу шпунт-паз. Стрелка на каналах указывает направление движения воды (к пескоуловителю).

Euroline Einbau 4

4. При установке в местах проезда автомобиля первые ряды брусчатки должны быть уложены на тоже бетонное основание, что и сам канал.

Euroline Einbau 5

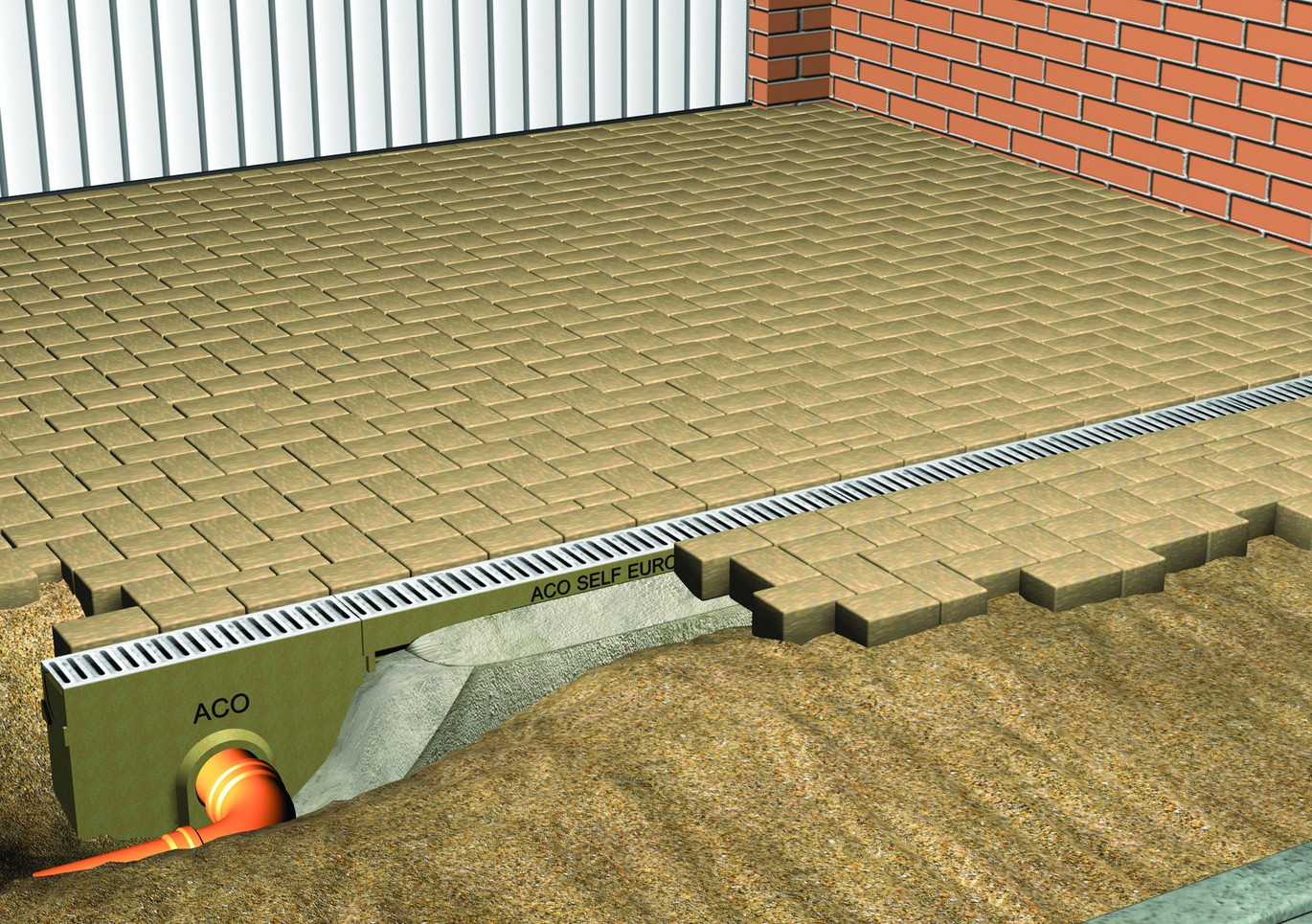

5. Заполните бетонным раствором анкерные карманы стенок канала и, в зависимости, от высоты мощения выполните укладку на общее бетонное основание таким образом, чтобы верх решетки был на 3-5мм ниже уровня мощения. Уложите брусчатку в стык к стенке канала.

Euroline Einbau 6

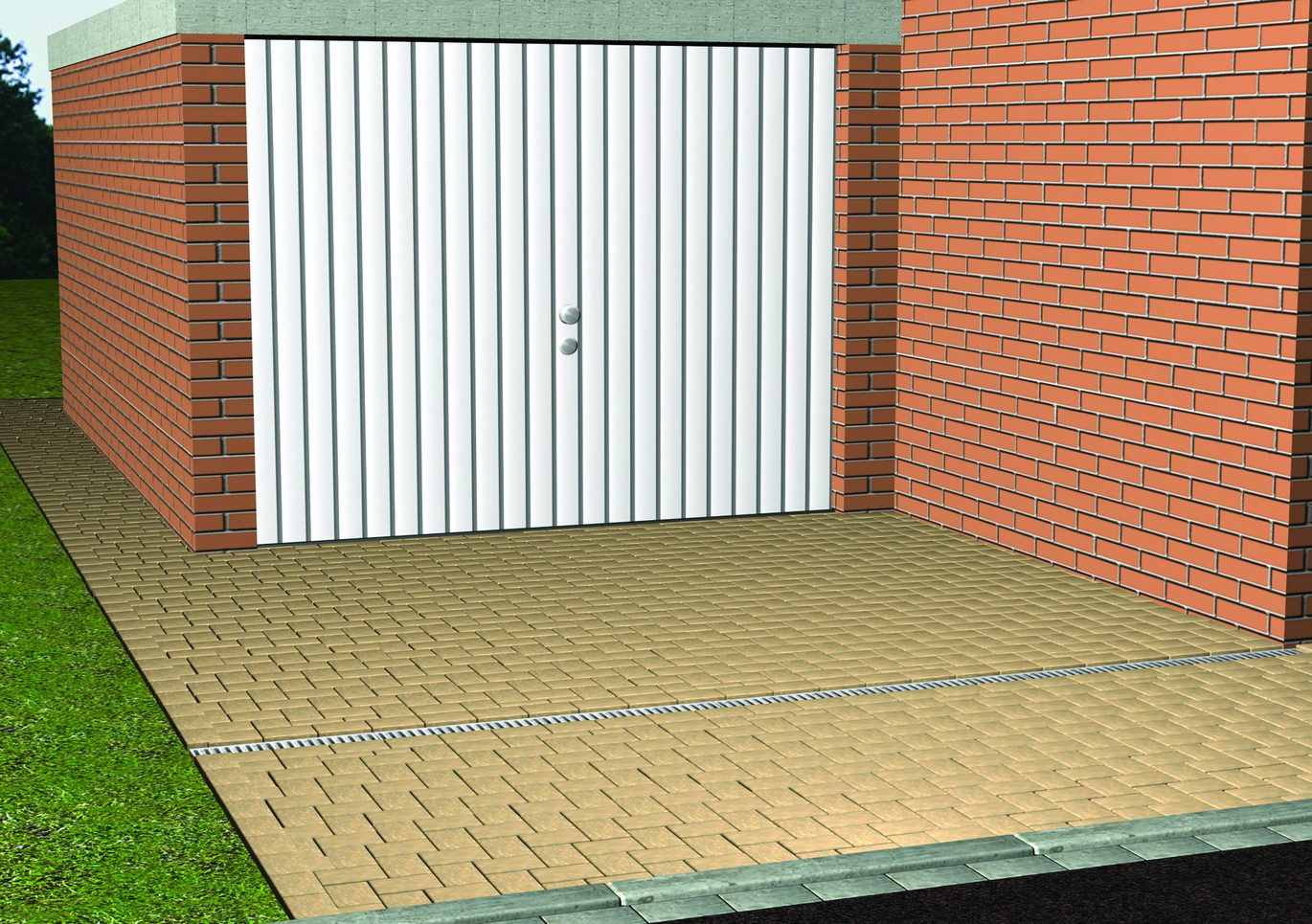

6. Прежде чем осуществлять нагрузку на канал, необходимо дать бетону застыть.
