Каналы малой глубины ACO Multiline


  • Класс нагрузки A15-E600;
  • Монтажная высота – от 60 до 120 мм;
  • Ширина сечения от 100 до 300 мм;
  • Материал – полимербетон ACO;
  • Усиливающий кант из чугуна, оцинкованной или нержавеющей стали предотвращает разрушение верхней части канала;
  • Предусмотрен специальный паз для герметизации стыков каналов в линии;
  • Дизайнерские решетки из оцинкованной или нержавеющей стали, чугуна или пластика с надежным безболтовым креплением Drainlock®. Возможна комплектация щелевыми насадками;
  • При необходимости герметичного прохода выпускной трубы через гидроизоляцию может быть использован специальный фланцевый элемент из нержавеющей стали.

Каналы ACO Multiline соединяются по принципу «шпунт-паз» с образованием паза для герметизации стыка каналов. При необходимости создания линий сложной конфигурации каналы подрезаются по месту и соединяются с помощью двухкомпонентного конструкционного клея. Подробнее о материалах для склеивания и герметизации.

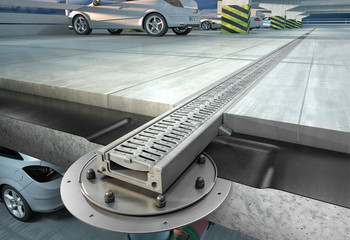

Для прохода выпускной трубы канала через гидроизоляцию перекрытия рекомендуется использовать фланцевый элемент. Он состоит из нижней части (патрубок с приваренным фланцем), размещаемой под слоем гидроизоляции, и верхнего зажимного фланца. В конструкции верхнего фланца предусмотрены специальные протоки для отвода воды и влаги со слоя гидроизоляции в систему канализации. Подробнее в видео по монтажу каналов на перекрытии.

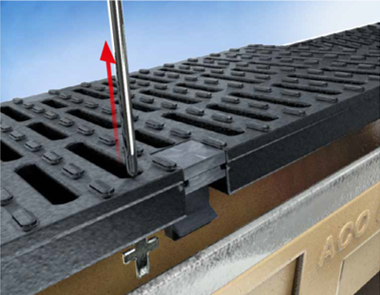

Широкий выбор дизайнерских решеток ACO Multiline позволяет сделать водоотвод не только функциональным, но и эстетически привлекательным. Надежное безболтовое крепление Drainlock® позволяет легко и быстро снимать решетки с помощью специального крюка для осмотра и промывки каналов. При этом крепление Drainlock надежно удерживает решетку на канале в процессе его эксплуатации.

Более подробную техническую информацию для заказа решеток для каналов ACO Multiline вы можете найти в каталоге.

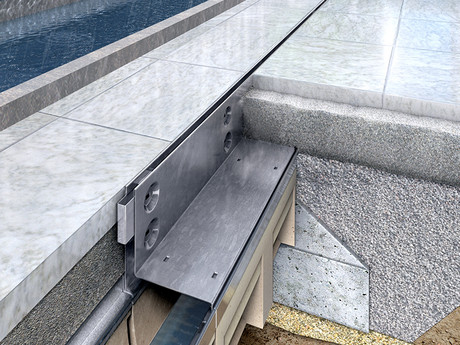

Также интересным дизайнерским решением являются щелевые насадки на каналы ACO Multiline. Подробнее см. здесь

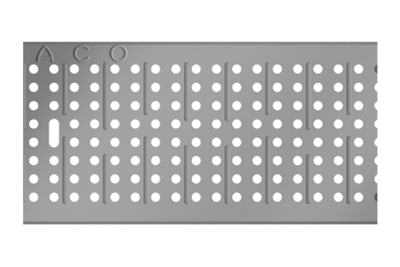

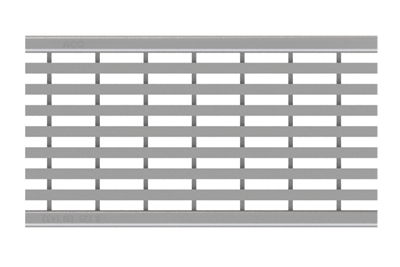

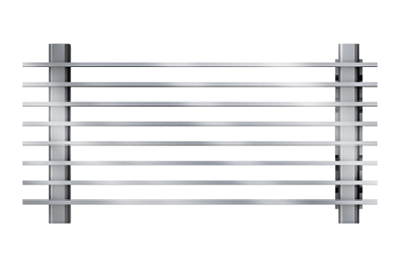

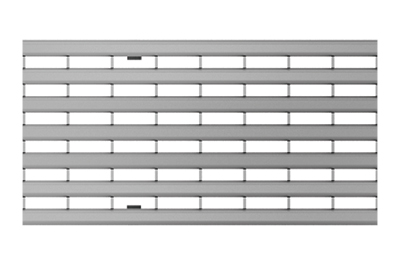

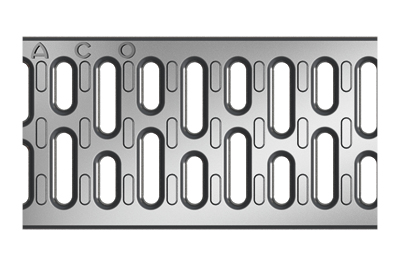

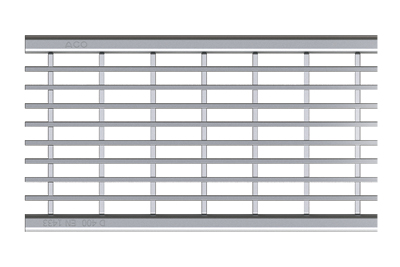

Решетки из нержавеющей стали

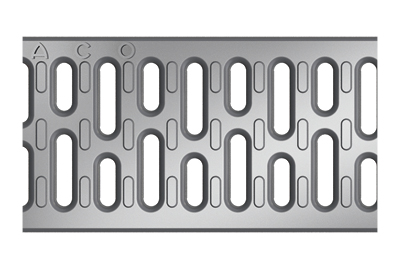

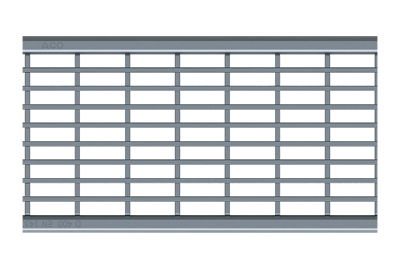

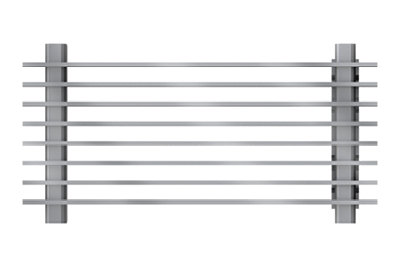

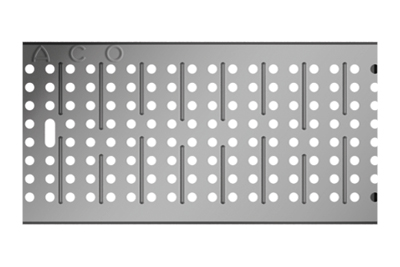

Решетки из оцинкованной стали

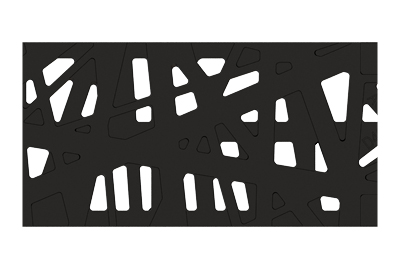

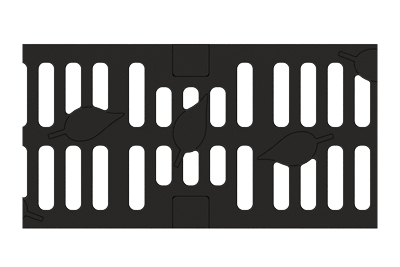

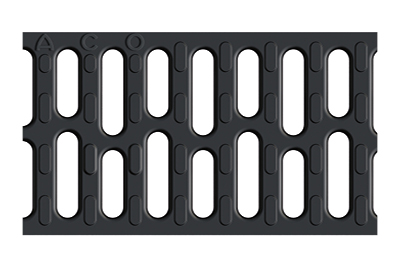

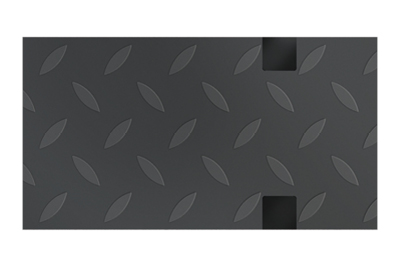

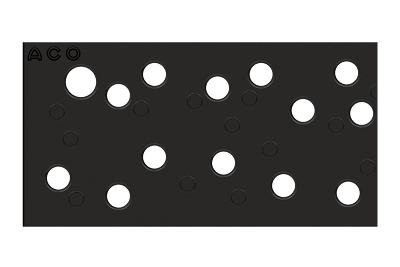

Решетки из чугуна

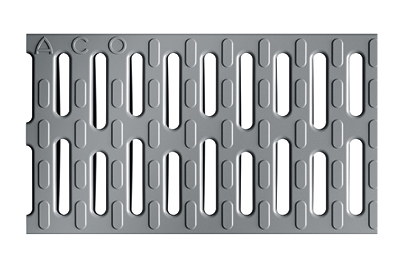

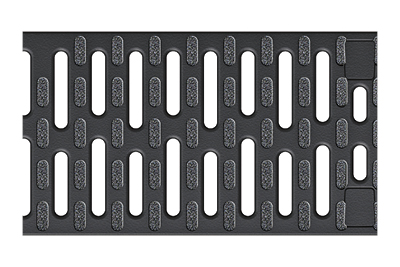

Решетки из пластика

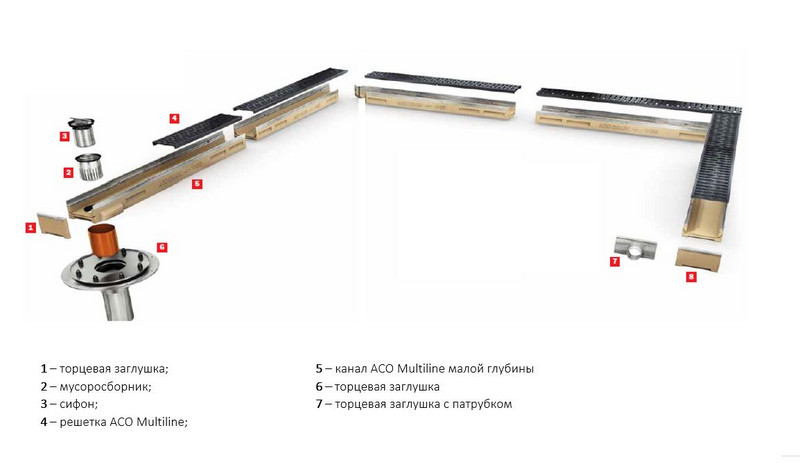

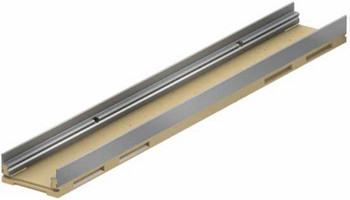

Система ACO Multiline представлена каналами гидравлическим сечением 100, 150, 200 и 300 мм. Для каждого типоразмера канала предусмотрен канал с вертикальным выпуском DN100 со встроенным резиновым уплотнителем. Кант канала может быть выполнен из чугуна, оцинкованной или нержавеющей стали. Более подробную информацию для составления спецификации вы можете найти в каталоге.

Каталог «Каналы малой глубины»pdf
Каталог «Решетки с креплением Drainlock»pdf
Каталог «Щелевые насадки для каналов ACO Multiline»pdf

Каналы ACO Multiline малой глубиныdwg
Решетки для каналов ACO Multilinedwg
Щелевые насадки для каналов ACO Multilinedwg
Комплектующие ACO Multilinedwg
Фланцевый элемент ACOdwg
