Каналы ACO Profiline для отвода воды с фасадов, балконов и террас


Каналы ACO Profiline предназначены для отвода атмосферных осадков, стекающих непосредственно с остекленных фасадов здания в каналы и, далее, в воронки, установленные на террасе или балконе здания. Наши изделия из нержавеющей и оцинкованной стали также удовлетворяют архитектурным требованиям. Широкий выбор решеток позволяет сделать оптимальный выбор, соответствующий архитектурному решению здания.

Ячеистая решетка

ACO Profiline
Отвод воды с фасадов и террас

  • 5 типоразмеров каналов фиксированной или регулируемой высоты позволяет осуществить отвод воды с фасадов с большой площадью остекления;
  • Предотвращение образования луж у стен здания и защита от проникновения влаги внутрь помещения;
  • Возможность регулировки высоты каналов как в процессе монтажа, так и в процессе эксплуатации – на этапе проектирования не нужно рассчитывать точную высоту. Достаточной выбрать нужный диапазон высот;
  • Возможность создания «безбарьерного» порога высотой до 2 см;

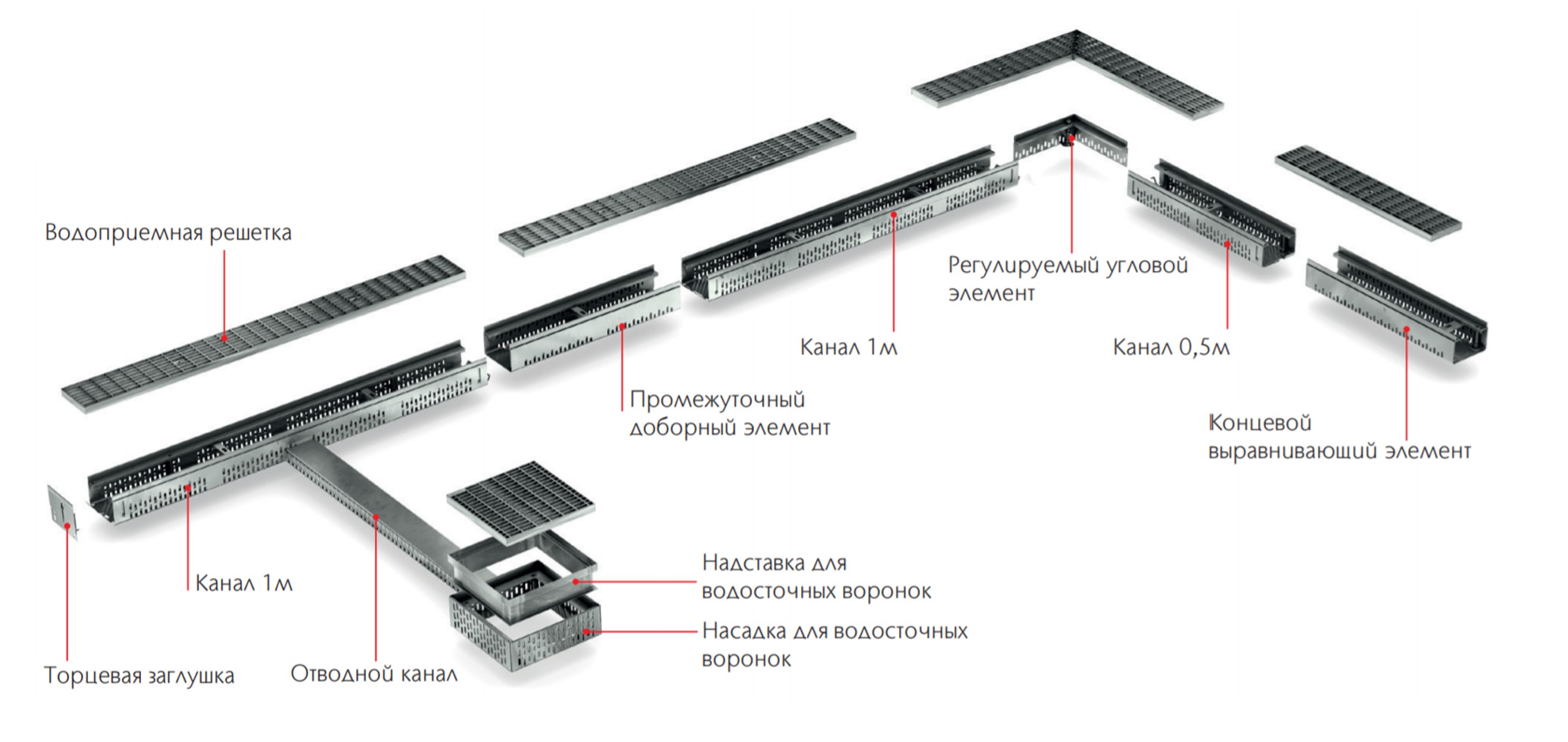

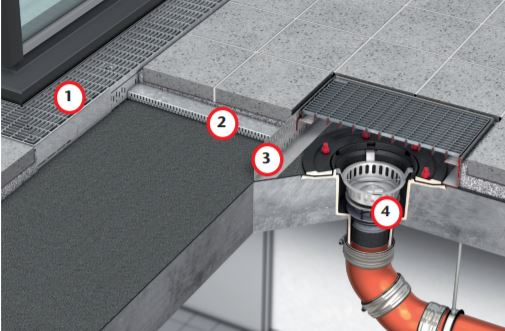

Система ACO Profiline включает в себя пристенные каналы, поперечные отводные каналы, а также верхние секции для воронок, через которые осуществляется выпуск воды в сеть канализации. Пристенные каналы служат для сбора дождевой воды с остекленных фасадов, они оснащены перфорированными стенками, конструкция которых, позволяет регулировать отметку решетки и глубину каналов. Поперечный канал представляет собой полый профиль высотой 30 мм и шириной 100 мм с боковыми дренажными щелями шириной 4 мм и размещается в дренажном слое покрытия балкона или террасы. Торцы поперечного канала укладываются вплотную: один - к щелям пристенного канала, а другой – к щелям верхней секции выпускной воронки. Верхняя секция со съемной решеткой также имеет перфорированные стенки, конструкция которых позволяет регулировать высоту изделия. Секция служит ревизией для доступа к выпускной воронке.

  1. пристенный канал
  2. поперечный отводной канал
  3. верхняя секция выпускной воронки
  4. выпускная воронка

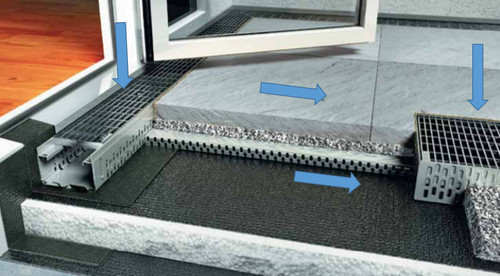

Принцип работы

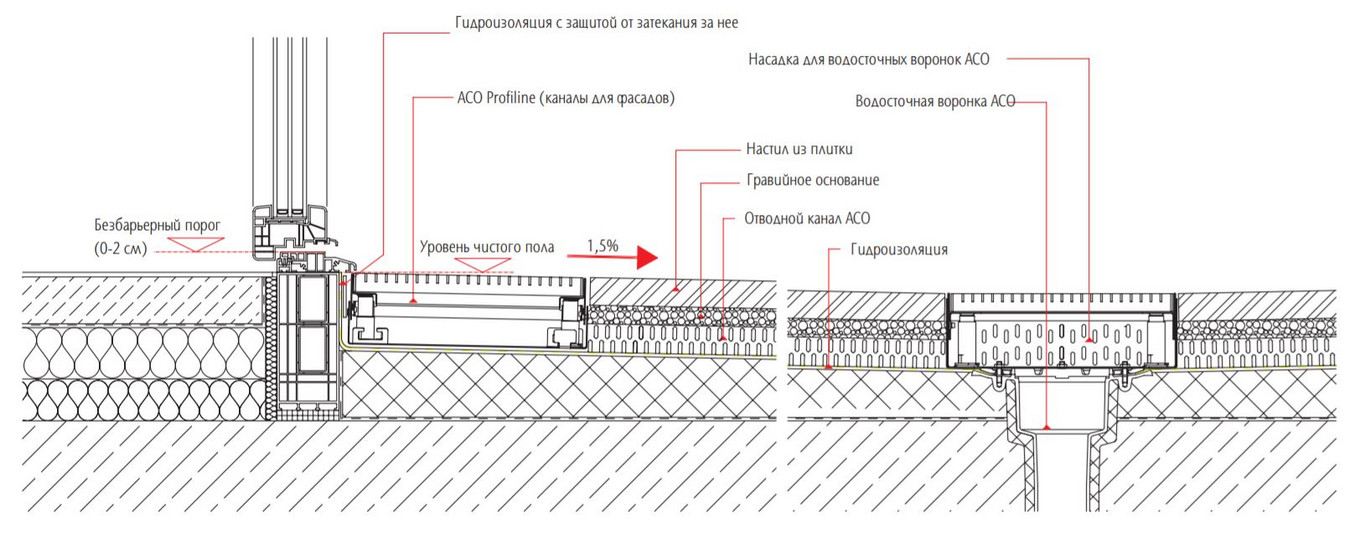

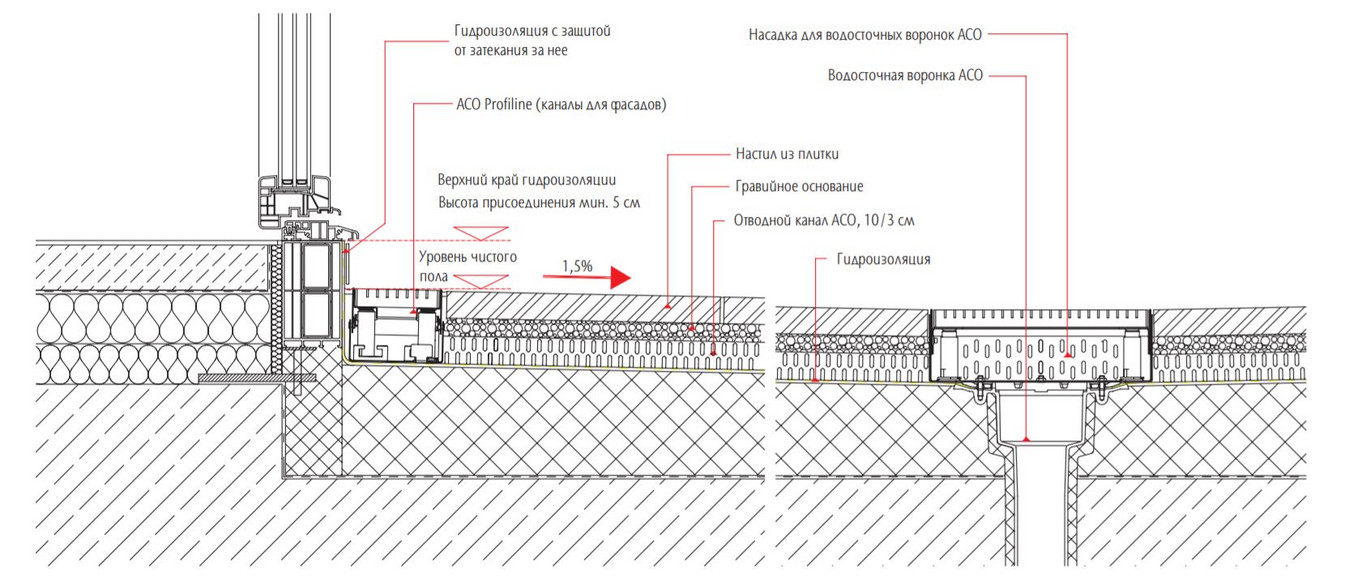

Система ACO Profiline предназначена для установки на террасах и балконах с водопроницаемым покрытием пола. Под покрытием пола, над слоем гидроизоляции, должен находится дренажный слой, например, гравий. Каналы Profiline собирают воду как с покрытия пола, так с остекленных фасадов. Собранная в канал вода, через его перфорированные стенки перепускается на слой гидроизоляции. По гидроизоляции, уложенной по разуклонке стяжки пола, вода поступает в выпускную воронку. Со временем может произойти заиливание дренажного слоя, располагаемого между покрытием и гидроизоляцией. Для того, чтобы отток воды от пристенного канала продолжался, предусматривается поперечный канал. Над выпускной воронкой устанавливаются надставные элементы со съемной решеткой для возможности доступа к воронке.

Система Profiline не применима, если в составе конструкции пола отсутствует дренажный слой. При устройстве полов с покрытием, укладываемом на цементную стяжку, следует применять каналы без перфорированных стенок. Возможные варианты представлены здесь.

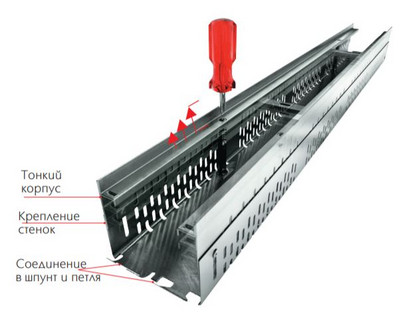

Система ACO Profiline содержит все необходимые элементы для простого и удобного монтажа линий различной конфигурации и длины. Для соединения отдельных каналов друг с другом предусмотрена простая замковая система шпунтов и петель. Эта система обеспечивает дополнительную безопасность при укладке на легко повреждаемую гидроизоляцию. Для обеспечения оптимального дренажа служат дренажные прорези на боковых стенках (ширина 4 мм), которые доходят до нижнего края каналов. Плоское, глухое днище канала обеспечивает высокий запас устойчивости и распределение нагрузки. Все элементы системы представлены в двух материалах: оцинкованная или нержавеющая сталь. Более подробную информацию для составления спецификации вы можете найти в каталоге.

Дополнительные элементы

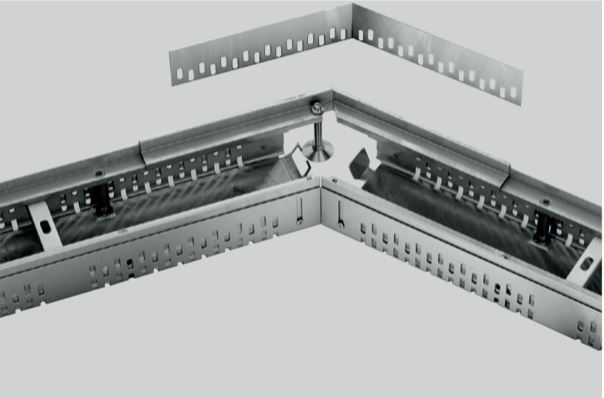

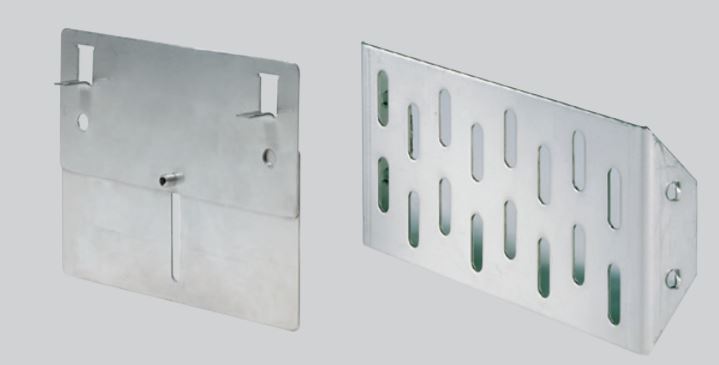

Регулируемый угловой элемент

Регулируемый угловой элемент позволяет получить любой угол до 90° без трудоемкого разрезания корпуса каналов. Он устанавливается в качестве соединительного элемента для элементов канала и обеспечивает наибольшую устойчивость в качестве опоры для решетки.
(Не подходит для доборных элементов).

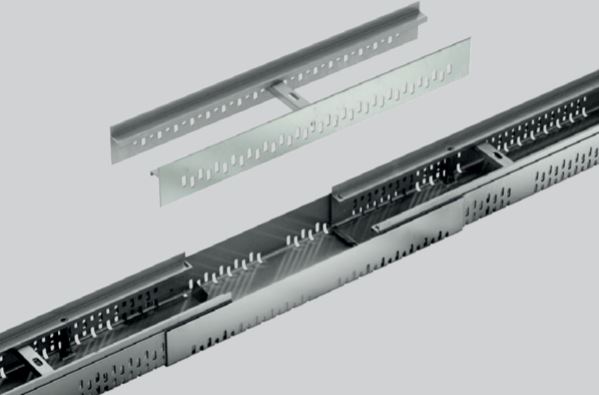

Промежуточный доборный элемент

Для устранения разницы по длине служит промежуточный доборный элемент. Он просто устанавливается между корпусами двух каналов и обеспечивает плавную подгонку монтажной длины от 50 до 500 мм между двумя элементами канала. Например, 1,35 м : 2 x 0,5-м-элемент канала или 1 x промежуточный доборный элемент.

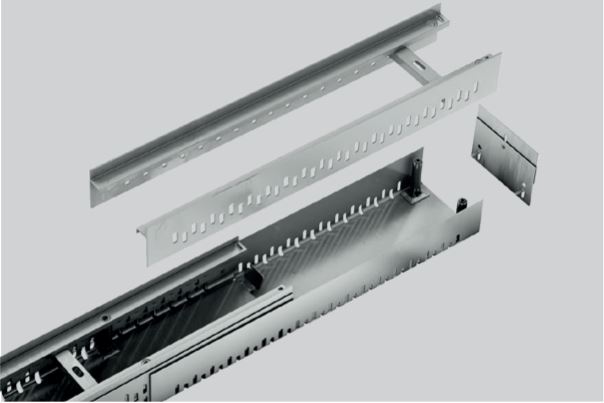

Торцевой доборный элемент

Торцевой выравнивающий элемент также обеспечивает плавную регулировку монтажной длины от 100 до 550 мм в торце линии каналов. Например, 0,89 м :
• 0,5-м-элемент канала
• 1x концевой выравнивающий элемент

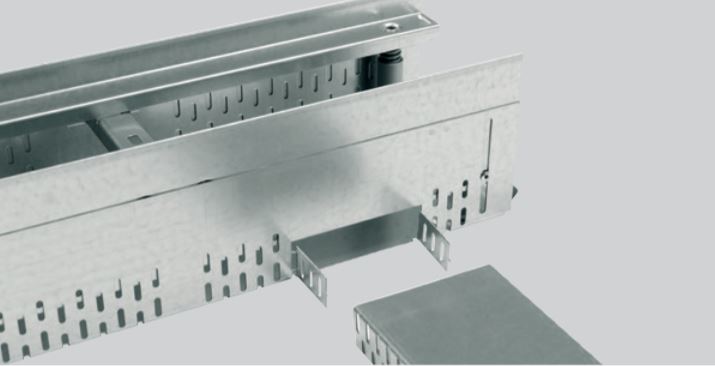

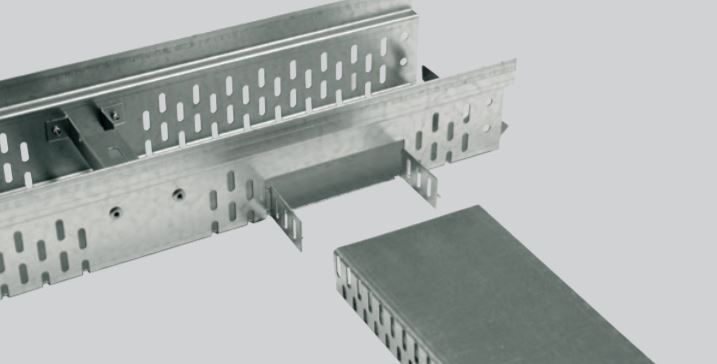

Крепления для присоединения отводного канала

Крепления для присоединения отводного канала обеспечивают присоединение линии каналов к канализационной системе. Боковая стенка канала открывается, отводной канал насаживается на отогнутые боковые части. Они фиксируют положение отводного канала во время укладки.

Отводные каналы

Отводные каналы имеют длину 0,5 м и устанавливаются под прямым углом к стенке канала, другим торцом отводной канал подводится к насадке водосточной воронки.

Торцевые заглушки

Заглушками для каналов служат торцевые стенки, выбираемые в зависимости от габаритов канала.

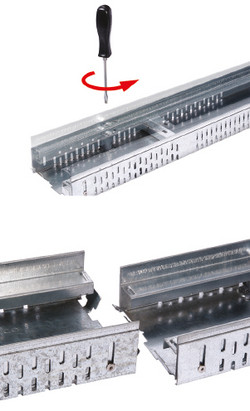

Пристенные каналы могут быть двух типов: с регулируемой и фиксированной высотой. Использование каналов с регулируемой высотой позволяет легко установить каналы в соответствии с проектной отметкой во время выполнения монтажных работ. А также дает возможность простой регулировки высоты канала в процессе эксплуатации. Например, в случае просадки покрытия балкона или террасы. Все каналы и элементы системы представлены в двух материалах: оцинкованная или нержавеющая сталь.

ВАЖНО! Все элементы системы должны быть изготовлены из одного материала. Совместное использование в одной системе элементов из оцинкованной и нержавеющей стали приводит к развитию коррозии и появлению ржавчины.

Более подробную информацию для составления спецификации вы можете найти в каталоге.

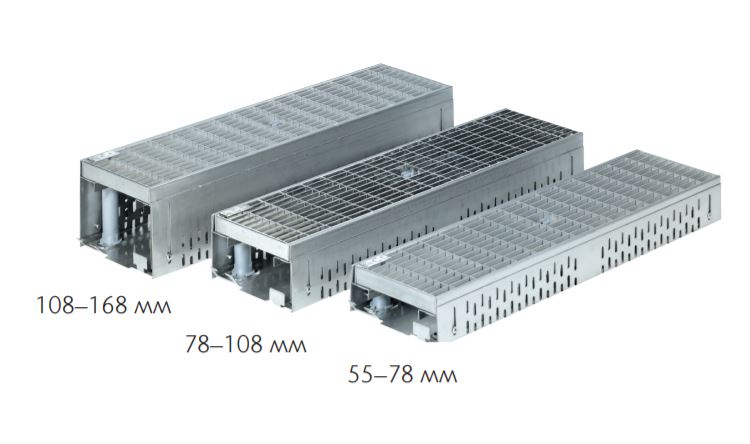

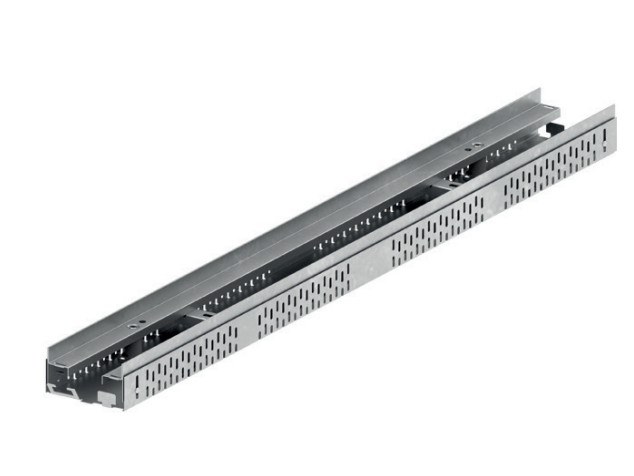

Каналы с регулируемой высотой

Возможные варианты сечения каналов:

  • 100 мм
  • 130 мм
  • 155 мм
  • 200 мм
  • 250 мм

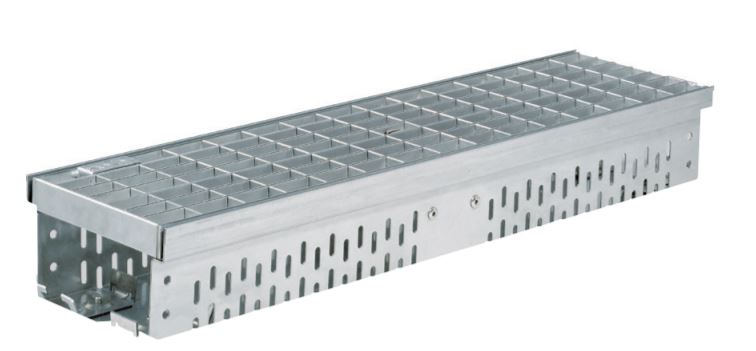

Каналы фиксированной высоты

Возможные варианты высоты каналов:

  • 50 мм
  • 75 мм
  • 100 мм

Возможные варианты сечения каналов:

  • 100 мм
  • 130 мм
  • 155 мм
  • 200 мм
  • 250 мм

Решетки для каналов ACO Profiline

Решетки в системе ACO Profiline могут быть изготовлены из оцинкованной, нержавеющей стали или пластика и рассчитаны только на пешеходную нагрузку и проезд инвалидной коляски. Решетки могут быть как с креплением к каналу, так и без него. Для каналов с регулируемой и фиксированной высотой применяются одни и те же решетки.

ВАЖНО! Все элементы системы (в том числе и решетки) должны быть изготовлены из одного материала. Совместное использование в одной системе элементов из оцинкованной и нержавеющей стали приводит к развитию коррозии и появлению ржавчины.
Более подробную информацию для составления спецификации вы можете найти в каталоге

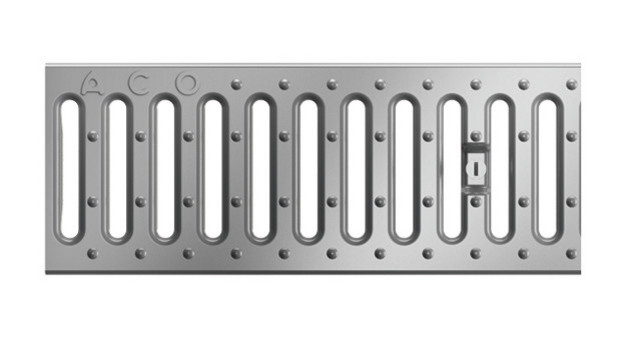

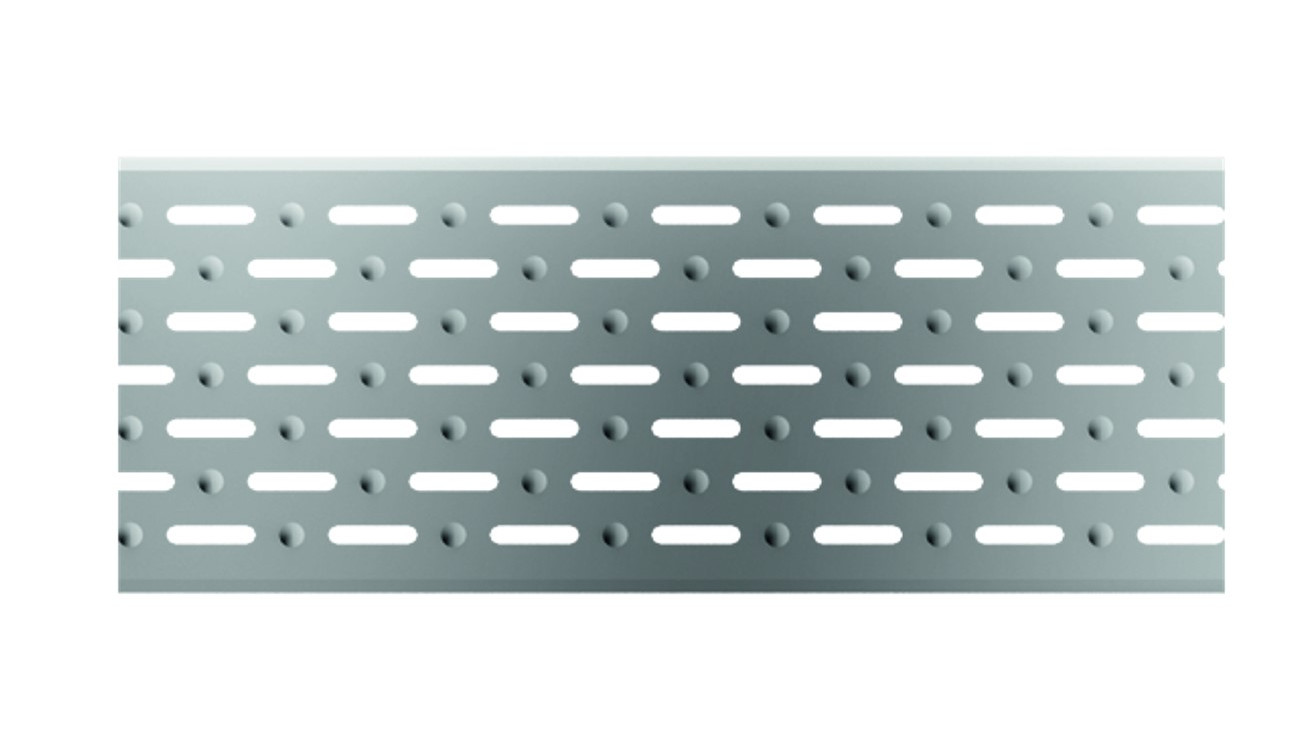

Решетка с прорезями

  • закрепляется болтами
  • выдерживает пешеходов, инвалидные коляски
  • материал: оцинкованная, или нержавеющая сталь
  • для каналов шириной 130мм

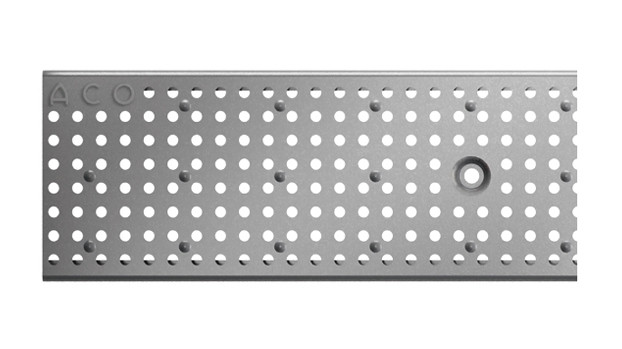

Решетка перфорированная

  • закрепляется болтами
  • выдерживает пешеходов, инвалидные коляски
  • материал: оцинкованная сталь
  • для каналов шириной 100/130мм

Решетка с продольными прорезями

  • без фиксирующих болтов
  • выдерживает пешеходов, инвалидные коляски
  • материал: нержавеющая сталь
  • для каналов шириной 130мм

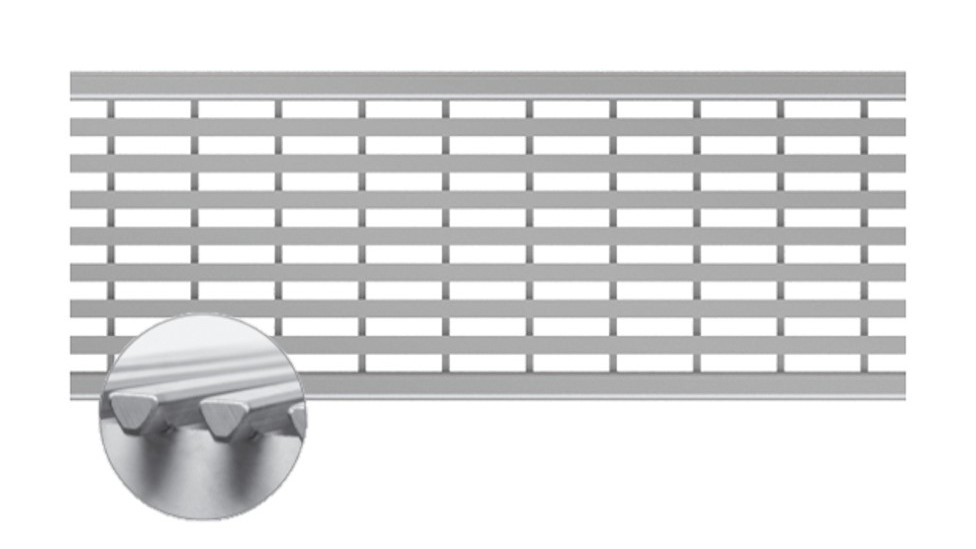

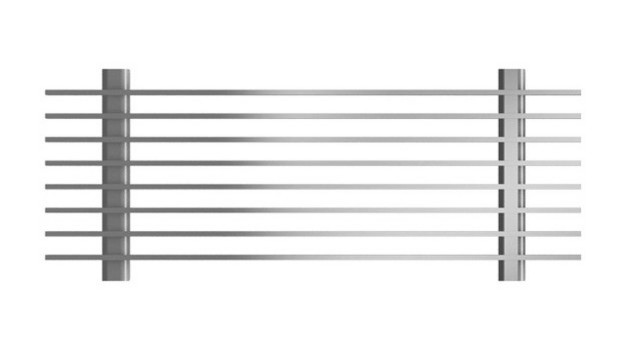

Решетка продольный прут шириной 3мм

  • ширина щели- 5мм
  • безопасна для каблуков
  • без фиксирующих болтов
  • материал: нержавеющая сталь
  • для каналов шириной 100/130см

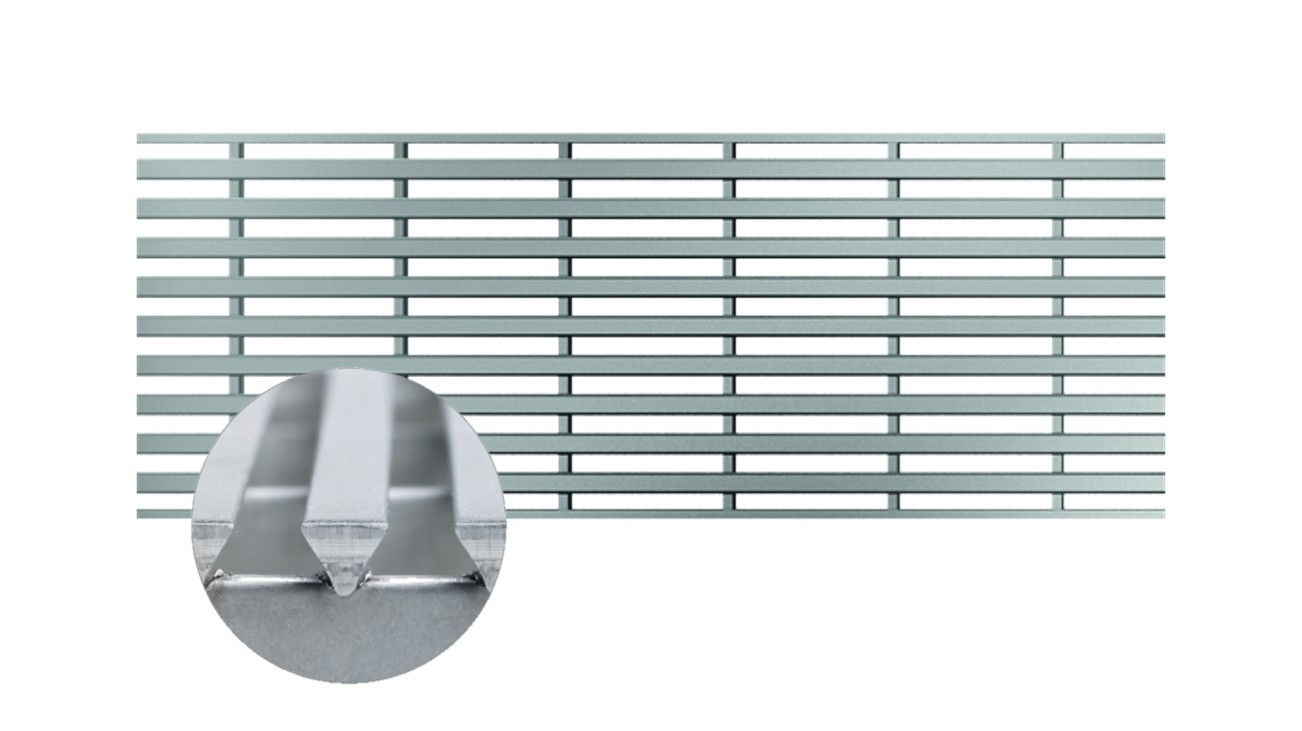

Решетка продольный прут шириной 7мм

  • ширина щели - 6,5мм
  • безопасна для каблуков
  • без фиксирующих болтов
  • материал: нержавеющая сталь
  • для каналов шириной 130/155мм

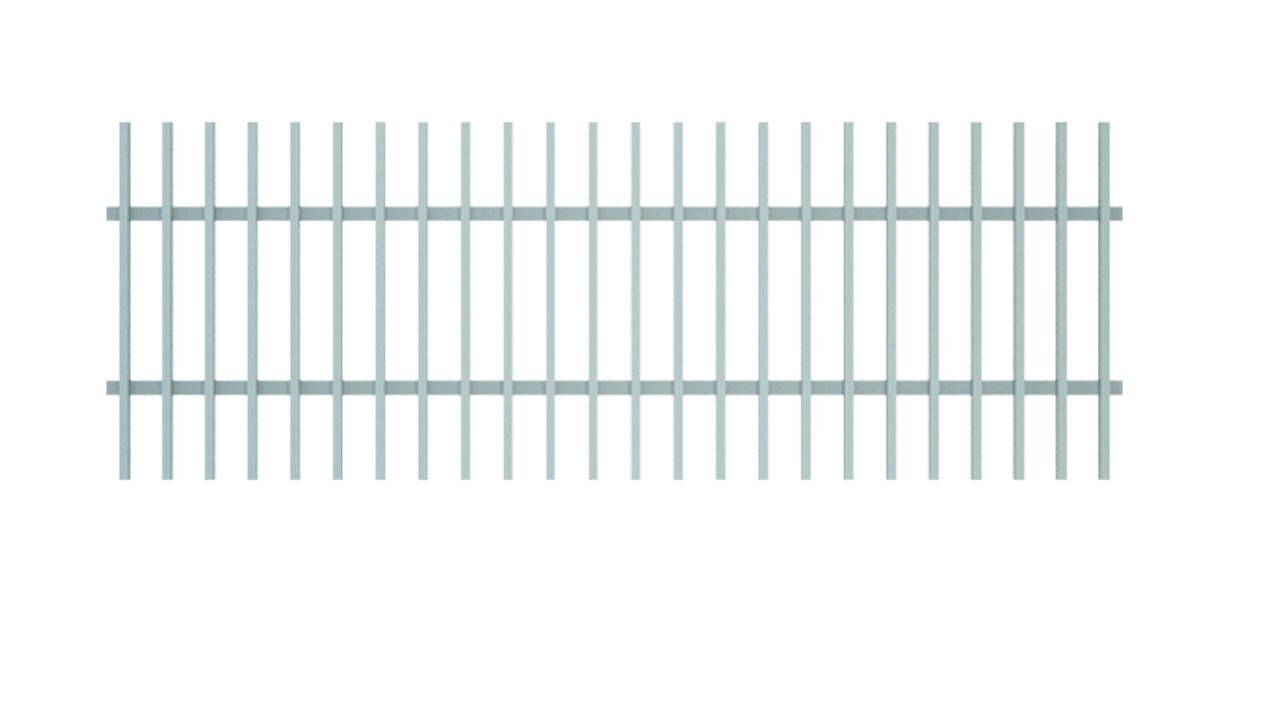

Решетка поперечный прут

  • без фиксирующих болтов
  • материал: нержавеющая сталь
  • для каналов шириной 130мм

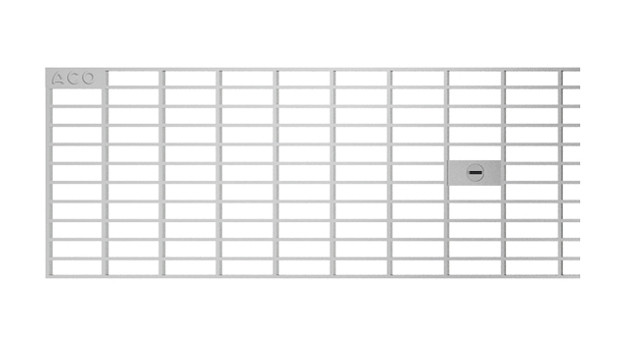

Решетка ячеистая

  • закрепляется болтами
  • выдерживает пешеходов, инвалидные коляски
  • материал: оцинкованная, или нержавеющая сталь
  • размер ячейки 30х10мм, для каналов шириной 100/130/155/200/250мм

Решетка продольный прут сечением 3х15

  • без фиксирующих болтов
  • выдерживает пешеходов, инвалидные коляски
  • материал: оцинкованная сталь
  • для каналов шириной 130/155мм

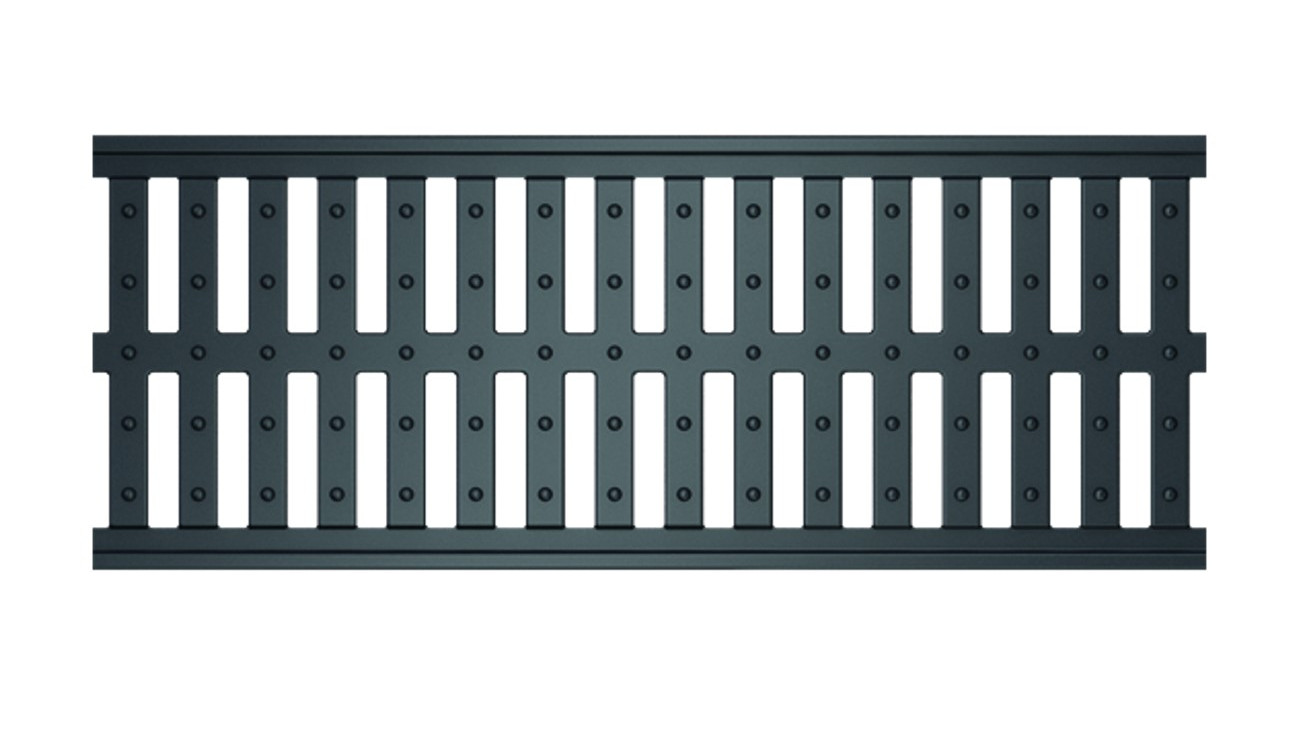

Решетка пластиковая

  • без фиксирующих болтов
  • выдерживает пешеходов, инвалидные коляски
  • материал: пластик
  • для каналов шириной 130мм

Решетка продольный прут шириной 7мм

  • ширина щели - 5,5мм
  • безопасна для каблуков
  • без фиксирующих болтов
  • материал: нержавеющая стал
  • для каналов шириной 100/130мм

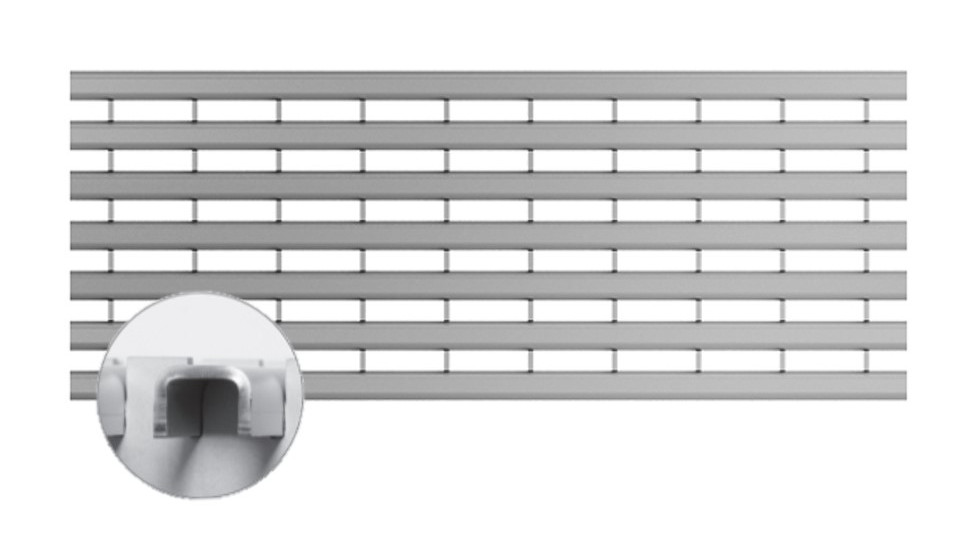

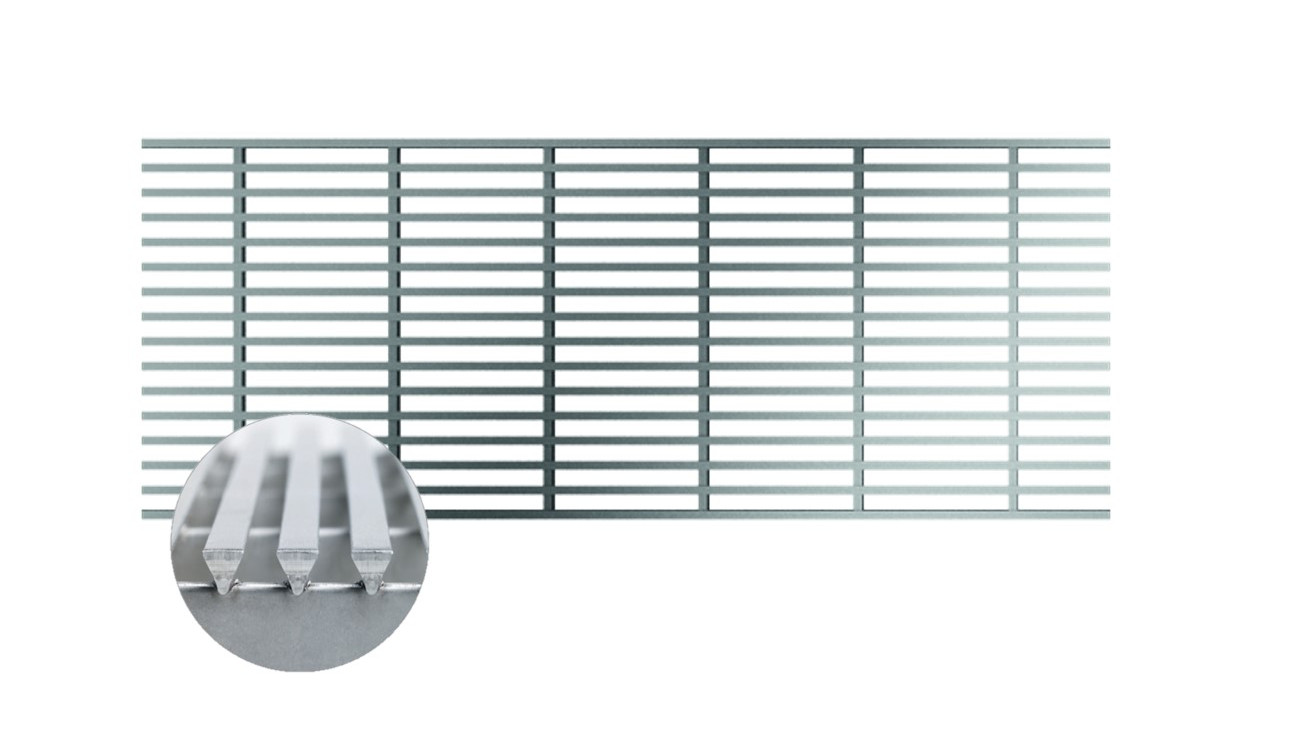

Решетка продольный прут U-образного сечения (с антискольжением)

  • ширина щели - 7,6мм
  • безопасна для каблуков
  • без фиксирующих болтов
  • материал: нержавеющая сталь
  • для каналов шириной 130/155 мм

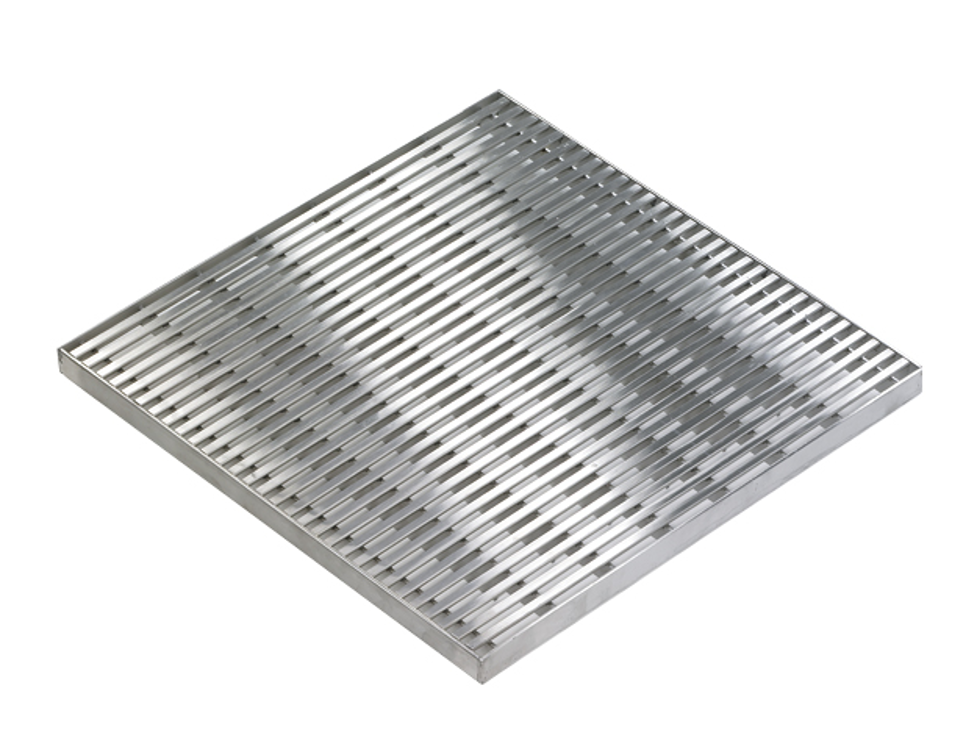

Решетки для верхних секций выпускных воронок

Размеры решеток: 300х300, 400х400 и 500х500 мм.

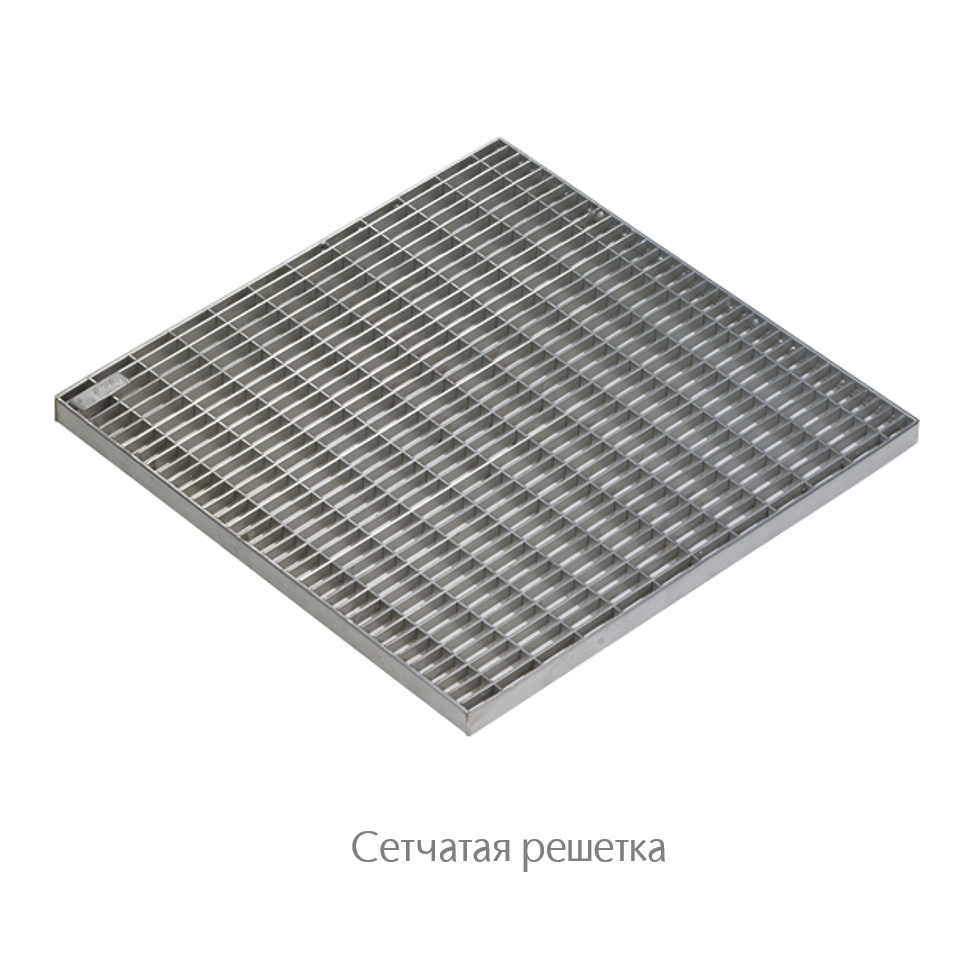

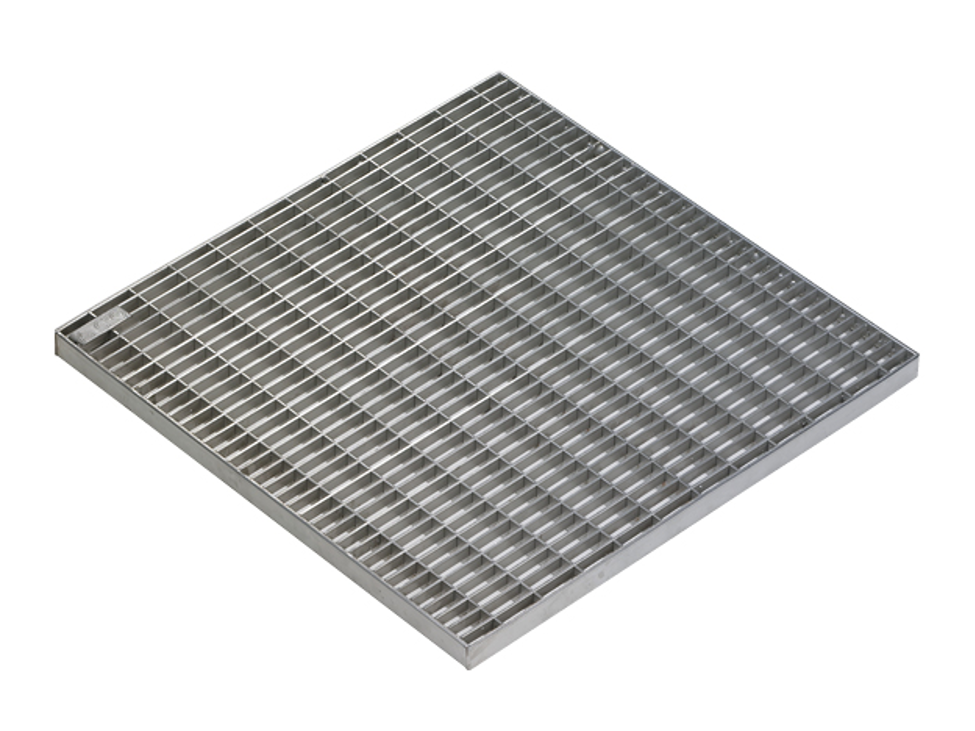

Ячеистая решетка

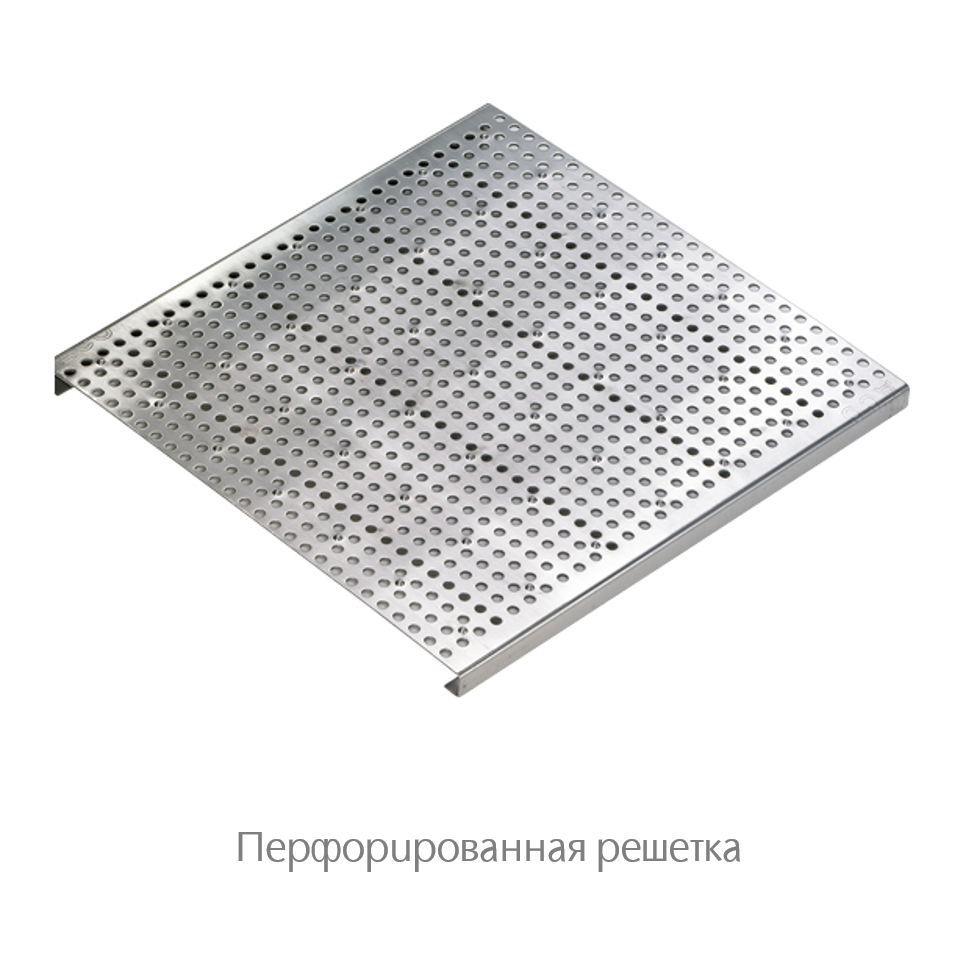

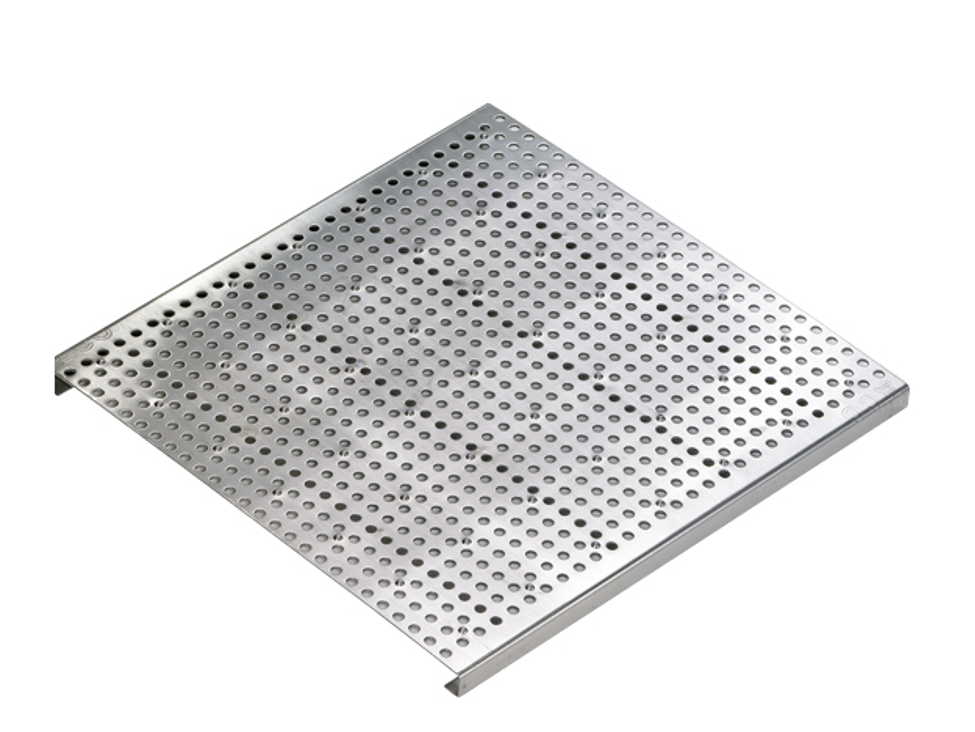

Перфорированная решетка

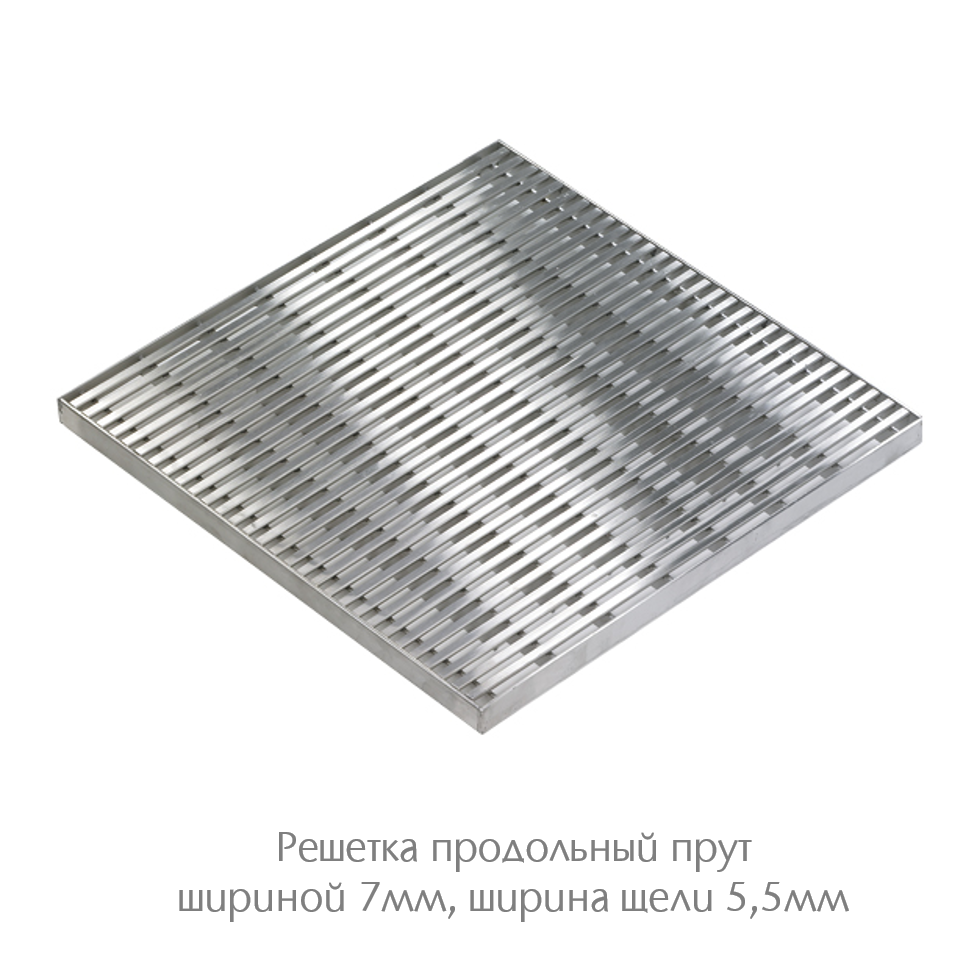

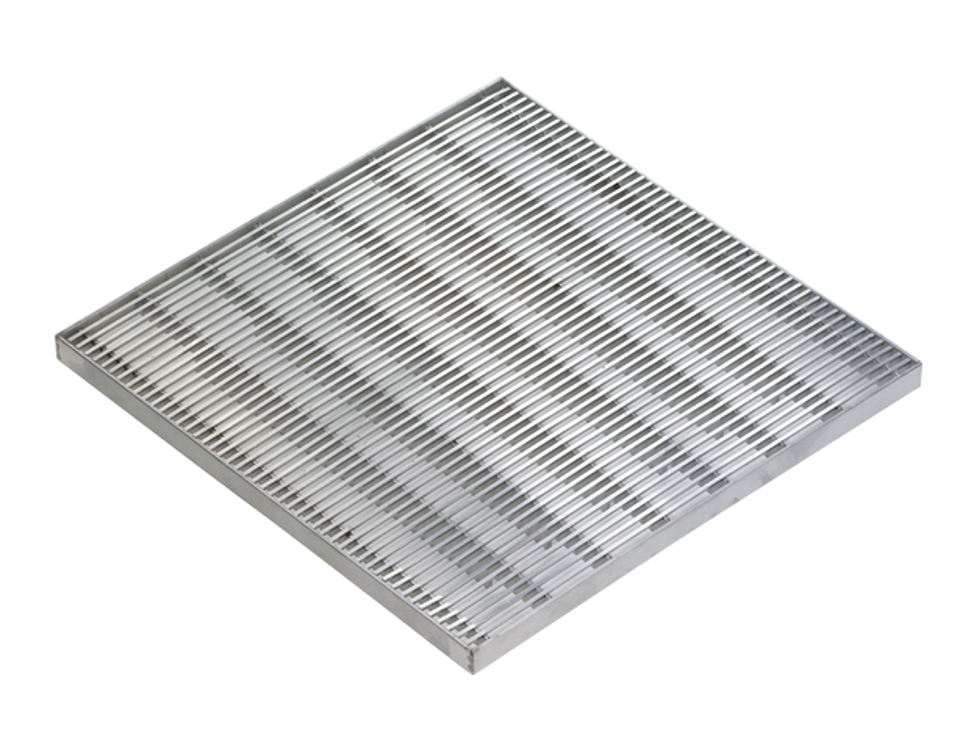

Решетка продольный прут шириной 7 мм, ширина щели 5.5 мм

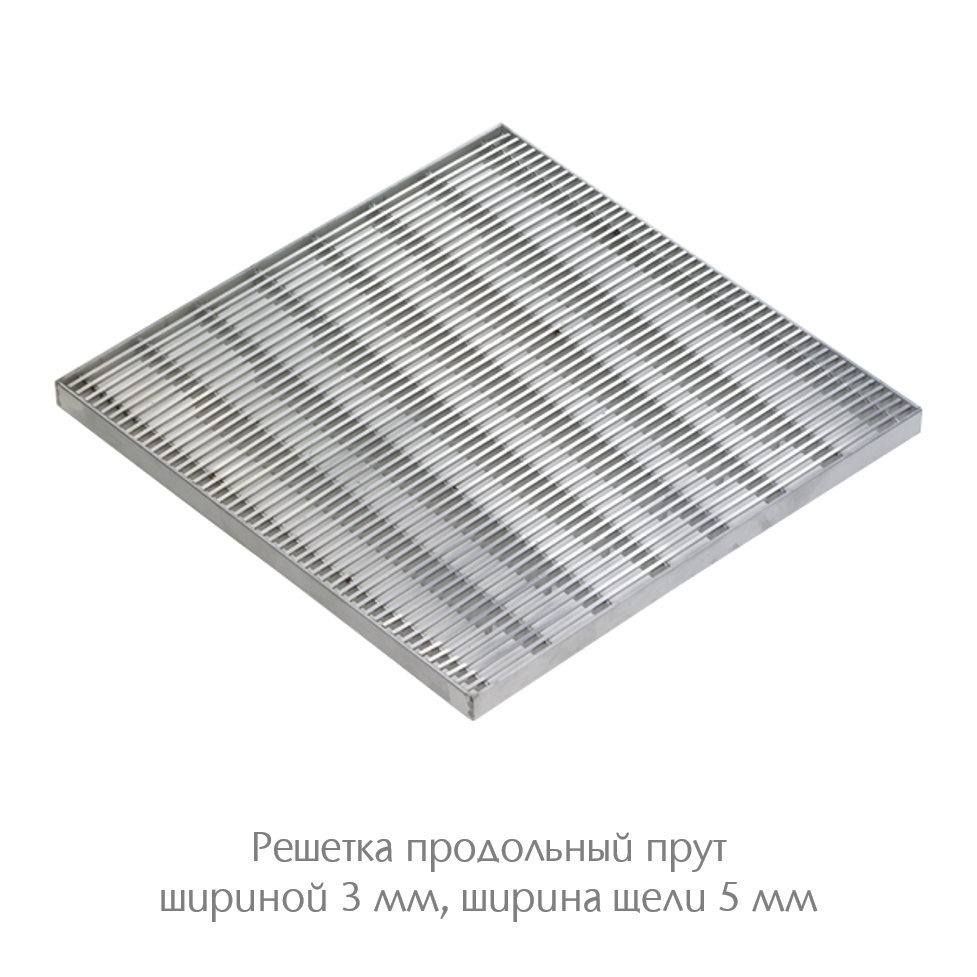

Решетка продольный прут шириной 3 мм, ширина щели 5 мм

ACO Profiline с регулируемой высотой

ACO Profiline "безбарьерный порог"
