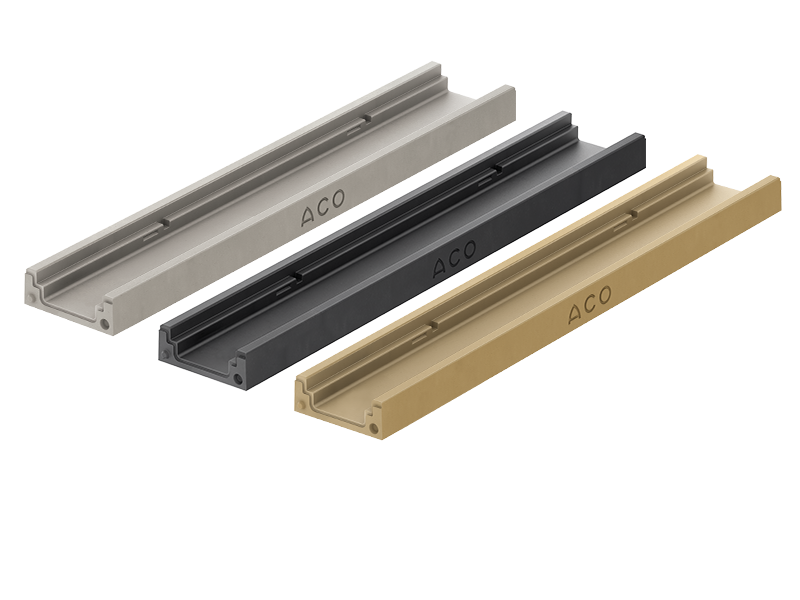

Каналы малой глубины ACO Deckline для многоуровневых паркингов


  • Класс нагрузки С250;
  • Малая монтажная высота - 60 мм;
  • Материал – полимербетон ACO;
  • Усиленный кант шириной 10 мм из полимербетона предотвращает разрушение верхней части канала;
  • Предусмотрен специальный паз для герметизации стыков каналов в линии;
  • Решетки из чугуна, пластика, оцинкованной или нержавеющей стали с надежным безболтовым креплением Drainlock®;
  • При необходимости герметичного прохода выпускной трубы через гидроизоляцию, может быть использован специальный фланцевый элемент из нержавеющей стали.

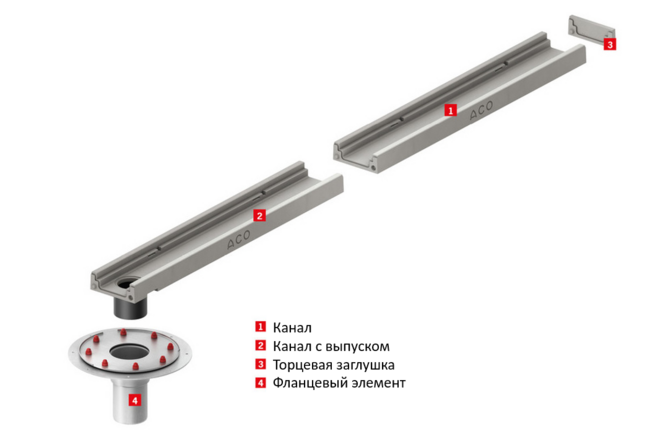

Каналы для паркинга ACO Deckline соединяются по принципу «шпунт-паз» с образованием паза для герметизации стыка каналов. При необходимости создания линий сложной конфигурации каналы подрезаются по месту и соединяются с помощью двухкомпонентного конструкционного клея. Подробнее о материалах для склеивания и герметизации.
Для прохода выпускной трубы канала через гидроизоляцию перекрытия рекомендуется использовать фланцевый элемент. Он состоит из нижней части (патрубок с приваренным фланцем), размещаемой под слоем гидроизоляции и верхнего зажимного фланца. В конструкции верхнего фланца предусмотрены специальные протоки для отвода воды и влаги со слоя гидроизоляции в систему канализации. Подробнее в видео по монтажу каналов на перекрытии.

Более подробную информацию для составления спецификации вы можете найти в каталоге.

Решетки из нержавеющей стали

Решетки из оцинкованной стали

Решетки из чугуна

Решетки из пластика

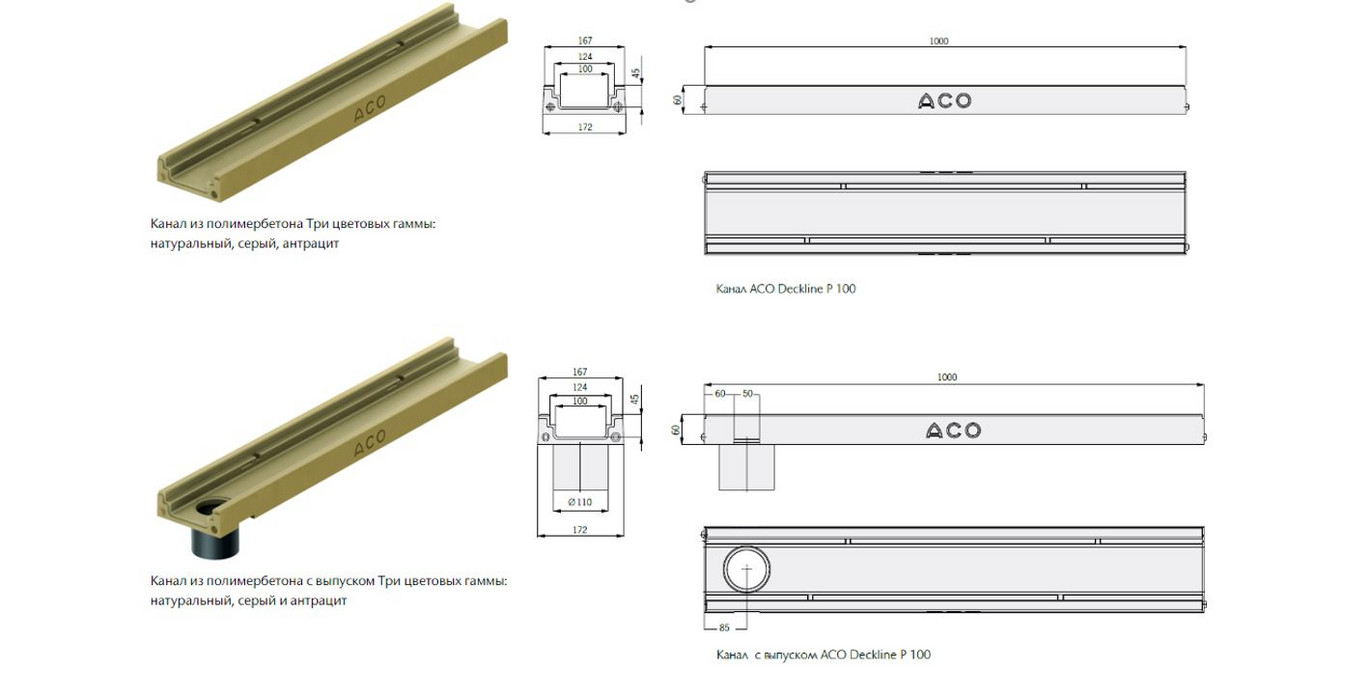

Система ACO Deckline представлена каналами гидравлическим сечением 100 мм. Более подробную информацию для составления спецификации вы можете найти в каталоге.

Каталог «Каналы малой глубины»pdf
Каталог «Решетки с креплением Drainlock»pdf
Каталог «Профессиональные системы водоотведения»pdf

Каналы ACO Deckline малой глубиныdwg
Решетки для каналов ACO Decklinedwg
Фланцевый элемент ACOdwg
