Водоотводные каналы малой глубины ACO CivicLine


  • Класс нагрузки A15-C250;
  • Монтажная высота – от 75 до 100 мм;
  • Сечения 100, 150 мм;
  • Материал – полимербетон ACO;
  • Усиливающий кант из оцинкованной ультра стали предотвращает разрушение верхней части канала;
  • Предусмотрен специальный паз для герметизации стыков каналов в линии;
  • Решетки из чугуна, пластика или оцинкованной стали с надежным безболтовым креплением Drainlock®;
  • При необходимости герметичного прохода выпускной трубы через гидроизоляцию может быть использован специальный фланцевый элемент из нержавеющей стали.

Каналы ACO Civicline соединяются по принципу «шпунт-паз» с образованием паза для герметизации стыка каналов. При необходимости создания линий сложной конфигурации каналы подрезаются по месту и соединяются с помощью двухкомпонентного конструкционного клея. Подробнее о материалах для склеивания и герметизации.
Для прохода выпускной трубы канала через гидроизоляцию перекрытия рекомендуется использовать фланцевый элемент. Он состоит из нижней части (патрубок с приваренным фланцем), размещаемой под слоем гидроизоляции, и верхнего зажимного фланца. В конструкции верхнего фланца предусмотрены специальные протоки для отвода воды и влаги со слоя гидроизоляции в систему канализации. Подробнее в видео по монтажу каналов на перекрытии.

Более подробную информацию для составления спецификации вы можете найти в каталоге.

Решетки из оцинкованной стали

Решетки из чугуна

Решетки из пластика

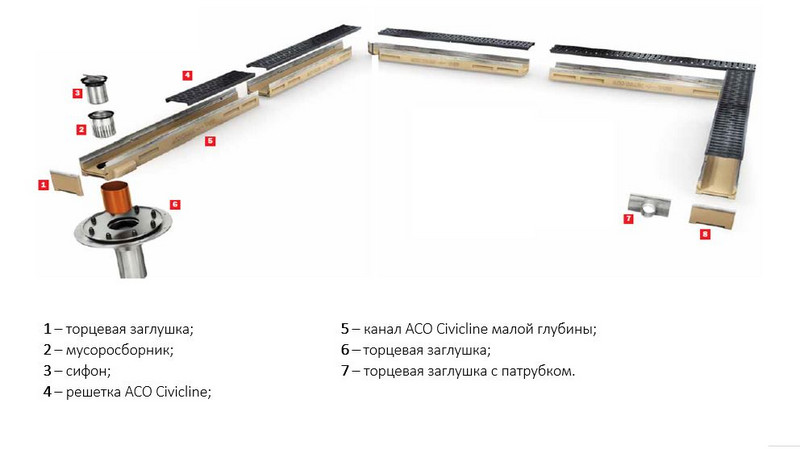

Система ACO Civicline представлена каналами гидравлическим сечением 100 и 150 мм. Для каждого типоразмера канала предусмотрен канал с вертикальным выпуском DN100 со встроенным резиновым уплотнителем. Кант канала выполнен из оцинкованной ультра стали.Более подробную информацию для составления спецификации вы можете найти в каталоге.

Каталог «Каналы малой глубины»pdf
Каталог «Решетки с креплением Drainlock»pdf
Каталог «Профессиональные системы водоотведения»pdf

Каналы ACO Civicline малой глубиныdwg
Решетки для каналов ACO Civiclinedwg
Фланцевый элемент ACOdwg
