Чертежи жироотделителей ACO в формате AutoCad
Жироотделители ACO Lipator-P-RM NS 4.dxf
Жироотделители ACO Lipator-P-RM NS 10.dxf
Жироотделители ACO Lipator-P-RM NS 20.dxf
Жироотделители ACO Lipator-P-RM NS 25.dxf
You are using an old browser that we do not support anymore. Please consider using a modern web browser such as Microsoft Edge, Google Chrome or Firefox for the best website experience.

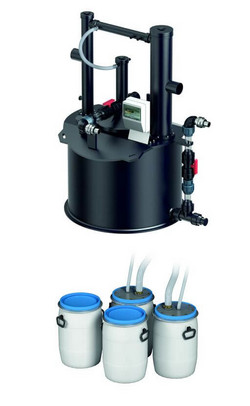

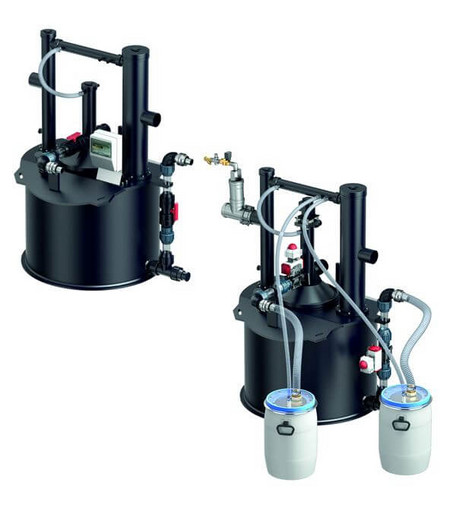

Модели марки Lipator-P – группа жироотделителей со сварными корпусами из пластика (Р), круглой в плане формы (R). Эти модели не требуют подхода утилизационной машины, т.к. откачка жира и осадка производится в сменные бочки. Номенклатура ACO Lipator-P включает в 2 группы жироотделителей – с управлением откачкой жира и осадка вручную и с автоматическим управлением откачкой.
Пропуск.способность (расход) л/с. | Диаметр патрубков вх.-вых | Общ. объем | Диаметр * Высота | Самый тяж.элемент кг | Вес пустой,кг | Вес полный,кг | Артикул |
NS 4 | DN 100 | 570 | 1270*860 | 80 | 150 | 720 | 3574.40.10 |
NS 10 | DN 150 | 1570 | 1660*660 | 120 | 280 | 1850 | 3580.40.10 |
NS 20 | DN 200 | 2250 | 1920*700 | 160 | 340 | 2590 | 3590.40.10 |
NS 25 | DN 200 | 2500 | 1920*700 | 160 | 370 | 2870 | 3595.40.10 |

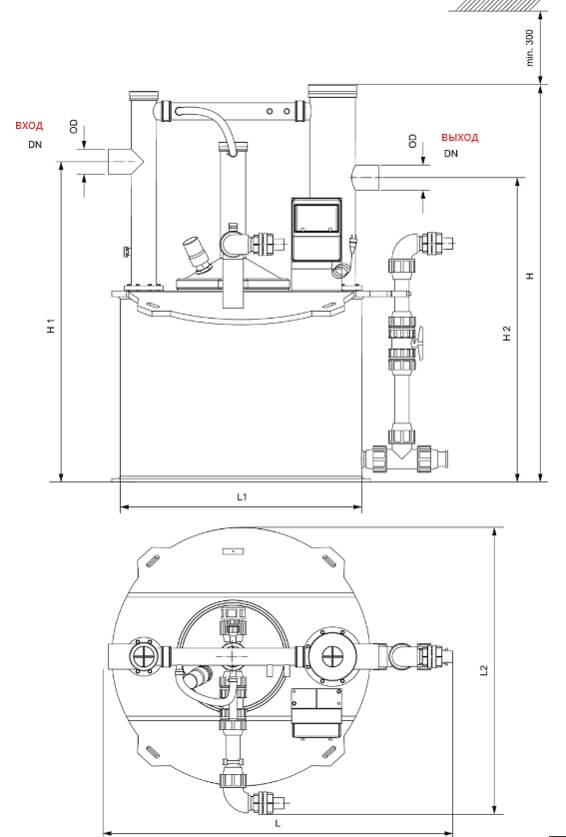

Пропускная способность (расход) л/с. | L мм | L1 мм | L2 мм | H мм | H1 мм | H2 мм |
NS 4 | 1500 | 1055 | 1270 | 1830 | 1400 | 1330 |
NS 10 | 1990 | 1525 | 1530 | 2210 | 1800 | 1730 |
NS 20 | 2240 | 1755 | 1910 | 2320 | 1900 | 1830 |
NS 25 | 2240 | 1755 | 1910 | 2420 | 2000 | 1930 |
Жироотделители ACO Lipator-P-RM NS 4.dxf
Жироотделители ACO Lipator-P-RM NS 10.dxf
Жироотделители ACO Lipator-P-RM NS 20.dxf
Жироотделители ACO Lipator-P-RM NS 25.dxf

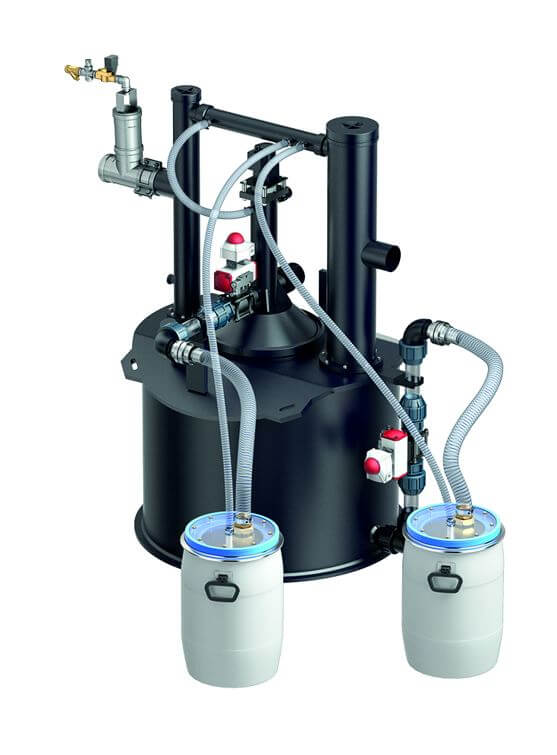

Модель оснащена:
Потребность в электричестве: 230 V, 50/60 Гц.
Пропуск.способность (расход) л/с. | Диаметр патрубков входа выхода | Общий объем | Диаметр* Высота, мм | Самый тяж.элемент кг | Вес кг пустой | Вес кг полный | Артикул |
NS 4 | DN 100 | 570 | 1270*860 | 80 | 240 | 810 | 3574.70.10 |
NS 10 | DN 150 | 1570 | 1660*660 | 120 | 380 | 1950 | 3580.70.10 |
NS 20 | DN 200 | 2250 | 1920*720 | 160 | 440 | 2690 | 3590.70.10 |
NS 25 | DN 200 | 2500 | 1920*720 | 160 | 470 | 2970 | 7595.70.10 |

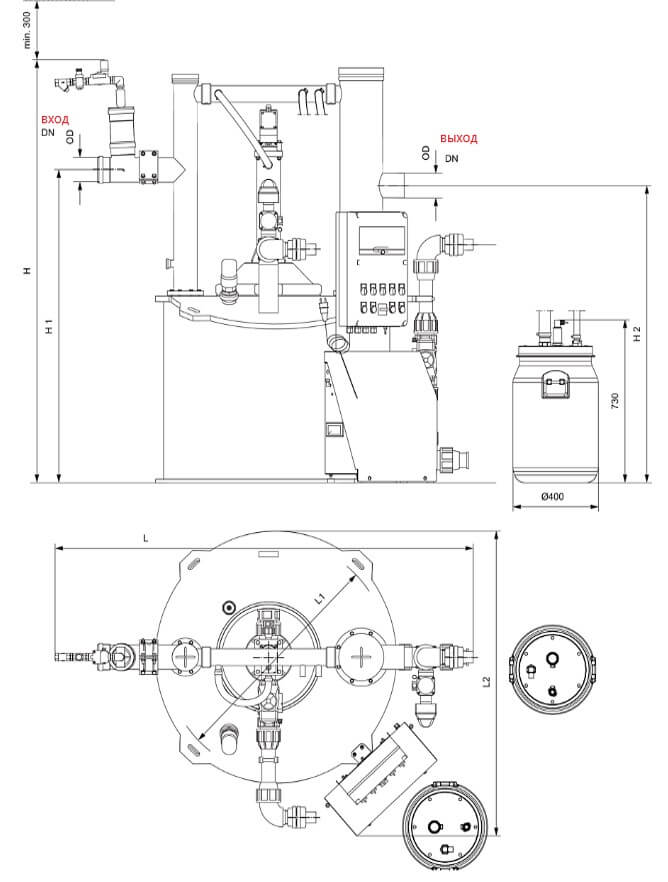

Пропускная способность (расход) л/с. | L мм | L1 мм | L2 мм | H мм | H1 мм | H2 мм |
NS 4 | 1950 | 1060 | 1350 | 1850 | 1400 | 1330 |
NS 10 | 2500 | 1530 | 1850 | 2320 | 1800 | 1730 |
NS 20 | 2750 | 1780 | 2050 | 2560 | 1900 | 1830 |
NS 25 | 2750 | 1780 | 2050 | 2660 | 2000 | 1930 |
Жироотделители ACO Lipator-P-RA NS 4.dxf
Жироотделители ACO Lipator-P-RA NS 10.dxf
Жироотделители ACO Lipator-P-RA NS 20.dxf
Жироотделители ACO Lipator-P-RA NS 25.dxf
Жироотделители ACO Lipator-P-RA NS 4.ifc
Жироотделители ACO Lipator-P-RA NS 10.ifc
Жироотделители ACO Lipator-P-RA NS 20.ifc
