Жироотделитель ACO LipuJet P-OB

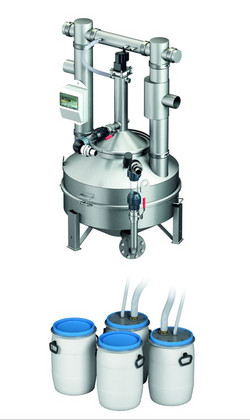

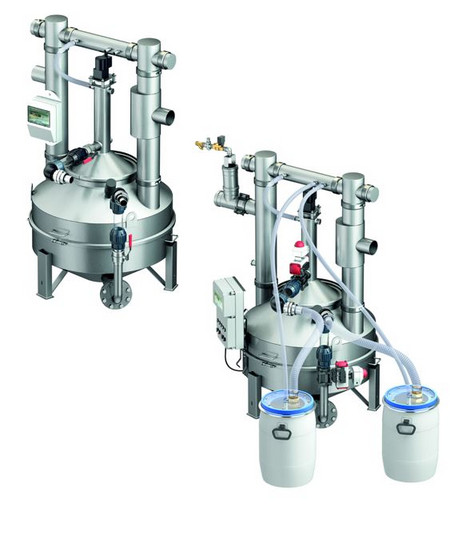

Модели марки Lipator-S – группа жироотделителей со сварными корпусами из нержавеющей стали (S) марки 316, круглой в плане формы (R). Эти модели не требуют подхода утилизационной машины, т.к. откачка жира и осадка производится в сменные бочки.
Номенклатура моделей включает в 2 группы жироотделителей – с управлением откачкой жира и осадка вручную и с автоматическим управлением откачкой. Модели марки Lipator-S – группа жироотделителей со сварными корпусами из нержавеющей стали (S) марки 316, круглой в плане формы (R). Эти жироотделители не требуют подхода утилизационной машины, т.к. откачка жира и осадка производится в сменные бочки.
Номенклатура моделей включает в 2 группы жироотделителей – с управлением откачкой жира и осадка вручную и с автоматическим управлением откачкой.

Отправить запрос

Модели марки Lipator-S – группа жироотделителей со сварными корпусами из нержавеющей стали (S) марки 316, круглой в плане формы (R).
Эти модели не требуют подхода утилизационной машины, т.к. откачка жира и осадка производится в сменные бочки.
Номенклатура моделей включает в 2 группы жироотделителей – с управлением откачкой жира и осадка вручную и с автоматическим управлением откачкой.

Пропуск.способность (расход) л/с.	Диаметр патрубков вх.-вых	Общ. объем	Диаметр * Высота	Самый тяж.элемент кг	Вес пустой,кг	Вес полный,кг	Артикул
NS 2	DN 100	220	750*880	50	150	370	7672.40.50
NS 4	DN 100	480	980*450	45	190	670	7674.40.50
NS 10	DN 150	1400	1500*650	95	300	1700	7680.40.50
NS 20	DN 200	2020	1750*780	120	360	2380	7590.40.50
NS 25	DN 200	2260	1750*780	120	360	2620	7595.40.50

Пропуск.способность (расход) л/с.	Диаметр патрубков вх.-вых	Общ. объем	Диаметр * Высота	Самый тяж.элемент кг	Вес пустой,кг	Вес полный,кг	Артикул
NS 2	DN 100	220	750*880	50	150	370	7672.40.10
NS 4	DN 100	480	980*450	45	190	670	7674.40.10
NS 10	DN 150	1400	1500*650	95	300	1700	7680.40.10
NS 20	DN 200	2020	1750*780	120	360	2380	7590.40.10
NS 25	DN 200	2260	1750*780	120	360	2620	7595.40.10

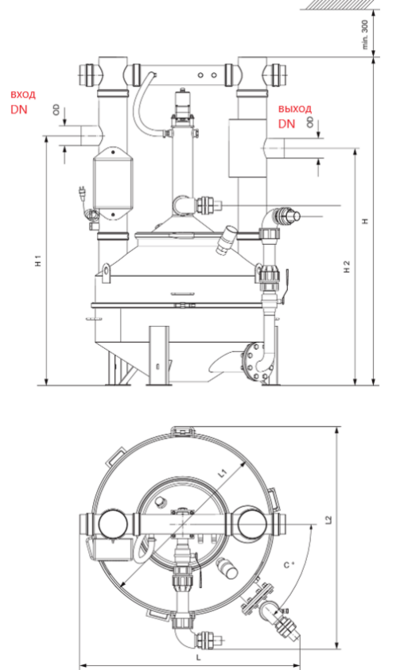

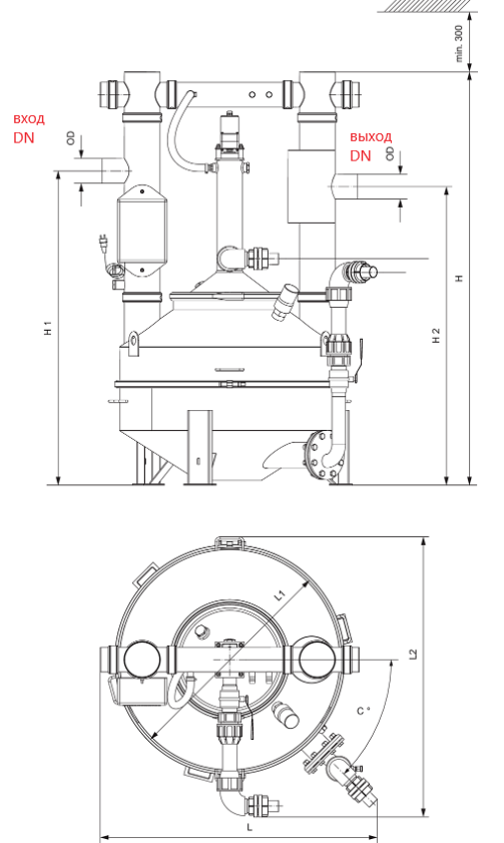

Пропускная способность (расход) л/с.	L мм	L1 мм	L2 мм	L3 мм	H мм	H1 мм	H2 мм
NS 2	1170	640	970	115	1700	1300	1230
NS 4	1240	980	1300	45	1850	1400	1330
NS 10	1710	1500	1670	45	2200	1800	1730
NS 20	1950	1750	1880	45	2320	1900	1830
NS 25	1950	1750	1880	45	2420	2000	1930

Без перемешивающего устройства

Жироотделители ACO Lipator-S-RM NS 2.dxf
Жироотделители ACO Lipator-S-RM NS 4.dxf
Жироотделители ACO Lipator-S-RM NS 10.dxf
Жироотделители ACO Lipator-S-RM NS 20.dxf
Жироотделители ACO Lipator-S-RM NS 25.dxf

С перемешивающим устройством

Без перемешивающего устройства

Жироотделители ACO Lipator-S-RM NS 2.ifc
Жироотделители ACO Lipator-S-RM NS 4.ifc
Жироотделители ACO Lipator-S-RM NS 10.ifc
Жироотделители ACO Lipator-S-RM NS 20.ifc
Жироотделители ACO Lipator-S-RM NS 25.ifc

С перемешивающим устройством

Пропуск.способность (расход) л/с.	Диаметр патрубков вх.-вых	Общ. объем	Диаметр * Высота	Самый тяж.элемент кг	Вес пустой,кг	Вес полный,кг	Артикул
NS 2	DN 100	220	750*880	50	150	370	7672.40.50
NS 4	DN 100	480	980*450	45	190	670	7674.40.50
NS 10	DN 150	1400	1500*650	95	300	1700	7680.40.50
NS 20	DN 200	2020	1750*780	120	360	2380	7590.40.50
NS 25	DN 200	2260	1750*780	120	360	2620	7595.40.50

Пропуск.способность (расход) л/с.	Диаметр патрубков вх.-вых	Общ. объем	Диаметр * Высота	Самый тяж.элемент кг	Вес пустой,кг	Вес полный,кг	Артикул
NS 2	DN 100	220	750*880	50	150	370	7672.40.10
NS 4	DN 100	480	980*450	45	190	670	7674.40.10
NS 10	DN 150	1400	1500*650	95	300	1700	7680.40.10
NS 20	DN 200	2020	1750*780	120	360	2380	7590.40.10
NS 25	DN 200	2260	1750*780	120	360	2620	7595.40.10

Пропускная способность (расход) л/с.	L мм	L1 мм	L2 мм	L3 мм	H мм	H1 мм	H2 мм
NS 2	1170	640	970	115	1700	1300	1230
NS 4	1240	980	1300	45	1850	1400	1330
NS 10	1710	1500	1670	45	2200	1800	1730
NS 20	1950	1750	1880	45	2320	1900	1830
NS 25	1950	1750	1880	45	2420	2000	1930

Без перемешивающего устройства

С перемешивающим устройством

Без перемешивающего устройства

С перемешивающим устройством

Корпус сварной из нержавеющей стали марки 316;
Патрубки входа и выхода обеспечивают соединение с системой канализации;
На корпусе предусмотрена возможность подсоединения вентиляционной трубы.

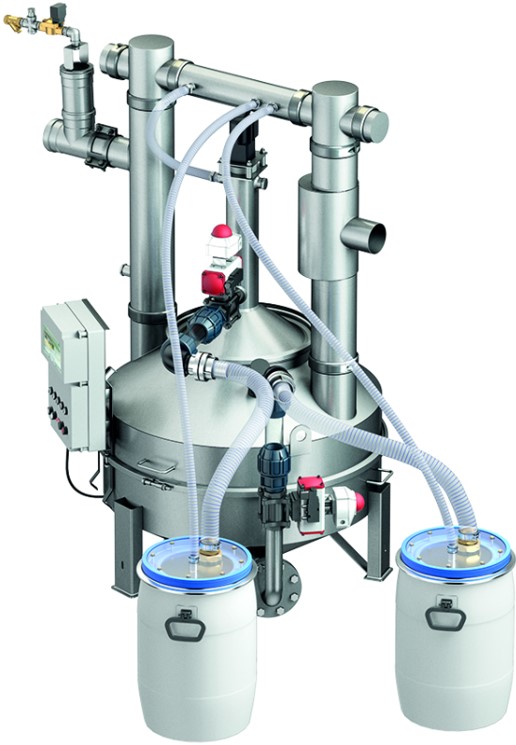

Модель оснащена:

Электрическими клапанами открывания для откачки осадка и жира.
• Комплектом сменных бочек и шлангов.
• Нагревательным теном и таймером
• Перемешивающим устройством
• Соленоидным клапаном для подачи воды и регулятором давления.
• Блоком управления с возможность установки временных периодов откачки и нагрева.

Потребность в электричестве: 230 V, 50/60 Гц.

Пропуск.способность (расход) л/с.	Диаметр патрубков входа выхода	Общий объем	Диаметр* Высота, мм	Самый тяж.элемент кг	Вес кг пустой	Вес кг полный	Артикул
NS 2	DN 100	220	880*750	50	220	440	7672.70.10
NS 4	DN 100	480	450*980	45	260	760	7674.70.10
NS 10	DN 150	1400	650*1500	95	370	1770	7680.70.10
NS 20	DN 200	2020	780*1750	120	430	2450	7690.70.10
NS 25	DN 200	2260	780*1750	120	430	2690	7695.70.10

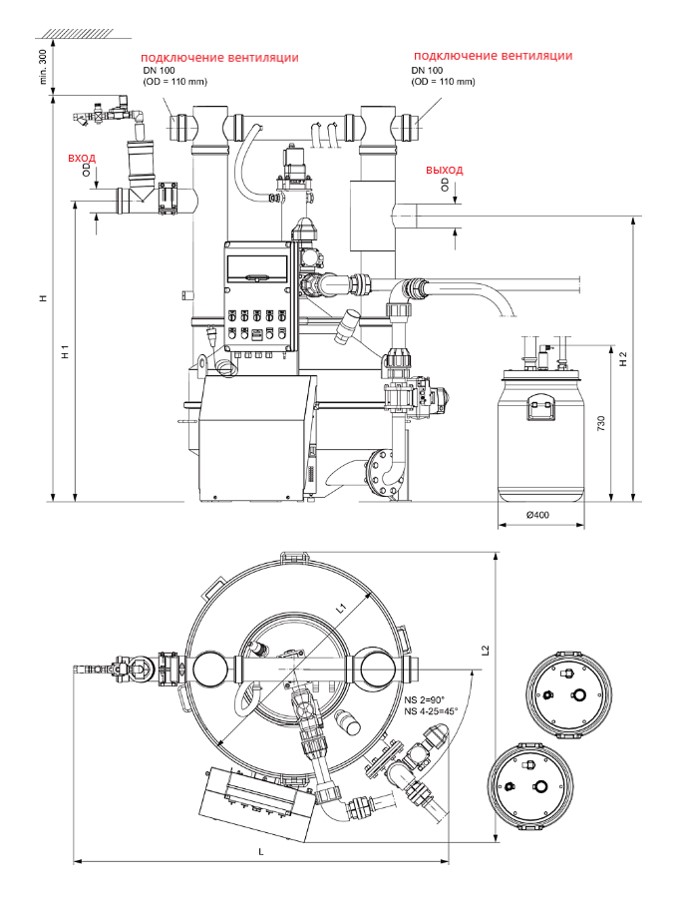

Пропускная способность (расход) л/с.	L мм	L1 мм	L2 мм	H мм	H1 мм	H2 мм
NS 2	1170	640	970	1700	1300	1230
NS 4	1240	980	1300	1850	1400	1330
NS 10	1710	1500	1670	2200	1800	1730
NS 20	1950	1750	1880	2320	1900	1830
NS 25	1950	1750	1880	2420	2000	1930

Жироотделители ACO Lipator-S-RA NS 2.dxf
Жироотделители ACO Lipator-S-RA NS 4.dxf
Жироотделители ACO Lipator-S-RA NS 10.dxf
Жироотделители ACO Lipator-S-RA NS 20.dxf
Жироотделители ACO Lipator-S-RA NS 25.dxf

Жироотделители ACO Lipator-S-RA NS 2.ifc
Жироотделители ACO Lipator-S-RA NS 4.ifc
Жироотделители ACO Lipator-S-RA NS 10.ifc
Жироотделители ACO Lipator-S-RA NS 20.ifc
Жироотделители ACO Lipator-S-RA NS 25.ifc

Пропуск.способность (расход) л/с.	Диаметр патрубков входа выхода	Общий объем	Диаметр* Высота, мм	Самый тяж.элемент кг	Вес кг пустой	Вес кг полный	Артикул
NS 2	DN 100	220	880*750	50	220	440	7672.70.10
NS 4	DN 100	480	450*980	45	260	760	7674.70.10
NS 10	DN 150	1400	650*1500	95	370	1770	7680.70.10
NS 20	DN 200	2020	780*1750	120	430	2450	7690.70.10
NS 25	DN 200	2260	780*1750	120	430	2690	7695.70.10

Пропускная способность (расход) л/с.	L мм	L1 мм	L2 мм	H мм	H1 мм	H2 мм
NS 2	1170	640	970	1700	1300	1230
NS 4	1240	980	1300	1850	1400	1330
NS 10	1710	1500	1670	2200	1800	1730
NS 20	1950	1750	1880	2320	1900	1830
NS 25	1950	1750	1880	2420	2000	1930

Модели марки Lipator-S – группа жироотделителей со сварными корпусами из нержавеющей стали (S) марки 316, круглой в плане формы (R).
Эти модели не требуют подхода утилизационной машины, т.к. откачка жира и осадка производится в сменные бочки.
Номенклатура моделей включает в 2 группы жироотделителей – с управлением откачкой жира и осадка вручную и с автоматическим управлением откачкой.

Пропуск.способность (расход) л/с.	Диаметр патрубков вх.-вых	Общ. объем	Диаметр * Высота	Самый тяж.элемент кг	Вес пустой,кг	Вес полный,кг	Артикул
NS 2	DN 100	220	750*880	50	150	370	7672.40.50
NS 4	DN 100	480	980*450	45	190	670	7674.40.50
NS 10	DN 150	1400	1500*650	95	300	1700	7680.40.50
NS 20	DN 200	2020	1750*780	120	360	2380	7590.40.50
NS 25	DN 200	2260	1750*780	120	360	2620	7595.40.50

Пропуск.способность (расход) л/с.	Диаметр патрубков вх.-вых	Общ. объем	Диаметр * Высота	Самый тяж.элемент кг	Вес пустой,кг	Вес полный,кг	Артикул
NS 2	DN 100	220	750*880	50	150	370	7672.40.10
NS 4	DN 100	480	980*450	45	190	670	7674.40.10
NS 10	DN 150	1400	1500*650	95	300	1700	7680.40.10
NS 20	DN 200	2020	1750*780	120	360	2380	7590.40.10
NS 25	DN 200	2260	1750*780	120	360	2620	7595.40.10

Пропускная способность (расход) л/с.	L мм	L1 мм	L2 мм	L3 мм	H мм	H1 мм	H2 мм
NS 2	1170	640	970	115	1700	1300	1230
NS 4	1240	980	1300	45	1850	1400	1330
NS 10	1710	1500	1670	45	2200	1800	1730
NS 20	1950	1750	1880	45	2320	1900	1830
NS 25	1950	1750	1880	45	2420	2000	1930

Без перемешивающего устройства

С перемешивающим устройством

Без перемешивающего устройства

С перемешивающим устройством

Пропуск.способность (расход) л/с.	Диаметр патрубков вх.-вых	Общ. объем	Диаметр * Высота	Самый тяж.элемент кг	Вес пустой,кг	Вес полный,кг	Артикул
NS 2	DN 100	220	750*880	50	150	370	7672.40.50
NS 4	DN 100	480	980*450	45	190	670	7674.40.50
NS 10	DN 150	1400	1500*650	95	300	1700	7680.40.50
NS 20	DN 200	2020	1750*780	120	360	2380	7590.40.50
NS 25	DN 200	2260	1750*780	120	360	2620	7595.40.50

Пропуск.способность (расход) л/с.	Диаметр патрубков вх.-вых	Общ. объем	Диаметр * Высота	Самый тяж.элемент кг	Вес пустой,кг	Вес полный,кг	Артикул
NS 2	DN 100	220	750*880	50	150	370	7672.40.10
NS 4	DN 100	480	980*450	45	190	670	7674.40.10
NS 10	DN 150	1400	1500*650	95	300	1700	7680.40.10
NS 20	DN 200	2020	1750*780	120	360	2380	7590.40.10
NS 25	DN 200	2260	1750*780	120	360	2620	7595.40.10

Пропускная способность (расход) л/с.	L мм	L1 мм	L2 мм	L3 мм	H мм	H1 мм	H2 мм
NS 2	1170	640	970	115	1700	1300	1230
NS 4	1240	980	1300	45	1850	1400	1330
NS 10	1710	1500	1670	45	2200	1800	1730
NS 20	1950	1750	1880	45	2320	1900	1830
NS 25	1950	1750	1880	45	2420	2000	1930

Без перемешивающего устройства

С перемешивающим устройством

Без перемешивающего устройства

С перемешивающим устройством

Корпус сварной из нержавеющей стали марки 316;
Патрубки входа и выхода обеспечивают соединение с системой канализации;
На корпусе предусмотрена возможность подсоединения вентиляционной трубы.

Модель оснащена:

Электрическими клапанами открывания для откачки осадка и жира.
• Комплектом сменных бочек и шлангов.
• Нагревательным теном и таймером
• Перемешивающим устройством
• Соленоидным клапаном для подачи воды и регулятором давления.
• Блоком управления с возможность установки временных периодов откачки и нагрева.

Потребность в электричестве: 230 V, 50/60 Гц.

Пропуск.способность (расход) л/с.	Диаметр патрубков входа выхода	Общий объем	Диаметр* Высота, мм	Самый тяж.элемент кг	Вес кг пустой	Вес кг полный	Артикул
NS 2	DN 100	220	880*750	50	220	440	7672.70.10
NS 4	DN 100	480	450*980	45	260	760	7674.70.10
NS 10	DN 150	1400	650*1500	95	370	1770	7680.70.10
NS 20	DN 200	2020	780*1750	120	430	2450	7690.70.10
NS 25	DN 200	2260	780*1750	120	430	2690	7695.70.10

Пропускная способность (расход) л/с.	L мм	L1 мм	L2 мм	H мм	H1 мм	H2 мм
NS 2	1170	640	970	1700	1300	1230
NS 4	1240	980	1300	1850	1400	1330
NS 10	1710	1500	1670	2200	1800	1730
NS 20	1950	1750	1880	2320	1900	1830
NS 25	1950	1750	1880	2420	2000	1930

Пропуск.способность (расход) л/с.	Диаметр патрубков входа выхода	Общий объем	Диаметр* Высота, мм	Самый тяж.элемент кг	Вес кг пустой	Вес кг полный	Артикул
NS 2	DN 100	220	880*750	50	220	440	7672.70.10
NS 4	DN 100	480	450*980	45	260	760	7674.70.10
NS 10	DN 150	1400	650*1500	95	370	1770	7680.70.10
NS 20	DN 200	2020	780*1750	120	430	2450	7690.70.10
NS 25	DN 200	2260	780*1750	120	430	2690	7695.70.10

Пропускная способность (расход) л/с.	L мм	L1 мм	L2 мм	H мм	H1 мм	H2 мм
NS 2	1170	640	970	1700	1300	1230
NS 4	1240	980	1300	1850	1400	1330
NS 10	1710	1500	1670	2200	1800	1730
NS 20	1950	1750	1880	2320	1900	1830
NS 25	1950	1750	1880	2420	2000	1930
