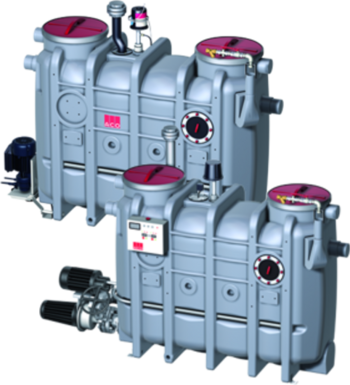

Жироотделители ACO LipuJet-P-O
Модели марки LipuJet-P-O – группа жироотделителей с литыми, цельными корпусами из пластика (Р), овальной в плане формы (О);
Номенклатура моделей включает в себя несколько уровней комплектации различным дополнительным оборудованием, позволяющим комфортно, и с соблюдением гигиены, эксплуатировать жироотделители внутри зданий;
К числу дополнительного оборудования относятся:
- устройство внутренней промывки под давлением;
- насос откачки содержимого жироотделителя;
- встроенная напорная труба для откачки жироотделителя и .т.д
Выбор модели и уровня ее комплектации зависит от параметров:
- местоположение жироотделителя внутри здания;
- расход производственных стоков, поступающих в жироотделитель;
- высота подъема стоков при откачке жироотделителя и другие.

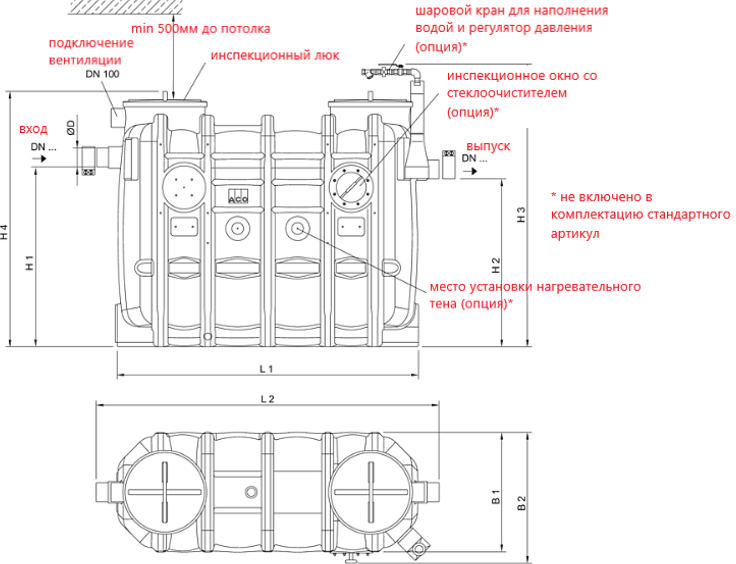

Lipujet-P-OB
- Базовая модель;
- Цельный корпус из полиэтилена высокой плотности;
- Патрубки входа и выхода обеспечивают соединение с системой канализации;
- При комплектации шаровым краном для наполнения отделителя водой, предусмотрен «разрыв струи»;
- Крышки инспекционных люков герметично закрываются в верхней части корпуса;
- Откачка и промывка проводится через люки в верхней части корпуса;
- На корпусе предусмотрен патрубок DN100 для подсоединения вентиляционной трубы.

Артикулы
Пропускная способность (расход) л/с. | Диаметр патрубков входа выхода | Объем осадка л. | Объем жира л. | Общий объем | Вес кг пустой | Вес кг полный | Артикул |
NS 1 | DN 100 | 106 | 100 | 320 | 62 | 382 | 3551.34.00 |
NS 2 | DN 100 | 210 | 100 | 440 | 70 | 510 | 3552.34.00 |
NS 3 | DN 100 | 300 | 150 | 630 | 80 | 710 | 3553.34.00 |
NS 4 | DN 100 | 400 | 200 | 830 | 95 | 925 | 3554.34.00 |
NS 5.5 | DN 150 | 725 | 360 | 1430 | 170 | 1600 | 3555.34.00 |
NS 7 | DN 150 | 800 | 400 | 1600 | 187 | 1787 | 3557.34.00 |
NS 8.5 | DN 150 | 940 | 475 | 1900 | 208 | 2108 | 3558.34.00 |
NS 10 | DN 150 | 1000 | 520 | 2000 | 220 | 2220 | 3560.34.00 |
Размеры
Пропускная способность (расход) л/с. | L1 мм | L2 мм | H1 мм | H2 мм | H3 мм | H4 мм | B1 мм | B2 мм | D мм |
NS 1 | 1100 | 1300 | 830 | 760 | 1480 | 1300 | 700 | 770 | 110 |
NS 2 | 1100 | 1300 | 1055 | 985 | 1680 | 1500 | 700 | 770 | 110 |
NS 3 | 1450 | 1650 | 1055 | 985 | 1680 | 1500 | 700 | 770 | 110 |
NS 4 | 1760 | 2000 | 1055 | 985 | 1680 | 1500 | 700 | 770 | 110 |
NS 5.5 | 1760 | 2000 | 1250 | 1180 | 1880 | 1700 | 950 | 1020 | 160 |
NS 7 | 1960 | 2200 | 1250 | 1180 | 1880 | 1700 | 950 | 1020 | 160 |
NS 8.5 | 2250 | 2485 | 1250 | 1180 | 1880 | 1700 | 950 | 1020 | 160 |
NS 10 | 2450 | 2690 | 1250 | 1180 | 1880 | 1700 | 950 | 1020 | 160 |
Чертежи жироотделителей ACO в формате AutoCad
Жироотделители ACO LipuJet-P-OB NS 1.dxf
Жироотделители ACO LipuJet-P-OB NS 2.dfx
Жироотделители ACO LipuJet-P-OB NS 3.dfx
Жироотделители ACO LipuJet-P-OB NS 4.dxf
Жироотделители ACO LipuJet-P-OB NS 5.5.dxf
Жироотделители ACO LipuJet-P-OB NS 7.dxf
Жироотделители ACO LipuJet-P-OB NS 8.5.dxf
Жироотделители ACO LipuJet-P-OB NS 10.dfx
BIM модели жироотделителей ACO
Жироотделители ACO LipuJet-P-OB NS 1.ifc
Жироотделители ACO LipuJet-P-OB NS 2.ifc
Жироотделители ACO LipuJet-P-OB NS 3.ifc
Жироотделители ACO LipuJet-P-OB NS 4.ifc
Жироотделители ACO LipuJet-P-OB NS 5.5.ifc
Жироотделители ACO LipuJet-P-OB NS 7.ifc
Жироотделители ACO LipuJet-P-OB NS 8.5.ifc
Жироотделители ACO LipuJet-P-OB NS 10.ifc

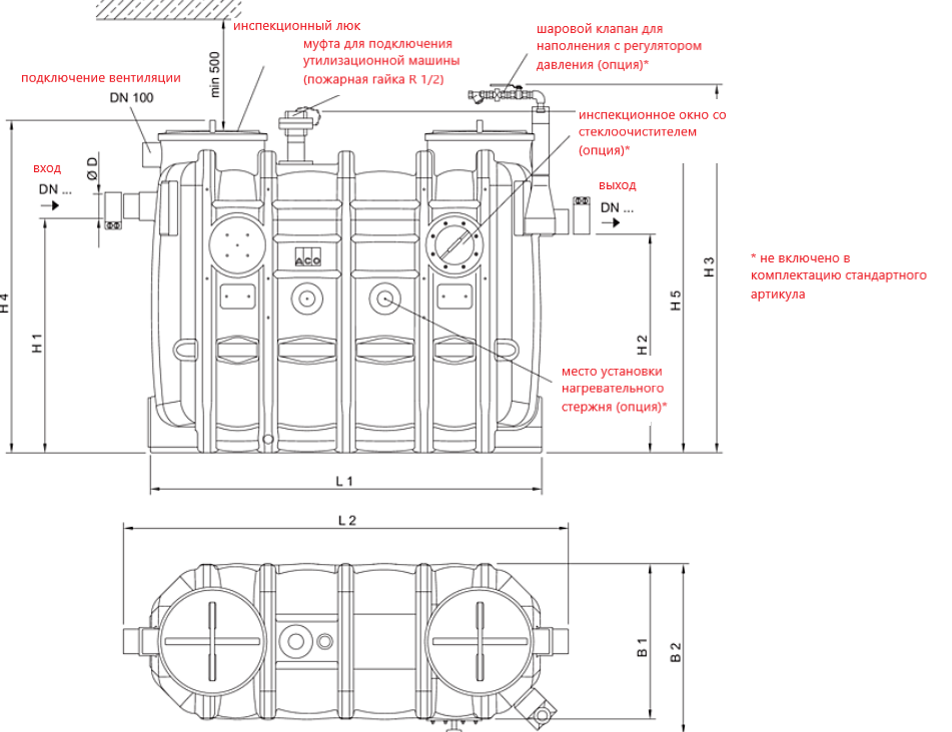

LipuJet-P-OD
- Цельный корпус из полиэтилена высокой плотности;
- Патрубки входа и выхода обеспечивают соединение с системой канализации;
- На корпусе предусмотрен патрубок DN100 для подсоединения вентиляционной трубы;
- При комплектации шаровым краном для наполнения отделителя водой, предусмотрен «разрыв струи»;
- Модель укомплектована отводом напорной трубы, которая выводится из здания, к месту подхода утилизационной машины;
- Откачка жироотделителя выполняется через напорную трубу с улицы;
- Промывка выполняется через ревизионные люки в верхней части корпуса. Для выполнения промывки, необходимо наличие подвода водопровода в помещение жироотделителя. Промывка выполняется вручную, водопроводной водой, с помощью шлангов. Вода от промывки должна быть откачана утилизационной машиной.

Артикулы
Пропускная способность (расход) л/с. | Диаметр патрубков входа выхода | Объем осадка л. | Объем жира л. | Общий объем | Вес кг пустой | Вес кг полный | Артикул |
NS 1 | DN 100 | 106 | 100 | 320 | 68 | 388 | 3551.64.00 |
NS 2 | DN 100 | 210 | 100 | 440 | 75 | 515 | 3552.64.00 |
NS 3 | DN 100 | 300 | 150 | 630 | 85 | 715 | 3553.64.00 |
NS 4 | DN 100 | 400 | 200 | 830 | 100 | 930 | 3554.64.00 |
NS 5.5 | DN 150 | 725 | 360 | 1430 | 1750 | 1605 | 3555.64.00 |
NS 7 | DN 150 | 800 | 400 | 1600 | 193 | 1793 | 3557.64.00 |
NS 8.5 | DN 150 | 940 | 475 | 1900 | 214 | 2114 | 3558.64.00 |
NS 10 | DN 150 | 1000 | 520 | 2000 | 226 | 2226 | 3560.64.00 |
Размеры
Пропускная способность (расход) л/с. | L1 мм | L2 мм | H1 мм | H2 мм | H3 мм | H4 мм | H5 мм | B1 мм | B2 мм | D мм |
NS 1 | 1100 | 1300 | 830 | 760 | 1480 | 1300 | 1350 | 700 | 770 | 110 |
NS 2 | 1100 | 1300 | 1055 | 985 | 1680 | 1500 | 1550 | 700 | 770 | 110 |
NS 3 | 1450 | 1650 | 1055 | 985 | 1680 | 1500 | 1550 | 700 | 770 | 110 |
NS 4 | 1760 | 2000 | 1055 | 985 | 1680 | 1500 | 1550 | 700 | 770 | 110 |
NS 5.5 | 1760 | 2000 | 1250 | 1180 | 1880 | 1700 | 1750 | 950 | 1020 | 160 |
NS 7 | 1960 | 2200 | 1250 | 1180 | 1880 | 1700 | 1750 | 950 | 1020 | 160 |
NS 8.5 | 2250 | 2485 | 1250 | 1180 | 1880 | 1700 | 1750 | 950 | 1020 | 160 |
NS 10 | 2450 | 2690 | 1250 | 1180 | 1880 | 1700 | 1750 | 950 | 1020 | 160 |
Чертежи жироотделителей ACO в формате AutoCad
Жироотделители ACO LipuJet-P-OD NS 1.dxf
Жироотделители ACO LipuJet-P-OD NS 2.dfx
Жироотделители ACO LipuJet-P-OD NS 3.dfx
Жироотделители ACO LipuJet-P-OD NS 4.dxf
Жироотделители ACO LipuJet-P-OD NS 5.5.dxf
Жироотделители ACO LipuJet-P-OD NS 7.dxf
Жироотделители ACO LipuJet-P-OD NS 8.5.dxf
Жироотделители ACO LipuJet-P-OD NS 10.dfx
BIM модели жироотделителей ACO
Жироотделители ACO LipuJet-P-OD NS 1.ifc
Жироотделители ACO LipuJet-P-OD NS 2.ifc
Жироотделители ACO LipuJet-P-OD NS 3.ifc
Жироотделители ACO LipuJet-P-OD NS 4.ifc
Жироотделители ACO LipuJet-P-OD NS 5.5.ifc
Жироотделители ACO LipuJet-P-OD NS 7.ifc
Жироотделители ACO LipuJet-P-OD NS 8.5.ifc
Жироотделители ACO LipuJet-P-OD NS 10.ifc

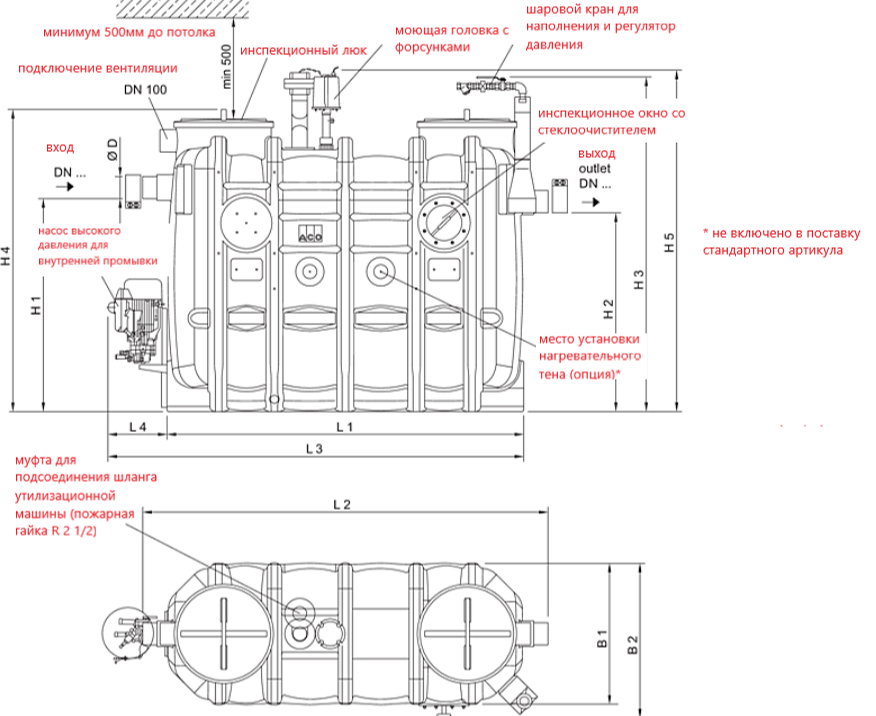

Lipujet-P-OM
- Цельный корпус из полиэтилена высокой плотности;
- Патрубки входа и выхода обеспечивают соединение с системой канализации;
- На корпусе предусмотрен патрубок DN100 для подсоединения вентиляционной трубы;
- Между шаровым краном для наполнения водой и сифоном отделителя предусмотрен «разрыв струи»;
- Модель изготавливается в двух вариантах установки инспекционного окна – операционная сторона слева или операционная сторона справа, для обеспечения удобства контроля за уровнем жира через инспекционное окно. Выбор варианта зависит от расположения жироотделителя в помещении по отношению к направлению движения канализационного стока;
- Управление процессом откачки выполняется вручную, т.е. все устройства, обеспечивающие откачку и промывку, запускаются техником.
Модель оснащена устройствами:
- Система внутренней промывки – насос высокого давления 175 бар и моющая головка с форсунками;
- Отвод напорной трубы для вывода на фасад здания с муфтой для подключения шланга утилизационной машины;
- Инспекционное окно со стеклоочистителем;
- Шаровой кран для наполнения водой и регулятор давления.
- Потребность в электропитании: 400 В/50 Гц/3.9 кВт

Артикулы
Операционная сторона справа
Пропускная способность (расход) л/с. | Диаметр патрубков входа выхода | Объем осадка л. | Объем жира л. | Общий объем | Вес кг пустой | Вес кг полный | Артикул |
NS 1 | DN 100 | 106 | 100 | 320 | 95 | 415 | 3571.74.41 |
NS 2 | DN 100 | 210 | 100 | 440 | 100 | 540 | 3572.74.41 |
NS 3 | DN 100 | 300 | 150 | 630 | 120 | 750 | 3573.74.41 |
NS 4 | DN 100 | 400 | 200 | 830 | 135 | 965 | 3574.74.41 |
NS 5.5 | DN 150 | 725 | 360 | 1430 | 206 | 1636 | 3575.74.41 |
NS 7 | DN 150 | 800 | 400 | 1600 | 223 | 1823 | 3577.74.41 |
NS 8.5 | DN 150 | 940 | 475 | 1900 | 243 | 2143 | 3578.74.41 |
NS 10 | DN 150 | 1000 | 520 | 2000 | 255 | 2255 | 3580.74.41 |
Операционная сторона слева
Пропускная способность (расход) л/с. | Диаметр патрубков входа выхода | Объем осадка л. | Объем жира л. | Общий объем | Вес кг пустой | Вес кг полный | Артикул |
NS 1 | DN 100 | 106 | 100 | 320 | 95 | 415 | 3571.74.31 |
NS 2 | DN 100 | 210 | 100 | 440 | 100 | 540 | 3572.74.31 |
NS 3 | DN 100 | 300 | 150 | 630 | 120 | 750 | 3573.74.31 |
NS 4 | DN 100 | 400 | 200 | 830 | 135 | 965 | 3574.74.31 |
NS 5.5 | DN 150 | 725 | 360 | 1430 | 206 | 1636 | 3575.74.31 |
NS 7 | DN 150 | 800 | 400 | 1600 | 223 | 1823 | 3577.74.31 |
NS 8.5 | DN 150 | 940 | 475 | 1900 | 243 | 2143 | 3578.74.31 |
NS 10 | DN 150 | 1000 | 520 | 2000 | 255 | 2255 | 3580.74.31 |
Размеры
Пропускная способность (расход) л/с. | L1 мм | L2 мм | L3 мм | L4 мм | H1 мм | H2 мм | H3 мм | H4 мм | H5 мм | W1 мм | W2 мм | D мм |
NS 1 | 1100 | 1300 | 1800 | 700 | 830 | 760 | 1480 | 1300 | 1500 | 700 | 770 | 110 |
NS 2 | 1100 | 1300 | 1800 | 700 | 1055 | 985 | 1680 | 1500 | 1700 | 700 | 770 | 110 |
NS 3 | 1450 | 1650 | 2150 | 700 | 1055 | 985 | 1680 | 1500 | 1700 | 700 | 770 | 110 |
NS 4 | 1760 | 2000 | 2460 | 700 | 1055 | 985 | 1680 | 1500 | 1700 | 700 | 770 | 110 |
NS 5.5 | 1760 | 2000 | 2460 | 700 | 1250 | 1180 | 1880 | 1700 | 1900 | 950 | 1020 | 160 |
NS 7 | 1960 | 2200 | 2660 | 700 | 1250 | 1180 | 1880 | 1700 | 1900 | 950 | 1020 | 160 |
NS 8.5 | 2250 | 2485 | 2950 | 700 | 1250 | 1180 | 1880 | 1700 | 1900 | 950 | 1020 | 160 |
NS 10 | 2450 | 2690 | 3150 | 700 | 1250 | 1180 | 1880 | 1700 | 1900 | 950 | 1020 | 160 |
Чертежи жироотделителей ACO в формате AutoCad
Жироотделители ACO LipuJet-P-OM левый
Жироотделители ACO LipuJet-P-OM окно справа
BIM модели жироотделителей ACO
Жироотделители ACO LipuJet-P-OM левый
Жироотделители ACO LipuJet-P-OM окно справа

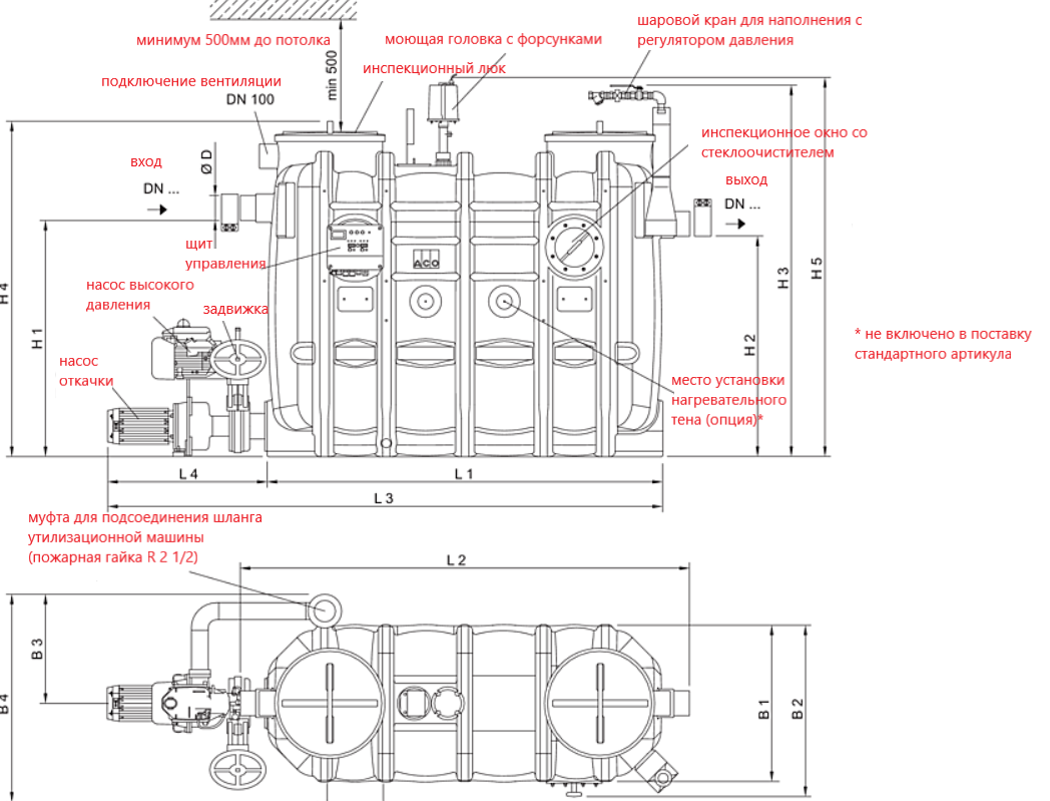

Lipujet-P-OMP
- Цельный корпус из полиэтилена высокой плотности;
- Патрубки входа и выхода обеспечивают соединение с системой канализации;
- На корпусе предусмотрен патрубок DN100 для подсоединения вентиляционной трубы;
- Между шаровым краном для наполнения водой и сифоном отделителя предусмотрен «разрыв струи»;
- Модель изготавливается в двух вариантах установки инспекционного окна и щита управления – операционная сторона слева или операционная сторона справа, для обеспечения удобства эксплуатации. Выбор варианта зависит от расположения жироотделителя в помещении по отношению к направлению движения канализационного стока;
- Управление процессом откачки выполняется вручную, т.е. все устройства, обеспечивающие откачку и промывку, запускаются техником вручную со щита управления.
Модель оснащена устройствами:
- Система внутренней промывки – насос высокого давления 175 бар и моющая головка с форсунками;
- Отвод напорной трубы для вывода на фасад здания с муфтой для подключения шланга утилизационной машины;
- Инспекционное окно со стеклоочистителем;
- Шаровой кран для наполнения водой и регулятор давления;
- Насос откачки содержимого жироотделителя;
- Щит управления процессом откачки.
- Потребность в электропитании: 400 В/50 Гц/6.9 кВт

Артикулы
Операционная сторона справа
Пропускная способность (расход) л/с. | Диаметр патрубков входа выхода | Объем осадка л. | Объем жира л. | Общий объем | Вес кг пустой | Вес кг полный | Артикул |
NS 1 | DN 100 | 106 | 100 | 320 | 177 | 497 | 3571.84.41 |
NS 2 | DN 100 | 210 | 100 | 440 | 182 | 622 | 3572.84.41 |
NS 3 | DN 100 | 300 | 150 | 630 | 194 | 824 | 3573.84.41 |
NS 4 | DN 100 | 400 | 200 | 830 | 210 | 1040 | 3574.84.41 |
NS 5.5 | DN 150 | 725 | 360 | 1430 | 286 | 1716 | 3575.84.41 |
NS 7 | DN 150 | 800 | 400 | 1600 | 305 | 1905 | 3577.84.41 |
NS 8.5 | DN 150 | 940 | 475 | 1900 | 325 | 22253 | 3578.84.41 |
NS 10 | DN 150 | 1000 | 520 | 2000 | 3375 | 2377 | 3580.84.41 |
Операционная сторона слева
Пропускная способность (расход) л/с. | Диаметр патрубков входа выхода | Объем осадка л. | Объем жира л. | Общий объем | Вес кг пустой | Вес кг полный | Артикул |
NS 1 | DN 100 | 106 | 100 | 320 | 177 | 497 | 3571.84.31 |
NS 2 | DN 100 | 210 | 100 | 440 | 182 | 622 | 3572.84.31 |
NS 3 | DN 100 | 300 | 150 | 630 | 194 | 824 | 3573.84.31 |
NS 4 | DN 100 | 400 | 200 | 830 | 210 | 1040 | 3574.84.31 |
NS 5.5 | DN 150 | 725 | 360 | 1430 | 286 | 1716 | 3575.84.31 |
NS 7 | DN 150 | 800 | 400 | 1600 | 305 | 1905 | 3577.84.31 |
NS 8.5 | DN 150 | 940 | 475 | 1900 | 325 | 2225 | 3578.84.31 |
NS 10 | DN 150 | 1000 | 520 | 2000 | 237 | 2337 | 3580.84.31 |
Размеры
Пропускная способность (расход) л/с. | L1 мм | L2 мм | L3 мм | L4 мм | H1 мм | H2 мм | H3 мм | H4 мм | H5 мм | B1 мм | B2 мм | B3 мм | B4 мм | D мм |
NS 1 | 1100 | 1300 | 1800 | 700 | 830 | 760 | 1480 | 1300 | 1500 | 700 | 770 | 500 | 930 | 110 |
NS 2 | 1100 | 1300 | 1800 | 700 | 1055 | 985 | 1680 | 1500 | 1700 | 700 | 770 | 500 | 930 | 110 |
NS 3 | 1450 | 1650 | 2150 | 700 | 1055 | 985 | 1680 | 1500 | 1700 | 700 | 770 | 500 | 930 | 110 |
NS 4 | 1760 | 2000 | 2460 | 700 | 1055 | 985 | 1680 | 1500 | 1700 | 700 | 770 | 500 | 930 | 110 |
NS 5.5 | 1760 | 2000 | 2460 | 700 | 1250 | 1180 | 1880 | 1700 | 1900 | 950 | 1020 | 625 | 1180 | 160 |
NS 7 | 1960 | 2200 | 2660 | 700 | 1250 | 1180 | 1880 | 1700 | 1900 | 950 | 1020 | 625 | 1180 | 160 |
NS 8.5 | 2250 | 2485 | 2950 | 700 | 1250 | 1180 | 1880 | 1700 | 1900 | 950 | 1020 | 625 | 1180 | 160 |
NS 10 | 2450 | 2690 | 3150 | 700 | 1250 | 1180 | 1880 | 1700 | 1900 | 950 | 1020 | 625 | 1180 | 160 |
Чертежи жироотделителей ACO в формате AutoCad
Жироотделители ACO LipuJet-P-OMP левый
Жироотделители ACO LipuJet-P-OMP окно справа
BIM модели жироотделителей ACO
Жироотделители ACO LipuJet-P-OMP левый
Жироотделители ACO LipuJet-P-OMP окно справа

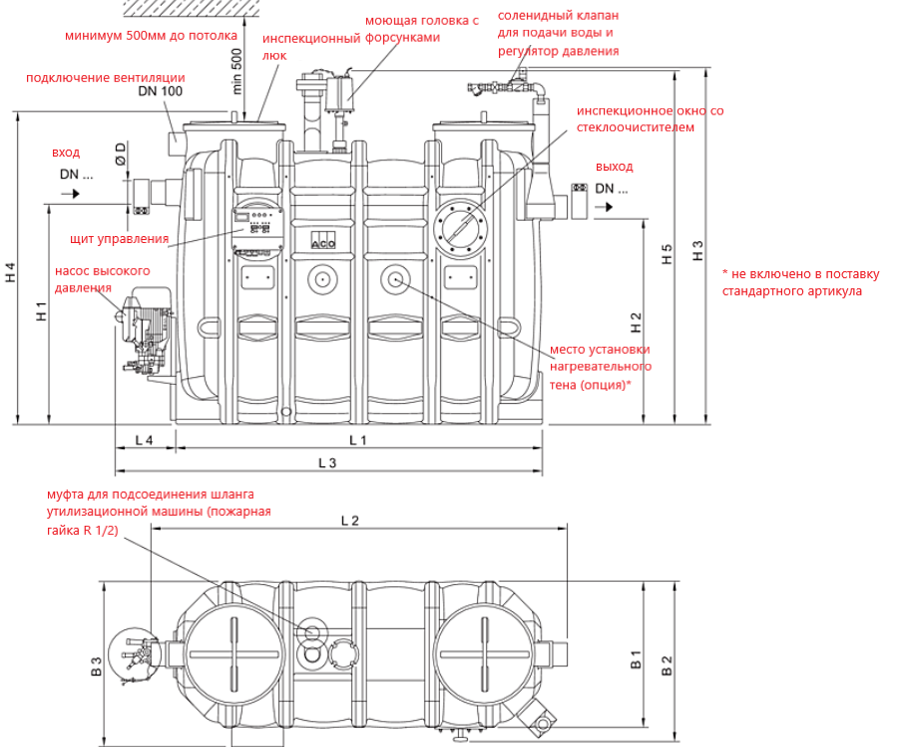

Lipujet-P-OA
- Цельный корпус из полиэтилена высокой плотности;
- Патрубки входа и выхода обеспечивают соединение с системой канализации;
- На корпусе предусмотрен патрубок DN100 для подсоединения вентиляционной трубы;
- Между шаровым краном для наполнения водой и сифоном отделителя предусмотрен «разрыв струи»;
- Модель изготавливается в двух вариантах установки инспекционного окна – операционная сторона слева или операционная сторона справа, для обеспечения удобства контроля за уровнем жира через инспекционное окно. Выбор варианта зависит от расположения жироотделителя в помещении по отношению к направлению движения канализационного стока;
- Управление процессом откачки выполняется в автоматическом режиме, т.е. все устройства, обеспечивающие откачку и промывку, запускаются в соответствии с программой.
Модель оснащена устройствами:
- Система внутренней промывки – насос высокого давления 175 бар и моющая головка с форсунками;
- Отвод напорной трубы для вывода на фасад здания с муфтой для подключения шланга утилизационной машины;
- Инспекционное окно со стеклоочистителем;
- Соленоидный автоматический клапан для подачи и регулятор давления;
- Щит управления процессом откачки.
- Потребность в электропитании: 400 В/50 Гц/3.9 кВт

Артикулы
Операционная сторона справа
Пропускная способность (расход) л/с. | Диаметр патрубков входа выхода | Объем осадка л. | Объем жира л. | Общий объем | Вес кг пустой | Вес кг полный | Артикул |
NS 1 | DN 100 | 106 | 100 | 320 | 100 | 400 | 3551.74.42 |
NS 2 | DN 100 | 210 | 100 | 440 | 105 | 545 | 3552.74.42 |
NS 3 | DN 100 | 300 | 150 | 630 | 120 | 750 | 3553.74.42 |
NS 4 | DN 100 | 400 | 200 | 830 | 135 | 965 | 3554.74.42 |
NS 5.5 | DN 150 | 725 | 360 | 1430 | 210 | 1640 | 3555.74.42 |
NS 7 | DN 150 | 800 | 400 | 1600 | 226 | 1826 | 3557.74.42 |
NS 8.5 | DN 150 | 940 | 475 | 1900 | 247 | 2147 | 3558.74.42 |
NS 10 | DN 150 | 1000 | 520 | 2000 | 259 | 2259 | 3560.74.42 |
Операционная сторона слева
Пропускная способность (расход) л/с. | Диаметр патрубков входа выхода | Объем осадка л. | Объем жира л. | Общий объем | Вес кг пустой | Вес кг полный | Артикул |
NS 1 | DN 100 | 106 | 100 | 320 | 100 | 420 | 3551.74.32 |
NS 2 | DN 100 | 210 | 100 | 440 | 105 | 545 | 3552.74.32 |
NS 3 | DN 100 | 300 | 150 | 630 | 120 | 750 | 3553.74.32 |
NS 4 | DN 100 | 400 | 200 | 830 | 135 | 965 | 3554.74.32 |
NS 5.5 | DN 150 | 725 | 360 | 1430 | 210 | 1640 | 3555.74.32 |
NS 7 | DN 150 | 800 | 400 | 1600 | 226 | 1826 | 3557.74.32 |
NS 8.5 | DN 150 | 940 | 475 | 1900 | 247 | 2147 | 3558.74.32 |
NS 10 | DN 150 | 1000 | 520 | 2000 | 259 | 2259 | 3560.74.32 |
Размеры
Пропускная способность (расход) л/с. | L1 мм | L2 мм | L3 мм | L4 мм | H1 мм | H2 мм | H3 мм | H4 мм | H5 мм | B1 мм | B2 мм | B3 мм | D мм |
NS 1 | 1100 | 1300 | 1400 | 300 | 830 | 760 | 1510 | 1300 | 1500 | 700 | 770 | 800 | 110 |
NS 2 | 1100 | 1300 | 1400 | 300 | 1055 | 985 | 1710 | 1500 | 1700 | 700 | 770 | 800 | 110 |
NS 3 | 1450 | 1650 | 1750 | 300 | 1055 | 985 | 1710 | 1500 | 1700 | 700 | 770 | 800 | 110 |
NS 4 | 1760 | 2000 | 2060 | 300 | 1055 | 985 | 1710 | 1500 | 1700 | 700 | 770 | 800 | 110 |
NS 5.5 | 1760 | 2000 | 2060 | 300 | 1250 | 1180 | 1910 | 1700 | 1900 | 950 | 1020 | 1050 | 160 |
NS 7 | 1960 | 2200 | 2260 | 300 | 1250 | 1180 | 1910 | 1700 | 1900 | 950 | 1020 | 1050 | 160 |
NS 8.5 | 2250 | 2485 | 2550 | 300 | 1250 | 1180 | 1910 | 1700 | 1900 | 950 | 1020 | 1050 | 160 |
NS 10 | 2450 | 2690 | 2750 | 300 | 1250 | 1180 | 19180 | 1700 | 1900 | 950 | 1020 | 1050 | 160 |
Чертежи жироотделителей ACO в формате AutoCad
Жироотделители ACO LipuJet-P-OA левый
Жироотделители ACO LipuJet-P-OA окно справа
BIM модели жироотделителей ACO
Жироотделители ACO LipuJet-P-OA левый
Жироотделители ACO LipuJet-P-OA окно справа
Lipujet-P-OAP
- Цельный корпус из полиэтилена высокой плотности;
- Патрубки входа и выхода обеспечивают соединение с системой канализации;
- На корпусе предусмотрен патрубок DN100 для подсоединения вентиляционной трубы;
- Между шаровым краном для наполнения водой и сифоном отделителя предусмотрен «разрыв струи»;
- Модель изготавливается в двух вариантах установки инспекционного окна и щита управления – операционная сторона слева или операционная сторона справа, для обеспечения удобства эксплуатации. Выбор варианта зависит от расположения жироотделителя в помещении по отношению к направлению движения канализационного стока;
- Управление процессом откачки выполняется автоматически, т.е. все устройства, обеспечивающие откачку и промывку, запускаются программой.
Модель оснащена устройствами:
- Система внутренней промывки – насос высокого давления 175 бар и моющая головка с форсунками;
- Отвод напорной трубы для вывода на фасад здания с муфтой для подключения шланга утилизационной машины;
- Инспекционное окно со стеклоочистителем;
- Соленоидный клапан для подачи воды и регулятор давления;
- Насос откачки содержимого жироотделителя;
- Щит управления процессом откачки.
- Потребность в электропитании: 400 В/50 Гц/6.9 кВт

Артикулы
Операционная сторона справа
Пропускная способность (расход) л/с. | Диаметр патрубков входа выхода | Объем осадка л. | Объем жира л. | Общий объем | Вес кг пустой | Вес кг полный | Артикул |
NS 1 | DN 100 | 106 | 100 | 320 | 177 | 497 | 3551.84.42 |
NS 2 | DN 100 | 210 | 100 | 440 | 182 | 622 | 3552.84.42 |
NS 3 | DN 100 | 300 | 150 | 630 | 194 | 824 | 3553.84.42 |
NS 4 | DN 100 | 400 | 200 | 830 | 210 | 1040 | 3554.84.42 |
NS 5.5 | DN 150 | 725 | 360 | 1430 | 286 | 1716 | 3555.84.42 |
NS 7 | DN 150 | 800 | 400 | 1600 | 305 | 1905 | 3557.84.42 |
NS 8.5 | DN 150 | 940 | 475 | 1900 | 325 | 2225 | 3558.84.42 |
NS 10 | DN 150 | 1000 | 520 | 2000 | 337 | 2337 | 3560.84.42 |
Операционная сторона слева
Пропускная способность (расход) л/с. | Диаметр патрубков входа выхода | Объем осадка л. | Объем жира л. | Общий объем | Вес кг пустой | Вес кг полный | Артикул |
NS 1 | DN 100 | 106 | 100 | 320 | 177 | 497 | 3551.84.32 |
NS 2 | DN 100 | 210 | 100 | 440 | 182 | 622 | 3552.84.32 |
NS 3 | DN 100 | 300 | 150 | 630 | 194 | 824 | 3553.84.32 |
NS 4 | DN 100 | 400 | 200 | 830 | 210 | 1040 | 3554.84.32 |
NS 5.5 | DN 150 | 725 | 360 | 1430 | 286 | 1716 | 3555.84.32 |
NS 7 | DN 150 | 800 | 400 | 1600 | 305 | 1905 | 3557.84.32 |
NS 8.5 | DN 150 | 940 | 475 | 1900 | 325 | 2225 | 3558.84.2 |
NS 10 | DN 150 | 1000 | 520 | 2000 | 337 | 2337 | 3560.84.32 |
Размеры
Пропускная способность (расход) л/с. | L1 мм | L2 мм | L3 мм | L4 мм | H1 мм | H2 мм | H3 мм | H4 мм | H5 мм | B1 мм | B2 мм | B3 мм | B4 мм | D мм |
NS 1 | 1100 | 1300 | 1800 | 700 | 830 | 760 | 1480 | 1300 | 1500 | 700 | 770 | 500 | 930 | 110 |
NS 2 | 1100 | 1300 | 1800 | 700 | 1055 | 985 | 1680 | 1500 | 1700 | 700 | 770 | 500 | 930 | 110 |
NS 3 | 1450 | 1650 | 2150 | 700 | 1055 | 985 | 1680 | 1500 | 1700 | 700 | 770 | 500 | 930 | 110 |
NS 4 | 1760 | 2000 | 2460 | 700 | 1055 | 985 | 1680 | 1500 | 1700 | 700 | 770 | 500 | 930 | 110 |
NS 5.5 | 1760 | 2000 | 2460 | 700 | 1250 | 1180 | 1880 | 1700 | 1900 | 1020 | 1020 | 625 | 1180 | 160 |
NS 7 | 1960 | 2200 | 2660 | 700 | 1250 | 1180 | 1880 | 1700 | 1900 | 950 | 1020 | 625 | 1180 | 160 |
NS 8.5 | 2250 | 2485 | 2950 | 700 | 1250 | 1180 | 1880 | 1700 | 1900 | 950 | 1020 | 625 | 1180 | 160 |
NS 10 | 2450 | 2690 | 3150 | 700 | 1250 | 1180 | 1880 | 1700 | 1900 | 950 | 1020 | 625 | 1180 | 160 |
Чертежи жироотделителей ACO в формате AutoCad
Жироотделители ACO LipuJet-P-OAP левый
Жироотделители ACO LipuJet-P-OAP окно справа
BIM модели жироотделителей ACO
Жироотделители ACO LipuJet-P-OAP левый
Жироотделители ACO LipuJet-P-OA окно справа
