Жироотделители ACO LipuJet-P-O XL

LipuJet-P-OAP XL - 2

Модели марки LipuJet-P-О XL – группа жироотделителей со сварными корпусами из полиэтилена (Р), овальной в плане формы (О). Размер корпуса напрямую зависит от размера жироотделителя и, соответственно, его пропускной способности. Модели овальной формы со сварными корпусами разработаны специально для очистки стоков большого расхода – до 30 л/сек, а при параллельном монтаже 2-х жироотделителей – до 60 л/сек. Номенклатура моделей включает в себя несколько уровней комплектации различным дополнительным оборудованием, позволяющим комфортно, и с соблюдением гигиены, эксплуатировать жироотделители внутри зданий;

К числу дополнительного оборудования относятся:

  • устройство внутренней промывки под давлением;
  • насос откачки содержимого жироотделителя;
  • встроенная напорная труба для откачки жироотделителя и .т.д

Выбор модели и уровня ее комплектации зависит от параметров:

  • местоположение жироотделителя внутри здания;
  • расход производственных стоков, поступающих в жироотделитель;
  • высота подъема стоков при откачке жироотделителя и другие.

Lipujet-P-OB XL

  • Базовая модель;
  • Сварной корпус из полиэтилена высокой плотности;
  • Патрубки входа и выхода обеспечивают соединение с системой канализации;
  • При комплектации шаровым краном для наполнения отделителя водой, предусмотрен «разрыв струи»;
  • Крышки инспекционных люков герметично закрываются в верхней части корпуса;
  • Два инспекционных окна для контроля уровня жира;
  • Откачка и промывка проводится через люки в верхней части корпуса;
  • На корпусе предусмотрен патрубок DN100 для подсоединения вентиляционной трубы.

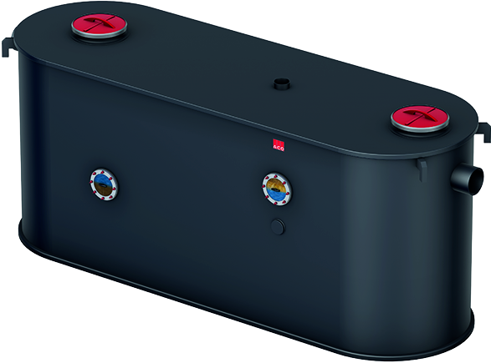

LIPUJET P-O-XL

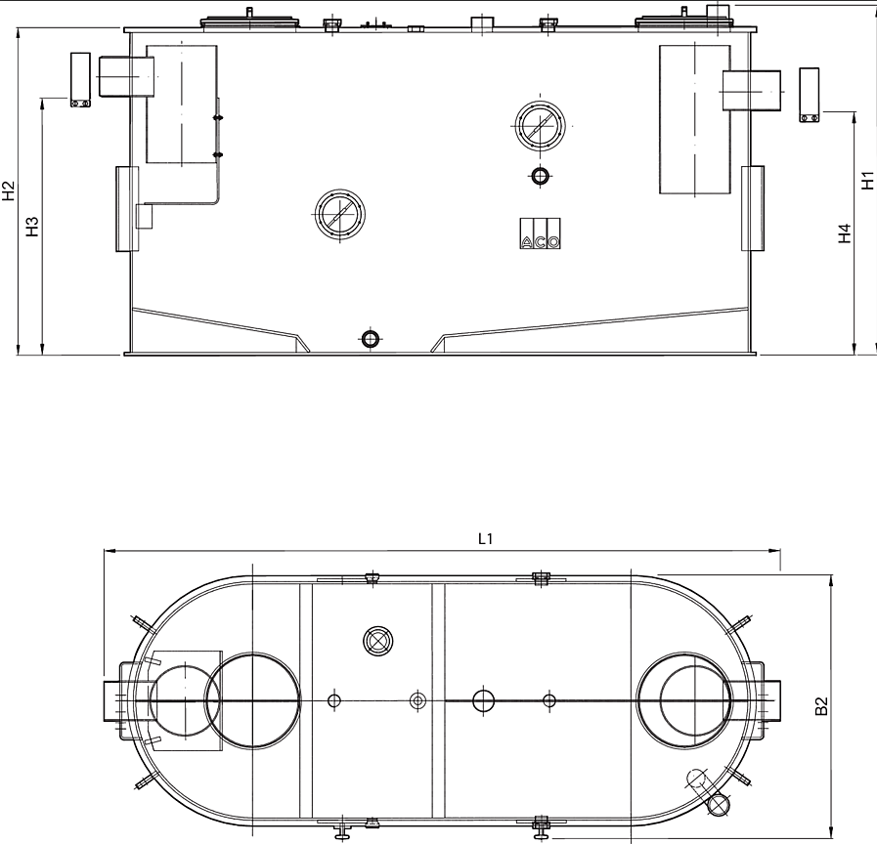

LipuJet-P-O XL - B

Артикулы

Операционная сторона справа

Пропускная способность (расход) л/с. Объем осадка л. Объем жира л. Общий объем л. Артикул
NS 15 1580 630 2850 3815.35.42
NS 20 2070 850 3760 3820.35.42
NS 25 2550 1070 4660 3825.35.42
NS 30 3020 1290 5550 3830.35.42

Операционная сторона слева

Пропускная способность (расход) л/с. Объем осадка л. Объем жира л. Общий объем л. Артикул
NS 15 1580 630 2850 3815.35.32
NS 20 2070 850 3760 3820.35.32
NS 25 2550 1070 4660 3825.35.32
NS 30 3020 1290 5550 3830.35.32

Размеры

Пропускная способность (расход) л/с. L1 мм H1 мм H2 мм H3 мм H4 мм B2 мм
NS 15 2700 1750 1640 1300 1230 1340
NS 20 3400 1750 1640 1300 1230 1340
NS 25 4100 1850 1740 1300 1230 1340
NS 30 4800 1850 1740 1300 1230 1340

BIM модели жироотделителей ACO

Жироотделители ACO LipuJet-P-OB XL операционная система справа.zip
Жироотделители ACO LipuJet-P-OB XL операционная система слева.zip

Артикулы

Операционная сторона справа

Пропускная способность (расход) л/с. Объем осадка л. Объем жира л. Общий объем л. Артикул
NS 15 1580 630 2850 3815.35.42
NS 20 2070 850 3760 3820.35.42
NS 25 2550 1070 4660 3825.35.42
NS 30 3020 1290 5550 3830.35.42

Операционная сторона слева

Пропускная способность (расход) л/с. Объем осадка л. Объем жира л. Общий объем л. Артикул
NS 15 1580 630 2850 3815.35.32
NS 20 2070 850 3760 3820.35.32
NS 25 2550 1070 4660 3825.35.32
NS 30 3020 1290 5550 3830.35.32

Размеры

Пропускная способность (расход) л/с. L1 мм H1 мм H2 мм H3 мм H4 мм B2 мм
NS 15 2700 1750 1640 1300 1230 1340
NS 20 3400 1750 1640 1300 1230 1340
NS 25 4100 1850 1740 1300 1230 1340
NS 30 4800 1850 1740 1300 1230 1340

BIM модели жироотделителей ACO

Жироотделители ACO LipuJet-P-OB XL операционная система справа.zip
Жироотделители ACO LipuJet-P-OB XL операционная система слева.zip

LipuJet-P-OD XL

  • Сварной корпус из полиэтилена высокой плотности;
  • Патрубки входа и выхода обеспечивают соединение с системой канализации;
  • На корпусе предусмотрен патрубок DN100 для подсоединения вентиляционной трубы;
  • При комплектации шаровым краном для наполнения отделителя водой, предусмотрен «разрыв струи»;
  • Модель укомплектована отводом напорной трубы, которая выводится из здания, к месту подхода утилизационной машины;
  • Откачка жироотделителя выполняется через напорную трубу с улицы;
  • Промывка выполняется через ревизионные люки в верхней части корпуса. Для выполнения промывки, необходимо наличие подвода водопровода в помещение жироотделителя. Промывка выполняется вручную, водопроводной водой, с помощью шлангов. Вода от промывки должна быть откачана утилизационной машиной;
  • Модель укомплектована двумя инспекционными окнами для контроля уровня жира

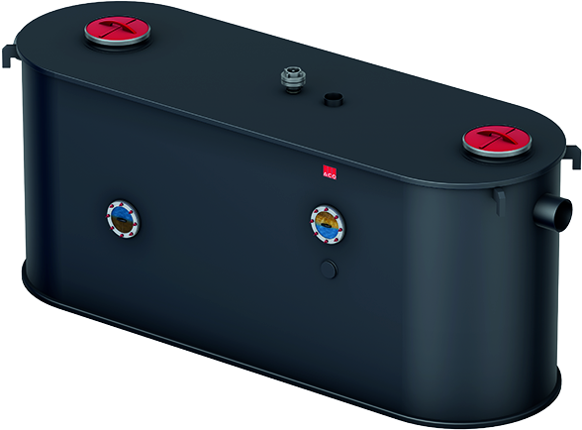

LipuJet-P-O XL - OD

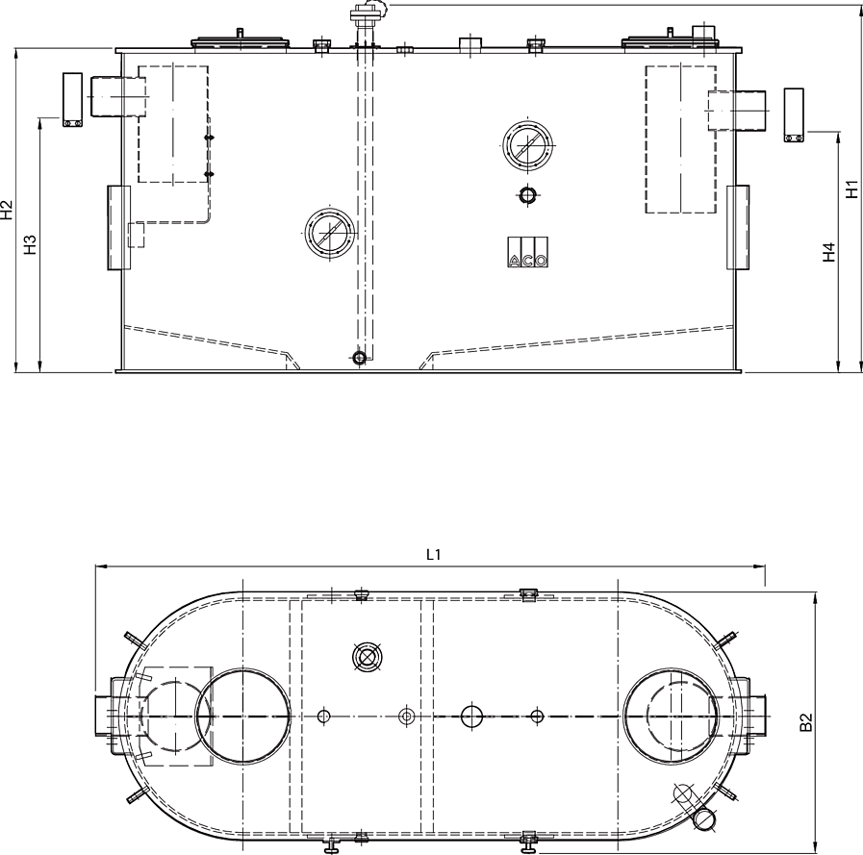

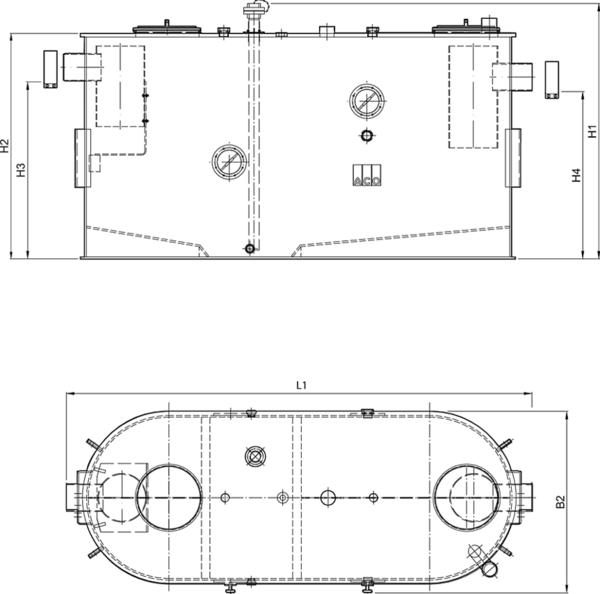

LipuJet-P-O XL - OD X

Артикулы

Операционная сторона справа

Пропускная способность (расход) л/с. Объем осадка л. Объем жира л. Общий объем л. Артикул
NS 15 1580 630 2850 3815.45.42
NS 20 2070 850 3760 3820.45.42
NS 25 2550 1070 4660 3825.45.42
NS 30 3020 1290 5550 3830.45.42

Операционная сторона слева

Пропускная способность (расход) л/с. Объем осадка л. Объем жира л. Общий объем л. Артикул
NS 15 1580 630 2850 3815.45.32
NS 20 2070 850 3760 3820.45.32
NS 25 2550 1070 4660 3825.45.32
NS 30 3020 1290 5550 3830.45.32

Размеры

Пропускная способность (расход) л/с. L1 мм H1 мм H2 мм H3 мм H4 мм B2 мм
NS 15 2700 1750 1640 1300 1230 1340
NS 20 3400 1750 1640 1300 1230 1340
NS 25 4100 1850 1740 1300 1230 1340
NS 30 4800 1850 1740 1300 1230 1340

BIM модели жироотделителей ACO

Жироотделители ACO LipuJet-P-OD XL операционная система справа.zip
Жироотделители ACO LipuJet-P-OD XL операционная система слева.zip

Артикулы

Операционная сторона справа

Пропускная способность (расход) л/с. Объем осадка л. Объем жира л. Общий объем л. Артикул
NS 15 1580 630 2850 3815.45.42
NS 20 2070 850 3760 3820.45.42
NS 25 2550 1070 4660 3825.45.42
NS 30 3020 1290 5550 3830.45.42

Операционная сторона слева

Пропускная способность (расход) л/с. Объем осадка л. Объем жира л. Общий объем л. Артикул
NS 15 1580 630 2850 3815.45.32
NS 20 2070 850 3760 3820.45.32
NS 25 2550 1070 4660 3825.45.32
NS 30 3020 1290 5550 3830.45.32

Размеры

Пропускная способность (расход) л/с. L1 мм H1 мм H2 мм H3 мм H4 мм B2 мм
NS 15 2700 1750 1640 1300 1230 1340
NS 20 3400 1750 1640 1300 1230 1340
NS 25 4100 1850 1740 1300 1230 1340
NS 30 4800 1850 1740 1300 1230 1340

BIM модели жироотделителей ACO

Жироотделители ACO LipuJet-P-OD XL операционная система справа.zip
Жироотделители ACO LipuJet-P-OD XL операционная система слева.zip

Lipujet-P-OA XL

  • Сварной корпус из полиэтилена высокой плотности;
  • Патрубки входа и выхода обеспечивают соединение с системой канализации;
  • На корпусе предусмотрен патрубок DN100 для подсоединения вентиляционной трубы;
  • Между краном для наполнения водой и сифоном отделителя предусмотрен «разрыв струи;
  • Модель изготавливается в двух вариантах установки инспекционных окон – операционная сторона слева или операционная сторона справа, для обеспечения удобства контроля за уровнем жира через инспекционное окно. Выбор варианта зависит от расположения жироотделителя в помещении по отношению к направлению движения канализационного стока;
  • Управление процессом откачки выполняется в автоматическом режиме, т.е. все устройства, обеспечивающие откачку и промывку, запускаются в соответствии с программой.
Модель оснащена устройствами:
  • 2-мя системами внутренней промывки – насос высокого давления 175 бар и моющая головка с форсунками;
  • Отводом напорной трубы для вывода на фасад здания с муфтой для подключения шланга утилизационной машины;
  • 2-мя инспекционными окнами со стеклоочистителем;
  • 2-мя соленоидными автоматическими клапанами для подачи воды и регуляторами давления;
  • Щитом управления процессом откачки.
  • Потребность в электропитании: 400 В/50 (60) Гц/16 A/7,8 кВт

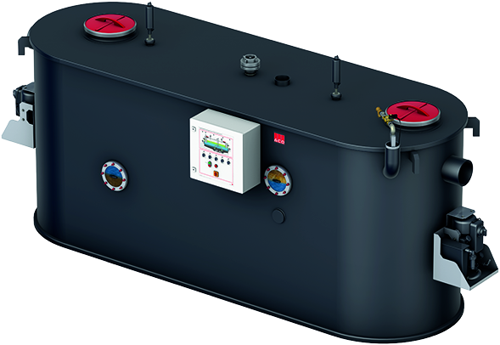

LipuJet-P-OA XL - 1

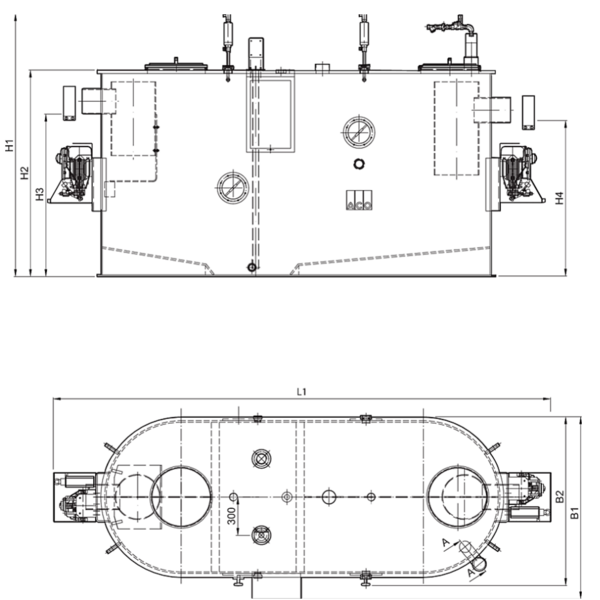

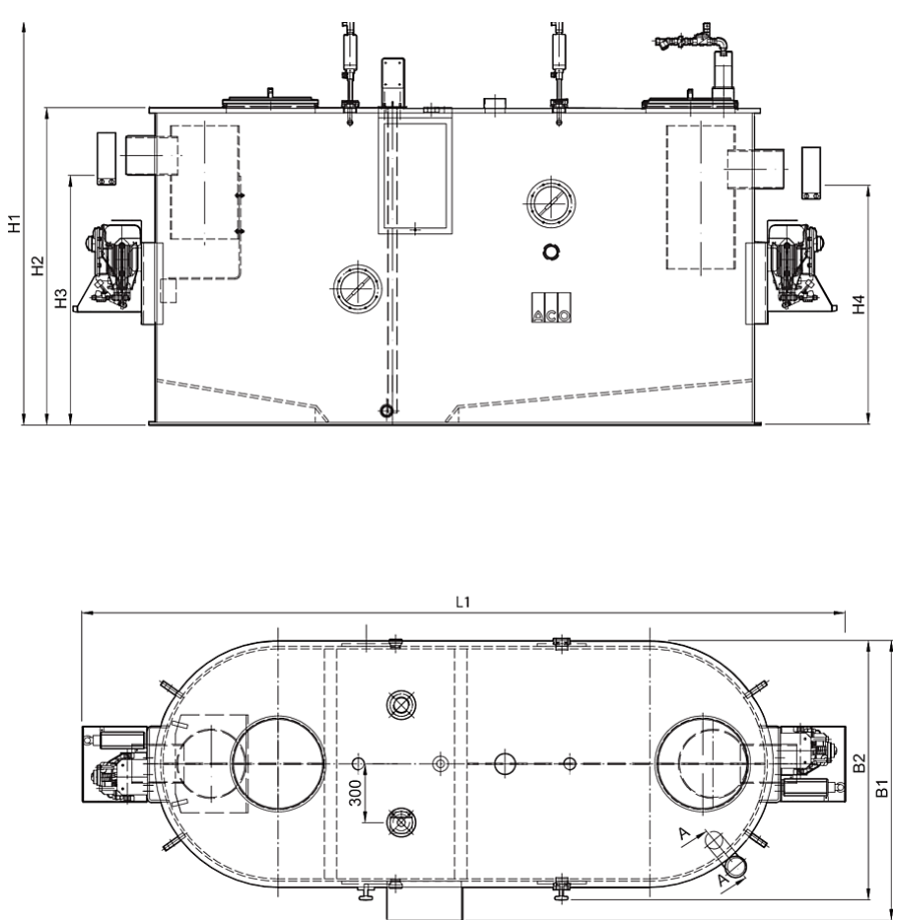

LipuJet-P-OA XL -

Артикулы

Операционная сторона справа

Пропускная способность (расход) л/с. Объем осадка л. Объем жира л. Общий объем л. Артикул
NS 15 1580 630 2850 3815.75.42
NS 20 2070 850 3760 3820.75.42
NS 25 2550 1070 4660 3825.75.42
NS 30 3020 1290 5550 3830.75.42

Операционная сторона слева

Пропускная способность (расход) л/с. Объем осадка л. Объем жира л. Общий объем л. Артикул
NS 15 1580 630 2850 3815.75.32
NS 20 2070 850 3760 3820.75.32
NS 25 2550 1070 4660 3825.75.32
NS 30 3020 1290 5550 3830.75.32

Размеры

Пропускная способность (расход) л/с. L1 мм H1 мм H2 мм H3 мм H4 мм B1 мм B2 мм
NS 15 3210 2090 1640 1300 1230 1530 1260
NS 20 3910 2090 1640 1300 1230 1530 1260
NS 25 4610 2190 1740 1300 1230 1530 1260
NS 30 5310 2190 1740 1300 1230 1530 1260

BIM модели жироотделителей ACO

Жироотделители ACO LipuJet-P-OA XL операционная система справа
Жироотделители ACO LipuJet-P-OA XL операционная система слева

Артикулы

Операционная сторона справа

Пропускная способность (расход) л/с. Объем осадка л. Объем жира л. Общий объем л. Артикул
NS 15 1580 630 2850 3815.75.42
NS 20 2070 850 3760 3820.75.42
NS 25 2550 1070 4660 3825.75.42
NS 30 3020 1290 5550 3830.75.42

Операционная сторона слева

Пропускная способность (расход) л/с. Объем осадка л. Объем жира л. Общий объем л. Артикул
NS 15 1580 630 2850 3815.75.32
NS 20 2070 850 3760 3820.75.32
NS 25 2550 1070 4660 3825.75.32
NS 30 3020 1290 5550 3830.75.32

Размеры

Пропускная способность (расход) л/с. L1 мм H1 мм H2 мм H3 мм H4 мм B1 мм B2 мм
NS 15 3210 2090 1640 1300 1230 1530 1260
NS 20 3910 2090 1640 1300 1230 1530 1260
NS 25 4610 2190 1740 1300 1230 1530 1260
NS 30 5310 2190 1740 1300 1230 1530 1260

BIM модели жироотделителей ACO

Жироотделители ACO LipuJet-P-OA XL операционная система справа
Жироотделители ACO LipuJet-P-OA XL операционная система слева

Lipujet-P-OAP XL

  • Сварной корпус из полиэтилена высокой плотности;
  • Патрубки входа и выхода обеспечивают соединение с системой канализации;
  • На корпусе предусмотрен патрубок DN100 для подсоединения вентиляционной трубы;
  • Между краном для наполнения водой и сифоном отделителя предусмотрен «разрыв струи»;
  • Модель изготавливается в двух вариантах установки инспекционных окон и щита управления – операционная сторона слева или операционная сторона справа, для обеспечения удобства эксплуатации. Выбор варианта зависит от расположения жироотделителя в помещении по отношению к направлению движения канализационного стока;
  • Управление процессом откачки выполняется автоматически, т.е. все устройства, обеспечивающие откачку и промывку, запускаются программой.
Модель оснащена устройствами:
  • 2-мя системами внутренней промывки – насос высокого давления 175 бар и моющая головка с форсунками;
  • Отводом напорной трубы для вывода на фасад здания с муфтой для подключения шланга утилизационной машины;
  • 2-мя инспекционными окнами со стеклоочистителем;
  • 2-мя соленоидными автоматическими клапанами для подачи воды и регуляторами давления;
  • Щитом управления процессом откачки;
  • Насосом откачки жироотделителя.
  • Потребность в электропитании: 400 В / 50 Гц / 16 A / 11,5 кВт

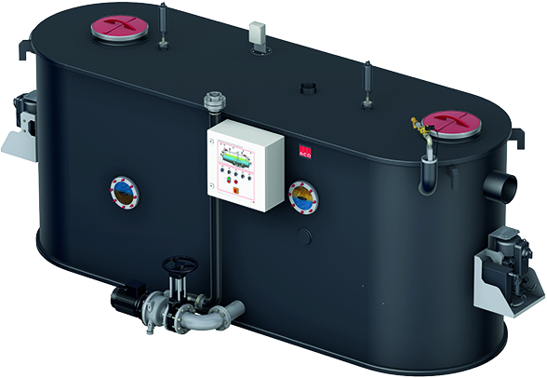

LipuJet-P-OAP XL - 1
LipuJet-P-OAP XL - 2B

Артикулы

Операционная сторона справа

Пропускная способность (расход) л/с. Объем осадка л. Объем жира л. Общий объем л. Артикул
NS 15 1580 630 2850 3815.85.42
NS 20 2070 850 3760 3820.85.42
NS 25 2550 1070 4660 3825.85.42
NS 30 3020 1290 5550 3830.85.42

Операционная сторона слева

Пропускная способность (расход) л/с. Объем осадка л. Объем жира л. Общий объем л. Артикул
NS 15 1580 630 2850 3815.85.32
NS 20 2070 850 3760 3820.85.32
NS 25 2550 1070 4660 3825.85.32
NS 30 3020 1290 5550 3830.85.32

Размеры

Пропускная способность (расход) л/с. L1 мм H1 мм H2 мм H3 мм H4 мм B1 мм B2 мм
NS 15 3210 2090 1640 1300 1230 1530 1260
NS 20 3910 2090 1640 1300 1230 1530 1260
NS 25 4610 2190 1740 1300 1230 1530 1260
NS 30 5310 2190 1740 1300 1230 1530 1260

BIM модели жироотделителей ACO

Жироотделители ACO LipuJet-P-OAP XL операционная система справа
Жироотделители ACO LipuJet-P-OAP XL операционная система слева

Артикулы

Операционная сторона справа

Пропускная способность (расход) л/с. Объем осадка л. Объем жира л. Общий объем л. Артикул
NS 15 1580 630 2850 3815.85.42
NS 20 2070 850 3760 3820.85.42
NS 25 2550 1070 4660 3825.85.42
NS 30 3020 1290 5550 3830.85.42

Операционная сторона слева

Пропускная способность (расход) л/с. Объем осадка л. Объем жира л. Общий объем л. Артикул
NS 15 1580 630 2850 3815.85.32
NS 20 2070 850 3760 3820.85.32
NS 25 2550 1070 4660 3825.85.32
NS 30 3020 1290 5550 3830.85.32

Размеры

Пропускная способность (расход) л/с. L1 мм H1 мм H2 мм H3 мм H4 мм B1 мм B2 мм
NS 15 3210 2090 1640 1300 1230 1530 1260
NS 20 3910 2090 1640 1300 1230 1530 1260
NS 25 4610 2190 1740 1300 1230 1530 1260
NS 30 5310 2190 1740 1300 1230 1530 1260

BIM модели жироотделителей ACO

Жироотделители ACO LipuJet-P-OAP XL операционная система справа
Жироотделители ACO LipuJet-P-OAP XL операционная система слева

Lipujet-P-OAP XL параллельная установка

  • При необходимости очистки стока большого расхода, возможна парная, параллельная установка жироотделителей марки Lipujet-O-OAP XL;
  • Каждый жироотделитель такой установки оснащен устройствами и опциями в соответствии с комплектацией уровня 3, OAP;
  • Расход, поступающий в жироотделитель, разделяется на два потока. На каждом ответвлении входящей канализационной трубы устанавливается задвижка;
  • Откачка и промывка каждого жироотделителя проводится отдельно, при этом, задвижкой отсекается другой жироотделитель;
  • Все канализационные подключения, подключение вентиляции и электропитания выполняются для каждого из жироотделителей отдельно в соответствии с требованиями Уровня 3 комплектации жироотделителей АСО.

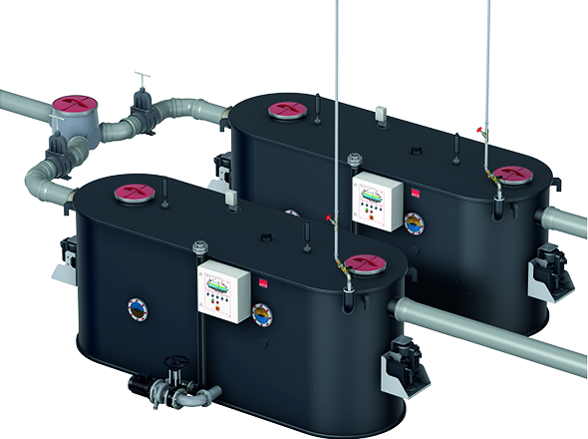

LipuJet-P-OAP XL - 2

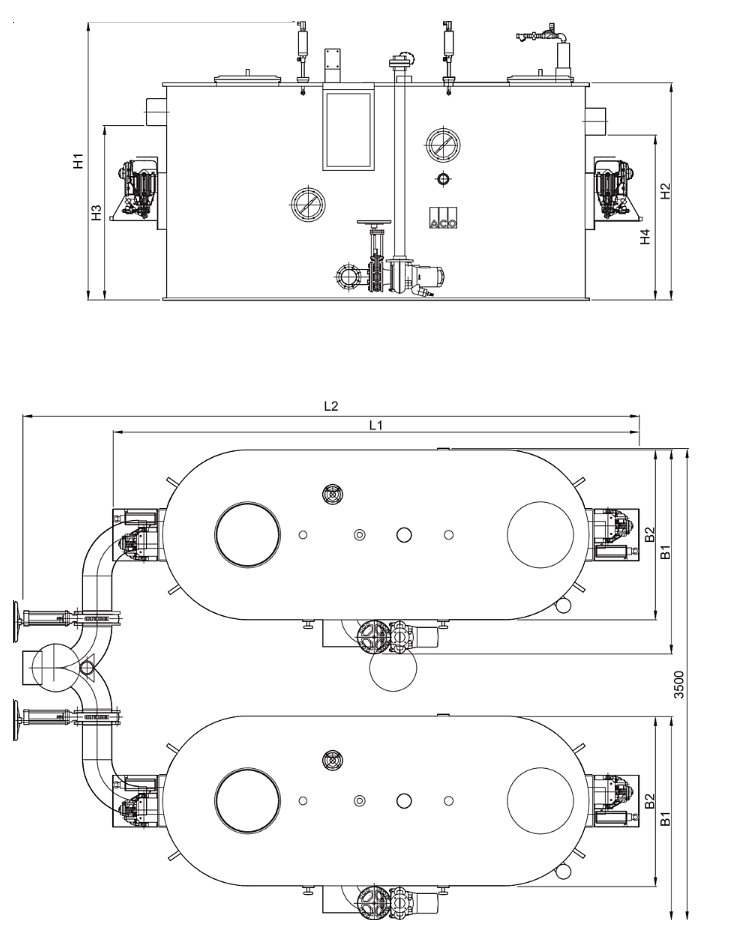

LipuJet-P-OAP XL - 2B

Артикулы

Пропускная способность (расход) л/с. Объем осадка л. Объем жира л. Общий объем л. Артикул
NS 40 4140 1700 7250 3840.85.40
NS 50 5100 2140 9320 3850.85.40
NS 60 640 2580 11100 3860.85.40

Размеры

Пропускная способность (расход) л/с. L1 мм L2 мм H1 мм H2 мм H3 мм H4 мм B1 мм B2 мм
NS 40 3910 4763 2090 1640 1300 1230 1530 1260
NS 50 4160 5463 2190 1740 1300 1230 1530 1260
NS 60 5310 6163 2190 1740 1300 1230 1530 1260

Артикулы

Пропускная способность (расход) л/с. Объем осадка л. Объем жира л. Общий объем л. Артикул
NS 40 4140 1700 7250 3840.85.40
NS 50 5100 2140 9320 3850.85.40
NS 60 640 2580 11100 3860.85.40

Размеры

Пропускная способность (расход) л/с. L1 мм L2 мм H1 мм H2 мм H3 мм H4 мм B1 мм B2 мм
NS 40 3910 4763 2090 1640 1300 1230 1530 1260
NS 50 4160 5463 2190 1740 1300 1230 1530 1260
NS 60 5310 6163 2190 1740 1300 1230 1530 1260

Lipujet-P-OB XL

  • Базовая модель;
  • Сварной корпус из полиэтилена высокой плотности;
  • Патрубки входа и выхода обеспечивают соединение с системой канализации;
  • При комплектации шаровым краном для наполнения отделителя водой, предусмотрен «разрыв струи»;
  • Крышки инспекционных люков герметично закрываются в верхней части корпуса;
  • Два инспекционных окна для контроля уровня жира;
  • Откачка и промывка проводится через люки в верхней части корпуса;
  • На корпусе предусмотрен патрубок DN100 для подсоединения вентиляционной трубы.
LIPUJET P-O-XL
LipuJet-P-O XL - B

Артикулы

Операционная сторона справа

Пропускная способность (расход) л/с. Объем осадка л. Объем жира л. Общий объем л. Артикул
NS 15 1580 630 2850 3815.35.42
NS 20 2070 850 3760 3820.35.42
NS 25 2550 1070 4660 3825.35.42
NS 30 3020 1290 5550 3830.35.42

Операционная сторона слева

Пропускная способность (расход) л/с. Объем осадка л. Объем жира л. Общий объем л. Артикул
NS 15 1580 630 2850 3815.35.32
NS 20 2070 850 3760 3820.35.32
NS 25 2550 1070 4660 3825.35.32
NS 30 3020 1290 5550 3830.35.32

Размеры

Пропускная способность (расход) л/с. L1 мм H1 мм H2 мм H3 мм H4 мм B2 мм
NS 15 2700 1750 1640 1300 1230 1340
NS 20 3400 1750 1640 1300 1230 1340
NS 25 4100 1850 1740 1300 1230 1340
NS 30 4800 1850 1740 1300 1230 1340

BIM модели жироотделителей ACO

Жироотделители ACO LipuJet-P-OB XL операционная система справа.zip
Жироотделители ACO LipuJet-P-OB XL операционная система слева.zip

Артикулы

Операционная сторона справа

Пропускная способность (расход) л/с. Объем осадка л. Объем жира л. Общий объем л. Артикул
NS 15 1580 630 2850 3815.35.42
NS 20 2070 850 3760 3820.35.42
NS 25 2550 1070 4660 3825.35.42
NS 30 3020 1290 5550 3830.35.42

Операционная сторона слева

Пропускная способность (расход) л/с. Объем осадка л. Объем жира л. Общий объем л. Артикул
NS 15 1580 630 2850 3815.35.32
NS 20 2070 850 3760 3820.35.32
NS 25 2550 1070 4660 3825.35.32
NS 30 3020 1290 5550 3830.35.32

Размеры

Пропускная способность (расход) л/с. L1 мм H1 мм H2 мм H3 мм H4 мм B2 мм
NS 15 2700 1750 1640 1300 1230 1340
NS 20 3400 1750 1640 1300 1230 1340
NS 25 4100 1850 1740 1300 1230 1340
NS 30 4800 1850 1740 1300 1230 1340

BIM модели жироотделителей ACO

Жироотделители ACO LipuJet-P-OB XL операционная система справа.zip
Жироотделители ACO LipuJet-P-OB XL операционная система слева.zip

LipuJet-P-OD XL

  • Сварной корпус из полиэтилена высокой плотности;
  • Патрубки входа и выхода обеспечивают соединение с системой канализации;
  • На корпусе предусмотрен патрубок DN100 для подсоединения вентиляционной трубы;
  • При комплектации шаровым краном для наполнения отделителя водой, предусмотрен «разрыв струи»;
  • Модель укомплектована отводом напорной трубы, которая выводится из здания, к месту подхода утилизационной машины;
  • Откачка жироотделителя выполняется через напорную трубу с улицы;
  • Промывка выполняется через ревизионные люки в верхней части корпуса. Для выполнения промывки, необходимо наличие подвода водопровода в помещение жироотделителя. Промывка выполняется вручную, водопроводной водой, с помощью шлангов. Вода от промывки должна быть откачана утилизационной машиной;
  • Модель укомплектована двумя инспекционными окнами для контроля уровня жира
LipuJet-P-O XL - OD
LipuJet-P-O XL - OD X

Артикулы

Операционная сторона справа

Пропускная способность (расход) л/с. Объем осадка л. Объем жира л. Общий объем л. Артикул
NS 15 1580 630 2850 3815.45.42
NS 20 2070 850 3760 3820.45.42
NS 25 2550 1070 4660 3825.45.42
NS 30 3020 1290 5550 3830.45.42

Операционная сторона слева

Пропускная способность (расход) л/с. Объем осадка л. Объем жира л. Общий объем л. Артикул
NS 15 1580 630 2850 3815.45.32
NS 20 2070 850 3760 3820.45.32
NS 25 2550 1070 4660 3825.45.32
NS 30 3020 1290 5550 3830.45.32

Размеры

Пропускная способность (расход) л/с. L1 мм H1 мм H2 мм H3 мм H4 мм B2 мм
NS 15 2700 1750 1640 1300 1230 1340
NS 20 3400 1750 1640 1300 1230 1340
NS 25 4100 1850 1740 1300 1230 1340
NS 30 4800 1850 1740 1300 1230 1340

BIM модели жироотделителей ACO

Жироотделители ACO LipuJet-P-OD XL операционная система справа.zip
Жироотделители ACO LipuJet-P-OD XL операционная система слева.zip

Артикулы

Операционная сторона справа

Пропускная способность (расход) л/с. Объем осадка л. Объем жира л. Общий объем л. Артикул
NS 15 1580 630 2850 3815.45.42
NS 20 2070 850 3760 3820.45.42
NS 25 2550 1070 4660 3825.45.42
NS 30 3020 1290 5550 3830.45.42

Операционная сторона слева

Пропускная способность (расход) л/с. Объем осадка л. Объем жира л. Общий объем л. Артикул
NS 15 1580 630 2850 3815.45.32
NS 20 2070 850 3760 3820.45.32
NS 25 2550 1070 4660 3825.45.32
NS 30 3020 1290 5550 3830.45.32

Размеры

Пропускная способность (расход) л/с. L1 мм H1 мм H2 мм H3 мм H4 мм B2 мм
NS 15 2700 1750 1640 1300 1230 1340
NS 20 3400 1750 1640 1300 1230 1340
NS 25 4100 1850 1740 1300 1230 1340
NS 30 4800 1850 1740 1300 1230 1340

BIM модели жироотделителей ACO

Жироотделители ACO LipuJet-P-OD XL операционная система справа.zip
Жироотделители ACO LipuJet-P-OD XL операционная система слева.zip

Lipujet-P-OA XL

  • Сварной корпус из полиэтилена высокой плотности;
  • Патрубки входа и выхода обеспечивают соединение с системой канализации;
  • На корпусе предусмотрен патрубок DN100 для подсоединения вентиляционной трубы;
  • Между краном для наполнения водой и сифоном отделителя предусмотрен «разрыв струи;
  • Модель изготавливается в двух вариантах установки инспекционных окон – операционная сторона слева или операционная сторона справа, для обеспечения удобства контроля за уровнем жира через инспекционное окно. Выбор варианта зависит от расположения жироотделителя в помещении по отношению к направлению движения канализационного стока;
  • Управление процессом откачки выполняется в автоматическом режиме, т.е. все устройства, обеспечивающие откачку и промывку, запускаются в соответствии с программой.
Модель оснащена устройствами:
  • 2-мя системами внутренней промывки – насос высокого давления 175 бар и моющая головка с форсунками;
  • Отводом напорной трубы для вывода на фасад здания с муфтой для подключения шланга утилизационной машины;
  • 2-мя инспекционными окнами со стеклоочистителем;
  • 2-мя соленоидными автоматическими клапанами для подачи воды и регуляторами давления;
  • Щитом управления процессом откачки.
  • Потребность в электропитании: 400 В/50 (60) Гц/16 A/7,8 кВт
LipuJet-P-OA XL - 1
LipuJet-P-OA XL -

Артикулы

Операционная сторона справа

Пропускная способность (расход) л/с. Объем осадка л. Объем жира л. Общий объем л. Артикул
NS 15 1580 630 2850 3815.75.42
NS 20 2070 850 3760 3820.75.42
NS 25 2550 1070 4660 3825.75.42
NS 30 3020 1290 5550 3830.75.42

Операционная сторона слева

Пропускная способность (расход) л/с. Объем осадка л. Объем жира л. Общий объем л. Артикул
NS 15 1580 630 2850 3815.75.32
NS 20 2070 850 3760 3820.75.32
NS 25 2550 1070 4660 3825.75.32
NS 30 3020 1290 5550 3830.75.32

Размеры

Пропускная способность (расход) л/с. L1 мм H1 мм H2 мм H3 мм H4 мм B1 мм B2 мм
NS 15 3210 2090 1640 1300 1230 1530 1260
NS 20 3910 2090 1640 1300 1230 1530 1260
NS 25 4610 2190 1740 1300 1230 1530 1260
NS 30 5310 2190 1740 1300 1230 1530 1260

BIM модели жироотделителей ACO

Жироотделители ACO LipuJet-P-OA XL операционная система справа
Жироотделители ACO LipuJet-P-OA XL операционная система слева

Артикулы

Операционная сторона справа

Пропускная способность (расход) л/с. Объем осадка л. Объем жира л. Общий объем л. Артикул
NS 15 1580 630 2850 3815.75.42
NS 20 2070 850 3760 3820.75.42
NS 25 2550 1070 4660 3825.75.42
NS 30 3020 1290 5550 3830.75.42

Операционная сторона слева

Пропускная способность (расход) л/с. Объем осадка л. Объем жира л. Общий объем л. Артикул
NS 15 1580 630 2850 3815.75.32
NS 20 2070 850 3760 3820.75.32
NS 25 2550 1070 4660 3825.75.32
NS 30 3020 1290 5550 3830.75.32

Размеры

Пропускная способность (расход) л/с. L1 мм H1 мм H2 мм H3 мм H4 мм B1 мм B2 мм
NS 15 3210 2090 1640 1300 1230 1530 1260
NS 20 3910 2090 1640 1300 1230 1530 1260
NS 25 4610 2190 1740 1300 1230 1530 1260
NS 30 5310 2190 1740 1300 1230 1530 1260

BIM модели жироотделителей ACO

Жироотделители ACO LipuJet-P-OA XL операционная система справа
Жироотделители ACO LipuJet-P-OA XL операционная система слева

Lipujet-P-OAP XL

  • Сварной корпус из полиэтилена высокой плотности;
  • Патрубки входа и выхода обеспечивают соединение с системой канализации;
  • На корпусе предусмотрен патрубок DN100 для подсоединения вентиляционной трубы;
  • Между краном для наполнения водой и сифоном отделителя предусмотрен «разрыв струи»;
  • Модель изготавливается в двух вариантах установки инспекционных окон и щита управления – операционная сторона слева или операционная сторона справа, для обеспечения удобства эксплуатации. Выбор варианта зависит от расположения жироотделителя в помещении по отношению к направлению движения канализационного стока;
  • Управление процессом откачки выполняется автоматически, т.е. все устройства, обеспечивающие откачку и промывку, запускаются программой.
Модель оснащена устройствами:
  • 2-мя системами внутренней промывки – насос высокого давления 175 бар и моющая головка с форсунками;
  • Отводом напорной трубы для вывода на фасад здания с муфтой для подключения шланга утилизационной машины;
  • 2-мя инспекционными окнами со стеклоочистителем;
  • 2-мя соленоидными автоматическими клапанами для подачи воды и регуляторами давления;
  • Щитом управления процессом откачки;
  • Насосом откачки жироотделителя.
  • Потребность в электропитании: 400 В / 50 Гц / 16 A / 11,5 кВт
LipuJet-P-OAP XL - 1
LipuJet-P-OAP XL - 2B

Артикулы

Операционная сторона справа

Пропускная способность (расход) л/с. Объем осадка л. Объем жира л. Общий объем л. Артикул
NS 15 1580 630 2850 3815.85.42
NS 20 2070 850 3760 3820.85.42
NS 25 2550 1070 4660 3825.85.42
NS 30 3020 1290 5550 3830.85.42

Операционная сторона слева

Пропускная способность (расход) л/с. Объем осадка л. Объем жира л. Общий объем л. Артикул
NS 15 1580 630 2850 3815.85.32
NS 20 2070 850 3760 3820.85.32
NS 25 2550 1070 4660 3825.85.32
NS 30 3020 1290 5550 3830.85.32

Размеры

Пропускная способность (расход) л/с. L1 мм H1 мм H2 мм H3 мм H4 мм B1 мм B2 мм
NS 15 3210 2090 1640 1300 1230 1530 1260
NS 20 3910 2090 1640 1300 1230 1530 1260
NS 25 4610 2190 1740 1300 1230 1530 1260
NS 30 5310 2190 1740 1300 1230 1530 1260

BIM модели жироотделителей ACO

Жироотделители ACO LipuJet-P-OAP XL операционная система справа
Жироотделители ACO LipuJet-P-OAP XL операционная система слева

Артикулы

Операционная сторона справа

Пропускная способность (расход) л/с. Объем осадка л. Объем жира л. Общий объем л. Артикул
NS 15 1580 630 2850 3815.85.42
NS 20 2070 850 3760 3820.85.42
NS 25 2550 1070 4660 3825.85.42
NS 30 3020 1290 5550 3830.85.42

Операционная сторона слева

Пропускная способность (расход) л/с. Объем осадка л. Объем жира л. Общий объем л. Артикул
NS 15 1580 630 2850 3815.85.32
NS 20 2070 850 3760 3820.85.32
NS 25 2550 1070 4660 3825.85.32
NS 30 3020 1290 5550 3830.85.32

Размеры

Пропускная способность (расход) л/с. L1 мм H1 мм H2 мм H3 мм H4 мм B1 мм B2 мм
NS 15 3210 2090 1640 1300 1230 1530 1260
NS 20 3910 2090 1640 1300 1230 1530 1260
NS 25 4610 2190 1740 1300 1230 1530 1260
NS 30 5310 2190 1740 1300 1230 1530 1260

BIM модели жироотделителей ACO

Жироотделители ACO LipuJet-P-OAP XL операционная система справа
Жироотделители ACO LipuJet-P-OAP XL операционная система слева

Lipujet-P-OAP XL параллельная установка

  • При необходимости очистки стока большого расхода, возможна парная, параллельная установка жироотделителей марки Lipujet-O-OAP XL;
  • Каждый жироотделитель такой установки оснащен устройствами и опциями в соответствии с комплектацией уровня 3, OAP;
  • Расход, поступающий в жироотделитель, разделяется на два потока. На каждом ответвлении входящей канализационной трубы устанавливается задвижка;
  • Откачка и промывка каждого жироотделителя проводится отдельно, при этом, задвижкой отсекается другой жироотделитель;
  • Все канализационные подключения, подключение вентиляции и электропитания выполняются для каждого из жироотделителей отдельно в соответствии с требованиями Уровня 3 комплектации жироотделителей АСО.
LipuJet-P-OAP XL - 2
LipuJet-P-OAP XL - 2B

Артикулы

Пропускная способность (расход) л/с. Объем осадка л. Объем жира л. Общий объем л. Артикул
NS 40 4140 1700 7250 3840.85.40
NS 50 5100 2140 9320 3850.85.40
NS 60 640 2580 11100 3860.85.40

Размеры

Пропускная способность (расход) л/с. L1 мм L2 мм H1 мм H2 мм H3 мм H4 мм B1 мм B2 мм
NS 40 3910 4763 2090 1640 1300 1230 1530 1260
NS 50 4160 5463 2190 1740 1300 1230 1530 1260
NS 60 5310 6163 2190 1740 1300 1230 1530 1260

Артикулы

Пропускная способность (расход) л/с. Объем осадка л. Объем жира л. Общий объем л. Артикул
NS 40 4140 1700 7250 3840.85.40
NS 50 5100 2140 9320 3850.85.40
NS 60 640 2580 11100 3860.85.40

Размеры

Пропускная способность (расход) л/с. L1 мм L2 мм H1 мм H2 мм H3 мм H4 мм B1 мм B2 мм
NS 40 3910 4763 2090 1640 1300 1230 1530 1260
NS 50 4160 5463 2190 1740 1300 1230 1530 1260
NS 60 5310 6163 2190 1740 1300 1230 1530 1260
