Жироотделители ACO LipuJet-S-R

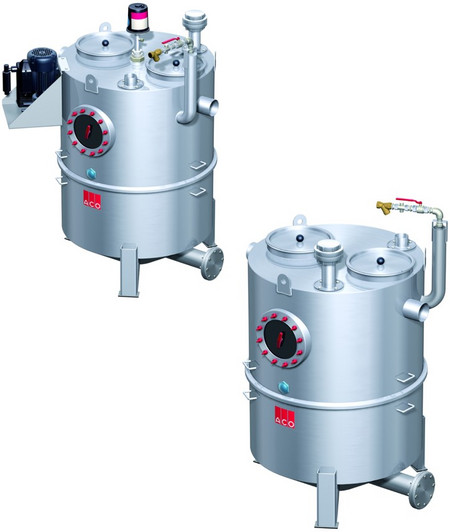

Жироотделители ACO для установки внутри помещений

Модели марки LipuJet-S-R – группа жироотделителей со сборными корпусами из нержавеющей стали марки 316 (S), круглой в плане формы (R). Количество сборных частей корпуса напрямую зависит от размера жироотделителя и, соответственно, его пропускной способности.
Номенклатура моделей включает в себя несколько уровней комплектации различным дополнительным оборудованием, позволяющим комфортно, и с соблюдением гигиены, эксплуатировать жироотделители внутри зданий;

К числу дополнительного оборудования относятся:

  • устройство внутренней промывки под давлением;
  • насос откачки содержимого жироотделителя;
  • встроенная напорная труба для откачки жироотделителя и .т.д

Выбор модели и уровня ее комплектации зависит от параметров:

  • местоположение жироотделителя внутри здания;
  • расход производственных стоков, поступающих в жироотделитель;
  • высота подъема стоков при откачке жироотделителя и другие.

Lipujet-S-RB

  • Базовая модель;
  • Составной корпус из нержавеющей стали марки 316;
  • Патрубки входа и выхода обеспечивают соединение с системой канализаци;
  • При комплектации шаровым краном для наполнения отделителя водой, предусмотрен «разрыв струи;
  • Крышки инспекционных люков герметично закрываются в верхней части корпус;
  • Откачка и промывка проводится через люки в верхней части корпуса;
  • На корпусе предусмотрен патрубок DN100 для подсоединения вентиляционной трубы.

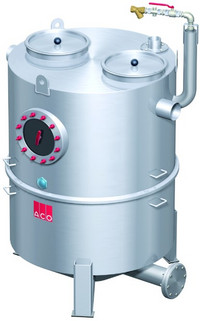

Жироотделитель из нержавеющей стали, для установки внутри зданий

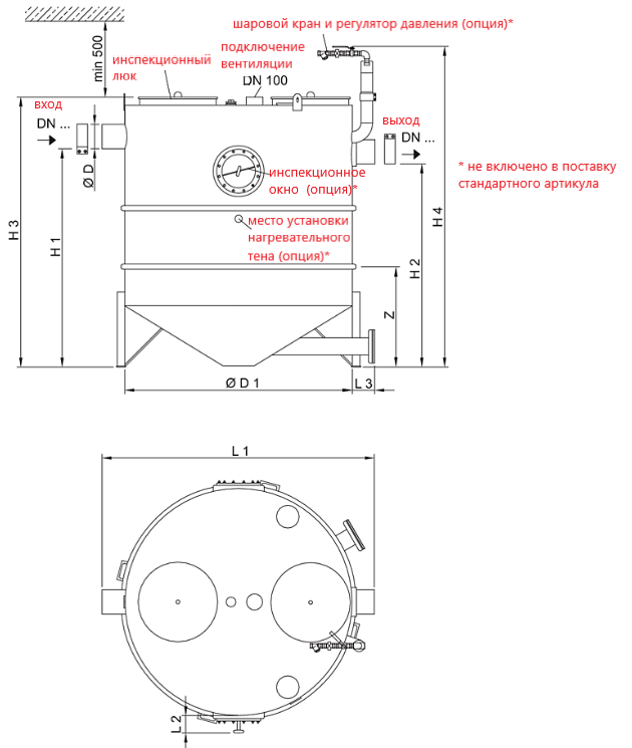

Схема устройства жироотделителя ACO LipuJet S-RB

Артикулы

Пропуск.способность (расход) л/с. Диаметр патрубков входа выхода Объем осадка л. Объем жира л. Общий объем Вес кг пустой Вес кг полный Тяжелая часть Артикул
NS 2 DN 100 210 120 715 168 882 88 7502.32.00
NS 4 DN 100 420 165 915 178 1093 88 7504.32.00
NS 7 DN 150 705 400 1950 332 2284 128 7507.32.00
NS 10 DN 150 1000 400 2250 342 2589 128 7510.32.00
NS 15 DN 200 1630 800 3350 485 3835 196 7515.32.00
NS 20 DN 200 2110 800 3820 501 4321 196 7520.32.00

Размеры

Пропускная способность (расход) л/с. L1 мм L2 мм L3 мм H1 мм H2 мм H3 мм H4 мм D мм D1 мм Сост.части корпуса h/шт
NS 2 1180 120 150 975 905 1200 1520 110 1000 785/2
NS 4 1180 120 150 1240 1170 1450 1780 110 1000 785/2
NS 7 1800 120 150 1430 1330 1780 2080 160 1500 790/3
NS 10 1800 120 150 1600 1500 1950 2250 160 1500 790/3
NS 15 2050 120 150 1755 1685 2120 2400 210 1750 820/3
NS 20 2050 120 150 1935 1855 2320 2600 210 1750 820/3

BIM модели жироотделителей ACO

Жироотделители ACO LipuJet-S-RB.zip

LipuJet-S-RD

  • Составной корпус из нержавеющей стали марки 316;
  • Патрубки входа и выхода обеспечивают соединение с системой канализации;
  • На корпусе предусмотрен патрубок DN100 для подсоединения вентиляционной трубы;
  • При комплектации шаровым краном для наполнения отделителя водой, предусмотрен «разрыв струи»;
  • Модель укомплектована отводом напорной трубы, которая выводится из здания, к месту подхода утилизационной машины;
  • Откачка жироотделителя выполняется через напорную трубу с улицы;
  • Промывка выполняется через ревизионные люки в верхней части корпуса. Для выполнения промывки, необходимо наличие подвода водопровода в помещение жироотделителя. Промывка выполняется вручную, водопроводной водой, с помощью шлангов. Вода от промывки должна быть откачана утилизационной машиной.

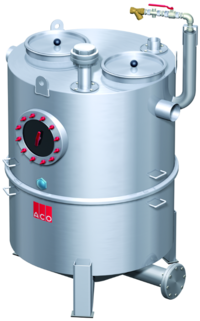

Жироотделители ACO для установки в помещении

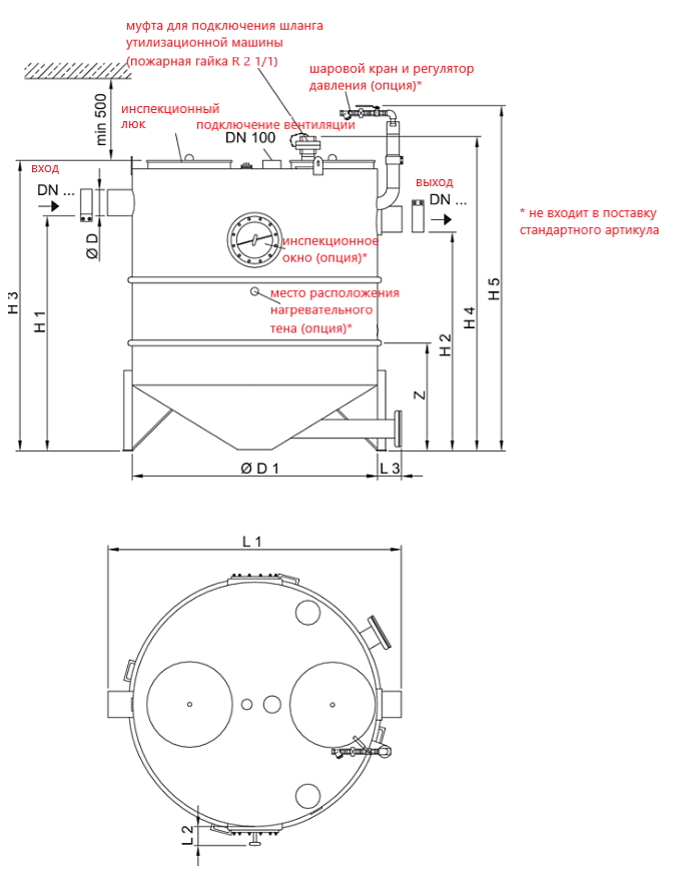

Схема устройства - жироотделитель ACO LipuJet-S-RD

Артикулы

Пропуск.способность (расход) л/с. Диаметр патрубков входа выхода Объем осадка л. Объем жира л. Общий объем Вес кг пустой Вес кг полный Тяжелая часть Артикул
NS 2 DN 100 210 120 715 172 886 88 7502.62.00
NS 4 DN 100 420 165 915 186 1101 88 7504.62.00
NS 7 DN 150 705 400 1950 338 2290 128 7507.62.00
NS 10 DN 150 1000 400 2250 351 2598 128 7510.62.00
NS 15 DN 200 1630 800 3350 492 3842 196 7515.62.00
NS 20 DN 200 2110 800 3820 510 4330 196 7520.62.00

Размеры

Пропускная способность (расход) л/с. L1 мм L2 мм L3 мм H1 мм H2 мм H3 мм H4 мм H5 мм D мм D1 мм Сост.части корпуса h/шт
NS 2 1180 120 150 975 905 1200 1400 1520 110 1000 785/2
NS 4 1180 120 150 1240 1170 1450 1650 1770 110 1000 785/2
NS 7 1800 120 150 1430 1330 1780 1930 2100 160 1500 790/3
NS 10 1800 120 150 1600 1500 1950 2100 2270 160 1500 790/3
NS 15 20500 120 150 1755 1685 2120 2250 2440 210 1750 820/3
NS 20 2050 120 150 1935 1885 2320 2450 2640 210 1750 820/3

BIM модели жироотделителей ACO

Жироотделители ACO LipuJet-S-RD.zip

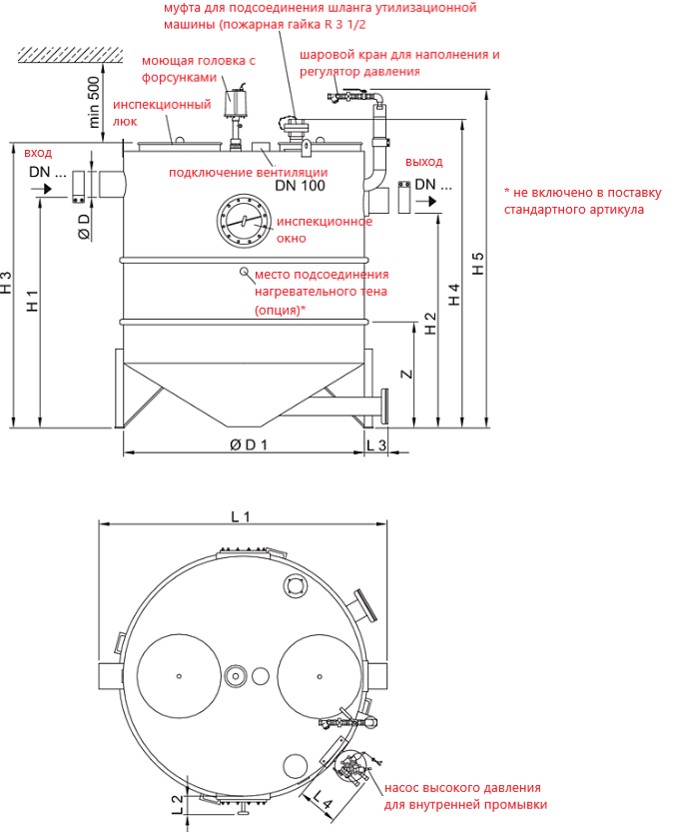

Lipujet-S-RM

  • Составной корпус из нержавеющей стали марки 316;
  • Патрубки входа и выхода обеспечивают соединение с системой канализации;
  • На корпусе предусмотрен патрубок DN100 для подсоединения вентиляционной трубы;
  • Между шаровым краном для наполнения водой и сифоном отделителя предусмотрен «разрыв струи»;
  • Модель изготавливается в двух вариантах установки инспекционного окна – операционная сторона слева или операционная сторона справа, для обеспечения удобства контроля за уровнем жира через инспекционное окно. Выбор варианта зависит от расположения жироотделителя в помещении по отношению к направлению движения канализационного стока;
  • Управление процессом откачки выполняется вручную, т.е. все устройства, обеспечивающие откачку и промывку, запускаются техником.
Модель оснащена устройствами:
  • Система внутренней промывки – насос высокого давления 175 бар и моющая головка с форсунками;
  • Отвод напорной трубы для вывода на фасад здания с муфтой для подключения шланга утилизационной машины;
  • Инспекционное окно со стеклоочистителем;
  • Шаровой кран для наполнения водой и регулятор давления.
  • Потребность в электропитании: 400 В/50 Гц/3.9 кВт
жироотделители из нержавеющей стали
жироотделители из нержавеющей стали

Артикулы

Операционная сторона справа

Пропуск.способность (расход) л/с. Диаметр патрубков входа выхода Объем осадка л. Объем жира л. Общий объем Вес кг пустой Вес кг полный Тяжелая часть Артикул
NS 2 DN 100 210 120 715 204 918 88 7502.73.41
NS 4 DN 100 420 165 915 218 1133 88 7504.73.41
NS 7 DN 150 705 400 1950 367 2319 128 7507.73.41
NS 10 DN 150 1000 400 2250 382 2629 128 7510.73.41
NS 15 DN 200 1630 800 3350 523 3873 196 7515.73.41
NS 20 DN 200 2110 800 3820 541 4361 196 7520.73.41

Операционная сторона слева

Пропуск.способность (расход) л/с. Диаметр патрубков входа выхода Объем осадка л. Объем жира л. Общий объем Вес кг пустой Вес кг полный Тяжелая часть Артикул
NS 2 DN 100 210 120 715 204 918 88 7502.73.31
NS 4 DN 100 420 165 915 218 1133 88 7504.73.31
NS 7 DN 150 705 400 1950 367 2319 128 7507.73.31
NS 10 DN 150 1000 400 2250 382 2629 128 7510.73.31
NS 15 DN 200 1630 800 3350 523 3873 196 7515.73.31
NS 20 DN 200 2110 800 3820 541 4361 196 7520.73.31

Размеры

Пропускная способность (расход) л/с. L1 мм L2 мм L3 мм L4 мм H1 мм H2 мм H3 мм H4 мм H5 мм D мм D1 мм Сост.части корпуса h/шт
NS 2 1180 120 150 250 975 905 1200 1400 1520 110 1000 785/2
NS 4 1180 120 150 250 1240 1170 1450 1650 1770 110 1000 785/2
NS 7 1800 120 150 250 1430 1330 1780 1930 2100 160 1500 790/3
NS 10 1800 120 150 250 1600 1500 1950 2100 2270 160 1500 790/3
NS 15 20500 120 150 250 1755 1685 2120 2250 2440 210 1750 820/3
NS 20 2050 120 150 250 1935 1885 2320 2450 2640 210 1750 820/3

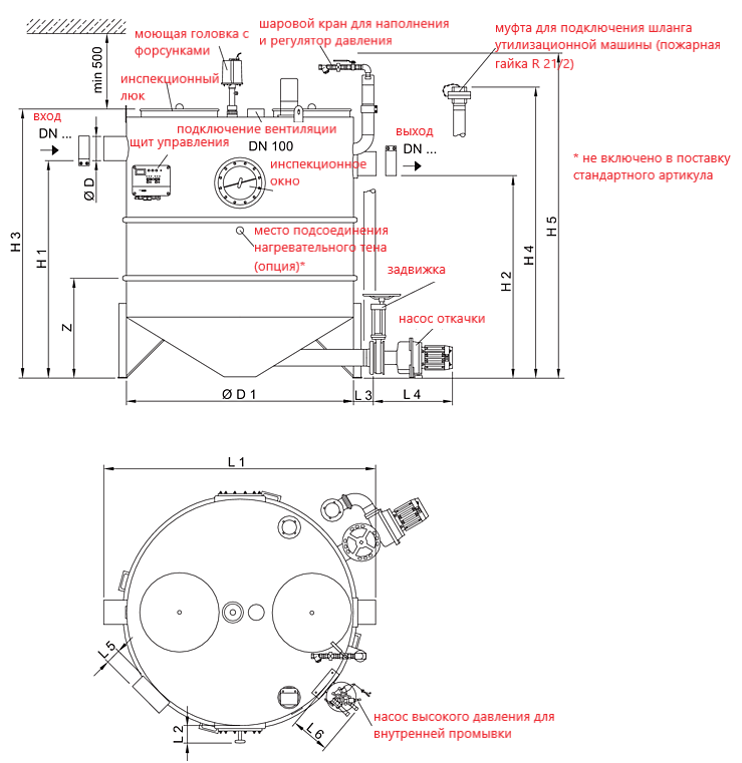

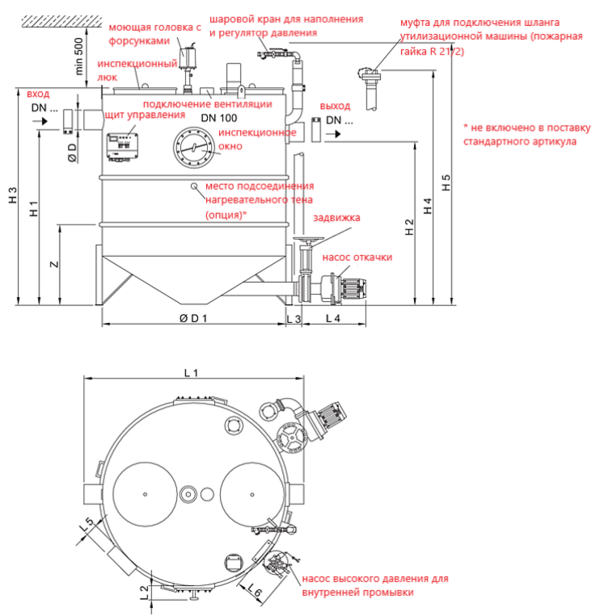

Lipujet-S-RMP

  • Сборный корпус из нержавеющей стали марки 316;
  • Патрубки входа и выхода обеспечивают соединение с системой канализации;
  • На корпусе предусмотрен патрубок DN100 для подсоединения вентиляционной трубы;
  • Между шаровым краном для наполнения водой и сифоном отделителя предусмотрен «разрыв струи»;
  • Модель изготавливается в двух вариантах установки инспекционного окна и щита управления – операционная сторона слева или операционная сторона справа, для обеспечения удобства эксплуатации. Выбор варианта зависит от расположения жироотделителя в помещении по отношению к направлению движения канализационного стока;
  • Управление процессом откачки выполняется вручную, т.е. все устройства, обеспечивающие откачку и промывку, запускаются техником вручную со щита управления.
Модель оснащена устройствами:
  • Система внутренней промывки – насос высокого давления 175 бар и моющая головка с форсунками;
  • Отвод напорной трубы для вывода на фасад здания с муфтой для подключения шланга утилизационной машины;
  • Инспекционное окно со стеклоочистителем;
  • Шаровой кран для наполнения водой и регулятор давления;
  • Насос откачки содержимого жироотделителя;
  • Щит управления процессом откачки.
  • Потребность в электропитании: 400 В/50 Гц/6.9 кВт
Жироотделитель из нержавеющей стали
для установки в помещении

Артикулы

Операционная сторона справа

Пропуск.способность (расход) л/с. Диаметр патрубков входа выхода Объем осадка л. Объем жира л. Общий объем Вес кг пустой Вес кг полный Тяжелая часть Артикул
NS 2 DN 100 210 120 715 236 950 88 7502.73.61
NS 4 DN 100 420 165 915 249 1164 88 7504.73.61
NS 7 DN 150 705 400 1950 399 2351 128 7507.73.61
NS 10 DN 150 1000 400 2250 414 2661 128 7510.73.61
NS 15 DN 200 1630 800 3350 558 3908 196 7515.73.61
NS 20 DN 200 2110 800 3820 576 4396 196 7520.73.61

Операционная сторона слева

Пропуск.способность (расход) л/с. Диаметр патрубков входа выхода Объем осадка л. Объем жира л. Общий объем Вес кг пустой Вес кг полный Тяжелая часть Артикул
NS 2 DN 100 210 120 715 236 950 88 7502.73.51
NS 4 DN 100 420 165 915 249 1164 88 7504.73.51
NS 7 DN 150 705 400 1950 399 2351 128 7507.73.51
NS 10 DN 150 1000 400 2250 414 2661 128 7510.73.51
NS 15 DN 200 1630 800 3350 558 3908 196 7515.73.51
NS 20 DN 200 2110 800 3820 576 4396 196 7520.73.51

Размеры

Пропускная способность (расход) л/с. L1 мм L2 мм L3 мм L4 мм L5 мм L6 мм H1 мм H2 мм H3 мм H4 мм H5 мм D мм D1 мм Сост.части корпуса h/шт
NS 2 1180 120 135 520 110 250 975 905 1200 1400 1520 110 1000 785/2
NS 4 1180 120 135 520 110 250 1240 1170 1450 1650 1770 110 1000 785/2
NS 7 1800 120 135 520 110 250 1430 1330 1780 1930 2100 160 1500 790/3
NS 10 1800 120 135 520 110 250 1600 1500 1950 2100 2270 160 1500 790/3
NS 15 20500 120 135 520 110 250 1755 1685 2120 2250 2440 210 1750 820/3
NS 20 2050 120 135 520 110 250 1935 1885 2320 2450 2640 210 1750 820/3

Lipujet-S-RA

  • Сборный корпус из нержавеющей стали марки 316;
  • Патрубки входа и выхода обеспечивают соединение с системой канализации;
  • На корпусе предусмотрен патрубок DN100 для подсоединения вентиляционной трубы;
  • Между шаровым краном для наполнения водой и сифоном отделителя предусмотрен «разрыв струи»;
  • Модель изготавливается в двух вариантах установки инспекционного окна – операционная сторона слева или операционная сторона справа, для обеспечения удобства контроля за уровнем жира через инспекционное окно. Выбор варианта зависит от расположения жироотделителя в помещении по отношению к направлению движения канализационного стока;
  • Управление процессом откачки выполняется в автоматическом режиме, т.е. все устройства, обеспечивающие откачку и промывку, запускаются в соответствии с программой.
Модель оснащена устройствами:
  • Система внутренней промывки – насос высокого давления 175 бар и моющая головка с форсунками;
  • Отвод напорной трубы для вывода на фасад здания с муфтой для подключения шланга утилизационной машины;
  • Инспекционное окно со стеклоочистителем;
  • Соленоидный автоматический клапан для подачи и регулятор давления;
  • Щит управления процессом откачки.
  • Потребность в электропитании: 400 В/50 Гц/3.9 кВт
Жироотделитель из нержавеющей стали

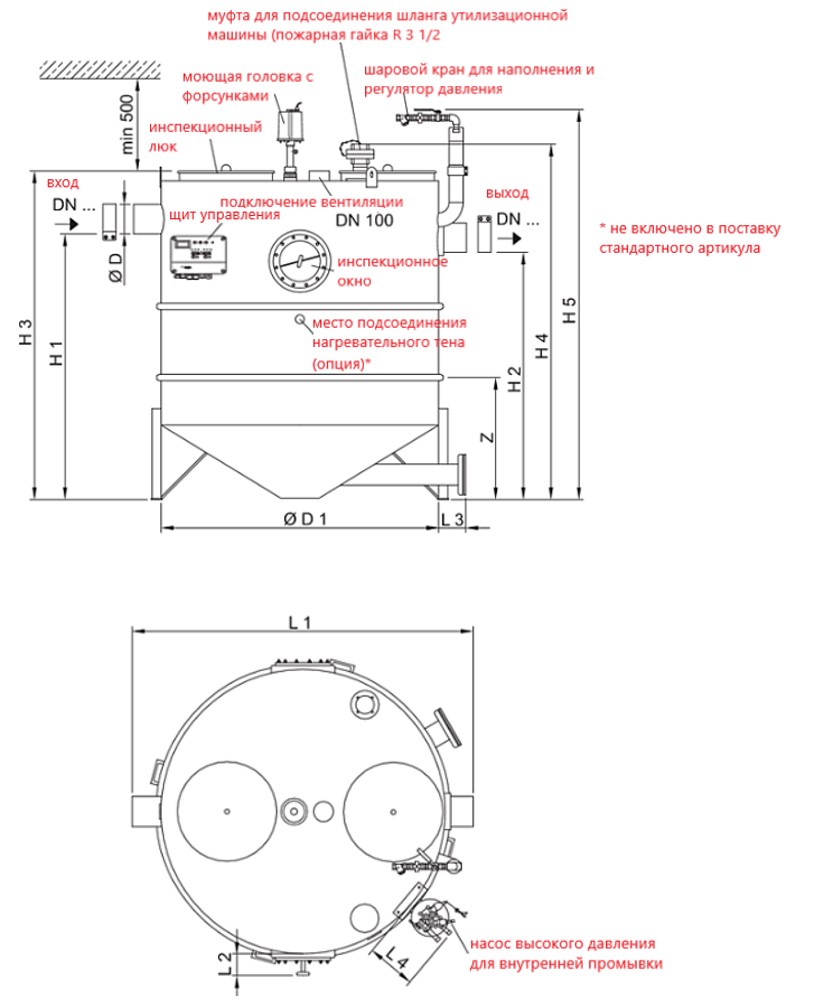

схема жироотделителя ACO LipuJet s ra

Артикулы

Операционная сторона справа

Пропуск.способность (расход) л/с. Диаметр патрубков входа выхода Объем осадка л. Объем жира л. Общий объем Вес кг пустой Вес кг полный Тяжелая часть Артикул
NS 2 DN 100 210 120 715 207 921 88 7502.73.42
NS 4 DN 100 420 165 915 221 1136 88 7504.73.42
NS 7 DN 150 705 400 1950 370 2322 128 7507.73.42
NS 10 DN 150 1000 400 2250 385 2632 128 7510.73.42
NS 15 DN 200 1630 800 3350 526 3876 196 7515.73.42
NS 20 DN 200 2110 800 3820 543 4364 196 7520.73.42

Операционная сторона слева

Пропуск.способность (расход) л/с. Диаметр патрубков входа выхода Объем осадка л. Объем жира л. Общий объем Вес кг пустой Вес кг полный Тяжелая часть Артикул
NS 2 DN 100 210 120 715 207 921 88 7502.73.32
NS 4 DN 100 420 165 915 221 1136 88 7504.73.32
NS 7 DN 150 705 400 1950 370 2322 128 7507.73.32
NS 10 DN 150 1000 400 2250 385 2632 128 7510.73.32
NS 15 DN 200 1630 800 3350 526 3876 196 7515.73.32
NS 20 DN 200 2110 800 3820 543 4364 196 7520.73.32

Размеры

Пропускная способность (расход) л/с. L1 мм L2 мм L3 мм L4 мм L5 мм L6 мм H1 мм H2 мм H3 мм H4 мм H5 мм D мм D1 мм Сост.части корпуса h/шт
NS 2 1180 120 150 110 250 975 905 1200 1400 1520 110 1000 785/2
NS 4 1180 120 150 110 250 1240 1170 1450 1650 1770 110 1000 785/2
NS 7 1800 120 150 110 250 1430 1330 1780 1930 2100 160 1500 790/3
NS 10 1800 120 150 110 250 1600 1500 1950 2100 2270 160 1500 790/3
NS 15 20500 120 150 110 250 1755 1685 2120 2250 2440 210 1750 820/3
NS 20 2050 120 150 110 250 1935 1885 2320 2450 2640 210 1750 820/3

Lipujet-S-RAP

  • Сборный корпус из нержавеющей стали марки 316;
  • Патрубки входа и выхода обеспечивают соединение с системой канализации;
  • На корпусе предусмотрен патрубок DN100 для подсоединения вентиляционной трубы;
  • Между шаровым краном для наполнения водой и сифоном отделителя предусмотрен «разрыв струи»;
  • Модель изготавливается в двух вариантах установки инспекционного окна и щита управления – операционная сторона слева или операционная сторона справа, для обеспечения удобства эксплуатации;
  • Выбор варианта зависит от расположения жироотделителя в помещении по отношению к направлению движения канализационного стока.
  • Управление процессом откачки выполняется автоматически, т.е. все устройства, обеспечивающие откачку и промывку, запускаются программой.
Модель оснащена устройствами:
  • Система внутренней промывки – насос высокого давления 175 бар и моющая головка с форсунками;
  • Отвод напорной трубы для вывода на фасад здания с муфтой для подключения шланга утилизационной машины;
  • Инспекционное окно со стеклоочистителем;
  • Соленоидный клапан для подачи воды и регулятор давления;
  • Насос откачки содержимого жироотделителя;
  • Щит управления процессом откачки.
  • Потребность в электропитании: 400 В/50 Гц/6.9 кВт
Жироотделитель для установки внутри помещения

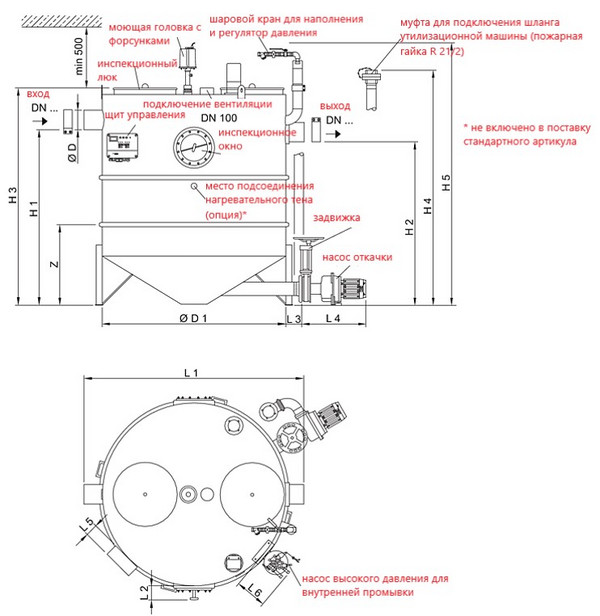

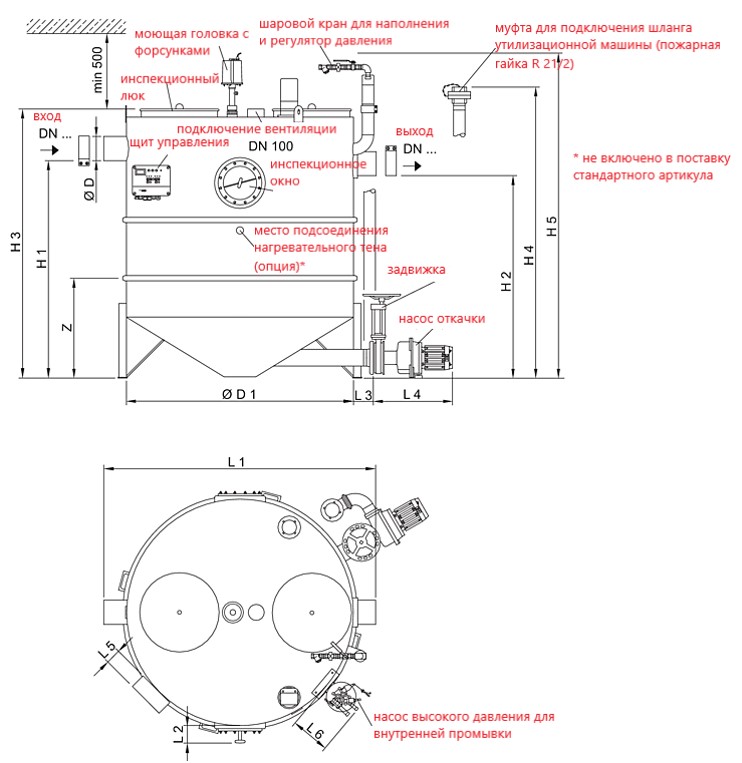

схема жироотделителя ACO lipuJet S RAP

Артикулы

Операционная сторона справа

Пропуск.способность (расход) л/с. Диаметр патрубков входа выхода Объем осадка л. Объем жира л. Общий объем Вес кг пустой Вес кг полный Тяжелая часть Артикул
NS 2 DN 100 210 120 715 236 950 88 7502.73.62
NS 4 DN 100 420 165 915 249 1164 88 7504.73.62
NS 7 DN 150 705 400 1950 399 2351 128 7507.73.62
NS 10 DN 150 1000 400 2250 415 2661 128 7510.73.62
NS 15 DN 200 1630 800 3350 558 3908 196 7515.73.62
NS 20 DN 200 2110 800 3820 576 4396 196 7520.73.62

Операционная сторона слева

Пропуск.способность (расход) л/с. Диаметр патрубков входа выхода Объем осадка л. Объем жира л. Общий объем Вес кг пустой Вес кг полный Тяжелая часть Артикул
NS 2 DN 100 210 120 715 236 950 88 7502.73.52
NS 4 DN 100 420 165 915 249 1164 88 7504.73.52
NS 7 DN 150 705 400 1950 399 2351 128 7507.73.52
NS 10 DN 150 1000 400 2250 415 2661 128 7510.73.52
NS 15 DN 200 1630 800 3350 558 3908 196 7515.73.52
NS 20 DN 200 2110 800 3820 576 4396 196 7520.73.52

Размеры

Пропускная способность (расход) л/с. L1 мм L2 мм L3 мм L4 мм L5 мм L6 мм H1 мм H2 мм H3 мм H4 мм H5 мм D мм D1 мм Сост.части корпуса h/шт
NS 2 1180 120 135 520 110 250 975 905 1200 1400 1520 110 1000 785/2
NS 4 1180 120 135 520 110 250 1240 1170 1450 1650 1770 110 1000 785/2
NS 7 1800 120 135 520 110 250 1430 1330 1780 1930 2100 160 1500 790/3
NS 10 1800 120 135 520 110 250 1600 1500 1950 2100 2270 160 1500 790/3
NS 15 20500 120 135 520 110 250 1755 1685 2120 2250 2440 210 1750 820/3
NS 20 2050 120 135 520 110 250 1935 1885 2320 2450 2640 210 1750 820/3
