Жироотделители ACO LipuSmart

Установка ACO LipuSmart включает в себя функции жироотделителя, пробоотборника, подъемного насоса очищенного стока и систему контроля и управления всей установкой – всё в одном продукте.
Датчики давления контролируют уровни в жироотделителе и в насосной установке. Система управления анализирует информацию датчиков и показывает на дисплее уровни наполнения в обоих корпусах с точностью до сантиметра
В нужный момент начинает работать подъемный насос или загорается сигнал переполнения.
Компрессоры жироотделителя и подъемного насоса предотвращают слипание и затвердение частиц жира, что предохраняет пневматические трубки контроля уровня от закупоривания.
Устройство контроля уровня жира (опция) может быть установлено по месту и подключено к общей системе диспетчеризации здания.
Неприятный запах устраняется благодаря прямому подключению линии вентиляции к корпусу установки, и, также, наличию гидромеханической внутренней промывки (комплектация 3). Вращающаяся в горизонтальном и вертикальном направлении, моющая головка с форсунками интенсивно очищает стенки жироотделителя от налипания жира. Во время процесса промывки, насос высокого давления генерирует давление 150 бар, что позволяет полностью гомогенизировать содержимое жироотделителя для оптимальной его очистки во время откачивания утилизационной машиной.

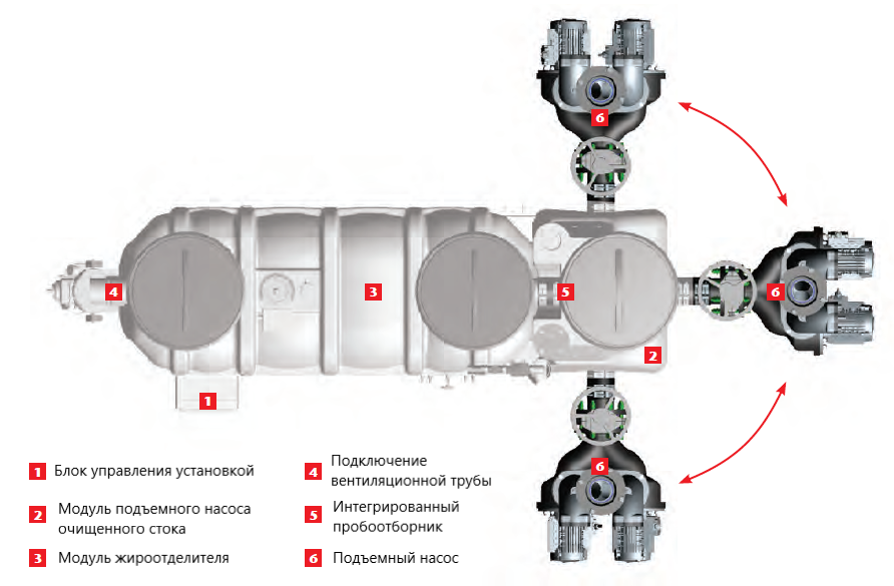

Обзор устройства

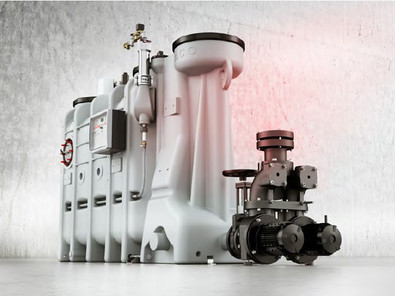

Инновационное решение от ACO - установка ACO LipuSmart совмещает в себе полноценный жироотделитель, подъемный насос и встроенный пробоотборник, благодаря этому, стоимость покупки всех единиц оборудования, а также инженерных работ на площадке, значительно сокращаются.
Единый блок управления, включает в себя как контроль за очисткой жироотделителя, так и контроль работы подъемного насоса. Благодаря простой структуре меню, графическому отображению процесса откачки жироотделителя, записи функций и сигнальному устройству с GSM модулем, единый блок позволяет управлять всей установкой. Единый блок управления может быть подсоединен к центральному диспетчерскому пульту здания.

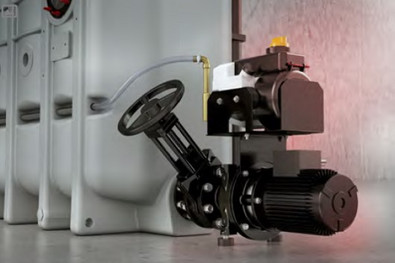

Подъемный насос может располагаться на одной оси с жироотделителем, справа от него или слева, в зависимости от размеров и конфигурации помещения. Перемещение насоса выполняется непосредственно на площадке. Подъемный насос оснащен встроенным обратным клапаном

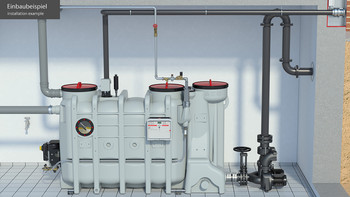

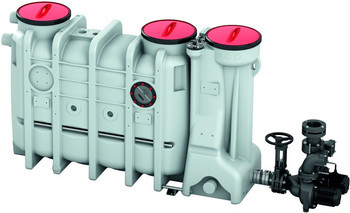

LipuSmart-P-OB

  • Компактная установка. Базовая модель.
  • Модули жироотделителя и подъемного насоса имеют литые корпуса из полиэтилена высокой плотности.
  • Патрубки входа и выхода обеспечивают соединение с системой канализации.
  • Крышки инспекционных люков герметично закрываются в верхней части корпуса.
  • Откачка и промывка проводится через люки в верхней части корпуса.
  • Для обеспечения возможности промывки и наполнения жироотделителя водой, необходимо обеспечить подвод водопровода в помещение жироотделителя.
  • Промывка выполняется вручную, водопроводной водой, с помощью шлангов. Вода от промывки должна быть откачана утилизационной машиной.
  • На корпусе предусмотрен патрубок DN100 для подсоединения вентиляционной трубы.
  • Подъемный насос оснащен встроенным обратным клапаном и пробоотборником.
  • Подъемный насос может быть расположен с одной из трех сторон по отношению к накопительному баку. Информация о мощности насоса в таблице ниже.

Артикулы

Расход л/с. Диаметр патрубков вх./вых. V осадка л. V жира л. Общий V Мощ.насоса Испол. объем Вес кг пустой Вес кг полный Артикул
NS 2 DN 100 210 100 440 1.5 kW 155 194 634 3552.36.00
NS 3 DN 100 300 150 630 1.5 kW 155 204 834 3553.36.00
NS 4 DN 100 400 200 830 1.5 kW 155 219 1049 3554.36.00
NS 5.5 DN 150 725 360 1430 4 kW 235 323 1753 3555.36.00
NS 7 DN 150 800 400 1600 4 kW 235 340 1940 3557.36.00
NS 8.5 DN 150 940 475 1900 4 kW 235 361 2261 3558.36.00
NS 10 DN 150 1000 520 2000 4 kW 235 373 2353 3560.36.00

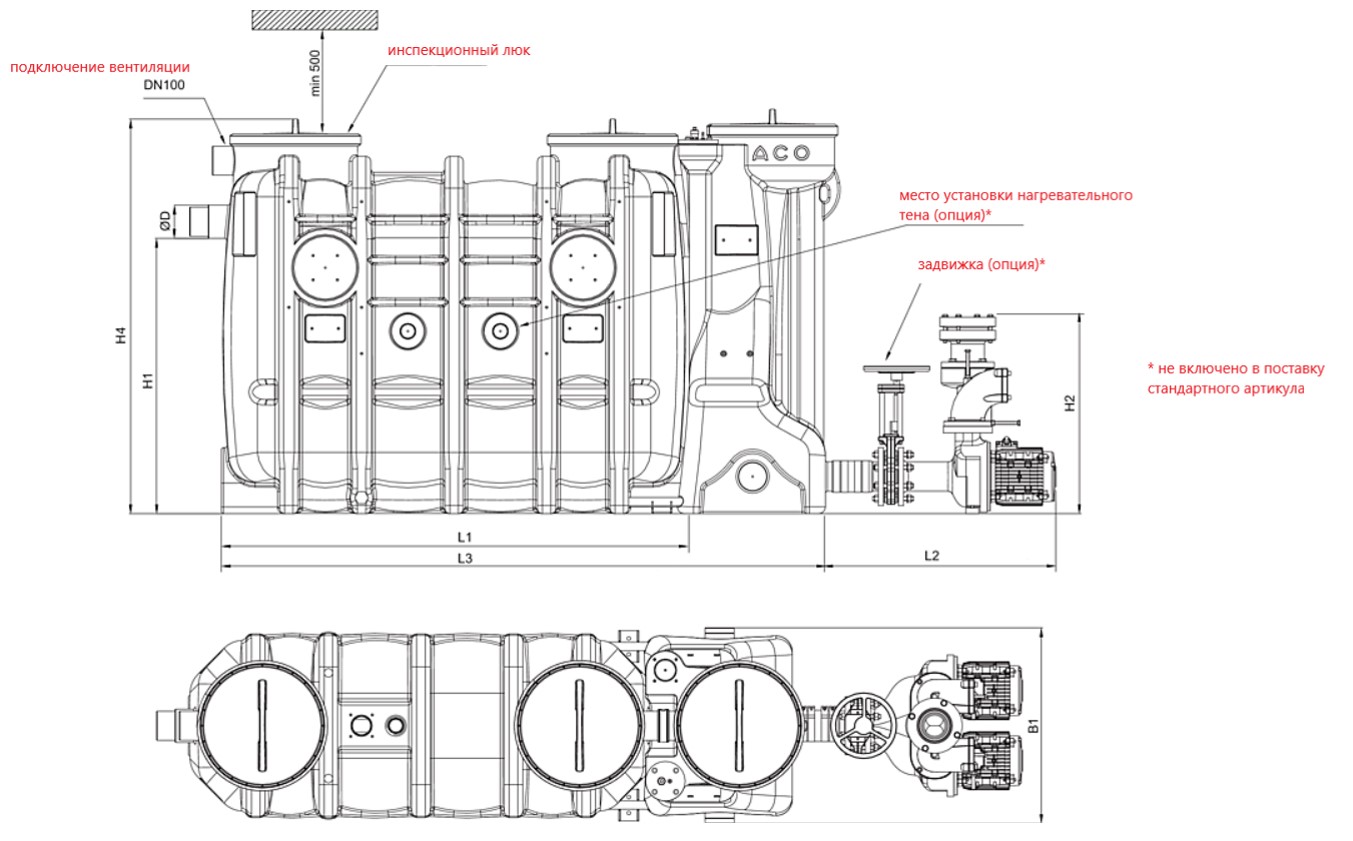

Размеры

Пропускная способность (расход) л/с. L1 мм L2 мм L3 мм L4 мм L5 мм H1 мм H2 мм H3 мм H4 мм W1 мм W2 мм B3 мм D мм
NS 2 1100 800 1625 300 680 1055 753 1680 1500 742 880 930 110
NS 3 1450 800 1975 300 680 1055 753 1680 1500 742 880 930 110
NS 4 1760 800 2285 300 680 1055 753 1680 1500 742 880 930 110
NS 5.5 1760 835 2287 300 680 1250 753 1880 1700 960 1130 1180 160
NS 7 1960 835 2487 300 680 1250 753 1880 1700 960 1130 1180 160
NS 8.5 2250 835 2777 300 680 1250 753 1880 1700 960 1130 1180 160
NS 10 2450 835 2977 300 680 1250 753 1880 1700 960 1130 1180 160

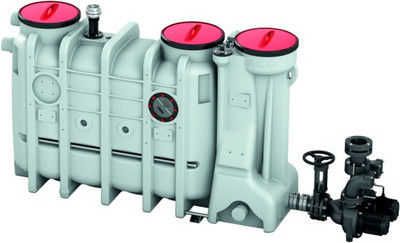

LipuSmart-P-OD

  • Компактная установка.
  • Модули жироотделителя и подъемного насоса имеют литые корпуса из полиэтилена высокой плотности.
  • Патрубки входа и выхода обеспечивают соединение с системой канализации.
  • Крышки инспекционных люков герметично закрываются в верхней части корпуса.
  • Модель укомплектована отводом напорной трубы DN65, которая выводится из здания на фасад или в приямок, к месту подхода утилизационной машины. В комплекте поставляется муфта для подключения шланга утилизационной машины (пожарная гайка R 2 1/2)
  • Откачка жироотделителя выполняется через напорную трубу с улицы.
  • Промывка выполняется через ревизионные люки в верхней части корпуса. Для обеспечения возможности промывки, необходимо обеспечить подвод водопровода в помещение жироотделителя. Промывка выполняется вручную, водопроводной водой, с помощью шлангов.Вода от промывки должна быть откачана утилизационной машиной.
  • На корпусе предусмотрен патрубок DN100 для подсоединения вентиляционной трубы.
  • Подъемный насос оснащен встроенным обратным клапаном и пробоотборником.
  • Подъемный насос может быть расположен с одной из трех сторон по отношению к накопительному баку. Информация о мощности насоса в таблице ниже.

Артикулы

Расход л/с. Диаметр патрубков вх./вых. V осадка л. V жира л. Общий V Мощ.насоса Испол. объем Вес кг пустой Вес кг полный Артикул
NS 2 DN 100 210 100 440 1.5 kW 155 199 639 3552.66.00
NS 3 DN 100 300 150 630 1.5 kW 155 209 839 3553.66.00
NS 4 DN 100 400 200 830 1.5 kW 155 224 1054 3554.66.00
NS 5.5 DN 150 725 360 1430 4 kW 235 328 1758 3555.66.00
NS 7 DN 150 800 400 1600 4 kW 235 346 1946 3557.66.00
NS 8.5 DN 150 940 475 1900 4 kW 235 367 2267 3558.66.00
NS 10 DN 150 1000 520 2000 4 kW 235 379 2379 3560.66.00

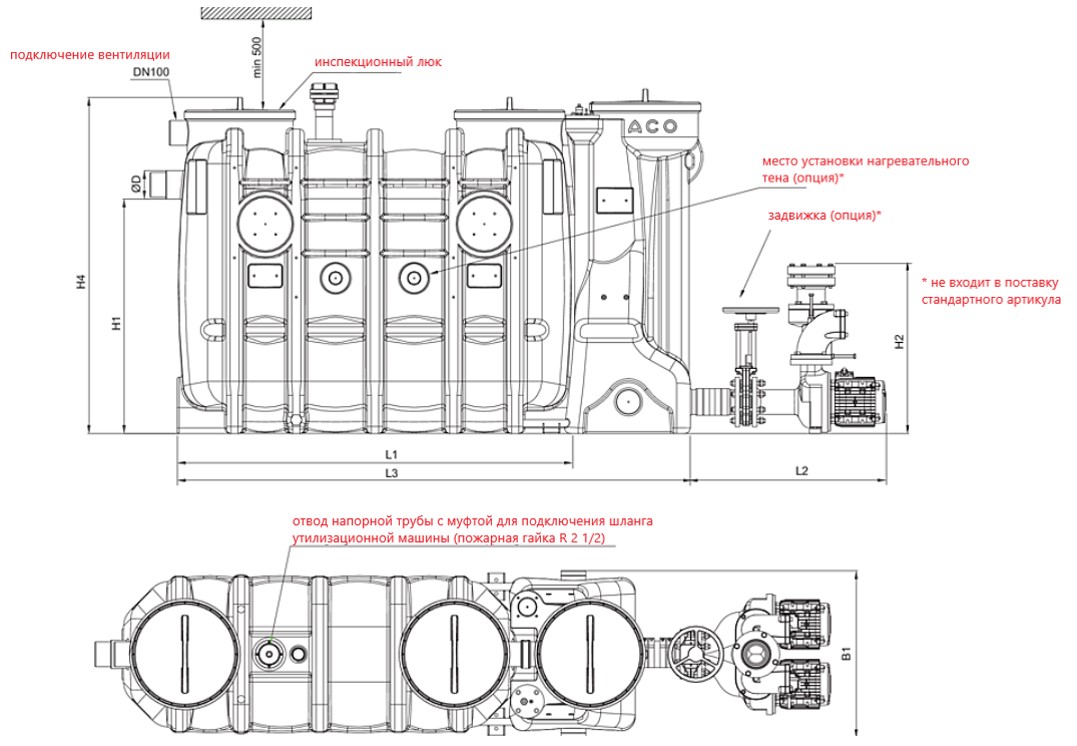

Размеры

Пропускная способность (расход) л/с. L1 мм L2 мм L3 мм L4 мм L5 мм H1 мм H2 мм H3 мм H4 мм W1 мм W2 мм B3 мм D мм
NS 2 1100 800 1625 300 680 1055 753 1680 1500 742 880 930 110
NS 3 1450 800 1975 300 680 1055 753 1680 1500 742 880 930 110
NS 4 1760 800 2285 300 680 1055 753 1680 1500 742 880 930 110
NS 5.5 1760 835 2287 300 680 1250 753 1880 1700 960 1130 1180 160
NS 7 1960 835 2487 300 680 1250 753 1880 1700 960 1130 1180 160
NS 8.5 2250 835 2777 300 680 1250 753 1880 1700 960 1130 1180 160
NS 10 2450 835 2977 300 680 1250 753 1880 1700 960 1130 1180 160

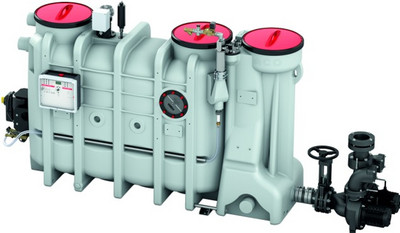

LipuSmart-P-OА

  • Компактная установка.
  • Модули жироотделителя и подъемного насоса имеют литые корпуса из полиэтилена высокой плотности.
  • Патрубки входа и выхода обеспечивают соединение с системой канализации
  • На корпусе предусмотрен патрубок DN100 для подсоединения вентиляционной трубы.
  • Модель изготавливается в двух вариантах установки инспекционного окна и блока управления – операционная сторона слева или операционная сторона справа, для обеспечения удобства контроля за уровнем жира и блоком управления. Выбор варианта зависит от расположения установки в помещении по отношению к направлению движения канализационного стока.
  • Управление процессом откачки выполняется в автоматическом режиме, т.е. все устройства, обеспечивающие откачку и промывку, запускаются в соответствии с программой.
Модель оснащена устройствами:
  • Система внутренней промывки – насос высокого давления 150 бар и моющая головка с форсунками;
  • Отвод напорной трубы DN 65 для вывода на фасад здания с муфтой для подключения шланга утилизационной машины;
  • Инспекционное окно со стеклоочистителем;
  • Соленоидный автоматический клапан для подачи воды и регулятор давления;
  • Потребность жироотделителя в электропитании: 400 В/50 Гц/10.7 кВт
  • Подъемный насос оснащен встроенным обратным клапаном.
  • Подъемный насос может быть расположен с разных сторон по отношению к накопительному баку – 3 возможных положения. Информация о мощности насоса в таблице ниже

Артикулы

Операционная сторона справа

Расход л/с. Диаметр патрубков вх./вых. V осадка л. V жира л. Общий V Мощ.насоса Испол. объем Вес кг пустой Вес кг полный Артикул
NS 2 DN 100 210 100 440 1.5 kW 155 229 669 3552.76.42
NS 3 DN 100 300 150 630 1.5 kW 155 244 874 3553.76.42
NS 4 DN 100 400 200 830 1.5 kW 155 259 1089 3554.76.42
NS 5.5 DN 150 725 360 1430 4 kW 235 363 1793 3555.76.42
NS 7 DN 150 800 400 1600 4 kW 235 379 1979 3557.76.42
NS 8.5 DN 150 940 475 1900 4 kW 235 400 2300 3558.76.42
NS 10 DN 150 1000 520 2000 4 kW 235 412 2412 3560.76.42

Операционная сторона слева

Расход л/с. Диаметр патрубков вх./вых. V осадка л. V жира л. Общий V Мощ.насоса Испол. объем Вес кг пустой Вес кг полный Артикул
NS 2 DN 100 210 100 440 1.5 kW 155 229 669 3552.76.32
NS 3 DN 100 300 150 630 1.5 kW 155 244 874 3553.76.32
NS 4 DN 100 400 200 830 1.5 kW 155 259 1089 3554.76.32
NS 5.5 DN 150 725 360 1430 4 kW 235 363 1793 3555.76.32
NS 7 DN 150 800 400 1600 4 kW 235 379 1979 3557.76.32
NS 8.5 DN 150 940 475 1900 4 kW 235 400 2300 3558.76.32
NS 10 DN 150 1000 520 2000 4 kW 235 412 2412 3560.76.32

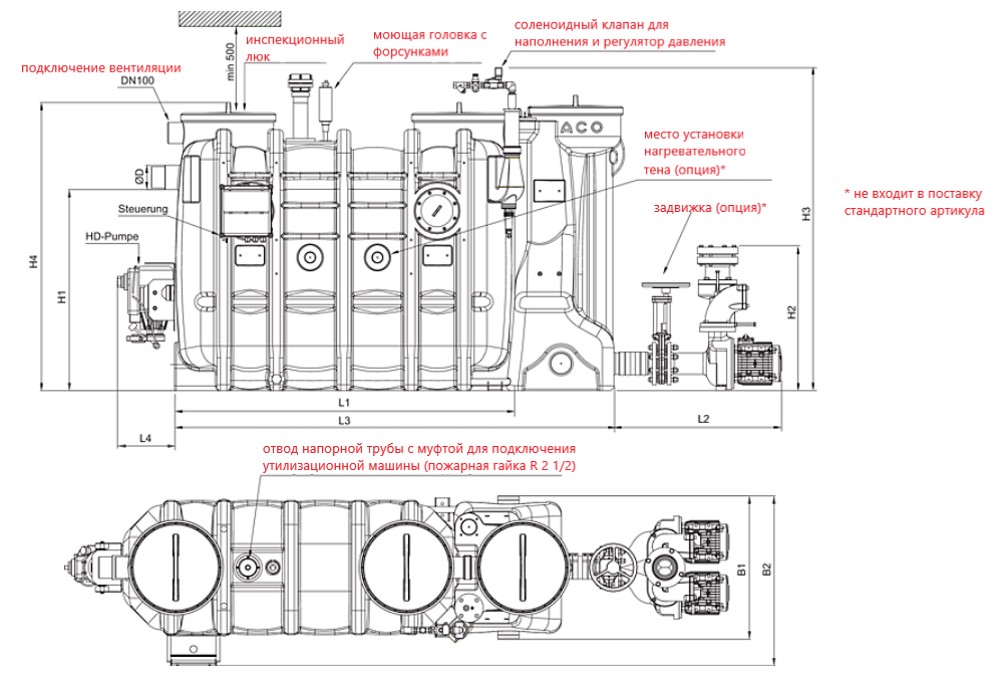

Размеры

Пропускная способность (расход) л/с. L1 мм L2 мм L3 мм L4 мм L5 мм H1 мм H2 мм H3 мм H4 мм W1 мм W2 мм B3 мм D мм
NS 2 1100 800 1625 300 680 1055 753 1680 1500 742 880 930 110
NS 3 1450 800 1975 300 680 1055 753 1680 1500 742 880 930 110
NS 4 1760 800 2285 300 680 1055 753 1680 1500 742 880 930 110
NS 5.5 1760 835 2287 300 680 1250 753 1880 1700 960 1130 1180 160
NS 7 1960 835 2487 300 680 1250 753 1880 1700 960 1130 1180 160
NS 8.5 2250 835 2777 300 680 1250 753 1880 1700 960 1130 1180 160
NS 10 2450 835 2977 300 680 1250 753 1880 1700 960 1130 1180 160

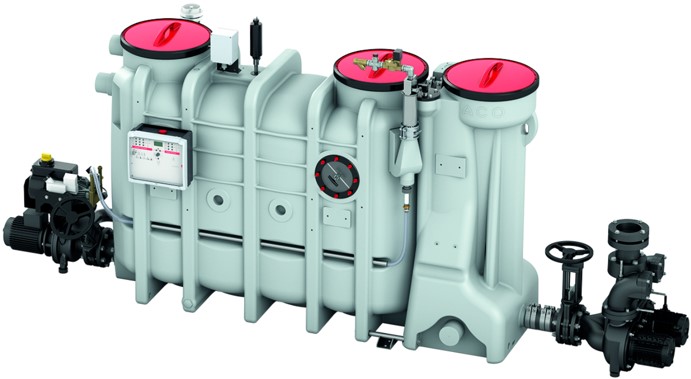

LipuSmart-P-OAP

  • Компактная установка. Модули жироотделителя и подъемного насоса имеют литые корпуса из полиэтилена высокой плотности.
  • Патрубки входа и выхода обеспечивают соединение с системой канализации
  • На корпусе предусмотрен патрубок DN100 для подсоединения вентиляционной трубы.
  • Модель изготавливается в двух вариантах установки инспекционного окна и блока управления – операционная сторона слева или операционная сторона справа, для обеспечения удобства эксплуатации. Выбор варианта зависит от расположения жироотделителя в помещении по отношению к направлению движения канализационного стока.
  • Управление процессом откачки выполняется автоматически, т.е. все устройства, обеспечивающие откачку и промывку, запускаются программой.
Модель оснащена устройствами:
  • Система внутренней промывки – насос высокого давления 175 бар и моющая головка с форсунками;
  • Отвод напорной трубы для вывода на фасад здания с муфтой для подключения шланга утилизационной машины;
  • Инспекционное окно со стеклоочистителем;
  • Шаровой кран для наполнения водой и регулятор давления;
  • Насос откачки содержимого жироотделителя;
  • Щит управления процессом откачки.
  • Потребность в электропитании: 400 В/50 Гц/10.7 кВт

Артикулы

Операционная сторона справа

Расход л/с. Диаметр патрубков вх./вых. V осадка л. V жира л. Общий V Мощ.насоса Испол. объем Вес кг пустой Вес кг полный Артикул
NS 2 DN 100 210 100 440 1.5 kW 155 306 746 3552.86.42
NS 3 DN 100 300 150 630 1.5 kW 155 318 948 3553.86.42
NS 4 DN 100 400 200 830 1.5 kW 155 334 1164 3554.86.42
NS 5.5 DN 150 725 360 1430 4 kW 235 439 1869 3555.86.42
NS 7 DN 150 800 400 1600 4 kW 235 458 2058 3557.86.42
NS 8.5 DN 150 940 475 1900 4 kW 235 478 2378 3558.86.42
NS 10 DN 150 1000 520 2000 4 kW 235 490 2490 3560.86.42

Операционная сторона слева

Расход л/с. Диаметр патрубков вх./вых. V осадка л. V жира л. Общий V Мощ.насоса Испол. объем Вес кг пустой Вес кг полный Артикул
NS 2 DN 100 210 100 440 1.5 kW 155 306 746 3552.86.32
NS 3 DN 100 300 150 630 1.5 kW 155 318 948 3553.86.32
NS 4 DN 100 400 200 830 1.5 kW 155 334 1164 3554.86.32
NS 5.5 DN 150 725 360 1430 4 kW 235 439 1869 3555.86.32
NS 7 DN 150 800 400 1600 4 kW 235 458 2058 3557.86.32
NS 8.5 DN 150 940 475 1900 4 kW 235 478 2378 3558.86.32
NS 10 DN 150 1000 520 2000 4 kW 235 490 2490 3560.86.32

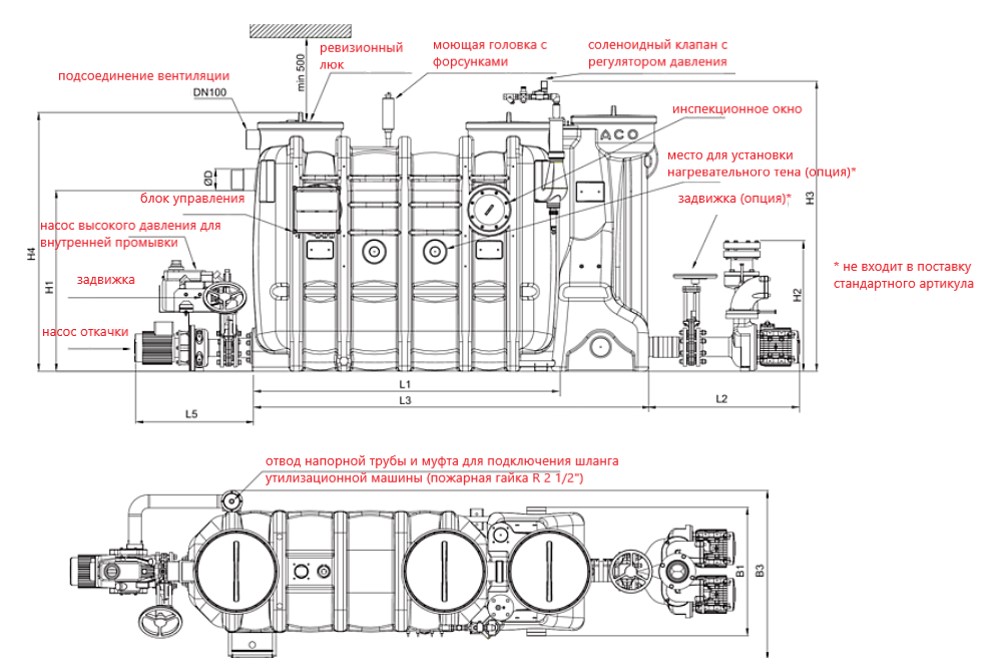

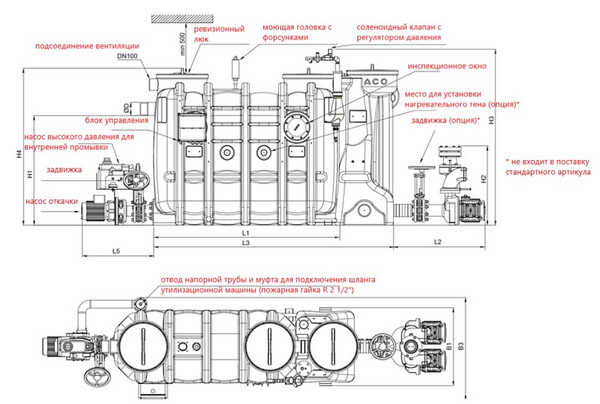

Размеры

Пропускная способность (расход) л/с. L1 мм L2 мм L3 мм L4 мм L5 мм H1 мм H2 мм H3 мм H4 мм W1 мм W2 мм B3 мм D мм
NS 2 1100 800 1625 300 680 1055 753 1680 1500 742 880 930 110
NS 3 1450 800 1975 300 680 1055 753 1680 1500 742 880 930 110
NS 4 1760 800 2285 300 680 1055 753 1680 1500 742 880 930 110
NS 5.5 1760 835 2287 300 680 1250 753 1880 1700 960 1130 1180 160
NS 7 1960 835 2487 300 680 1250 753 1880 1700 960 1130 1180 160
NS 8.5 2250 835 2777 300 680 1250 753 1880 1700 960 1130 1180 160
NS 10 2450 835 2977 300 680 1250 753 1880 1700 960 1130 1180 160
