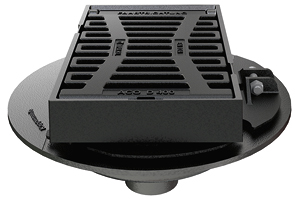

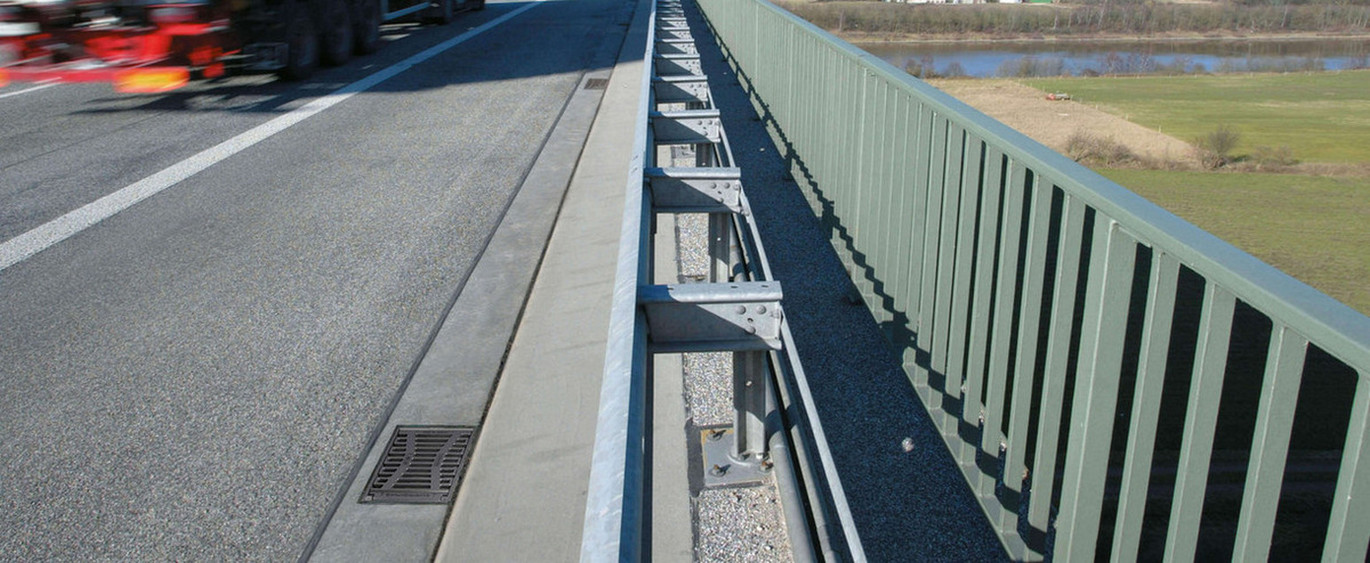

Воронки для мостов ACO Multitop HSD

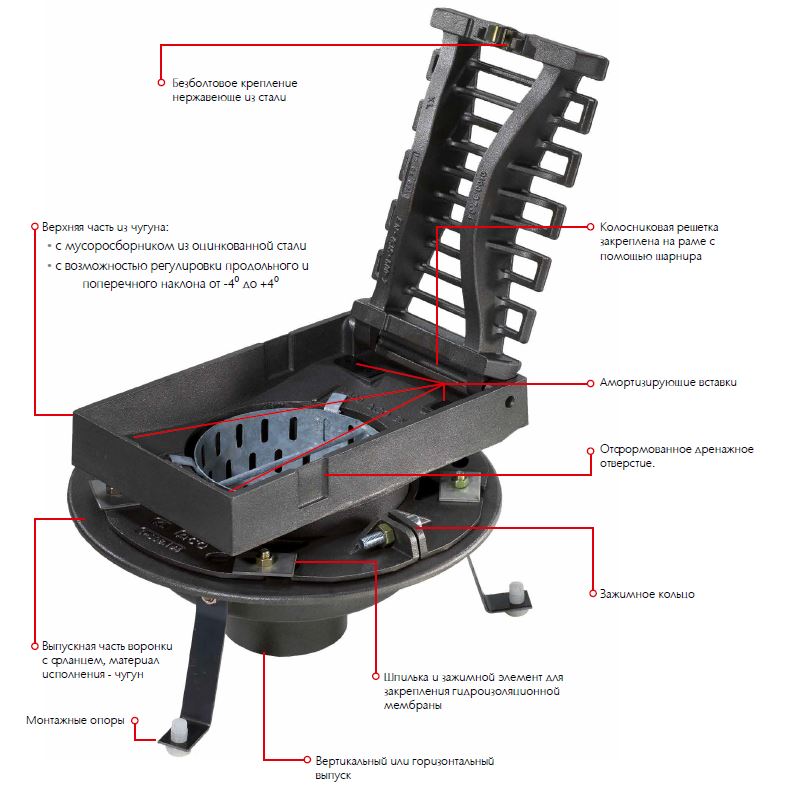

  • Материал – чугун EN-GJS (ВЧ40)
  • Класс нагрузки: D400
  • 2 варианта размера решётки 300х500 и 500х500 мм
  • Воронки имеют телескопическую конструкцию: верхние части воронки могут быть в трех вариантах высоты с диапазоном телескопической регулировки: 85-160 мм, 160-235 мм и 235-500 мм, что позволяет использовать их на мостовых конструкциях различной толщины;

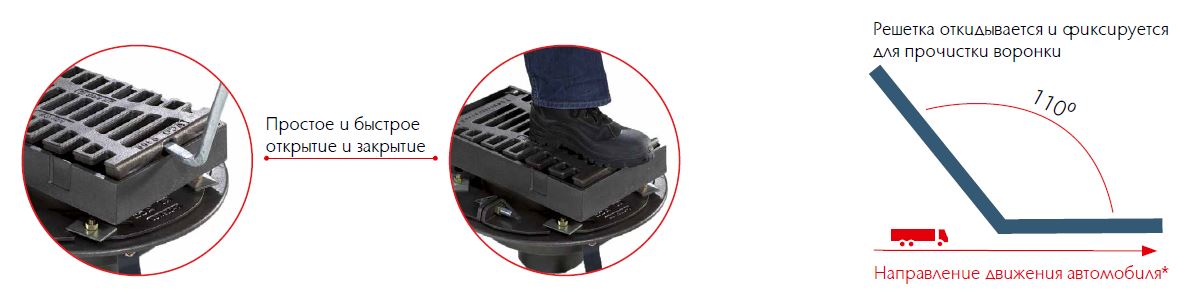

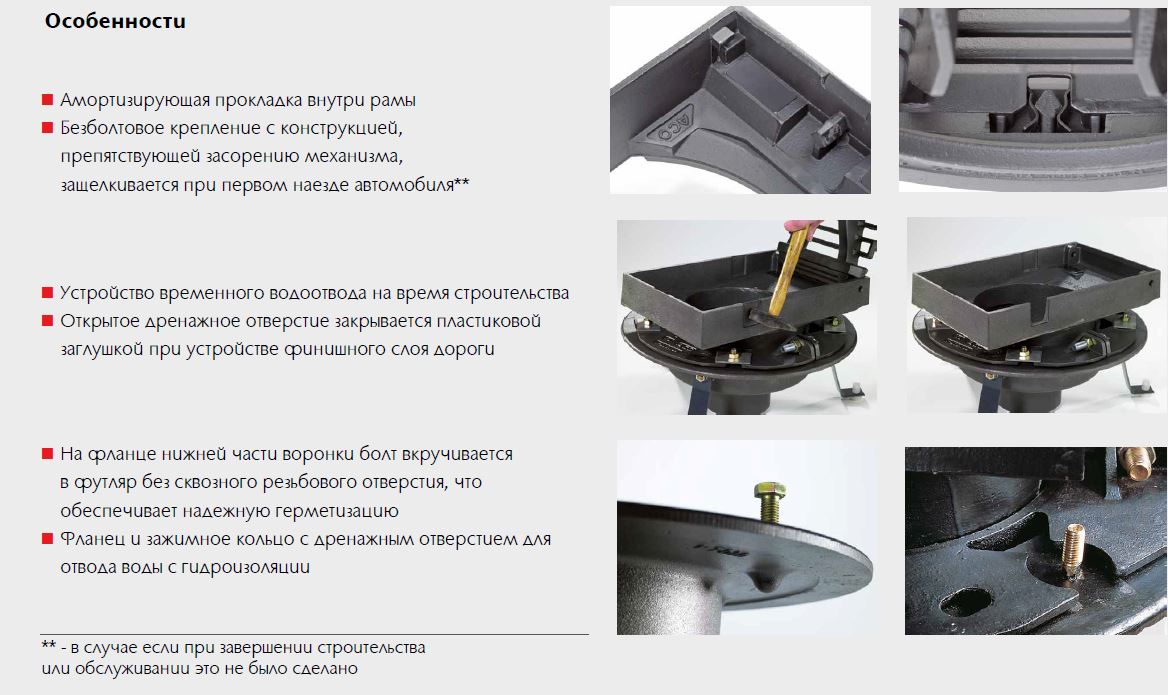

  • Безболтовое антивандальное крепление решетки;
  • Мусоросборник из оцинкованной стали;
  • Выпускная часть воронки обеспечивает герметичный узел прохода выпускного патрубка через слой гидроизоляции мостового сооружения;
  • Дренажные отверстия между фланцами обеспечивают отвод воды, поступающей со слоя гидроизоляции.

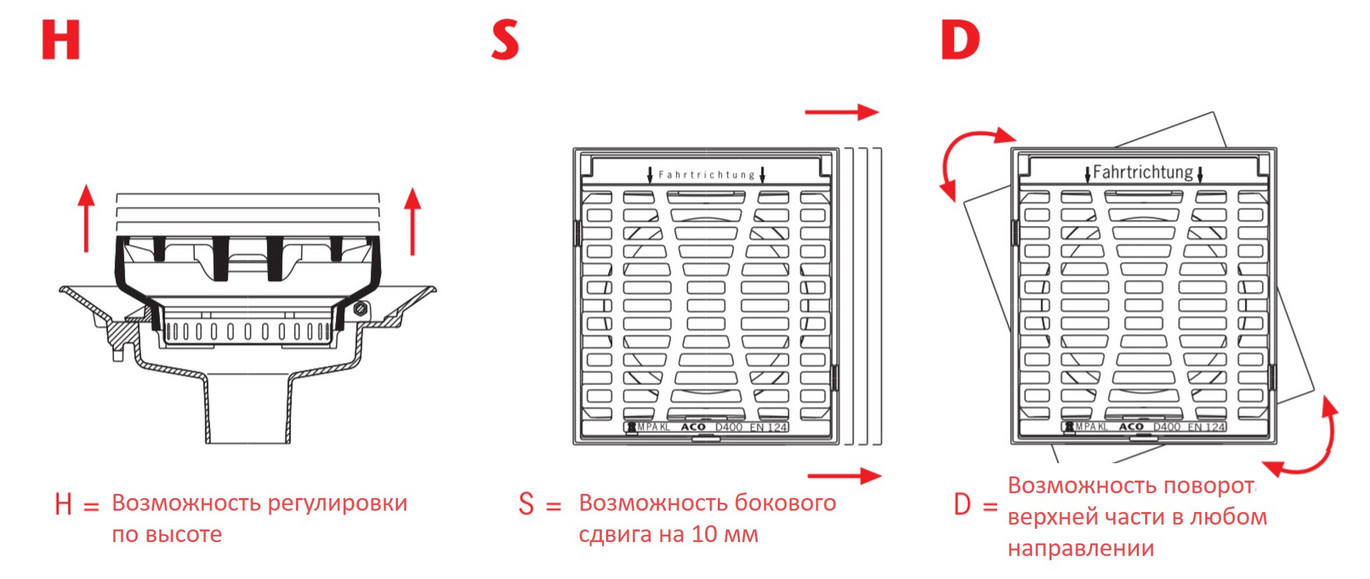

Верхняя часть воронки во время монтажа может быть:

  • отрегулирована по высоте (3 варианта верхней части воронки с диапазонами регулировки: 85-160 мм, 160-235 мм, 235-500 мм);
  • смещена в сторону от оси выпускной части на 10 мм;
  • повернута в любом направлении вокруг своей оси относительно выпускной части;
  • размещена с продольным или поперечным наклоном до 4 градусов.

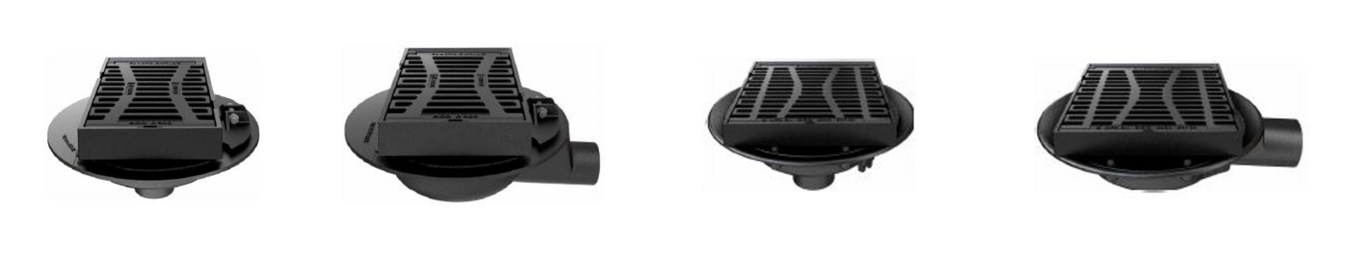

По направлению выпуска и размеру решетки

ACO Multitop HSD-2 ACO Multitop HSD-2 ACO Multitop HSD-5 ACO Multitop HSD-5
300 x 500 мм 300 x 500 мм 500 x 500 мм 500 x 500 мм
вертикальный выпуск горизонтальный выпуск вертикальный выпуск горизонтальный выпуск

По высоте верхней части

80-160 мм

160 - 235 мм

235 - 500 мм

При выборе воронки обратите внимание на диапазон регулировки высоты.
Более подробную информацию для составления спецификации вы можете найти в каталоге.

Каталог «Чугунные воронки для мостов ACO Multitop»pdf
Каталог "Профессиональные системы водоотведения ACO"
pdf

Раздел в обработке. Запросить чертежи: info@acogroup.ru
