ACO StormBrixx - быстровозводимые резервуары для накопления воды

Модульная система ACO StormBrixx (АКО СтормБрикс)

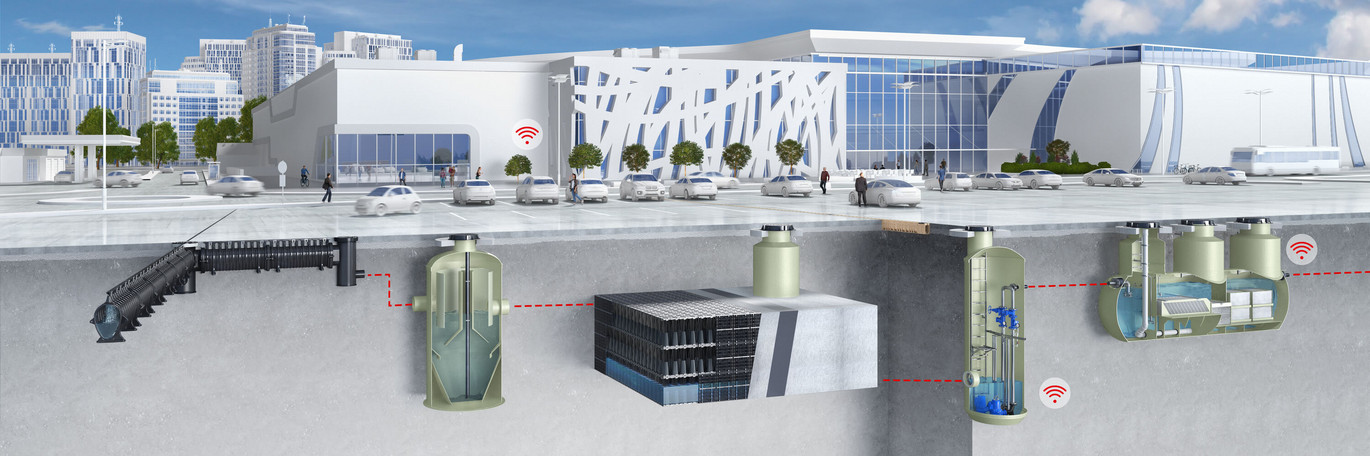

ACO StormBrixx (АКО СтормБрикс) - это высокопрочная модульная система для создания подземных безбетонных резервуаров для воды: аккумулирующих и регулирующих резервуаров перед ливневыми насосными станциями (ЛНС - КНС поверхностного стока), резервуаров для инфильтрации воды и дренажных тоннелей.

Резервуары ACO StormBrixx могут быть использованы вместо бетонных резервуаров, стеклопластиковых или других полимерных емкостей для хранения поверхностных сточных вод в составе очистных сооружений ливневых вод и для хранения технической воды для различных нужд. Эти и другие сферы применения см. ниже.

Резервуары ACO StormBrixx монтируются из модульных элементов по принципу кирпичной кладки и оборачиваются материалом покрытия. Выбор материалов покрытия резервуара определяет его назначение. Универсальность системы позволяет использовать ее на любых строительных объектах в качестве индивидуального решения или как часть водоотводящей системы города или объекта строительства. Модульность системы позволяет также возводить резервуары любых объемов, в отличие от типовых емкостей.

Монтаж 1 м³ резервуара занимает менее 1 минуты;
Сборка резервуара производится вручную (вес элементов всего 12 кг);
Возможна любая форма резервуара;
Высокая прочность конструкции;
Возможно использовать площадь над резервуаром;
Сейсмостойкость – 9 баллов по шкале MSK;
Срок службы более 50 лет.

Видео о монтаже аккумулирующего резервуара ACO StormBrixx V=20 000 м3 (Великий Камень, Беларусь)

Корпус резервуаров монтируется из элементов модульной системы ACO StormBrixx на строительной площадке по технологическим схемам производителя. В зависимости от применяемых материалов покрытия резервуары могут выполнять различные функции:

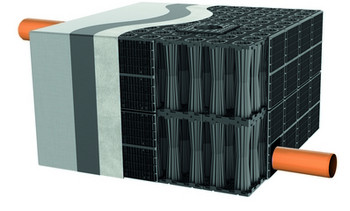

Система ACO StormBrixx, покрытая водонепроницаемой геомембраной и двумя защитными слоями геотекстиля, образует аккумулирующий резервуар для накопления и регулирования поверхностного стока в составе очистных сооружений.

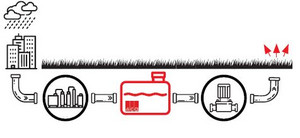

Такие резервуары также могут применяться при необходимости хозяйственного использования очищенного поверхностного стока или условно чистого стока с кровель (для технических нужд, полива территории, в составе концепции «города-губки» и др.). Подробнее

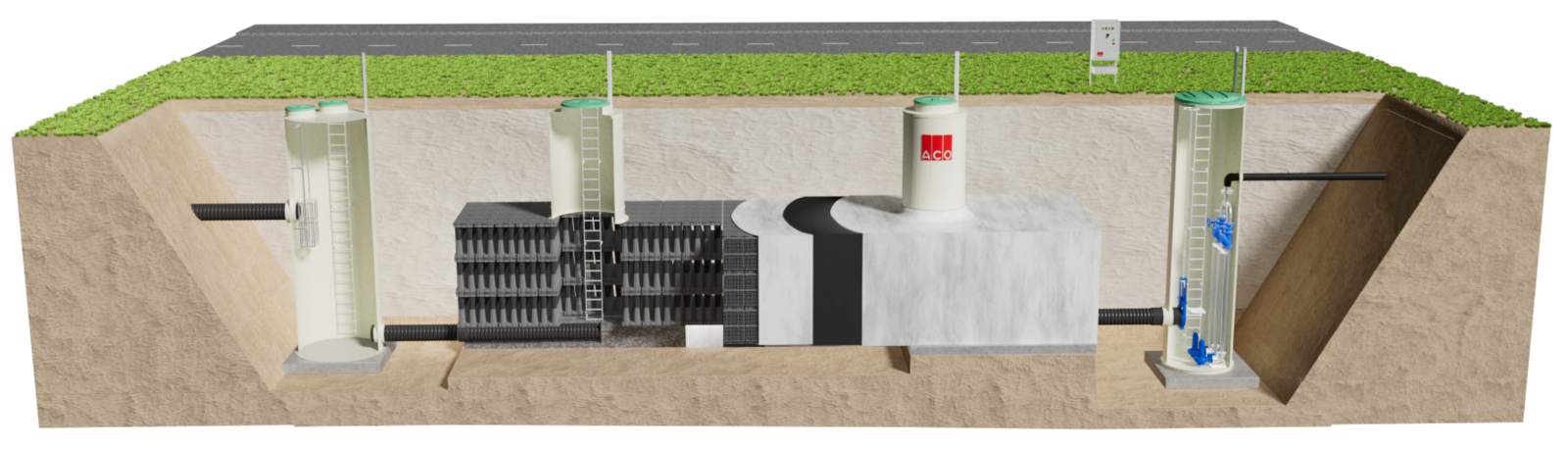

Регулирующие резервуары StormBrixx служат для снижения производительности ливневых (канализационных) насосных станций ЛНС/КНС за счет увеличения их рабочего объема.

Буферные резервуары StormBrixx также могут использоваться для предотвращения залпового сброса поверхностного стока в систему канализации и снижения требуемого диаметра сетей. Подробнее

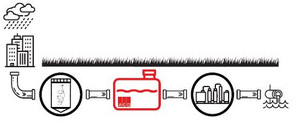

При необходимости утилизации поверхностного стока на отдаленных объектах, не имеющих подключения к городской системе канализации, или при отсутствии возможности сброса стока в водные объекты ACO StormBrixx используется в качестве системы инфильтрации. Для этого корпус системы оборачивается только слоем проницаемого геотекстиля.

Такие системы помогают восстановлению естественного круговорота воды в природе, нарушенного большими площадями территорий с твёрдым покрытием. Подробнее

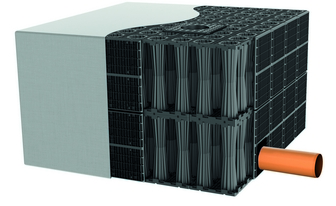

Система ACO StormBrixx, покрытая слоем проницаемого геотекстиля, может быть использована в качестве линейного дренажа с отводом собранных вод в зумпфы или колодцы, оборудованные погружными насосами.

Также из элементов ACO StormBrixx могут создаваться противофильтрационные завесы, которые предусматриваются для временной или постоянной защиты подземных выработок, котлованов и сооружений от подземных вод. Подробнее

Корпус подземных резервуаров для воды ACO StormBrixx состоит из модульных элементов, боковых панелей, верхних крышек и коннекторов и монтируется непосредственно на строительной площадке по технологическим картам завода-изготовителя.

Основные элементы корпуса изготавливаются из модифицированного полипропилена согласно ТУ 22.29.29-001-68868891-2023.

Элементы системы

Вода заполняет пространство не только между колонн, но и внутри них. Особая конструкция обеспечивает заполняемость системы водой на 97% от строительного объема.

Модульный элемент ACO StormBrixx имеет цельную конструкцию - не требуется дополнительное время для соединения плиты основания и несущих колонн.

Модули ACO StormBrixx имеют малый вес, благодаря чему не нужна специальная техника для монтажа, в отличие от бетонных резервуаров. Сборка ведется полностью вручную.

Объем одного элемента в 2-3 раза больше аналогов - экономия пространства как при перевозке, так и при хранении на объекте.

Целостность конструкции подземных резервуаров обеспечивается соединением элементов по принципу кирпичной кладки: верхний элемент устанавливается на стык двух нижних.

Отдельные уровни системы связаны между собой коннекторами. За счет этого колонны располагаются точно друг под другом, что обеспечивает равномерное распределение вертикальной нагрузки по колоннам и передачу ее на грунтовое основание под резервуаром.

Эти конструктивные особенности позволяют размещать резервуары под зонами с проездом грузовых автомобилей.

Для восприятия вертикальных нагрузок от грунта обратной засыпки и проезжающего транспорта, колонны модульных элементов имеют специальную гофрированную конструкцию.

Прямолинейная сеть ребер жесткости плит основания модульных элементов и верхних крышек обеспечивает распределение горизонтальной нагрузки.

Модульная конструкция позволяет создать резервуар сложной формы без дополнительных расчетов. Форма в плане может быть:

прямоугольная;
многоугольная;
вытянутая линейная.

Это позволяет «вписать» резервуар ACO StormBrixx в ограниченную площадку объекта.

Запатентованная система самоочищения из перфорированных труб с разно направленным движением воды при наполнении и опорожнении обеспечивает смыв загрязнений, что предотвращает заиливание резервуаров.

Наличие системы самоочищения позволяет не предусматривать дополнительное увеличение объема резервуара для накопления осадка, в отличие от бетонных резервуаров для воды.

* - для резервуаров с функцией хранения воды

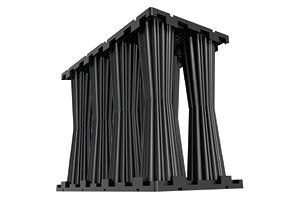

Строительный объем: 0,334 м³
Объем воды: 0,324 м³

4 точки опоры на несущие колонны
Подключение труб диаметром до DN300
Улучшенный каркас жёсткости, увеличивающий допустимые нагрузки на систему

Одинарный коннектор для соединения соседних модульных элементов
Двойной коннектор для соединения уровней между собой

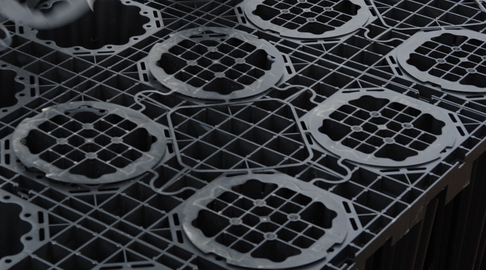

Верхняя крышка – это 4 элемента для перекрытия отверстий отдельных колонн, соединенные между собой для удобства монтажа.
Улучшенный каркас жёсткости, увеличивающий допустимые нагрузки на резервуар

В зависимости от вариантов использования корпус системы оборачивается соответствующими материалами покрытия:

Для получения аккумулирующих резервуаров и регулирующих резервуаров перед ЛНС используется покрытие из двух материалов:

Слой водонепроницаемой геомембраны создает герметичный контур резервуара. Два слоя геотекстиля защищают мембрану от механических повреждений.

Для резервуаров накопления и регулирования рекомендуется использовать следующие материалы покрытия:

Геотекстиль

Тип: нетканый иглопробивной
Материал: 100% УФ-стабилизированный полипропилен или полиэфир
Плотность: не менее 600* г/м²
* - в случае применения другой плотности необходимо согласовать ее с заводом-изготовителем системы ACO StormBrixx.

Геомембрана

Тип: рулонная, предусмотренная для гидроизоляции
Материал: полиэтилен высокой плотности / низкого давления (HDPE)
Плотность: не менее 460 г/м²
Толщина: не менее 1 мм

Для получения резервуаров инфильтрации воды или дренажных тоннелей используется покрытие из одного материала:

Слой проницаемого геотекстиля в инфильтрационных и дренажных системах обеспечивает движение воды из системы ACO StormBrixx в грунт или наоборот соответственно.

Для получения инфильтрационных или дренажных систем рекомендуется использовать:

Геотекстиль

Тип: нетканый иглопробивной
Материал: 100% УФ-стабилизированный полипропилен или полиэфир
Плотность: не менее 200* г/м²
* - при условии монтажа и обратной засыпки песком.
В случае применения другого грунта необходимо согласовать его с заводом-изготовителем системы ACO StormBrixx.

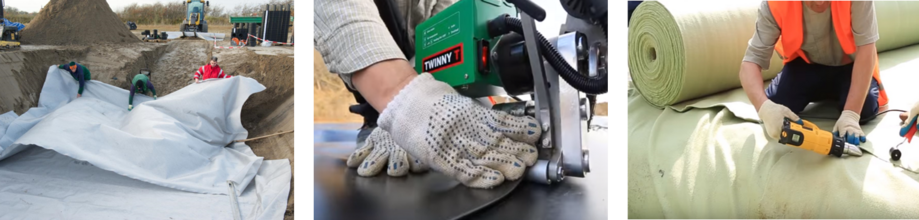

Герметичность оболочки из геомембраны обеспечивается сваркой аппаратом с горячим или комбинированным клином^**. В обоих случаях материал двух соседних листов геомембраны разогревается до заданной температуры, расплавляется и сваривается между собой. Расплавленные зоны прокатываются валиками под давлением, что обеспечивает надежность соединения листов.

^{* - для резервуаров с функцией хранения воды.}
^{** - горячий клин расплавляет материал только при контакте с ним, комбинированный клин совмещает в себе контактный разогрев и разогрев горячим воздухом.}

Для защиты от механических повреждений при монтаже и эксплуатации с двух сторон от геомембраны укладывается нетканый геотекстиль толщиной 5 мм.
Отдельные листы геотекстиля соединяются между собой горячим воздухом.

Каждый стык полотен проваривается двумя швами. Пространство между швами заваривается по торцам и заполняется воздухом до достижения заданного давления. Давление выдерживается необходимое время. Если не происходит падение давления, соединение герметично!

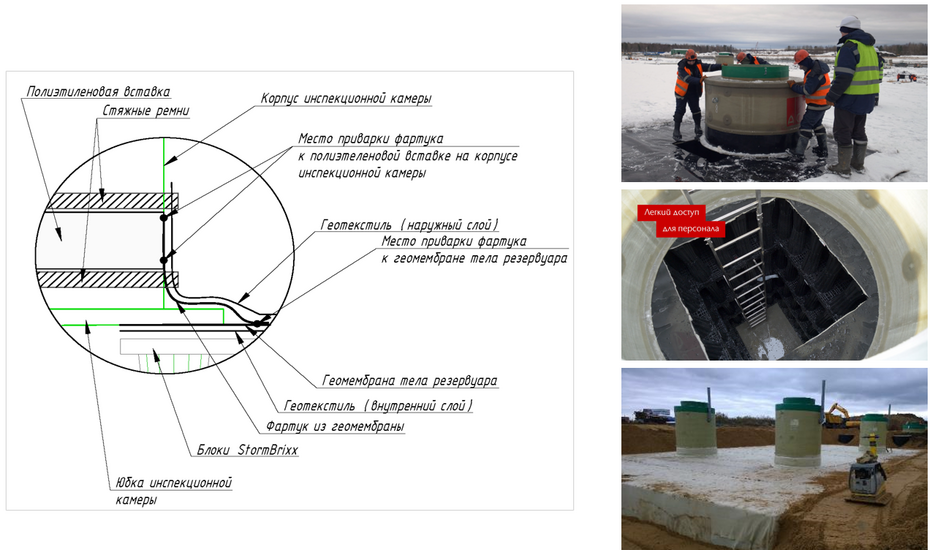

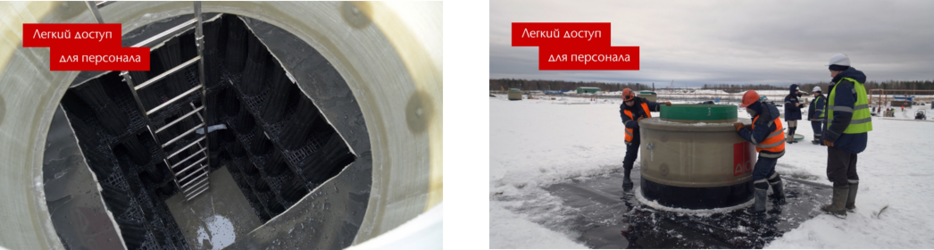

Шахты доступа в резервуар формируются конструктивно без использования специальных элементов: в теле резервуара выполняются пропуски размером 1,207 х 1,207 м (в плане) в раскладке модульных элементов. Для обеспечения устойчивости и целостности конструкции по периметру шахты необходимо по принципу кирпичной кладки смонтировать цельную рамку шириной в один модульный элемент:

В качестве инспекционного колодца используется цилиндрический корпус диаметром 1,8 м из стеклопластика с вставкой из полиэтилена в нижней части. Он устанавливается на резервуар над шахтой доступа и выводится на поверхность земли для доступа в резервуар. При этом геомембрана приваривается к специальной вставке на корпусе колодца, а геотекстиль заводится на его нижнюю часть и фиксируется хомутами. Все колодцы оборудованы стремянками для спуска персонала.

Модульная система ACO StormBrixx сертифицирована на соответствие техническим условиям по всем перечисленным ниже параметрам.

Конструктивные особенности обеспечивают высокую прочность системы ACO StormBrixx. Это позволяет устанавливать подземные резервуары даже под зонами с проездом грузовых автомобилей, а также на глубины бОльшие, чем у аналогичных систем. Подробнее см. во вкладке “Конструкция”.

Каждая партия модулей ACO StomBrixx проходит испытания на кратковременную вертикальную и горизонтальную нагрузку с полной прослеживаемостью по каждому проекту.

Учитывая требования к надежности, регламентируемые СП 32.13330 «Канализация. Наружные сети и сооружения», и потерю прочностных характеристик всех пластиковых изделий с течением времени, мы также проводим долгосрочные испытания и строим математические модели, которые позволяют прогнозировать прочностные характеристики продукта спустя 50 лет эксплуатации.
Расчет прочности резервуаров для конкретного проекта выполняется только на основании данных о долговременных нагрузках, которые система способна выдержать через 50 лет. Этот и другие расчеты для системы ACO StormBrixx выполняет наша компания и предоставляет заказчику для включения в проект. Подробнее

По итогам натурных испытаний в грунте с заполнением водой продукция сертифицирована в системе «Сейсмобезопасность» для установки в районах с сейсмоактивность до 9 баллов по шкале MSK-64.

Натурные испытания проводились в условиях, максимально приближенных к реальным:

система ACO StormBrixx была размещена в объеме уплотненного грунта и заполнена водой;
основание под резервуаром и грунт обратной засыпки уплотнялись послойно до коэффициента 0,95;
резервуар состоял из трёх уровней, соединенных между собой стандартными коннекторами;
для возможности удержания воды внутри испытываемого образца, его корпус был обернут в 3 слоя материалов покрытия: геотекстиль – геомембрана – геотекстиль.

Подробнее см. в видео с площадки испытаний.

Каждая партия материала проходит входной контроль качества. В производство попадают только материалы, полностью соответствующие требованиях технических условий на изготовление изделий.

Согласно программе производственного контроля все изделия регулярно проходят проверку габаритных размеров и массы изделий.

Рекордно короткие сроки поставки и монтажа

Монтаж 1 м³ корпуса резервуара ACO StormBrixx занимает около 10 секунд.
Бригада за смену в 8 часов монтирует около 250 м³ резервуара.

Для монтажа требуется в несколько раз меньше рабочих и спец. техники - сборка резервуара производится вручную (вес элементов StormBrixx всего 12 кг).

Модульная конструкция системы ACO StormBrixx позволяет создавать резервуары сложной формы, вписывая их в ограниченную площадку объекта без увеличения объема проектных расчетов.

Допускается уменьшение объема резервуара за счет исключения дополнительных объемных зон накопления осадка, ввиду наличия запатентованной системы самоочищения.

Возможность использования территории над резервуаром без дополнительных мероприятий по усилению несущей способности.

Благодаря инертным свойствам материалов резервуары ACO StormBrixx не подвержены коррозии;
Срок службы более 50 лет.

Вода заполняет резервуар не только между, но и внутри колонн. Это позволяет использовать резервуар наиболее эффективно – заполняемость водой 97% от строительного объема.

Объем модулей ACO StormBrixx в 2-3 раза больше, чем у аналогов, что существенно ускоряет срок монтажа и уменьшает трудоемкость работ;

Модульный элемент ACO StormBrixx имеет цельную конструкцию - не требуется дополнительное время для соединения плиты основания и несущих колонн.

Высокая прочность и продуманная конструкция системы позволяет устанавливать резервуары даже под зонами с проездом грузовых автомобилей – нагрузка распределяется по колоннам и передаётся на грунт основания.

Возможность установки на большие глубины за счет более высокой прочности (см. подробнее во вкладках «Конструкция» и «Качество»)

По итогам натурных испытаний в грунте с заполнением водой система сертифицирована для установки в районах с сейсмоактивностью до 9 баллов по шкале MSK-64 - посмотрите видео ролик с площадки испытаний.

Имеется вся необходимая разрешительная документация, включая протоколы испытаний с каждого дня производства.

Больший объем одного модульного элемента ACO StomBixx позволяет минимизировать складские площади на объекте и уменьшить затраты на транспортировку: одна стандартная еврофура (20т) перевозит 440 м³ будущего резервуара.

Постоянно поддерживаемая складская программа обеспечивает бесперебойность поставок.

Отсутствие дополнительных колонн и перегородок внутри резервуаров ACO StormBrixx позволяет получить доступ в каждый коридор для инспекции и промывки (при необходимости).

Общие требования к условиям производства работ, связанных с монтажом резервуаров из модульных элементов ACO StormBrixx, должны соответствовать требованиям СНиП 12-03, СНиП 12-04, либо требованиям аналогичных документов в вашей стране.

Модульная система ACO StormBrixx предусмотрена для подземной заглубленной установки. Поэтому перед монтажом резервуара должен быть разработан котлован.

Способ разработки котлована, мероприятия по удалению грунтовых вод из котлована, подбор техники для производства работ и др. должны быть описаны в разделе ПОС (проект организации строительства) проектной документации.

При производстве работ все вышеуказанные мероприятия должны быть отражены в ППР (проект производства работ). Данные разделы документации (проект организации строительства, проект производства работ) должны быть предоставлены в ООО «АКО» на согласование.

Для удобства укладки и крепления материалов покрытия (если иное не предусмотрено проектом) размер котлована принимается по формулам:

L_котл = L_рез+ 2 х 2,5 м;

В_котл = В_рез + 2 х 2,5 м.

Глубина котлована определяется по глубине заложения резервуара.

Производство земляных работ по разработке котлована должно соответствовать требованиям СП45.13330

Примечание: для схемы с запатентованной системой самоочищения котлован разрабатывается с устройством траншей под прокладку перфорированной трубы.

После разработки котлована необходимо:

произвести механическое уплотнение естественного грунта основания (коэффициент уплотнения 0,95);
произвести подсыпку из крупного песка и также уплотнить ее (коэффициент уплотнения 0,95).

Высота слоя подсыпки должна быть не менее 100 мм.

! НЕ ДОПУСКАЕТСЯ ! использование для подсыпки песчано-гравийных смесей, в том числе с включениями мерзлого грунта.

Основание под резервуар должно быть ровным без перепадов по высоте. В качестве допуска рекомендуется использовать следующее условие: просветы между контрольной двухметровой рейкой (правилом) и проверяемой поверхностью основания не должны превышать 5 мм. Недостаточно ровное основание приводит к проблемам при последующей сборке модульных элементов.

После проведения подготовительных работ по разработке котлована на дно укладываются покровные материалы.
При строительстве резервуаров накопления устраивают три слоя покрытия:

1) геотекстиль – защищает геомембрану от механических воздействий с внешней стороны резервуара;
2) геомембрана – обеспечивает герметичность резервуара;
3) геотекстиль – защищает геомембрану от механических воздействий с внутренней стороны резервуара.

При строительстве инфильтрационных или дренажных резервуаров достаточно одного слоя геотекстиля.

Покрытие резервуара выполняется в несколько этапов:

раскладка и соединение материалов покрытия для траншей под перфорированную трубу (для схем с запатентованной системой самоочищения), нижней и боковых граней резервуара (производится перед монтажом корпуса);
фиксирование материалов покрытия на боковых гранях резервуара (производится после монтажа корпуса резервуара);
раскладка и соединение материалов покрытия для верхней грани резервуара.

Необходимо проверить все сварные соединения отдельных полотнищ материала покрытия. Его требуемое количество должно быть рассчитано на весь резервуар с запасом на стыки.

Для геотекстиля рекомендуемый нахлест составляет 150 мм, для геомембраны – в зависимости от типа сварочного оборудования и чаще всего составляет 120 мм.

Корпус резервуаров собирается непосредственно на строительной площадке из модульных элементов ACO StormBrixx и доборных элементов к ним (боковые панели, верхние крышки, коннекторы и т.д. – см. вкладку “Конструкция”).
Основная часть резервуара выполняется из модульных элементов, соединяемых между собой по принципу кирпичной кладки: верхний элемент укладывается на стык двух нижних.

Для обеспечения устойчивости и целостности конструкции периметр резервуара ACO StormBrixx во всех уровнях выкладывается в виде рамки шириной 1,207 м, выполненной по принципу кирпичной кладки.

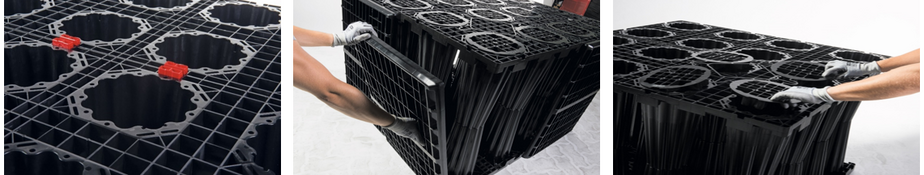

Монтаж корпуса резервуара ведется по уровням согласно поэлементным схемам раскладки, разрабатываемым для каждого проекта. Резервуар монтируется в несколько уровней в зависимости от проектного решения.

Каждый уровень имеет высоту 0,918 м (высота блока из двух модульных элементов). Соединение уровней между собой производится с помощью двойных коннекторов. После монтажа модульных элементов производится монтаж боковых панелей и верхних крышек резервуара.

- выложить нижний слой, состыковав одинаковые замки у соседних элементов;
- на стыки нижних уложить верхние элементы:

____________________________________________________________________________________________________________

Инспекционный колодец (цилиндрический корпус диаметром 1,8 м из стеклопластика с вставкой из полиэтилена в нижней части) устанавливается на резервуар над шахтой доступа и выводится на поверхность земли для доступа в резервуар. При этом геомембрана приваривается к специальной вставке на корпусе колодца, а геотекстиль заводится на его нижнюю часть и фиксируется хомутами.

По окончании монтажа корпуса выполняются работы по покрытию резервуара: запас покровного материала на покрытие боковой поверхности поднимается и фиксируется на верхнем уровне. Далее материалом покрытия закрывается верхняя часть резервуара и соединяется с покрытием боковых стенок по технологии, рекомендованной поставщиком материала.

После покрытия резервуара выполняется его подключение к сети канализации и монтаж вентиляционных трубопроводов.

Далее производятся работы по обратной засыпке резервуара. Вокруг резервуара выполняется защитный слой из песка. Параметры защитного слоя указаны в разделе

Инструкцию по монтажу можно найти в паспортах на резервуары ACO StormBrixx.

! НЕ ДОПУСКАЕТСЯ ! использование для защитного слоя песчано-гравийных смесей, в том числе с включениями мерзлого грунта.

Дальнейшая обратная засыпка выполняется немерзлым рассыпчатым грунтом и на всех этапах производится равномерно слоями не более 300 мм с послойным уплотнением до K_упл = 0,95.

Подробнее по обратной засыпке и другим этапам монтажа - см. в паспорте системы ACO StormBrixx

При обслуживании резервуаров ACO StormBrixx возможно два вида работ:

осмотр внутреннего состояния с помощью камеры видео инспекции;

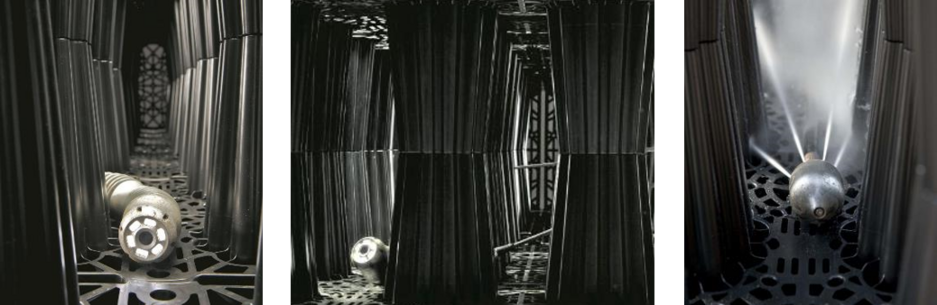

гидродинамическая промывка (при необходимости).

Модульные элементы спроектированы таким образом, чтобы вокруг каждой колонны находились коридоры для инспекции и промывки. Отсутствие перегородок и лишних колонн внутри резервуара позволяет провести беспрепятственный осмотр и промывку любой точки системы на любом уровне.

Периодичность контроля внутреннего состояния системы устанавливается согласно действующим нормативным документам. Мы рекомендуем проводить видео инспекцию резервуаров ACO StormBrixx не реже одного раза в год. Периодичность обслуживания может быть откорректирована в зависимости от режима эксплуатации и состояния системы.

В ходе видео инспекции оценивается внутреннее состояние резервуара: степень загрязнения, целостность конструкции. По результатам осмотра принимается решение о необходимости промывки системы.

Резервуары ACO StormBrixx со встроенной запатентованной системой самоочищения (см. во вкладке “Конструкция”) не требуют промывки. Осадок не накапливается. Система самоочищения состоит из перфорированных труб, размещенных под резервуаром, распределительных колодцев и центробежных гравитационных сепараторов ACO CGS.

Периодичность обслуживания системы может быть откорректирована в зависимости от режима эксплуатации и состояния системы

В резервуарах ACO StormBrixx без системы самоочищения удаление осадка можно выполнить гидродинамическим способом. Для доступа персонала в резервуар предусмотрены инспекционные колодцы размером в плане 1,2х1,2 м:

Да, система рассчитана на использование под парковочными пространствами. Подробнее см. вкладки “Конструкция” и “Качество” на этой странице

Да, система может быть использована для сбора воды под дождевыми садами. Также, в системе может храниться условно чистая вода с кровель. В обоих случаях собранная вода может быть использована для полива деревьев и зеленых насаждений.

Кроме того, ACO StormBrixx можно использовать в качестве системы инфильтрации или дренажа.

Систему ACO StormBrixx можно использовать только для накопления или инфильтрации очищенных хоз.-бытовых стоков.

Систему ACO StormBrixx можно использовать для накопления или инфильтрации очищенных производственных стоков.

Также возможно использование для неочищенных стоков, которые не вступают в химическое соединение с материалами системы ACO StormBrixx и материалов покрытия и не вызывают образование осадков внутри резервуара.

Система ACO StormBrixx рассчитана на следующие нагрузки:

кратковременная:
- вертикальная 520 кН/м²
- горизонтальная 110 кН/м².

долговременная:
- вертикальная 170 кН/м²
- горизонтальная 43 кН/м².

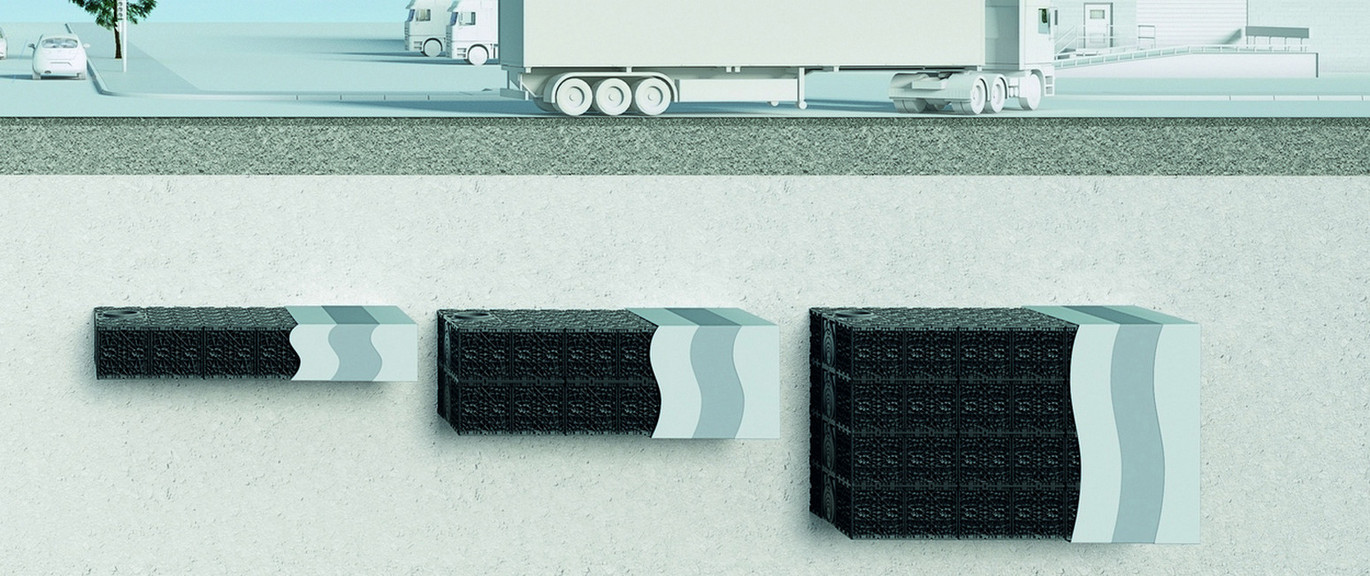

Стандартная максимальная глубина заложения для системы ACO StormBrixx (отметка дна резервуара) – 6 м. Если вам требуется бо́льшая глубина заложения, обратитесь в АКО за консультацией.

Минимальное расстояние от верха системы до поверхности земли должно составлять:

не менее 0,8 м при размещении под газоном
не менее 1,0 м при размещении под проезжей частью.

При этом резервуар должен размещаться ниже глубины промерзания грунта.

Стандартная максимальная высота резервуара 4 уровня, т.е. ок. 3,7 м.
При необходимости более высокого резервуара, обратитесь в АКО за консультацией.

Да, система рассчитана на транспортную нагрузку НК-60.

Да, мы выполняем:

все прочностные расчеты
расчеты на всплытие
осуществляем оптимальную посадку на ген.план
готовим спецификацию и чертежи резервуара
предоставляем их для включения в проектную документацию.

Также осуществляем поддержку проектных компаний при прохождении экспертизы.

Да, система StormBrixx соответствует требованиям ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30630.1.1-99, ГОСТ 3630.1.2-99 (исполнение сейсмостойкости 9 баллов по шкале MSK-64). Сертификация осуществлена на основе натурных испытаний в условиях, максимально приближенных к реальным условиям эксплуатации: накопительный резервуар был закопан в грунт и наполнен водой.
Видеоролик о проведенных испытаниях можно посмотреть здесь.

Продолжительность монтажа будет зависеть от количества рабочих, привлеченных к монтажу, и условий на конкретной площадке.
В нашей практике есть опыт монтажа резервуара объемом 22 тыс. куб. метров за 7 недель в зимних условиях.

Да, для доступа в систему предусматривается устройство инспекционных колодцев – подробнее см. во вкладках “Конструкция”, “Монтаж”, “Обслуживание”.

Модульные элементы образуют коридоры колонн, через которые можно получить доступ в резервуар для осмотра и обслуживания.

Резервуары ACO StormBrixx со встроенной системой самоочищения не требуют промывки. Осадок не накапливается.

Все коридоры колонн в резервуарах без системы самоочищения могут быть беспрепятственно промыты - внутри нет перегородок, дополнительных колонн и других конструктивных элементов. Для доступа в систему предусмотрены инспекционные колодцы. Подробнее см. во вкладке "Обслуживание".

Для заказа системы обратитесь в АКО

Все элементы системы ACO StormBrixx с 2014 года производятся в России исключительно из российского сырья.

с 2014 года в России и странах СНГ построено уже более 100 резервуаров ACO StormBrixx общим объемом более 200 000 м³

Видеоролики о системе ACO StormBrixx вы можете посмотреть на нашей странице в VK Video

Элементы системы

Эти конструктивные особенности позволяют размещать резервуары под зонами с проездом грузовых автомобилей.

прямоугольная;
многоугольная;
вытянутая линейная.

Это позволяет «вписать» резервуар ACO StormBrixx в ограниченную площадку объекта.

* - для резервуаров с функцией хранения воды

Строительный объем: 0,334 м³
Объем воды: 0,324 м³

4 точки опоры на несущие колонны
Подключение труб диаметром до DN300
Улучшенный каркас жёсткости, увеличивающий допустимые нагрузки на систему

Одинарный коннектор для соединения соседних модульных элементов
Двойной коннектор для соединения уровней между собой

Верхняя крышка – это 4 элемента для перекрытия отверстий отдельных колонн, соединенные между собой для удобства монтажа.
Улучшенный каркас жёсткости, увеличивающий допустимые нагрузки на резервуар

Для резервуаров накопления и регулирования рекомендуется использовать следующие материалы покрытия:

Геотекстиль

Геомембрана

Геотекстиль

Натурные испытания проводились в условиях, максимально приближенных к реальным:

система ACO StormBrixx была размещена в объеме уплотненного грунта и заполнена водой;
основание под резервуаром и грунт обратной засыпки уплотнялись послойно до коэффициента 0,95;
резервуар состоял из трёх уровней, соединенных между собой стандартными коннекторами;
для возможности удержания воды внутри испытываемого образца, его корпус был обернут в 3 слоя материалов покрытия: геотекстиль – геомембрана – геотекстиль.

Подробнее см. в видео с площадки испытаний.

Рекордно короткие сроки поставки и монтажа

Модульная конструкция системы ACO StormBrixx позволяет создавать резервуары сложной формы, вписывая их в ограниченную площадку объекта без увеличения объема проектных расчетов.

Допускается уменьшение объема резервуара за счет исключения дополнительных объемных зон накопления осадка, ввиду наличия запатентованной системы самоочищения.

Возможность использования территории над резервуаром без дополнительных мероприятий по усилению несущей способности.

Благодаря инертным свойствам материалов резервуары ACO StormBrixx не подвержены коррозии;
Срок службы более 50 лет.

Вода заполняет резервуар не только между, но и внутри колонн. Это позволяет использовать резервуар наиболее эффективно – заполняемость водой 97% от строительного объема.

Объем модулей ACO StormBrixx в 2-3 раза больше, чем у аналогов, что существенно ускоряет срок монтажа и уменьшает трудоемкость работ;

Модульный элемент ACO StormBrixx имеет цельную конструкцию - не требуется дополнительное время для соединения плиты основания и несущих колонн.

Высокая прочность и продуманная конструкция системы позволяет устанавливать резервуары даже под зонами с проездом грузовых автомобилей – нагрузка распределяется по колоннам и передаётся на грунт основания.

Возможность установки на большие глубины за счет более высокой прочности (см. подробнее во вкладках «Конструкция» и «Качество»)

По итогам натурных испытаний в грунте с заполнением водой система сертифицирована для установки в районах с сейсмоактивностью до 9 баллов по шкале MSK-64 - посмотрите видео ролик с площадки испытаний.

Имеется вся необходимая разрешительная документация, включая протоколы испытаний с каждого дня производства.

Больший объем одного модульного элемента ACO StomBixx позволяет минимизировать складские площади на объекте и уменьшить затраты на транспортировку: одна стандартная еврофура (20т) перевозит 440 м³ будущего резервуара.

Постоянно поддерживаемая складская программа обеспечивает бесперебойность поставок.

Отсутствие дополнительных колонн и перегородок внутри резервуаров ACO StormBrixx позволяет получить доступ в каждый коридор для инспекции и промывки (при необходимости).

L_котл = L_рез+ 2 х 2,5 м;

В_котл = В_рез + 2 х 2,5 м.

Глубина котлована определяется по глубине заложения резервуара.

Производство земляных работ по разработке котлована должно соответствовать требованиям СП45.13330

После разработки котлована необходимо:

произвести механическое уплотнение естественного грунта основания (коэффициент уплотнения 0,95);
произвести подсыпку из крупного песка и также уплотнить ее (коэффициент уплотнения 0,95).

Высота слоя подсыпки должна быть не менее 100 мм.

При строительстве инфильтрационных или дренажных резервуаров достаточно одного слоя геотекстиля.

Покрытие резервуара выполняется в несколько этапов:

раскладка и соединение материалов покрытия для траншей под перфорированную трубу (для схем с запатентованной системой самоочищения), нижней и боковых граней резервуара (производится перед монтажом корпуса);
фиксирование материалов покрытия на боковых гранях резервуара (производится после монтажа корпуса резервуара);
раскладка и соединение материалов покрытия для верхней грани резервуара.

____________________________________________________________________________________________________________

Инструкцию по монтажу можно найти в паспортах на резервуары ACO StormBrixx.

Подробнее по обратной засыпке и другим этапам монтажа - см. в паспорте системы ACO StormBrixx

При обслуживании резервуаров ACO StormBrixx возможно два вида работ:

осмотр внутреннего состояния с помощью камеры видео инспекции;
гидродинамическая промывка (при необходимости).

Кроме того, ACO StormBrixx можно использовать в качестве системы инфильтрации или дренажа.

Систему ACO StormBrixx можно использовать только для накопления или инфильтрации очищенных хоз.-бытовых стоков.

Систему ACO StormBrixx можно использовать для накопления или инфильтрации очищенных производственных стоков.

Система ACO StormBrixx рассчитана на следующие нагрузки:

кратковременная:
- вертикальная 520 кН/м²
- горизонтальная 110 кН/м².

долговременная:
- вертикальная 170 кН/м²
- горизонтальная 43 кН/м².

Минимальное расстояние от верха системы до поверхности земли должно составлять:

не менее 0,8 м при размещении под газоном
не менее 1,0 м при размещении под проезжей частью.

При этом резервуар должен размещаться ниже глубины промерзания грунта.

Да, система рассчитана на транспортную нагрузку НК-60.

Да, мы выполняем:

все прочностные расчеты
расчеты на всплытие
осуществляем оптимальную посадку на ген.план
готовим спецификацию и чертежи резервуара
предоставляем их для включения в проектную документацию.

Также осуществляем поддержку проектных компаний при прохождении экспертизы.

Резервуары ACO StormBrixx со встроенной системой самоочищения не требуют промывки. Осадок не накапливается.

Для заказа системы обратитесь в АКО

Все элементы системы ACO StormBrixx с 2014 года производятся в России исключительно из российского сырья.

с 2014 года в России и странах СНГ построено уже более 100 резервуаров ACO StormBrixx общим объемом более 200 000 м³

Видеоролики о системе ACO StormBrixx вы можете посмотреть на нашей странице в VK Video

Browser not supported

Геотекстиль

Геомембрана

Геотекстиль

Применение

Конструкция

Геотекстиль

Геомембрана

Геотекстиль

Качество

Преимущества

Монтаж

Обслуживание

Вопрос-ответ

Загрузки

Видео
