Камеры разделительные


Особенности

  • наличие переливной стенки для деления потока;
  • подключение трубопроводов различных типов и диаметров;
  • размещение патрубков под любым углом;
  • возможность изготовления изделий диаметром от 1,0 до 4,2 м.

Полный список файлов доступен в подразделе "Загрузки". Если Вам необходима дополнительная информация, отправьте запрос на почту info@acogroup.ru

Принцип работы

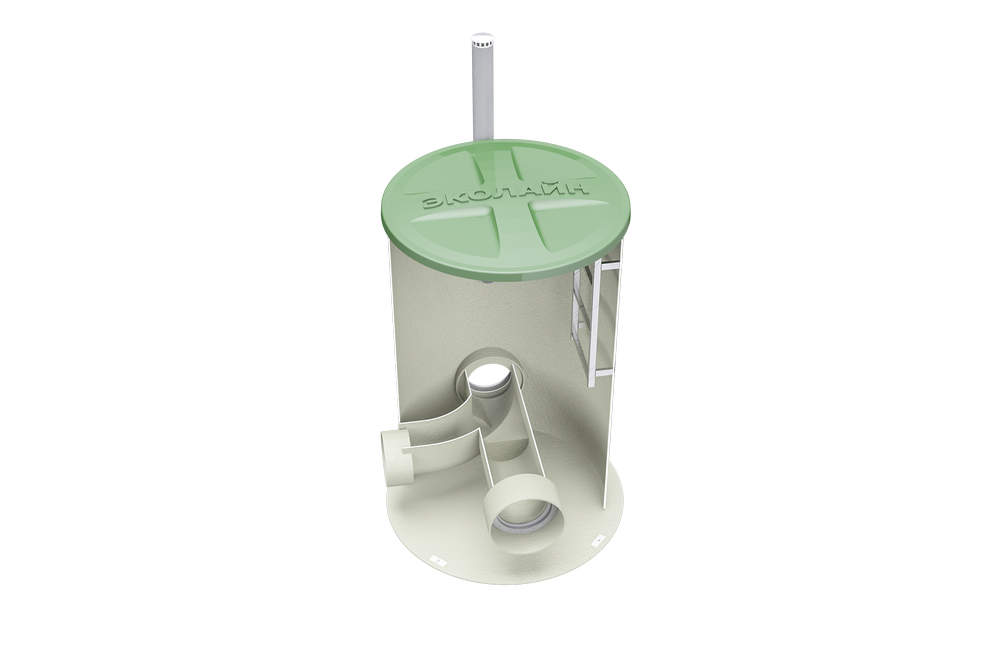

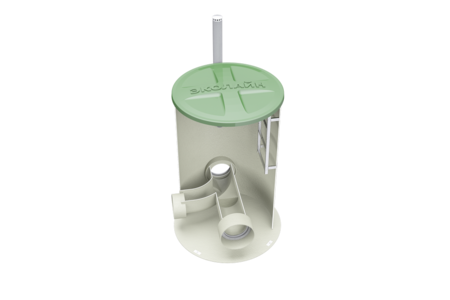

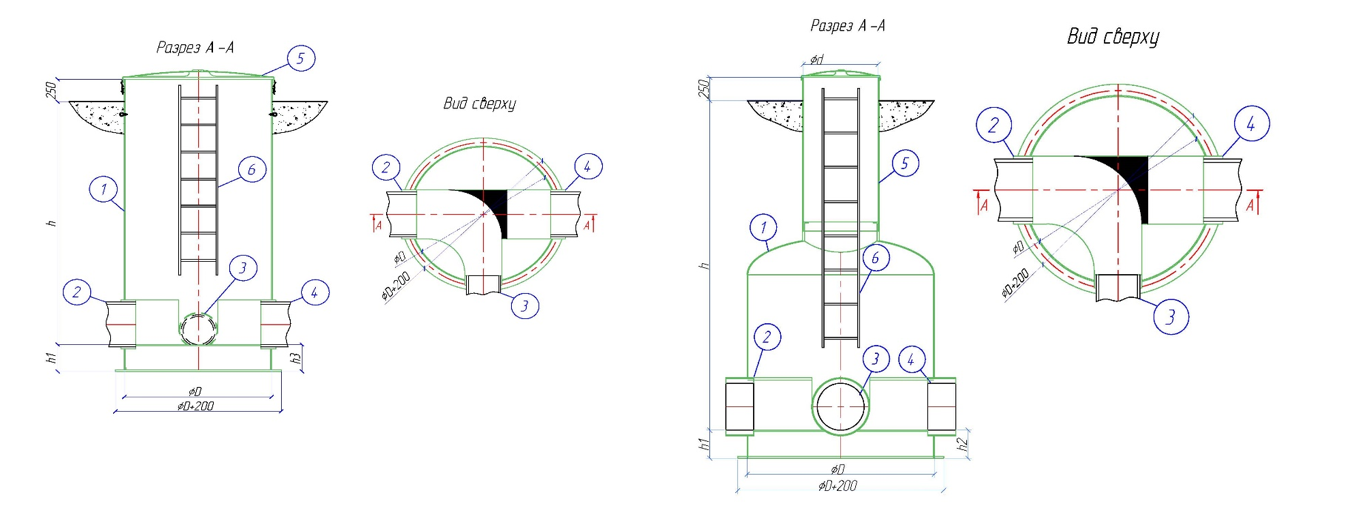

Разделительная камера представляет собой колодец, оборудованный переливной перегородкой, обеспечивающей отвод на очистку не менее 70% годового объема поверхностного стока. В случае малоинтенсивного дождя вода не достигает верха переливной стенки и направляется на очистку в полном объеме. Во время продолжительного дождя первый самый загрязненный сток направляется на очистку. При достижении переливной перегородки вода через байпас направляется на сброс, в обход очистных сооружений.

Рекомендации по подбору

Размер камеры подбирается исходя из диаметров и типа подключаемых трубопроводов либо на основании расхода общего стока до деления и расхода загрязнённой части стока. По этим параметрам можно выполнить предварительный подбор и расчет разделительной камеры. Для более детального подбора оборудования необходимо заполнить опросный лист.

Дополнительные возможности

  • Лотковый и безлотковый и вариант исполнения;
  • Возможность разделения стока за счет установки патрубков на разной высоте;
  • Возможность изготовления в наземном исполнении с защитой от УФ излучения;
  • Усиленное исполнение для расположения под проезжей частью (чугунный люк в комплекте);
  • Сейсмостойкое исполнение;
  • Стандартно комплектуется анкерными болтами для крепления к фундаментной плите.

Преимущества

  • Разделительные камеры изготавливаются из высококачественных, прочных и долговечных материалов, устойчивых к коррозии.
  • Срок службы корпуса – более 50 лет.
  • Для удобства обслуживания и спуска в сооружение предусматриваются технические колодцы с люками большого диаметра и лестницы из нержавеющей стали.
  • Возможность изготовления «под проект».

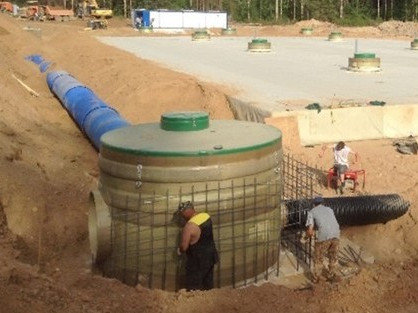

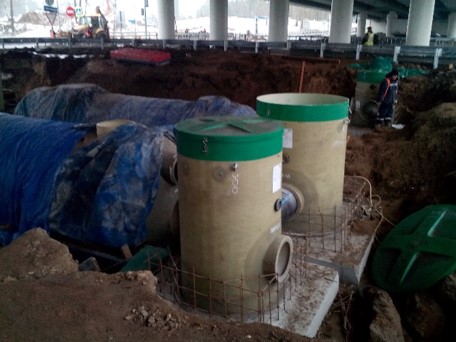

Рекомендации по монтажу

  • Монтаж оборудования должен производиться на железобетонное основание, параметры которого определяются проектом.
  • При установке сооружений на основание проверить вертикальность / горизонтальность.
  • Обратную засыпку проводить послойно (200-300мм) с уплотнением трамбовками или проливом водой.
  • Во время обратной засыпки сепаратор необходимо заполнить водой для компенсации нагрузок на стенки корпуса.
  • При монтаже под проезжую часть, над оборудованием необходимо устанавливать разгрузочную ж/б плиту.

Более подробно с монтажом данного оборудования можно ознакомиться в инструкции по монтажу.
