Колодец стеклопластиковый ACO Well


Особенности

  • Комплектуются стационарными лестницами из н/ж стали;
  • Широкая вариативность герметизации узлов прохода;
  • Возможность установки различного технологического оборудования.

Полный список файлов доступен в подразделе "Загрузки". Если Вам необходима дополнительная информация, отправьте запрос на почту info@acogroup.ru

В зависимости от выполняемых задач, мы выпускаем следующие типы колодцев:

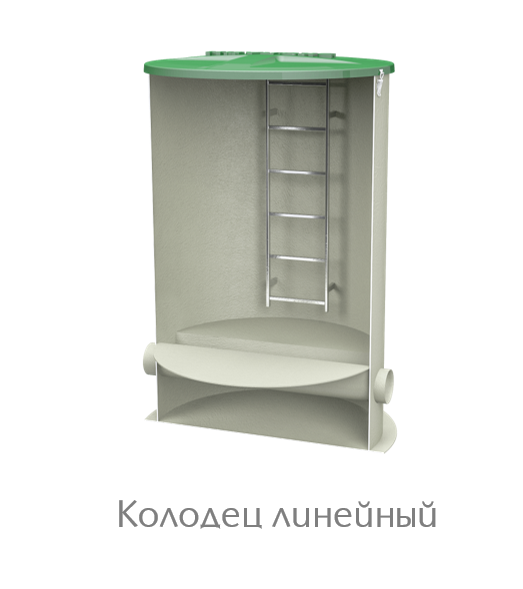

  • Поворотные, линейные и смотровые колодцы;

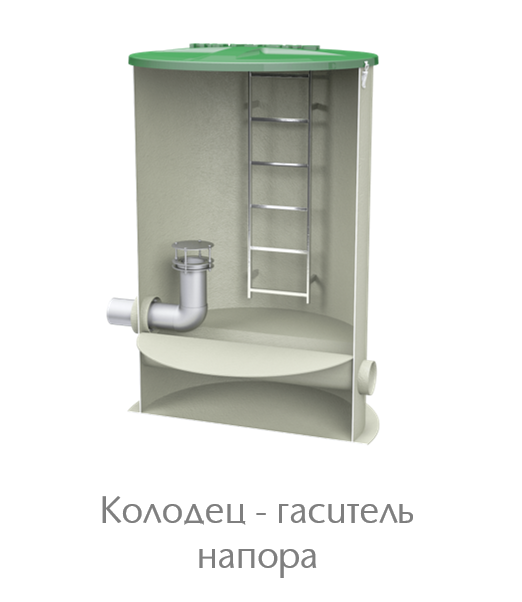

  • Колодец-гаситель напора;
  • Колодец с сороудерживающей корзиной;
  • Распределительный и сборный колодец;
  • Колодец отбора проб;

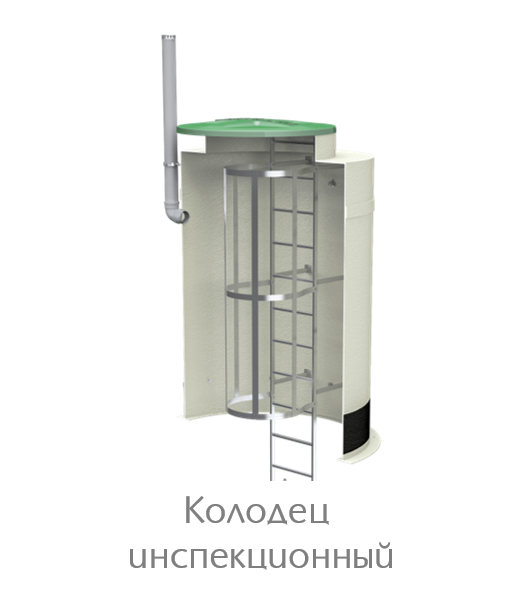

  • Инспекционный колодец;
  • Водопроводный колодец;
  • Перепадной колодец;
  • Колодец для установки технологического оборудования;

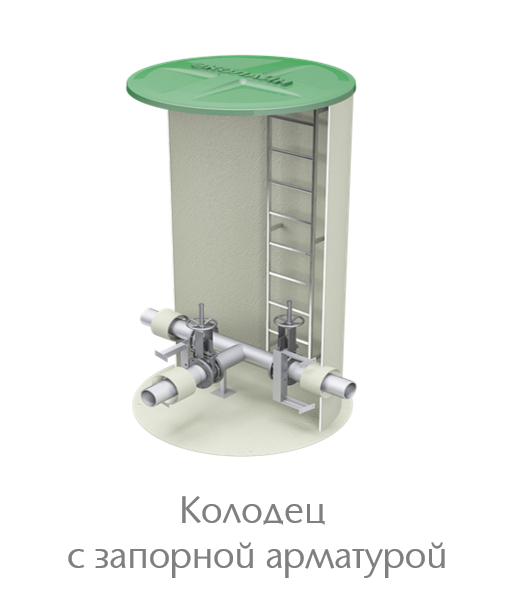

  • Колодец с запорной арматурой;
  • Колодец для установки шкафа управления и другие.

Принцип работы

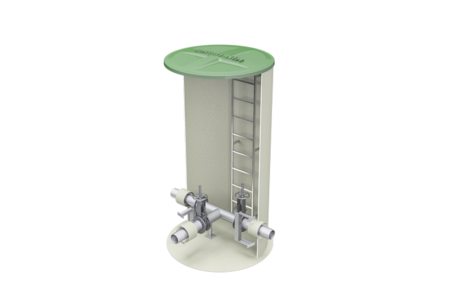

Колодец представляет собой подземное сооружение полной заводской готовности, состоящее из цилиндрического вертикального резервуара диаметром от 0,8 до 4,2 м. Крышки колодцев могут быть выполнены из стеклопластика с защитой от УФ-излучения, оцинкованной стали или чугуна. Для колодцев с диаметром корпуса большим, чем предполагаемый размер крышки, используются технические колодцы (горловины). В зависимости от назначения колодцы могут быть сухими и мокрыми. Мокрые, в свою очередь, делятся на лотковые и безлотковые с отстойной частью. В сухих колодцах устанавливаются трубные узлы с запорно-регулирующей арматурой, технологическое оборудование или система автоматики.

Некоторые виды колодцев

Дополнительные возможности

  • Могут изготавливаться в усиленном исполнении для расположения под проезжей частью с чугунным люком, а так же в сейсмостойком исполнении;
  • Для транспортировки среды может применятся открытый стеклопластиковый лоток, либо закрытая трубная обвязка;
  • Дополнительно может комплектоваться сороудерживающей корзиной, гасителем напора и др.

Преимущества

  • Для удобства обслуживания и спуска в сооружение предусматриваются технические колодцы/люки большого диаметра и прочные лестницы из н/ж стали.
  • Возможность установки дополнительных опций.
  • Возможность изготовления «под проект».
  • Применение в изготовлении качественных, прочных и долговечных материалов не подверженных коррозии.
  • Срок службы корпуса – более 50 лет.

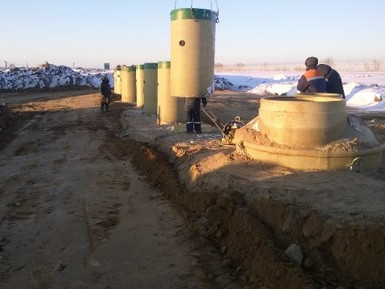

Рекомендации по монтажу

  • Монтаж оборудования должен производиться на железобетонное основание, параметры которого определяются проектом.
  • При установке сооружений на основание проверить вертикальность / горизонтальность.
  • При высоком уровне грунтовых вод необходимо дополнительно выполнить пригруз корпуса бетоном. Расчет параметров пригруза определяется проектом.
  • Обратную засыпку проводить послойно (200-300мм) с уплотнением трамбовками или проливом водой.
  • Во время обратной засыпки емкость заполнять водой для компенсации нагрузок на стенки корпуса.
  • При монтаже под проезжую часть, над оборудованием необходимо устанавливать разгрузочную ж/б плиту.
Каталог "Очистные сооружения поверхностного стока"pdf
Буклет "Комплексный подход к решению задачи поверхностного водоотвода"pdf

Опросный лист - Комплекс (ЛОС)doc
Опросный лист - Колодцы из стеклопластика ACO Welldoc
Опросный лист - Разделительная камера ACO Well

doc

Общий чертеж колодец диаметром до 1.5 мpdf
Общий чертеж колодец диаметром свыше 1,5 мpdf
Технический паспорт изделия "Колодец стеклопластиковый ACO WELL"pdf
Техническое описание "Колодец соединительный/распределительный"pdf
Техническое описание "Разделительная камера"pdf
Техническое описание "Колодец с сороулавливающей корзиной"pdf
Техническое описание "Колодец-гаситель напора"pdf

Инструкция по монтажу pdf
