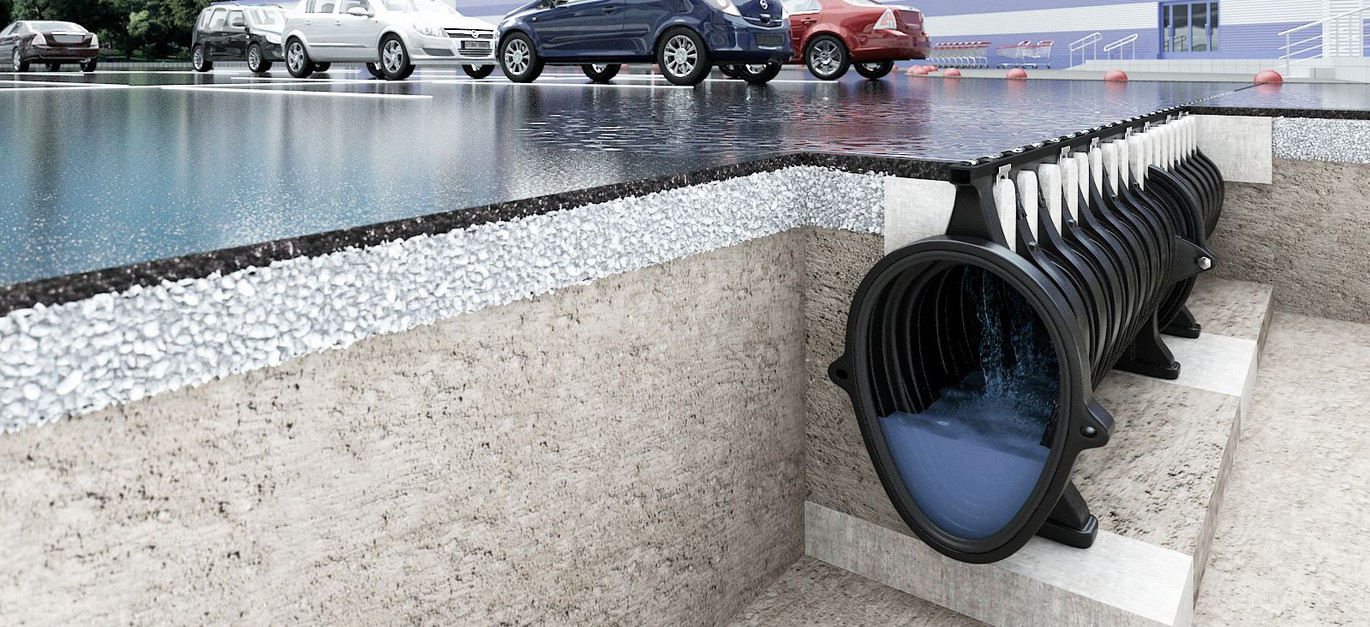

12q
Qmax1

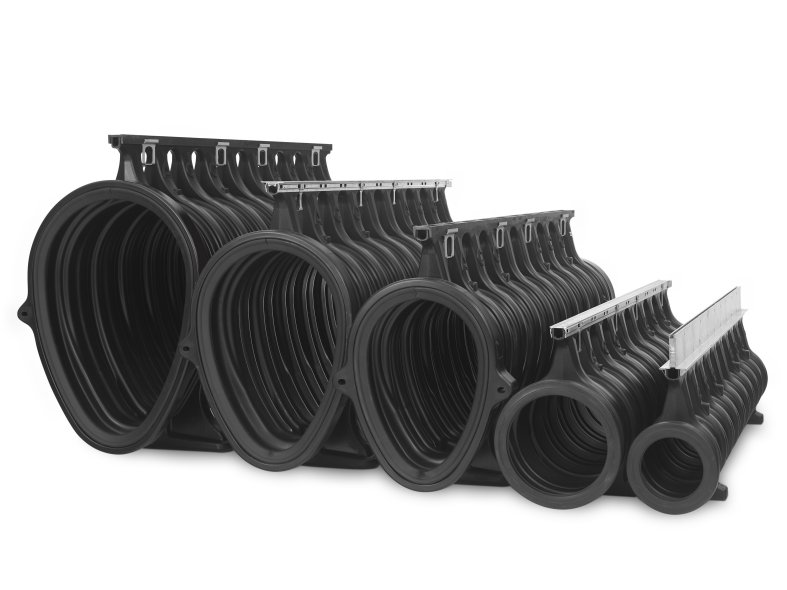

Каналы ACO Qmax
Инновация в области водоотвода

  • Высокая пропускная способность до 300 л/с;
  • Сертифицированы в РФ под класс нагрузки F900;
  • Интеграция каналов в любое дорожное покрытие;
  • Возможность организовать линию длиной до 500 м с одной точкой подключения к городскому коллектору;
  • Реализовано более 1000 проектов, в разных климатических условиях, в разных странах мира.

Преимущества ACO Qmax перед традиционными бетонными лотками

Материал

Бетонные лотки

Бетон благодаря высокой пористости быстро изнашивается при воздействии разбавленных кислот и щелочей. Вследствие высокой шероховатости насыщается водой и со временем трескается. В особенности, разрушается верхняя часть под воздействием нагрузок от транспорта.

Каналы ACO Qmax

Обладают высокой стойкостью к разбавленным кислотам и щелочам. Не реагируют с дорожной солью, топливом, маслами, противогололедными реагентами и прочими агрессивными веществами.

Пропускная способность

Бетонные лотки

Сбор воды с больших площадей и при ограниченном количестве дождевых колодцев до 140 л/с. Дальше требуется установка колодцев и прокладка параллельного подземного трубопровода.

Каналы ACO Qmax

Пропускная способность до 300 л/с позволяет создавать в 2 раза более протяженную линию каналов без параллельной прокладки подземного трубопровода. Единственная система водоотвода, позволяющая увеличивать сечение каналов по длине линии.

Монтаж

Бетонные лотки

Требуется подъемная техника

- укладка каналов по 1 метру;
- герметизацию стыков необходимо выполнять при монтаже;
- затрудненное соблюдение линейности линии каналов.
Бетонирование обоймы каналов для класса нагрузки D400

Каналы ACO Qmax

Не требуется подъемная техника при монтаже. Канал самого большого сечения 900, длиной 2 метра весит 63 кг
Увеличивается скорость монтажа:
- укладка каналов по 2 метра;
- наличие уплотнителя для герметизации стыков
- благодаря соединению раструб-гладкий конец, легко соблюдать линейность.
Частичное бетонирование обоймы при классе нагрузки D400.

Транспортировка

Бетонные лотки

Тяжелый вес лотков повышает расходы на транспортировку и доставку.

Каналы ACO Qmax

Длина лотка в 2 раза больше, вес изделия в 10 раз меньше бетонного лотка.

Крепление решетки

Бетонные лотки

Решетка может быть снята и утеряна в процессе эксплуатации

Каналы ACO Qmax

Решетки, установленные с каналами в покрытие дороги, защищены от возможности их потери или воровства.

Конструктивные особенности

Бетонные лотки

Лотки нарушают целостность бетонной плиты дорожного покрытия в зонах высоких нагрузок.

Каналы ACO Qmax

Канал интегрирован в бетонную плиту и обеспечивает неразрывность бетонной плиты дорожного покрытия. При армировании дорожного покрытия в зонах особо высоких нагрузок, арматурная сетка может быть пропущена через арки каналов.

Устойчивость к нагрузкам

Бетонные лотки

Решетка крепится к кромке лотка, которая, при нагрузках, подвержена разрушению.

При наезде колесо автомобиля полностью опирается на решетку, создавая изгибающую нагрузку: решетка может быть сломана.

Каналы ACO Qmax

Максимальная безопасность. Решетки надежно закреплены в дорожном покрытии. Пятно контакта колеса автомобиля шире водоприемной решетки – нагрузка передается на бетонную обойму канала.

Герметичность

Бетонные лотки

Нет специальных элементов для герметизации стыков каналов.

Каналы ACO Qmax

Раструбное соединение каналов со встроенным уплотнителем из EPDM обеспечивает 100% герметичность

Обслуживание

Бетонные лотки

Риск разрушения верхних кантов каналов и крепления решеток.

Каналы ACO Qmax

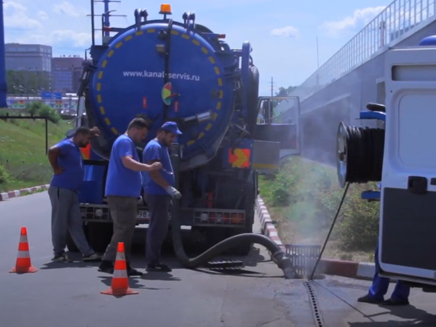

Решетки надежно вмонтированы в покрытие дороги и не снимаются при обслуживании. Промывка осуществляется гидродинамическим способом – подробнее – см. видео.

Срок службы

Бетонные лотки

От 10 до 40 лет в зависимости от эксплуатации

Каналы ACO Qmax

Срок службы до 50 лет

Области применения ACO Qmax

Высокие эстетические свойства системы, простота монтажа и устойчивость к высоким нагрузкам позволяют устанавливать каналы ACO Qmax на совершенно разных объектах: от пешеходных зон и общественных пространств до автодорог, логистических комплексов и аэропортов.

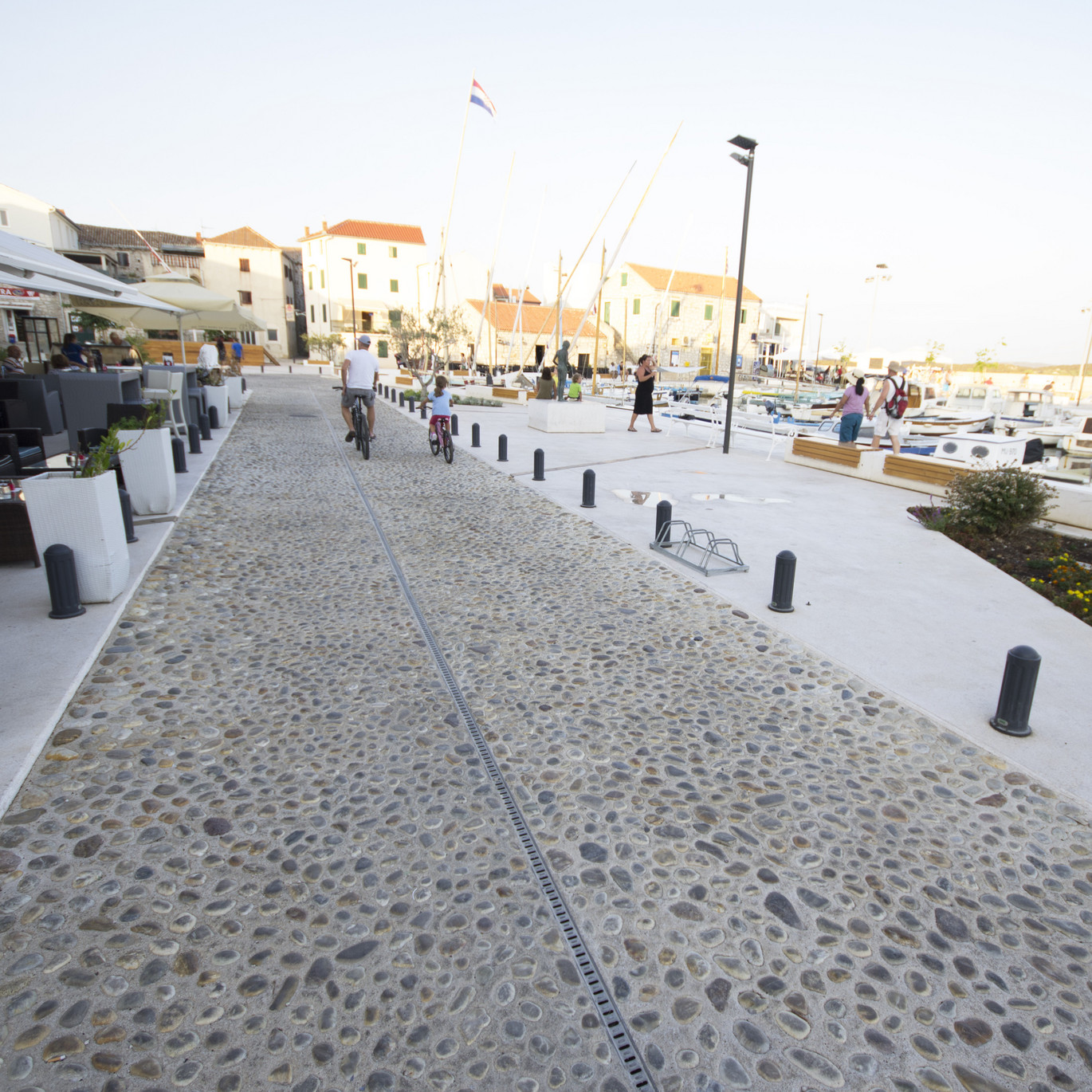

ET 2971

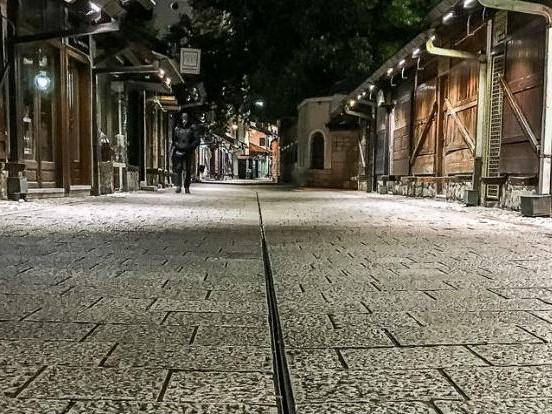

Aco-qmax Srteet

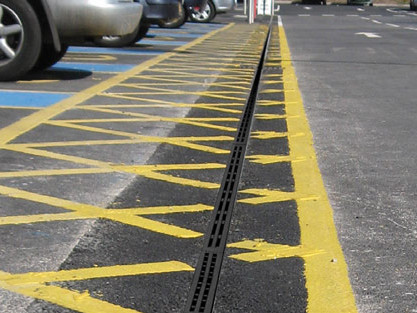

Aco Qmax-2013-16

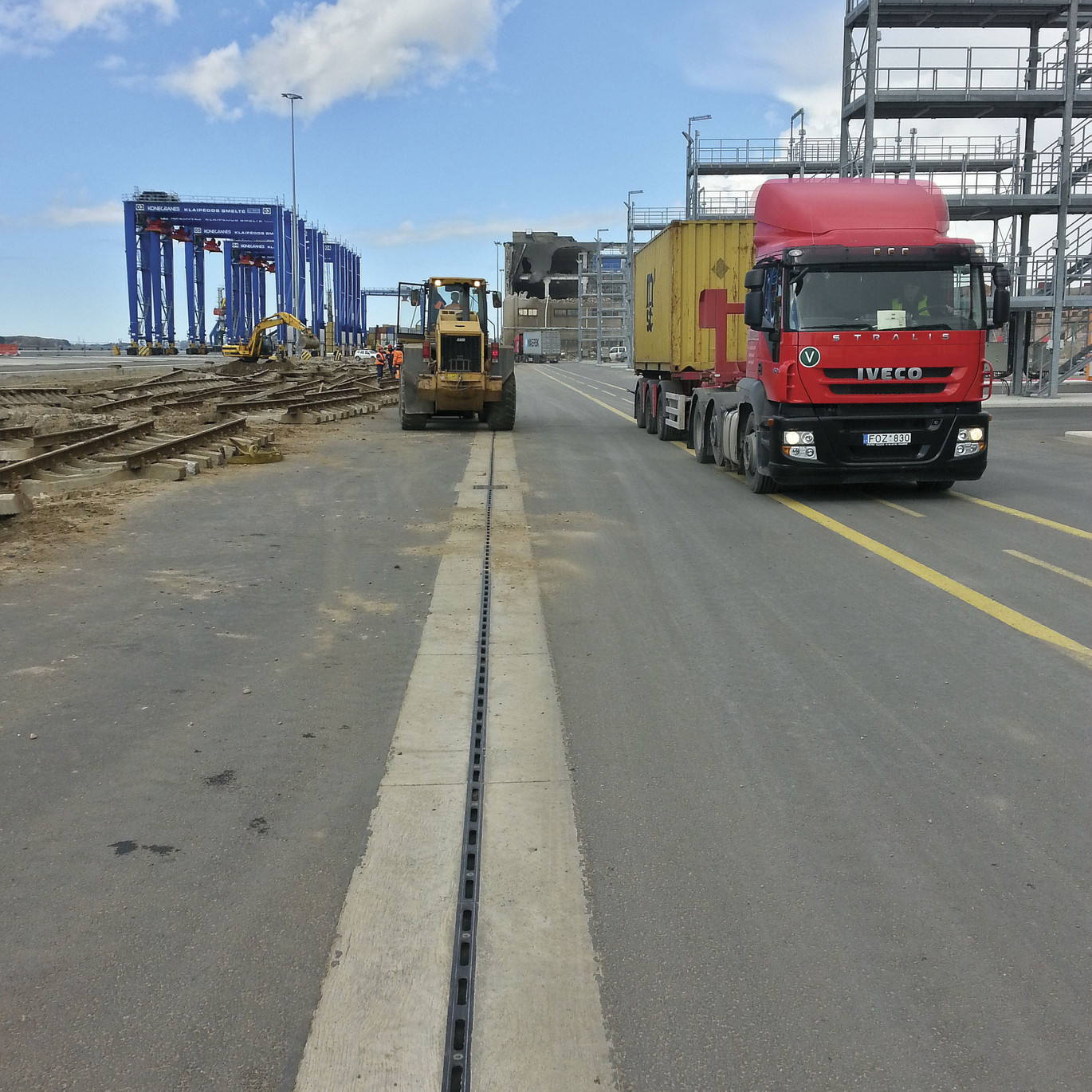

6

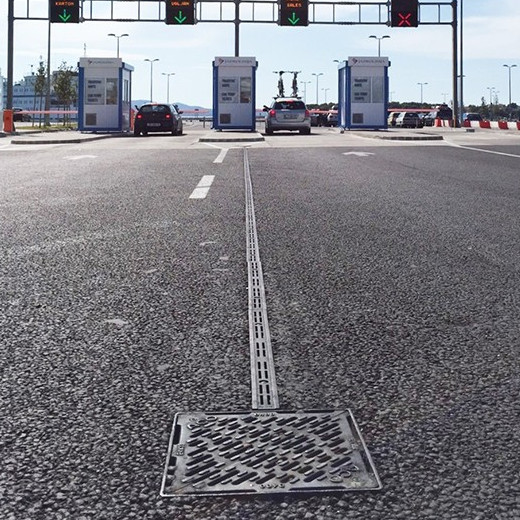

Qmax Road 01 5 2 2 3 3 3 2 2 1 1

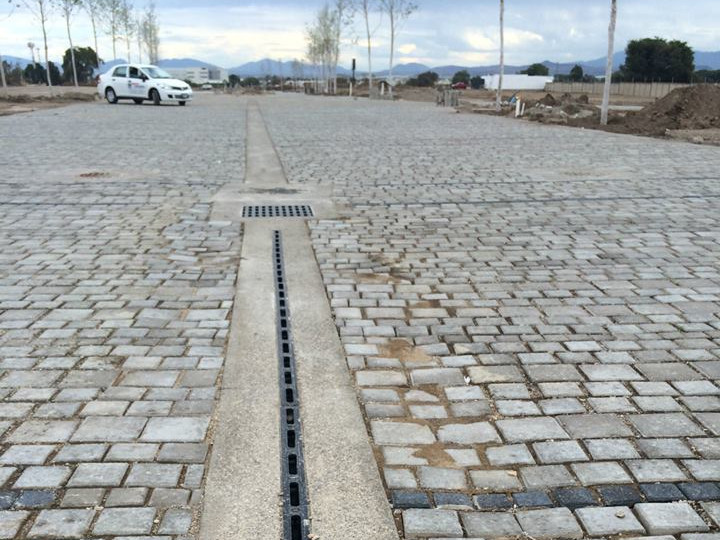

11425810 1092151950798525 7504528138832239673 N

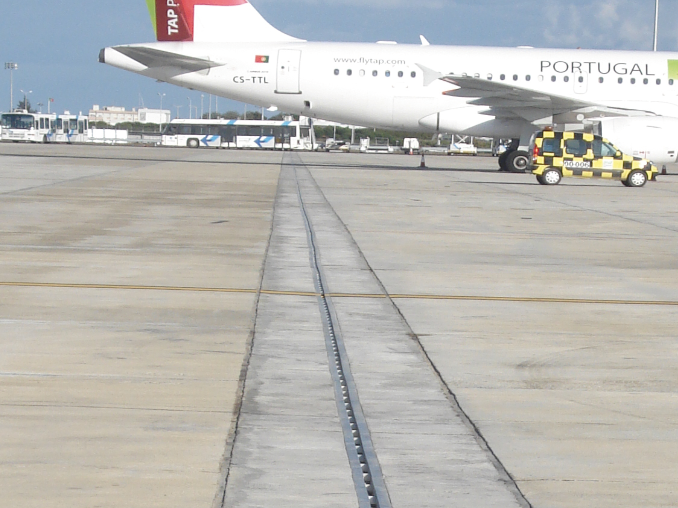

2

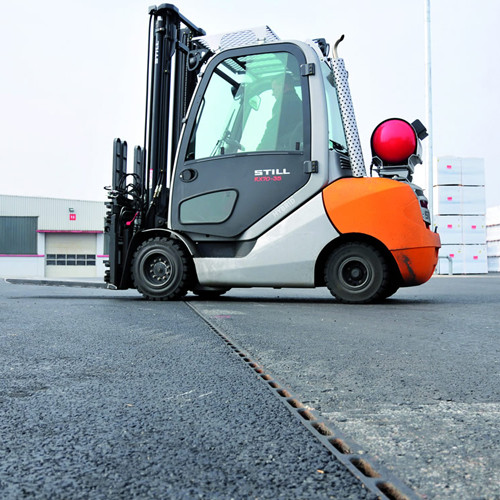

Disenoarquitectura.cl-socodren-aco-qmax-4

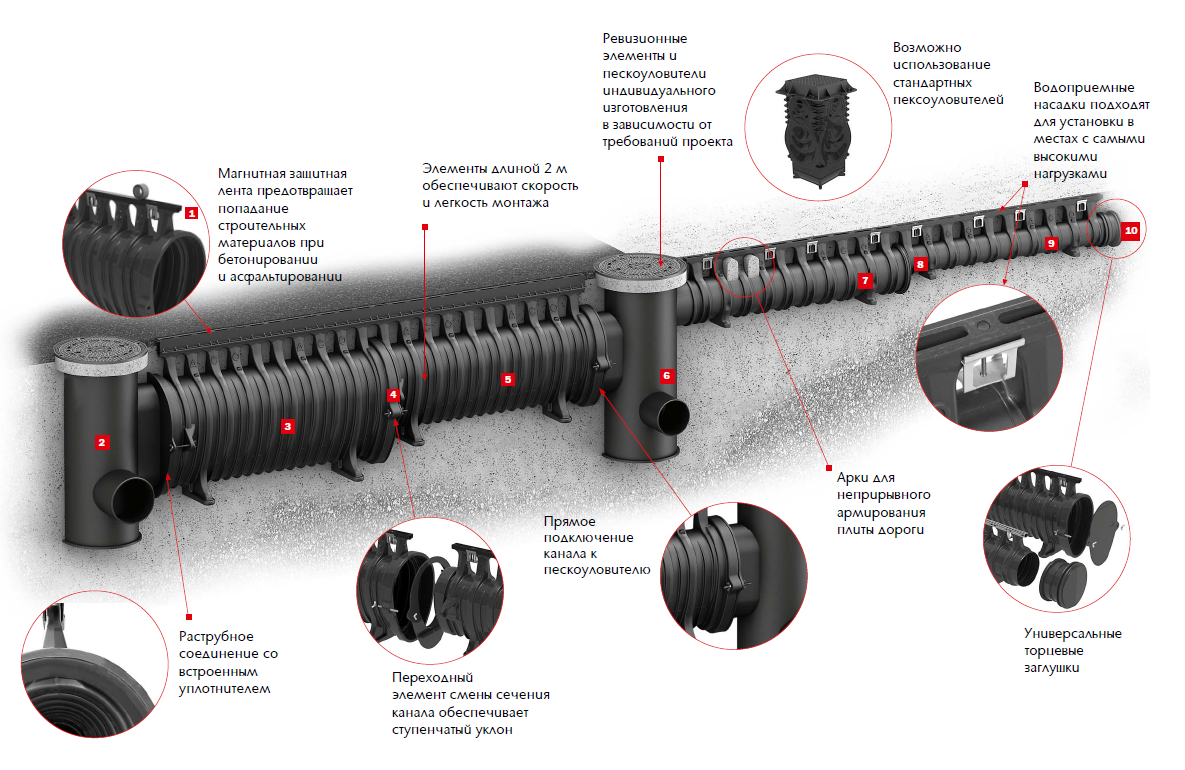

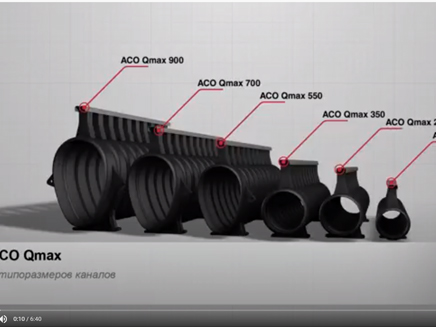

Система ACO Qmax предполагает компоновку в одной линии каналов с разным сечением: от самого малого до самого большого. Такая схема позволяет формировать протяженные линии всего с одним выпуском. Это помогает организовать водоотвод на объектах большой площади без параллельной прокладки подземных трубопроводов.

Aco Qmax

1.Водоприемная насадка
2.Пескоуловитель ACO Qmax
3.Водоотводный канал ACO Qmax 900
4.Переходной элемент с сечения 700 на 900
5.Канал ACO Qmax 700

6.Пескоуловитель ACO Qmax 350
7.Переходной элемент с сечения 225 на 350
8.Водоотводный канал ACO Qmax 225
9.Торцевая заглушка ACO Qmax 225

Как работает система ACO Qmax?


Отсутствие воды на дороге!

Система ACO Qmax обеспечивает быстрый отвод стоков атмосферных осадков с поверхности даже в случае невозможности быстрого приема воды сетью канализации:

большой внутренний объем канала позволяет удерживать воду в случае переполнения принимающих трубопроводов сети дождевой канализации. По окончании дождя опорожнение канала происходит постепенно по мере оттока воды из системы трубопроводов. При этом на поверхности все это время воды уже нет!

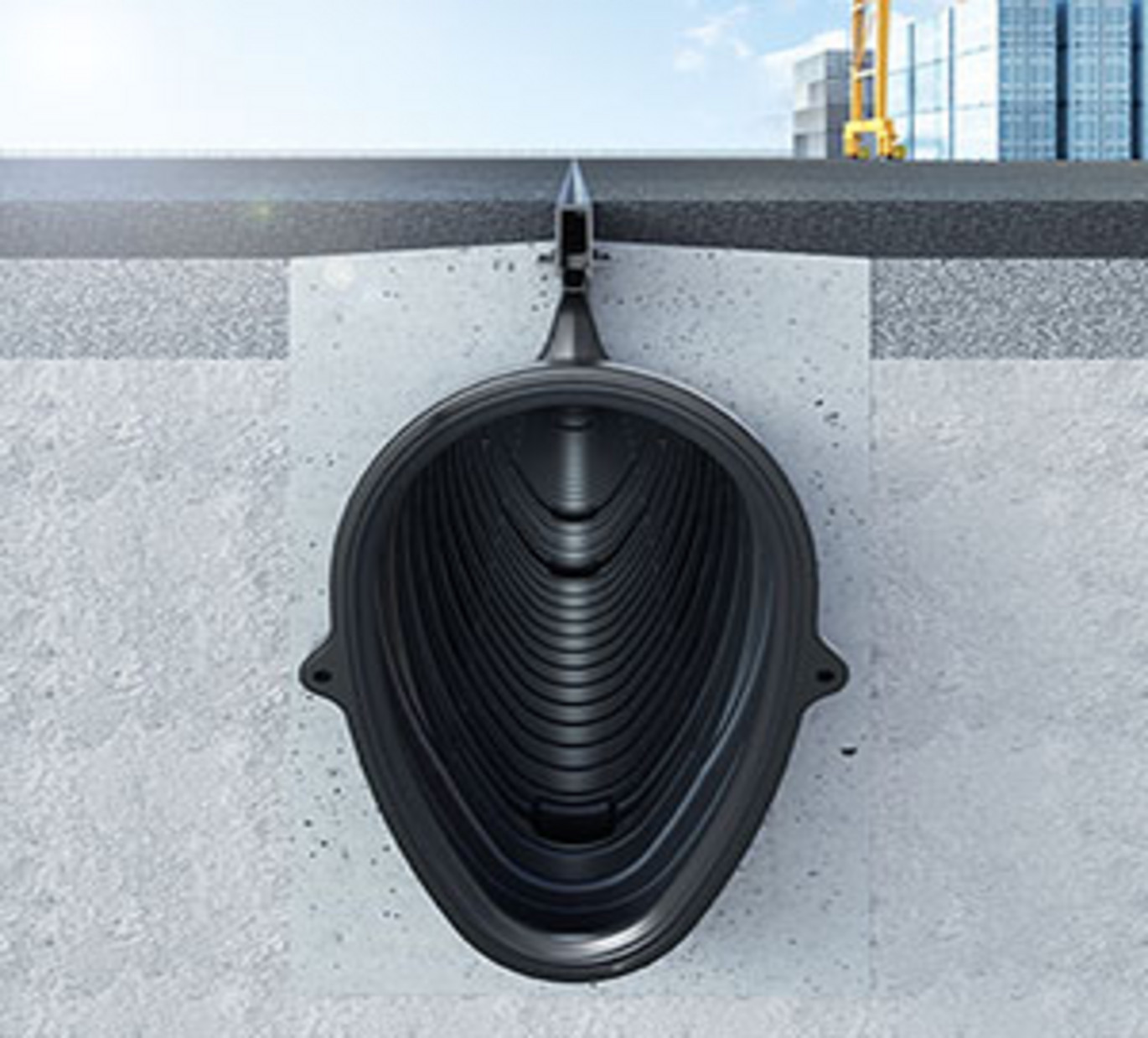

Отсутствие осадков. Канал пуст.
Отсутствие осадков. Канал пуст.

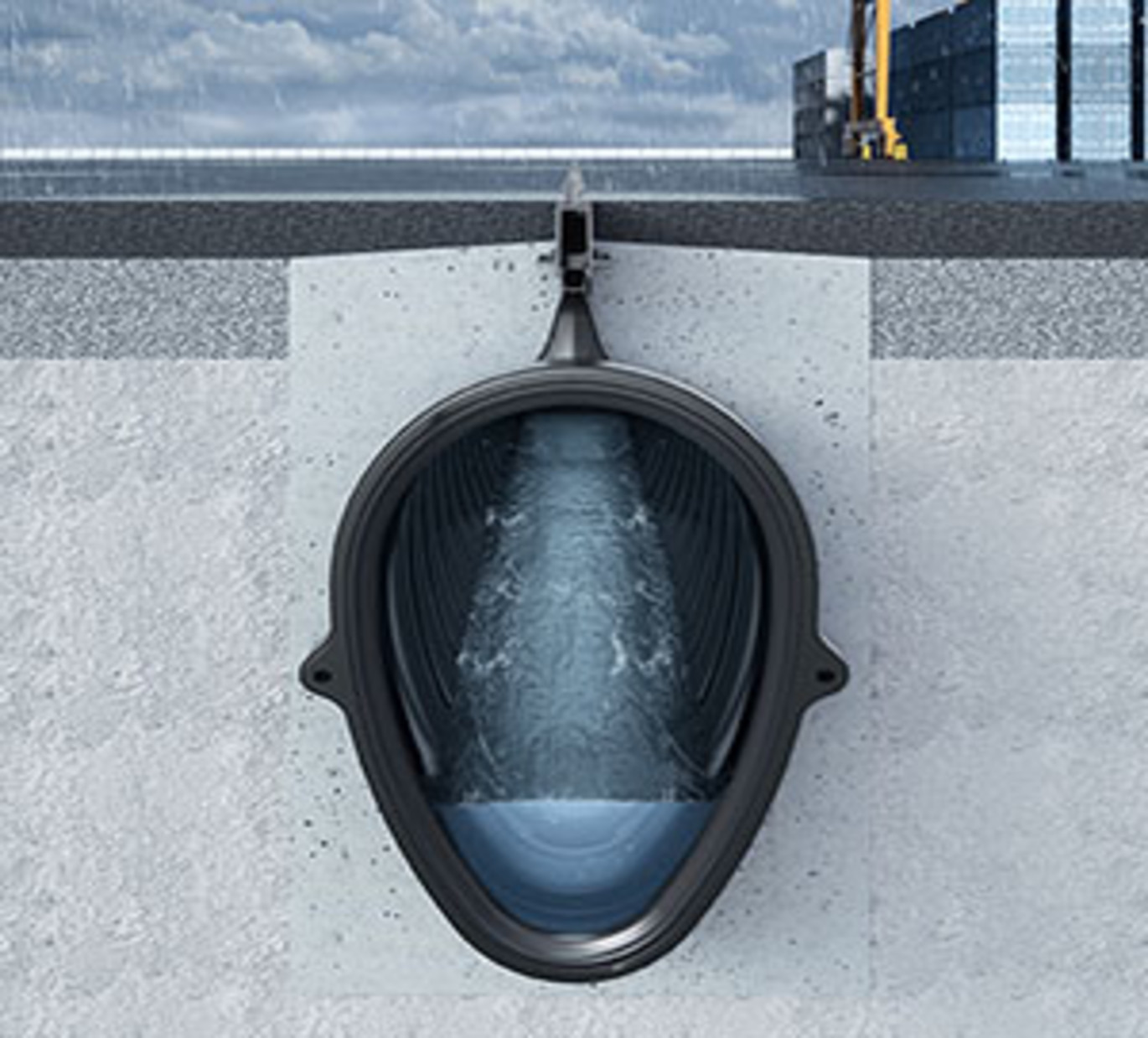

Начало дождя. Поверхностная концентрация и начало притока воды в канал.
Начало дождя. Поверхностная концентрация и начало притока воды в канал.

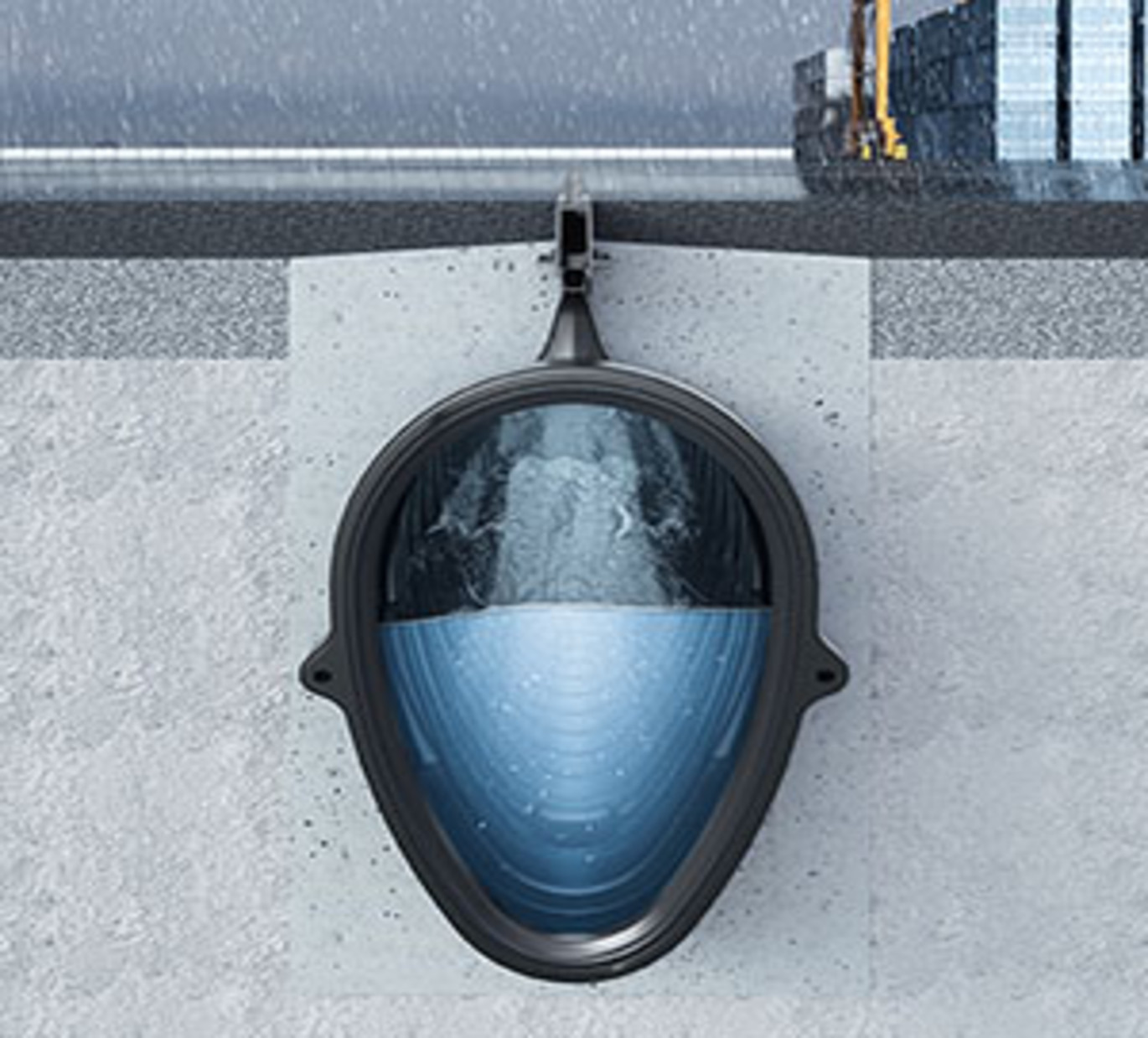

Продолжение дождя. Вода с поверхности сразу уходит в канал без образования слоя воды на дороге.
Продолжение дождя. Вода с поверхности сразу уходит в канал без образования слоя воды на дороге.

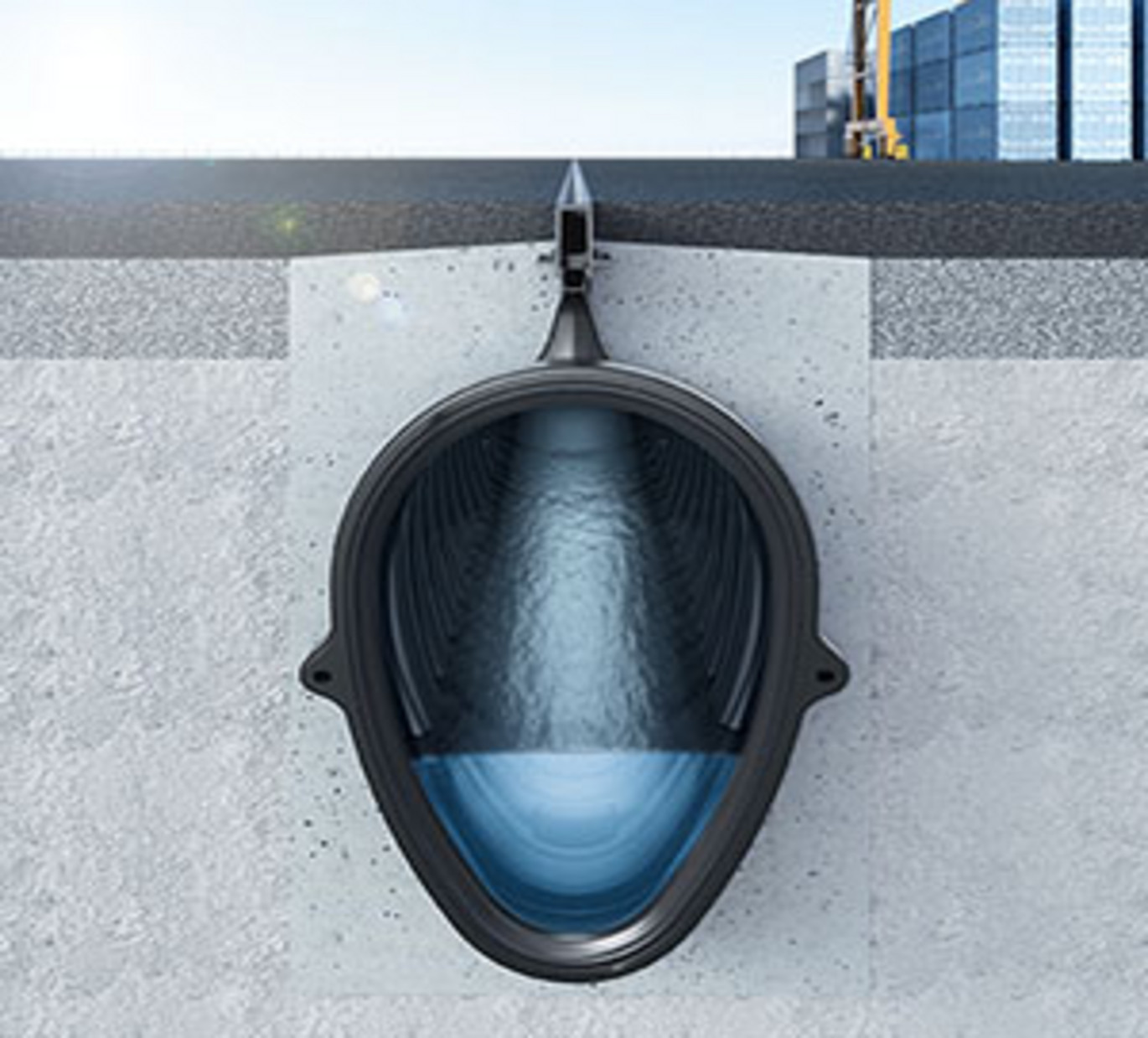

Дождь заканчивается. На поверхности воды нет. Вода из канала постепенно уходит в систему канализации.
Дождь заканчивается. На поверхности воды нет. Вода из канала постепенно уходит в систему канализации.
Edge Rail Cast Iron Qflow
Edge Rail Cast Iron Qguard

Более подробную информацию для составления спецификации вы можете найти в каталоге.

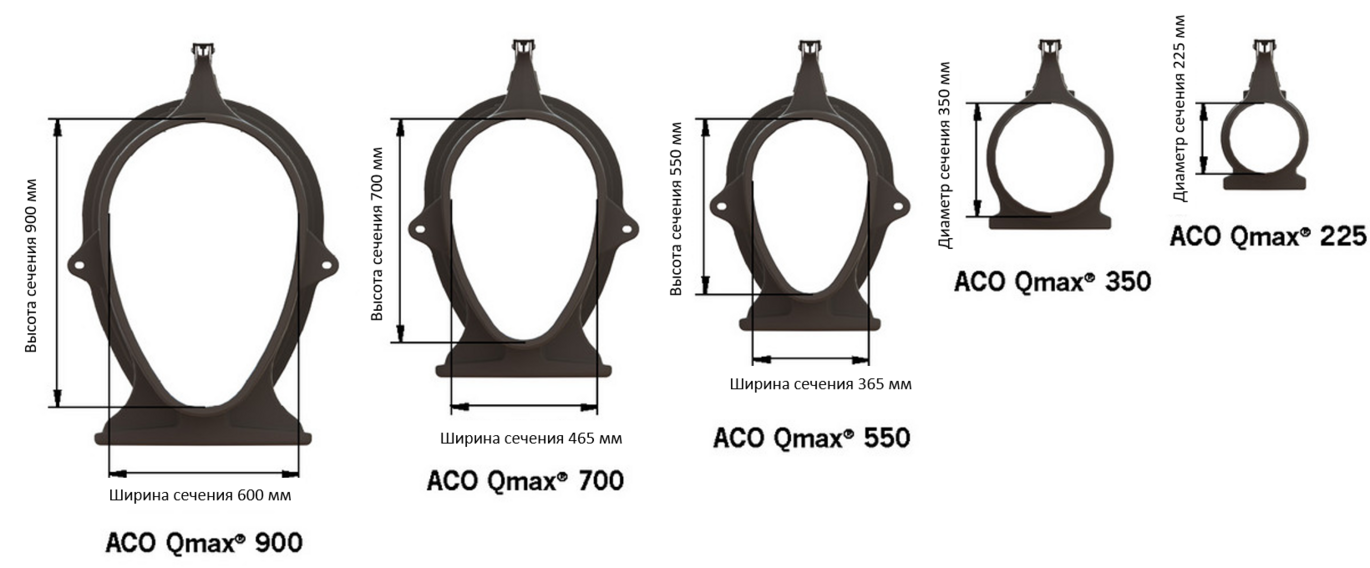

Obzor Aco Qmax

Водоприемные насадки ACO Qmax® подходят для всех типоразмеров каналов.
В зависимости от зоны применения вы можете выбрать насадки из чугуна или оцинкованной стали.

Более подробную информацию для составления спецификации вы можете найти в каталоге.

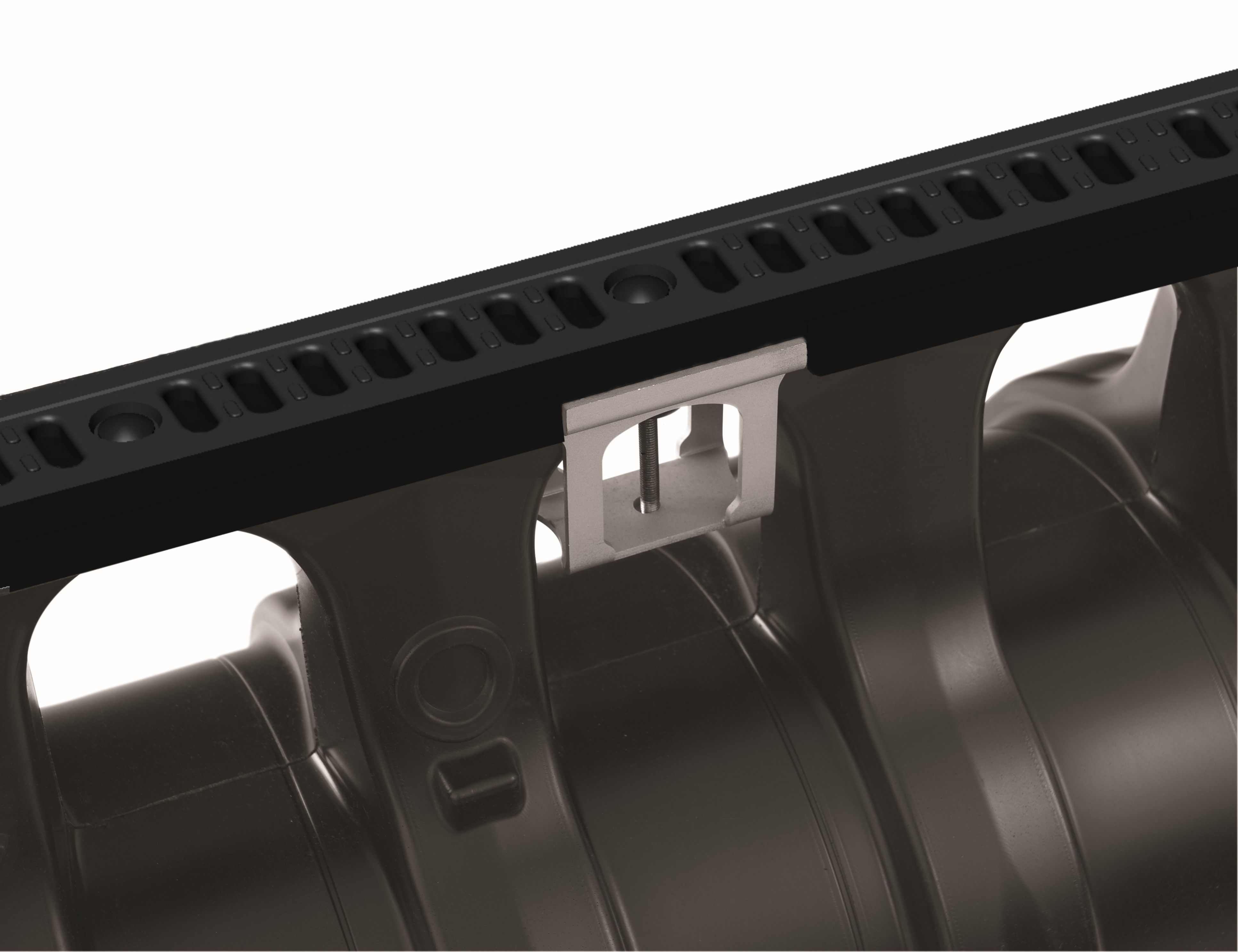

Aco Qmax Qline Iron
Edge Rail Cast Iron Qflow
Edge Rail Cast Iron Qguard
Тип насадки ACO Q-Line, чугун ACO Q-Flow, чугун ACO Q-Guard, чугун
Класс нагрузки A15-F900 A15-F900 A15-F900
Дорожное покрытие бетон, асфальт бетон, асфальт бетон, асфальт
Размер отверстий 32 х 12 мм 150 х 26 мм 70 х 8 мм
Площадь отверстий см2/м 121 187 109
Edge Rail Galvanized Qflow
Edge Rail Galvanized Q Guard

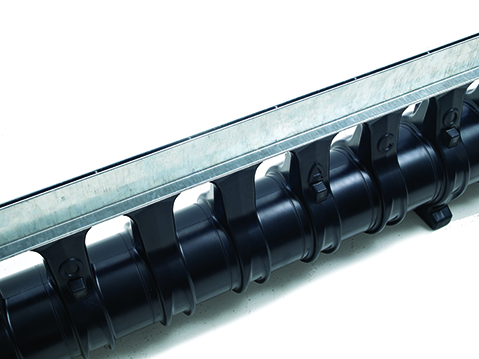

Edge Rail Galvanized Q Slot
Тип насадки ACO Q-Flow, оцинк.сталь ACO Q-Guard, оцинк.сталь ACO Q-Slot, оцинк.сталь
Класс нагрузки A15-F900 A15-F900 A15-D400
Дорожное покрытие бетон бетон, асфальт брусчатка
Размер отверстий 145 х 26 мм 30 х 10 мм 1000 х 10 мм
Площадь отверстий см2/м 181 83 100
Каталог «Каналы высокой пропускной способности ACO Qmax»pdf

Каналы ACO Qmax 225-900 c насадкой Q-Flow из чугунаpdf
Каналы ACO Qmax 225-900 c насадкой Q-Guard из чугунаpdf
Каналы ACO Qmax 225-900 c насадкой Q-Line из чугунаpdf
Каналы ACO Qmax 225-900 c насадкой Q-Flow из оцинкованной сталиpdf
Каналы ACO Qmax 225-900 c насадкой Q-Guard из оцинкованной сталиpdf
Каналы ACO Qmax 225-900 c насадкой Q-Slot из оцинкованной сталиpdf
Ревизионные элементы, камеры подключения, пескоуловители ACO Qmax с крышкой из чугунаpdf
Ревизионные элементы, камеры подключения, пескоуловитель ACO Qmax без крышкиpdf
Ревизионные элементы, камеры подключения, пескоуловитель ACO Qmax с щелевой крышкой из оцинкованной сталиpdf
Заглушки, переход Qmax225, 350pdf
Заглушки Qmax 550-900pdf
Переходы Qmax 550-700, 700-900pdf
Переходы Qmax 550-DN375 ммpdf
Переходы Qmax 700-DN450 ммpdf
Переходы Qmax 900-DN600 ммpdf

Система ACO Qmax предполагает компоновку в одной линии каналов с разным сечением: от самого малого до самого большого. Такая схема позволяет формировать протяженные линии всего с одним выпуском. Это помогает организовать водоотвод на объектах большой площади без параллельной прокладки подземных трубопроводов.

Aco Qmax

1.Водоприемная насадка
2.Пескоуловитель ACO Qmax
3.Водоотводный канал ACO Qmax 900
4.Переходной элемент с сечения 700 на 900
5.Канал ACO Qmax 700

6.Пескоуловитель ACO Qmax 350
7.Переходной элемент с сечения 225 на 350
8.Водоотводный канал ACO Qmax 225
9.Торцевая заглушка ACO Qmax 225

Как работает система ACO Qmax?


Отсутствие воды на дороге!

Система ACO Qmax обеспечивает быстрый отвод стоков атмосферных осадков с поверхности даже в случае невозможности быстрого приема воды сетью канализации:

большой внутренний объем канала позволяет удерживать воду в случае переполнения принимающих трубопроводов сети дождевой канализации. По окончании дождя опорожнение канала происходит постепенно по мере оттока воды из системы трубопроводов. При этом на поверхности все это время воды уже нет!

Отсутствие осадков. Канал пуст.
Отсутствие осадков. Канал пуст.
Начало дождя. Поверхностная концентрация и начало притока воды в канал.
Начало дождя. Поверхностная концентрация и начало притока воды в канал.
Продолжение дождя. Вода с поверхности сразу уходит в канал без образования слоя воды на дороге.
Продолжение дождя. Вода с поверхности сразу уходит в канал без образования слоя воды на дороге.
Дождь заканчивается. На поверхности воды нет. Вода из канала постепенно уходит в систему канализации.
Дождь заканчивается. На поверхности воды нет. Вода из канала постепенно уходит в систему канализации.

Edge Rail Cast Iron Qflow
Edge Rail Cast Iron Qguard

Более подробную информацию для составления спецификации вы можете найти в каталоге.

Obzor Aco Qmax

Водоприемные насадки ACO Qmax® подходят для всех типоразмеров каналов.
В зависимости от зоны применения вы можете выбрать насадки из чугуна или оцинкованной стали.

Более подробную информацию для составления спецификации вы можете найти в каталоге.

Aco Qmax Qline Iron
Edge Rail Cast Iron Qflow
Edge Rail Cast Iron Qguard
Тип насадки ACO Q-Line, чугун ACO Q-Flow, чугун ACO Q-Guard, чугун
Класс нагрузки A15-F900 A15-F900 A15-F900
Дорожное покрытие бетон, асфальт бетон, асфальт бетон, асфальт
Размер отверстий 32 х 12 мм 150 х 26 мм 70 х 8 мм
Площадь отверстий см2/м 121 187 109
Edge Rail Galvanized Qflow
Edge Rail Galvanized Q Guard
Edge Rail Galvanized Q Slot
Тип насадки ACO Q-Flow, оцинк.сталь ACO Q-Guard, оцинк.сталь ACO Q-Slot, оцинк.сталь
Класс нагрузки A15-F900 A15-F900 A15-D400
Дорожное покрытие бетон бетон, асфальт брусчатка
Размер отверстий 145 х 26 мм 30 х 10 мм 1000 х 10 мм
Площадь отверстий см2/м 181 83 100

Каталог «Каналы высокой пропускной способности ACO Qmax»pdf

Каналы ACO Qmax 225-900 c насадкой Q-Flow из чугунаpdf
Каналы ACO Qmax 225-900 c насадкой Q-Guard из чугунаpdf
Каналы ACO Qmax 225-900 c насадкой Q-Line из чугунаpdf
Каналы ACO Qmax 225-900 c насадкой Q-Flow из оцинкованной сталиpdf
Каналы ACO Qmax 225-900 c насадкой Q-Guard из оцинкованной сталиpdf
Каналы ACO Qmax 225-900 c насадкой Q-Slot из оцинкованной сталиpdf
Ревизионные элементы, камеры подключения, пескоуловители ACO Qmax с крышкой из чугунаpdf
Ревизионные элементы, камеры подключения, пескоуловитель ACO Qmax без крышкиpdf
Ревизионные элементы, камеры подключения, пескоуловитель ACO Qmax с щелевой крышкой из оцинкованной сталиpdf
Заглушки, переход Qmax225, 350pdf
Заглушки Qmax 550-900pdf
Переходы Qmax 550-700, 700-900pdf
Переходы Qmax 550-DN375 ммpdf
Переходы Qmax 700-DN450 ммpdf
Переходы Qmax 900-DN600 ммpdf

Требуется эффективное решение от луж? Нужна консультация?
Обратитесь к экспертам ACO и мы поможем вам подобрать систему каналов ACO Qmax c учетом ваших потребностей.
